天师大考研助力牌 设计项目


图纸信息

lcpx
天师大考研助力牌
1
2
3

图纸说明

吴帅旭
设计理念：天师大考研“助力牌”由钢笔尖牌、青年奋斗牌、大小书籍三部分构成。它通过榫卯结构将钢笔尖牌与青年奋斗牌、大小书籍相连接。其寓意在以钢笔尖为标志的天师大校园里，师大考研学习不懈奋斗，最终获得满意的结果。“逢考必过”不仅寓意考研上岸，还表达一种考研学子面对人生每一次成长的“考试”时，都能勇敢面对，成功“上岸”。
灵感来源：师大考研学子日出时在图书馆门前排队的艰辛、一天在图书馆里学习成长的不易、夜晚仍然不舍放下书籍的决心让我十分感动。我希望通过制作一个独特的天师大考研助力牌，激励他们勇敢不仅面对考研这场考试，还要面对人生的每一次“大考”。


关联活动

本图纸参与活动： 第六届 LaserMaker 激光造物比拼活动——特色标识标牌设计

图纸文件

天师大考研助力牌
暂无预览图
此图纸文件尚未提供预览封面
下载后可在软件中查看详细内容
基本参数
100w
10分钟
工艺参数
加工工艺 加工材质 模式 功率(%) 速度(mm/s) 加工次数
切割 3mm椴木板 - 99 40 1
切割 3mm不织布 - 25 40 2
描线 3mm椴木板 - 20 100 1
浅雕 3mm椴木板 水平单向 20 500 1

步骤一 设计图纸

（一）提取卡通人物轮廓并设置相关工艺参数


（二）提取钢笔尖轮廓、设计标牌形状并设置相关工艺参数


（三）绘制底板与小书籍榫卯类组件设计图


（四）设计大书籍的组件与设置相关工艺参数


步骤二 拼接组件形成标识牌

（一）小书籍拼接成品     【榫卯拼插（若有些许不稳定，则可用胶水粘接）】


（二）大书籍拼接成品   【胶水粘接为主】

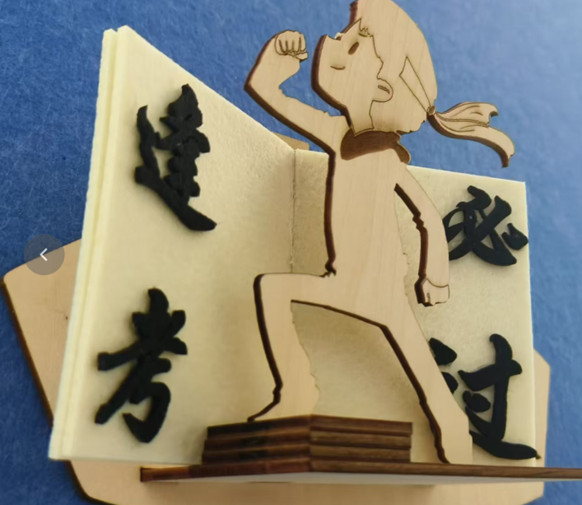

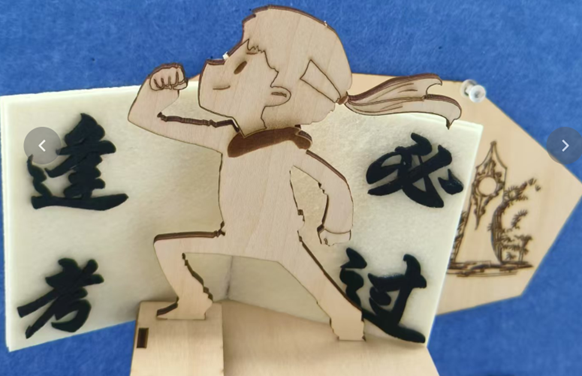

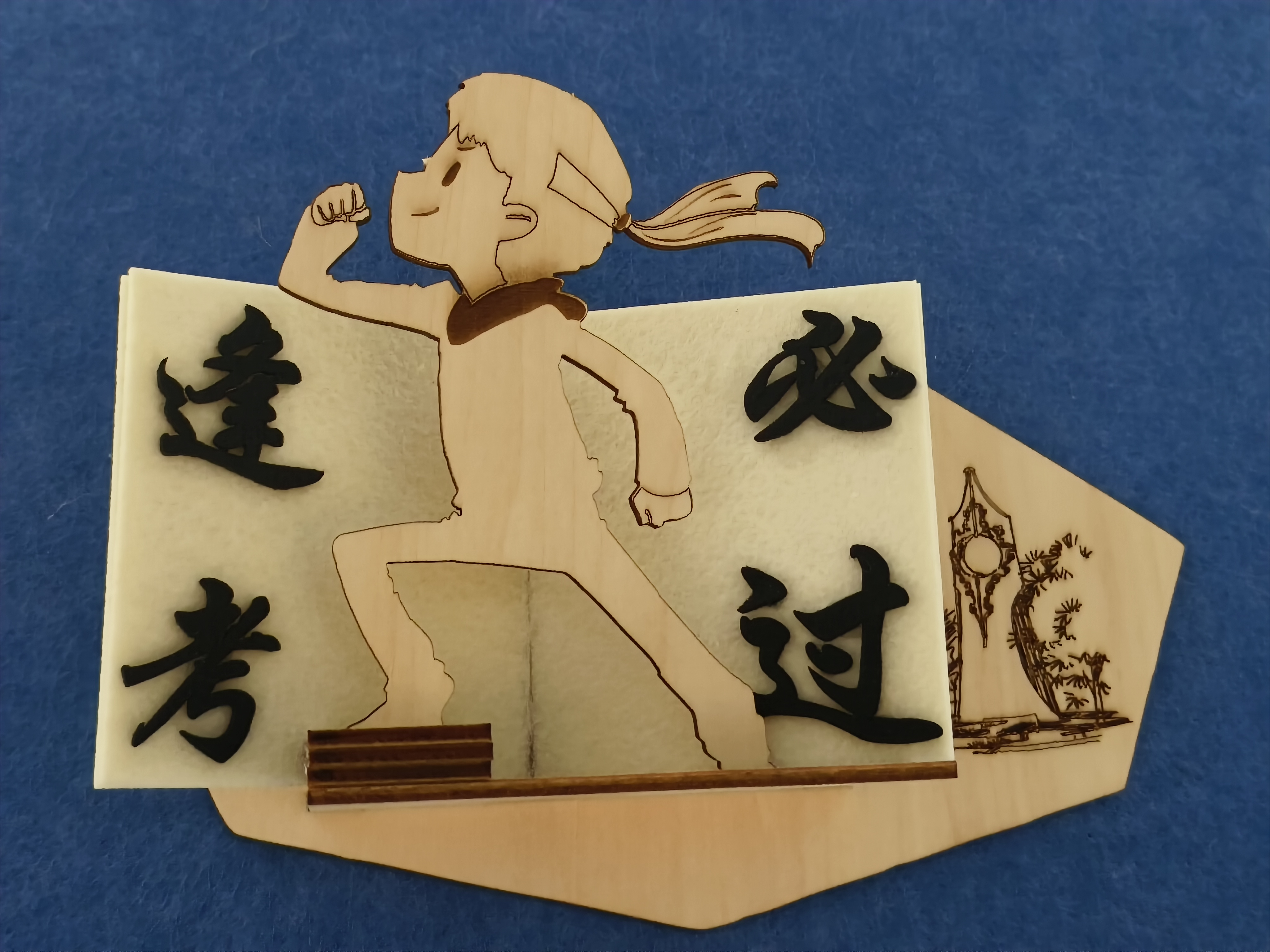

（三）最终成品


步骤三 展示视频

天师大考研助力牌制作视频
