【参考范例】激光织梦星际箭 设计项目
图纸信息
图纸视频
图纸说明
设计理念：
火箭由多个激光切割的木板部件精密拼装而成，每一个部件都各司其职，共同构成了一个完整、坚固且优美的整体。映射了航天工程的本质——它是数以万计精密零件和无数航天工作者智慧的结晶，是高度协作与系统工程的伟大胜利。火箭顶端的宇航员，代表着无论技术如何飞跃，航天的中心永远是人，是人类对未知的好奇、对探索的渴望以及对未来的憧憬。
本作品将火箭与宇航员这两个极具代表性的航空航天元素，通过激光切割木板与手工拼装的工艺相结合，致敬人类航天事业的伟大征程，并表达对探索未知宇宙的永恒向往。
灵感来源：
近年来，从“嫦娥”探月到“天问”探火，从“天宫”空间站的全面建成到长征系列运载火箭的一次次成功发射，中国航天事业的飞速发展深深地激励着我们。希望通过这个作品，把这份澎湃的激情转化为具象的艺术形态，让更多人关注和支持中国航天。
航天工程是极致精确的科学，差之毫厘，谬以千里。而激光切割正是一种以“光”为刀，追求极致精确的现代技术。用这种“精确”的技术，去塑造代表人类“精确”工程学巅峰的火箭，是一种形式和内容上的双重致敬。
特别说明：上传作品时请务必选择正确的作品分类，本次参赛选择的作品分类为【航天航空主题比拼活动】。

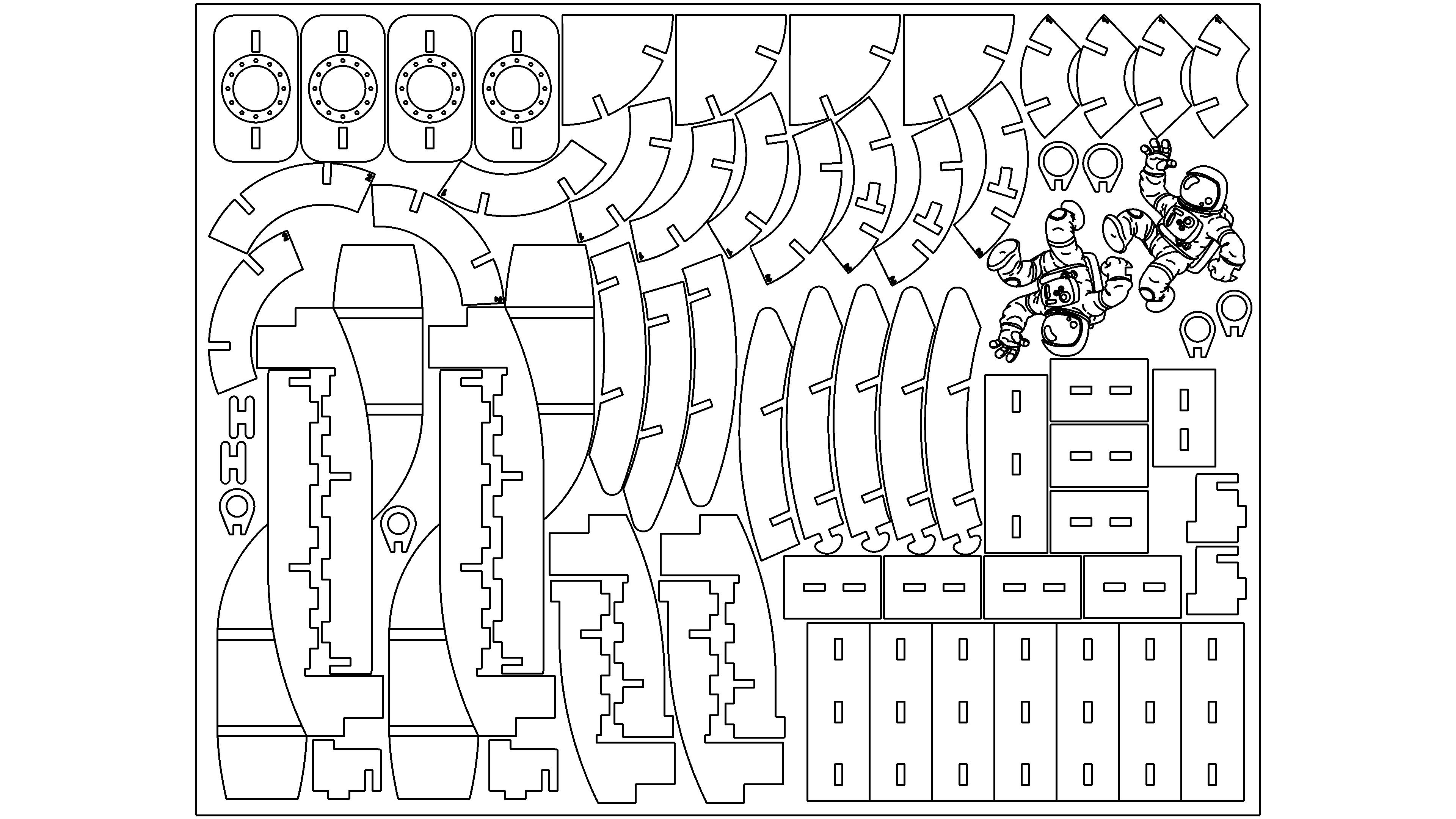

图纸文件
激光织梦星际箭
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 描线 | 3mm椴木板 | 水平单向 | 6 | 300 | 1 |
| 切割 | 3mm椴木板 | 水平单向 | 80 | 48 | 1 |
材料清单
3mm椴木板

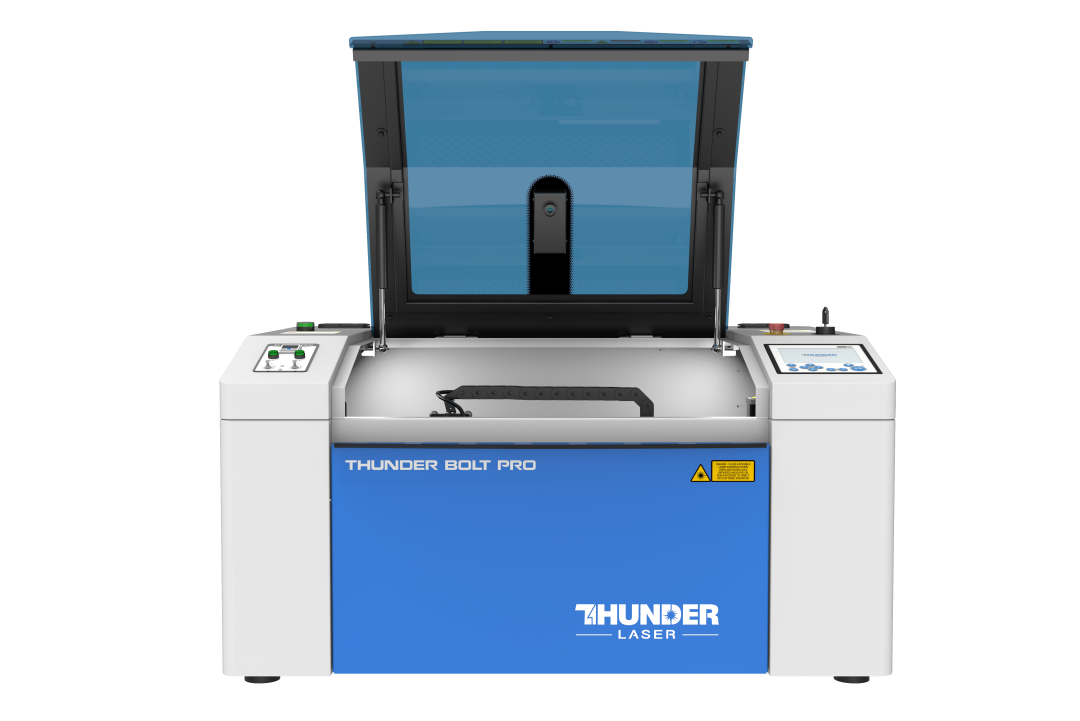

加工设备：Thunder Bolt Pro，30W
设计过程

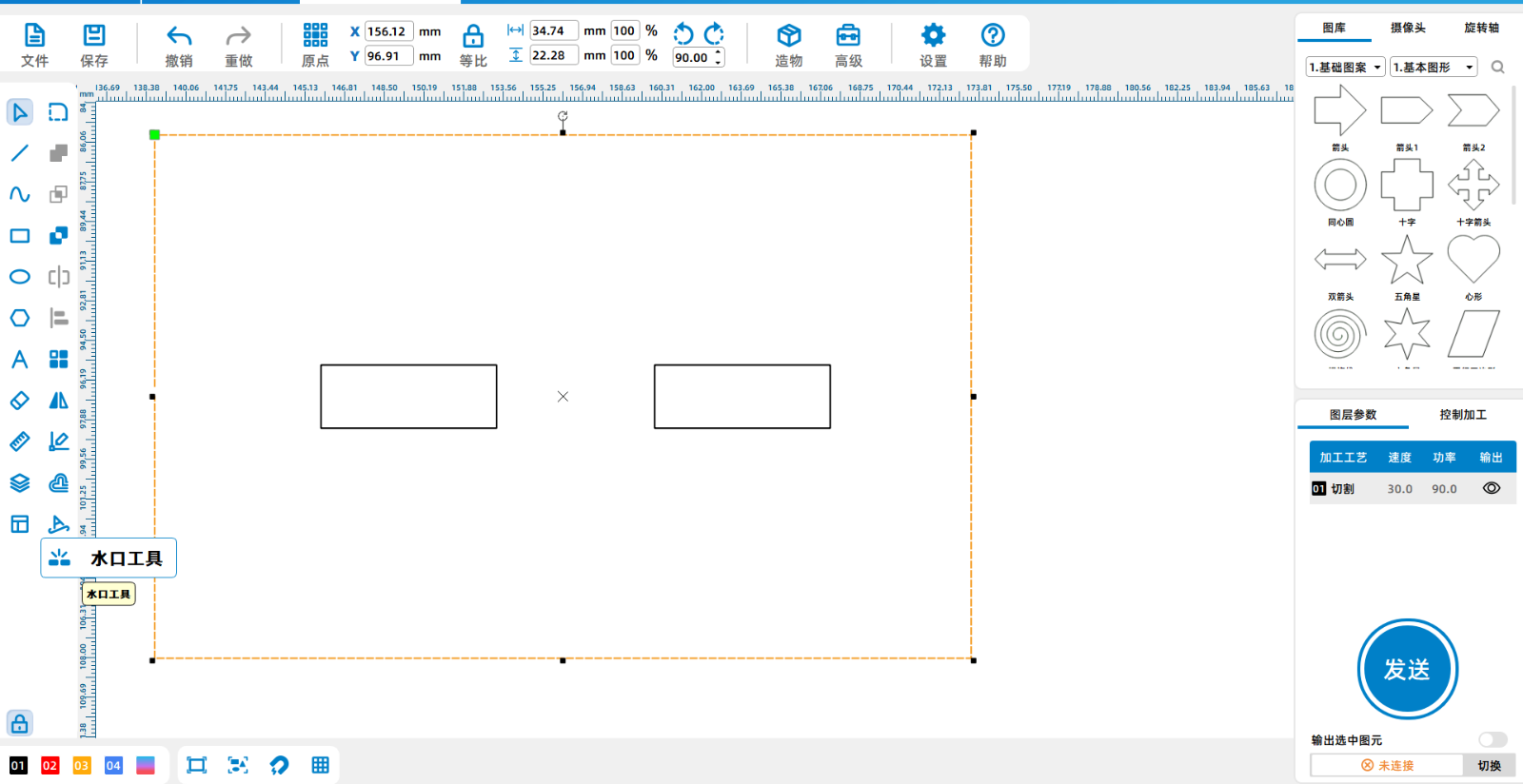

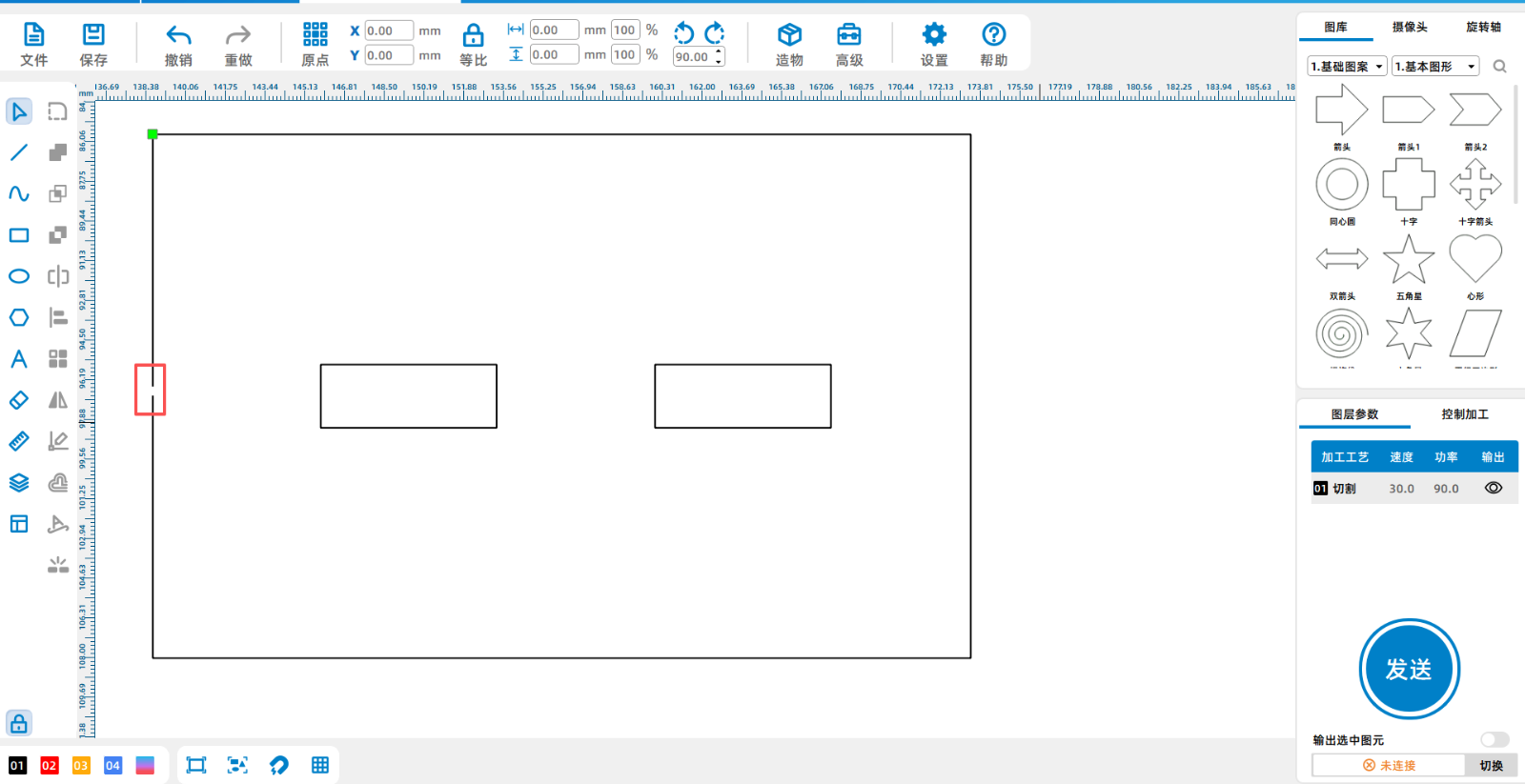

1、利用画图工具绘制火箭的零部件，为了防止零部件掉落，可对图形设置水口。

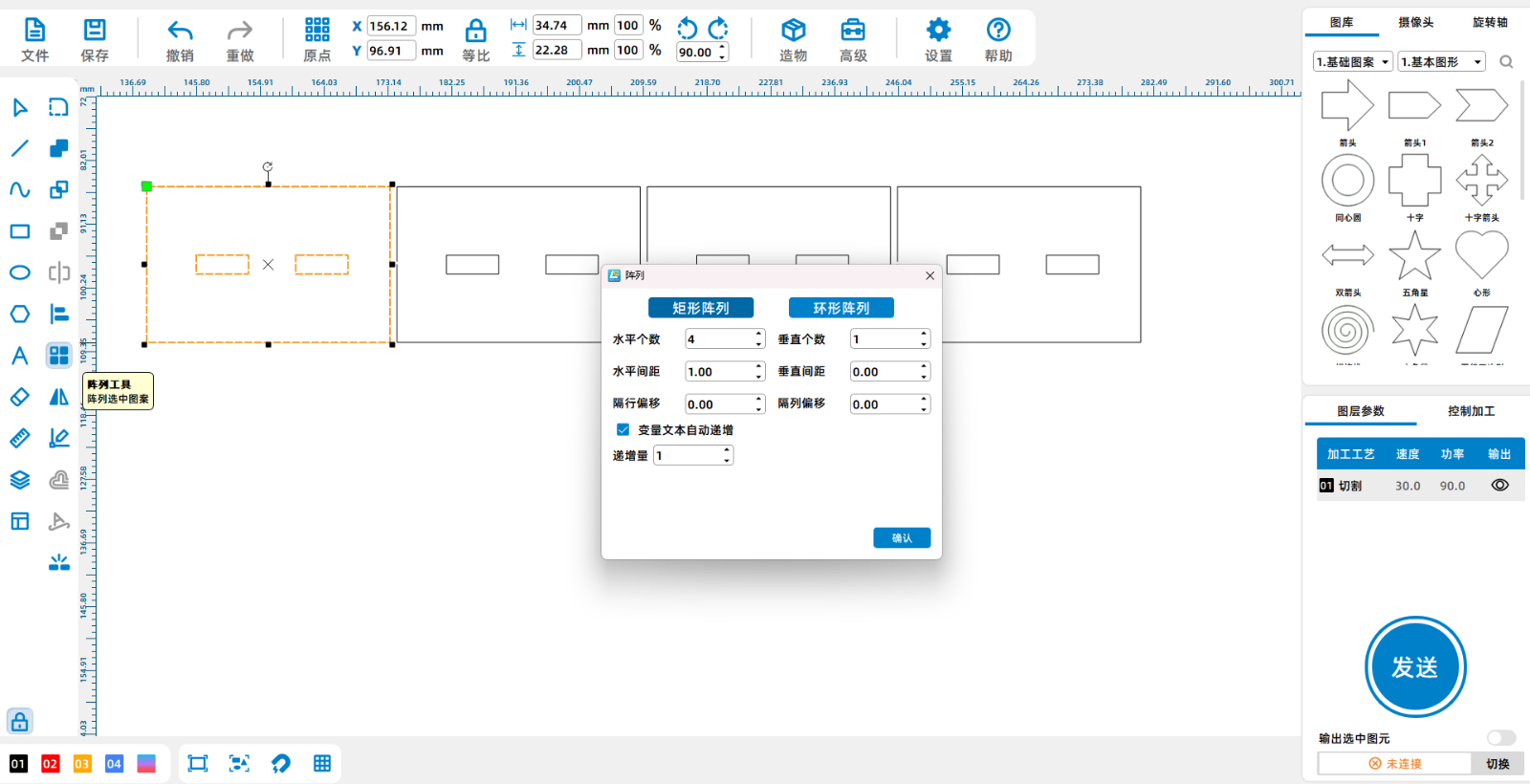

2、 设置单个图形完成后，对于相同的部件，可以使用阵列工具，批量生成多个相同的图形.。

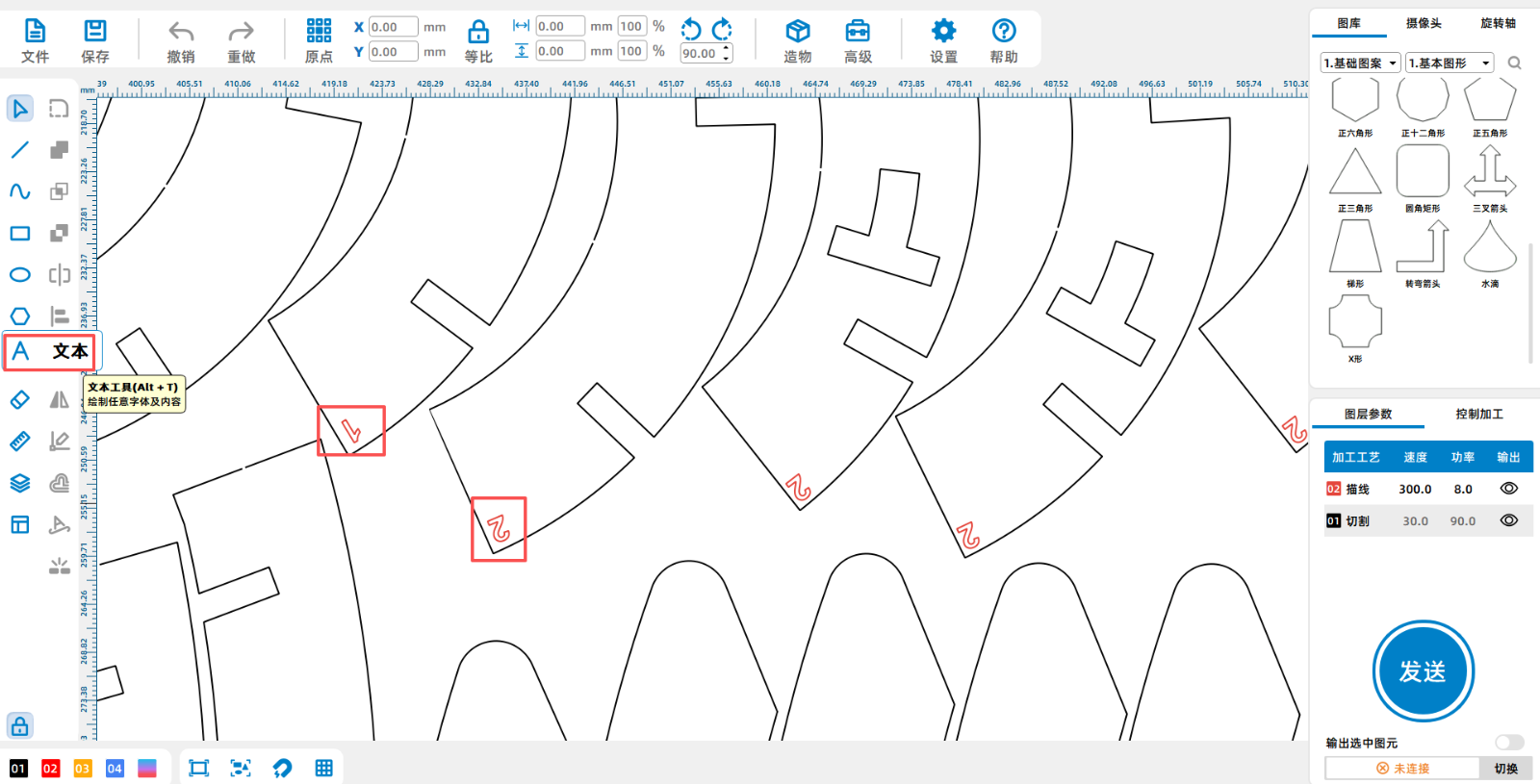

3、 为了便于拼装时区分不同零部件的拼装顺序，可添加文本，对零部件的顺序进行区分。
激光加工
（1）把宇航员的宇航服选择为默认的红色描线图层，火箭的零部件选择为默认的黑色切割图层，调节右下角的图层顺序，依次按“描线、切割”排序。

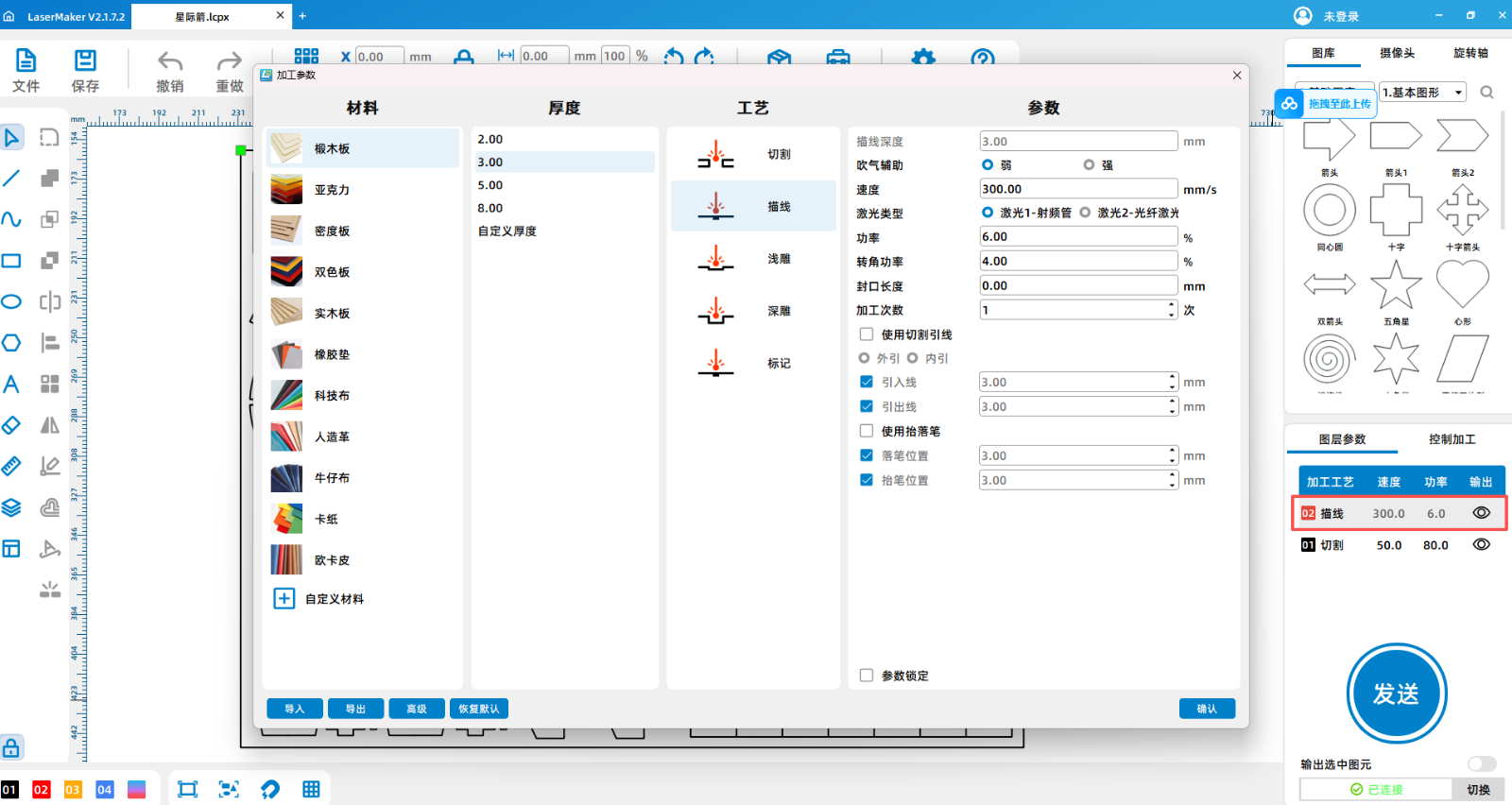

（2）鼠标左键双击需要红色描线图层，选择椴木板，3mm，描线，设置加工参数：速度为300，功率为6，弱吹。

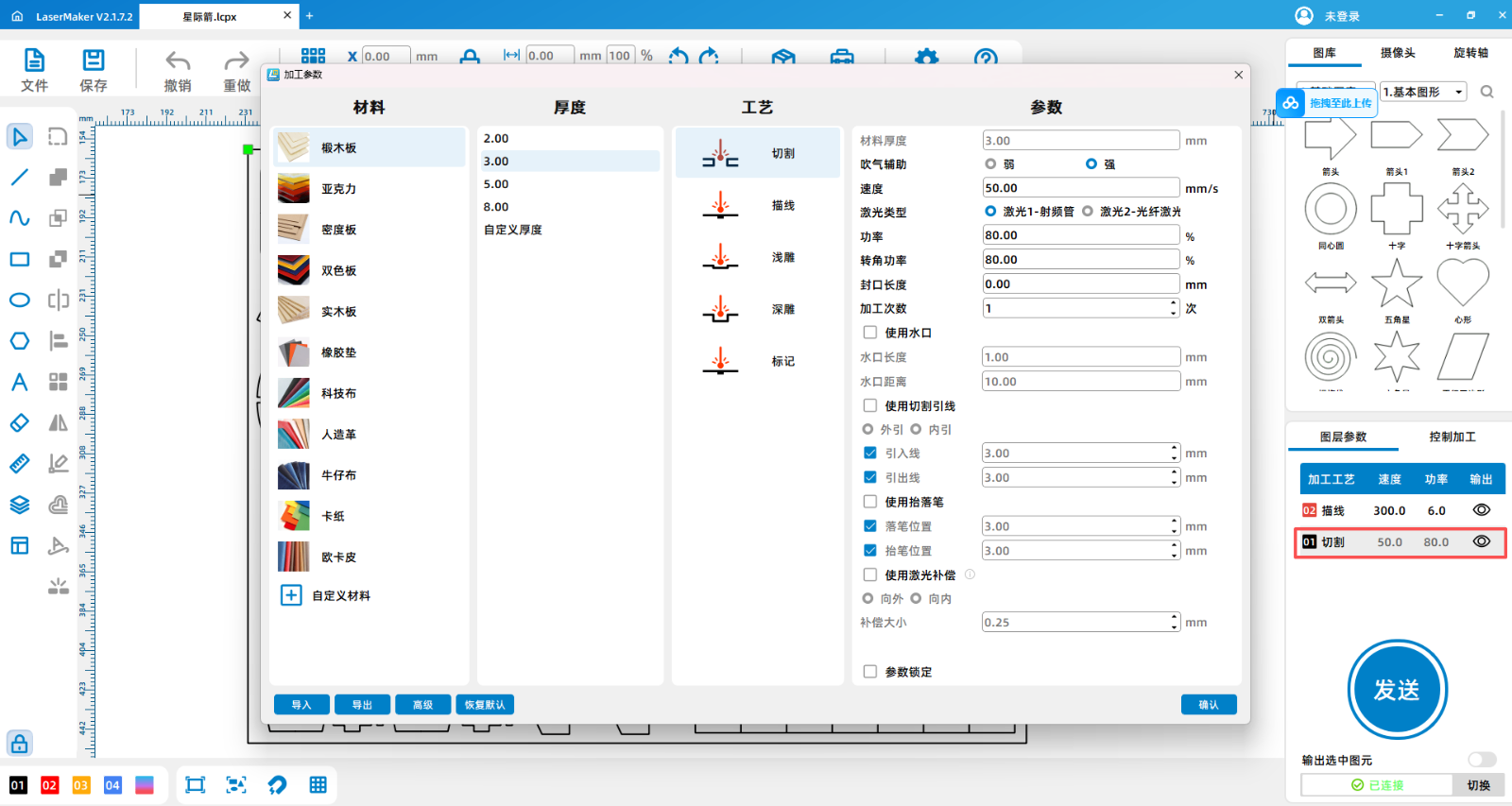

（3）鼠标左键双击需要切割的黑色图层，选择椴木板，3mm，切割，设置加工参数：速度为50，功率为80，强吹。
2、图纸加工

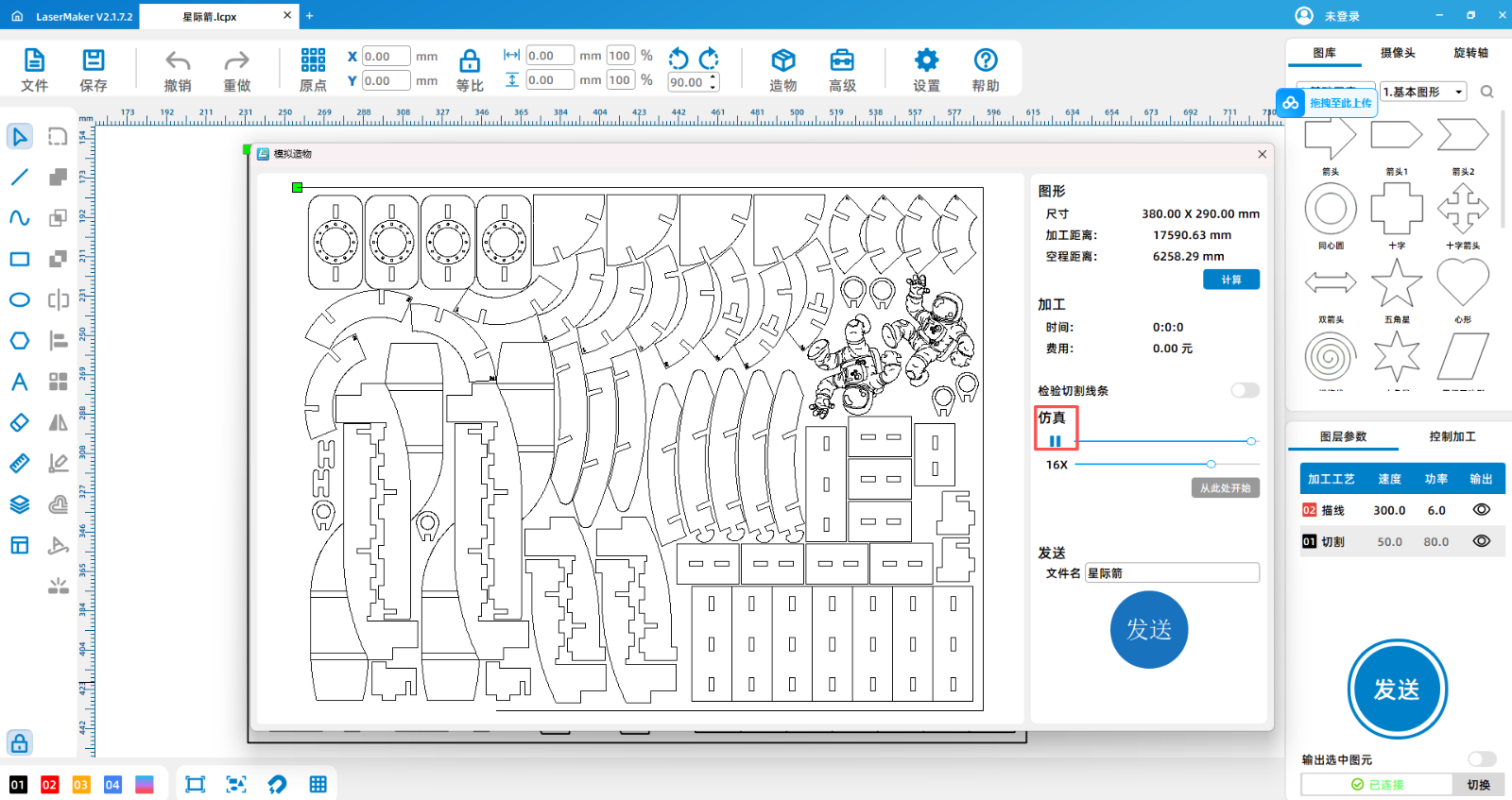

1、设置好加工参数后，即可发送文件到设备进行加工。在正式加工前，可以先对加工文件进行仿真预览。

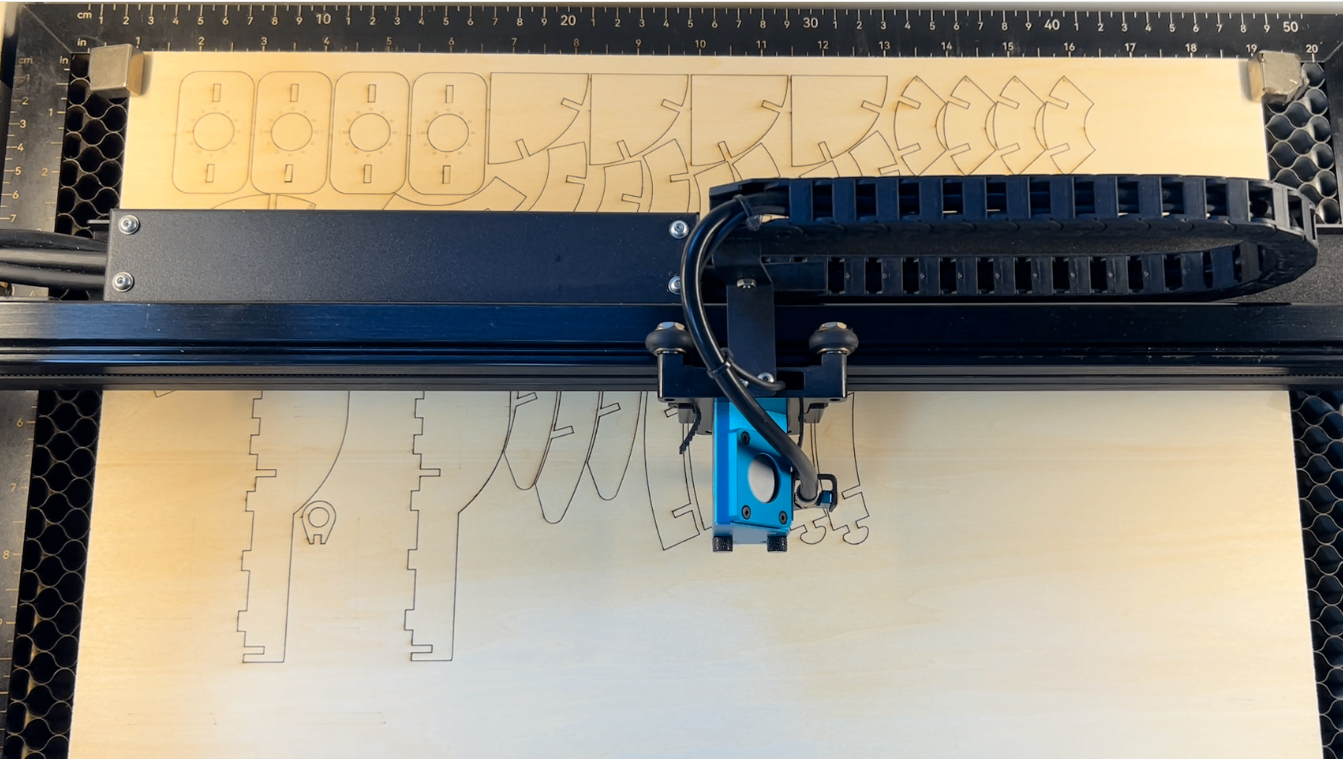

2、 确认图纸没有问题，即可点击【发送】，进行图纸加工。在加工时，因木板可能会存在不平整的情况影响加工效果，建议可用强磁铁等工具对木板进行压平及固定处理。
五、成品拼装

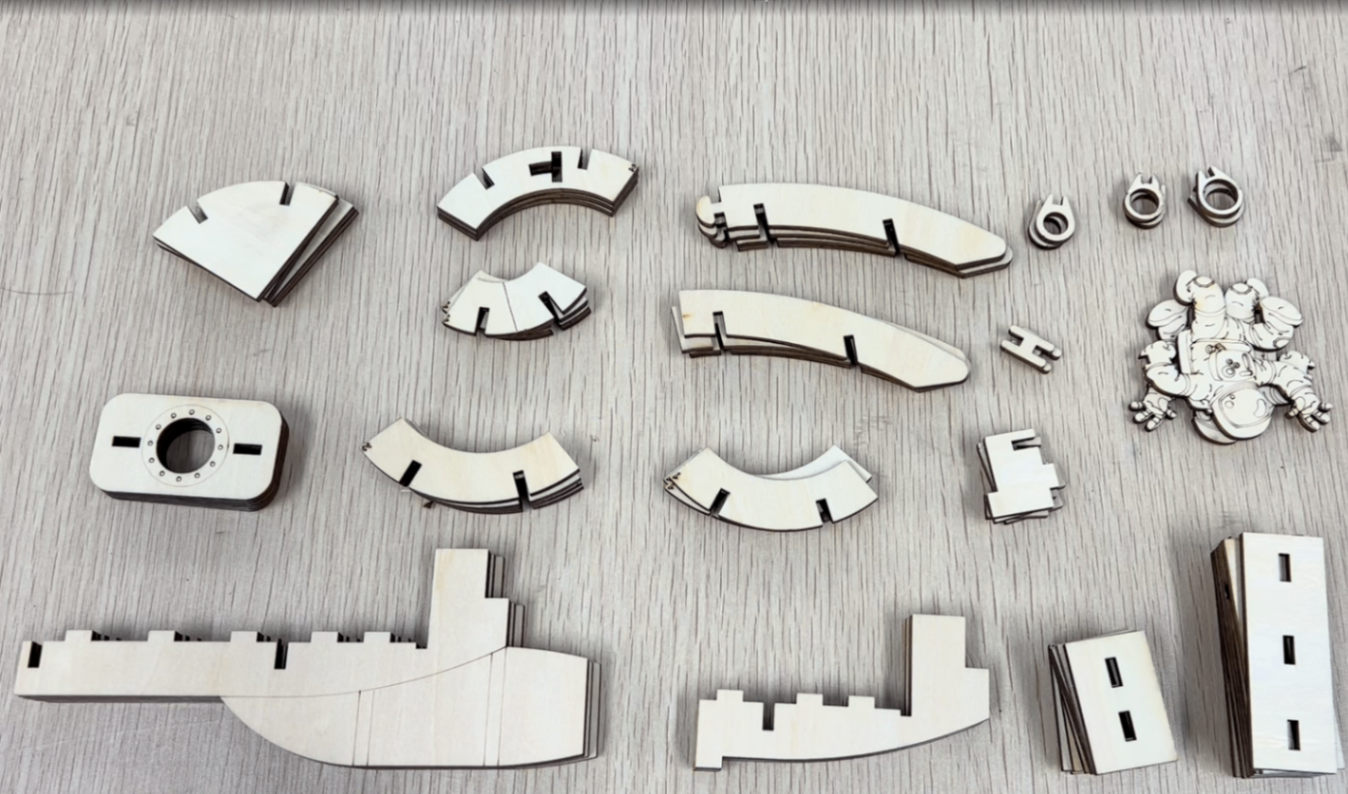

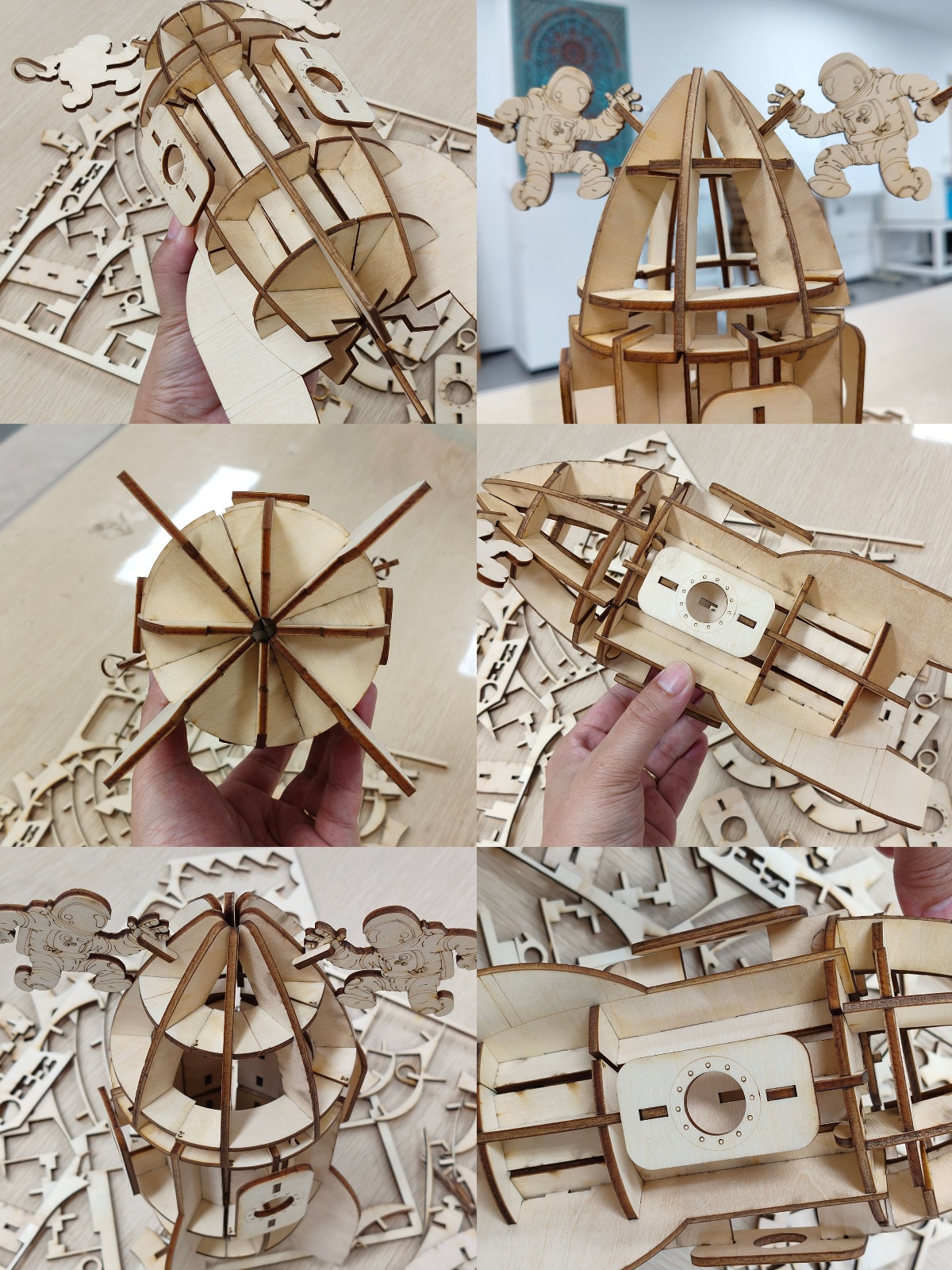

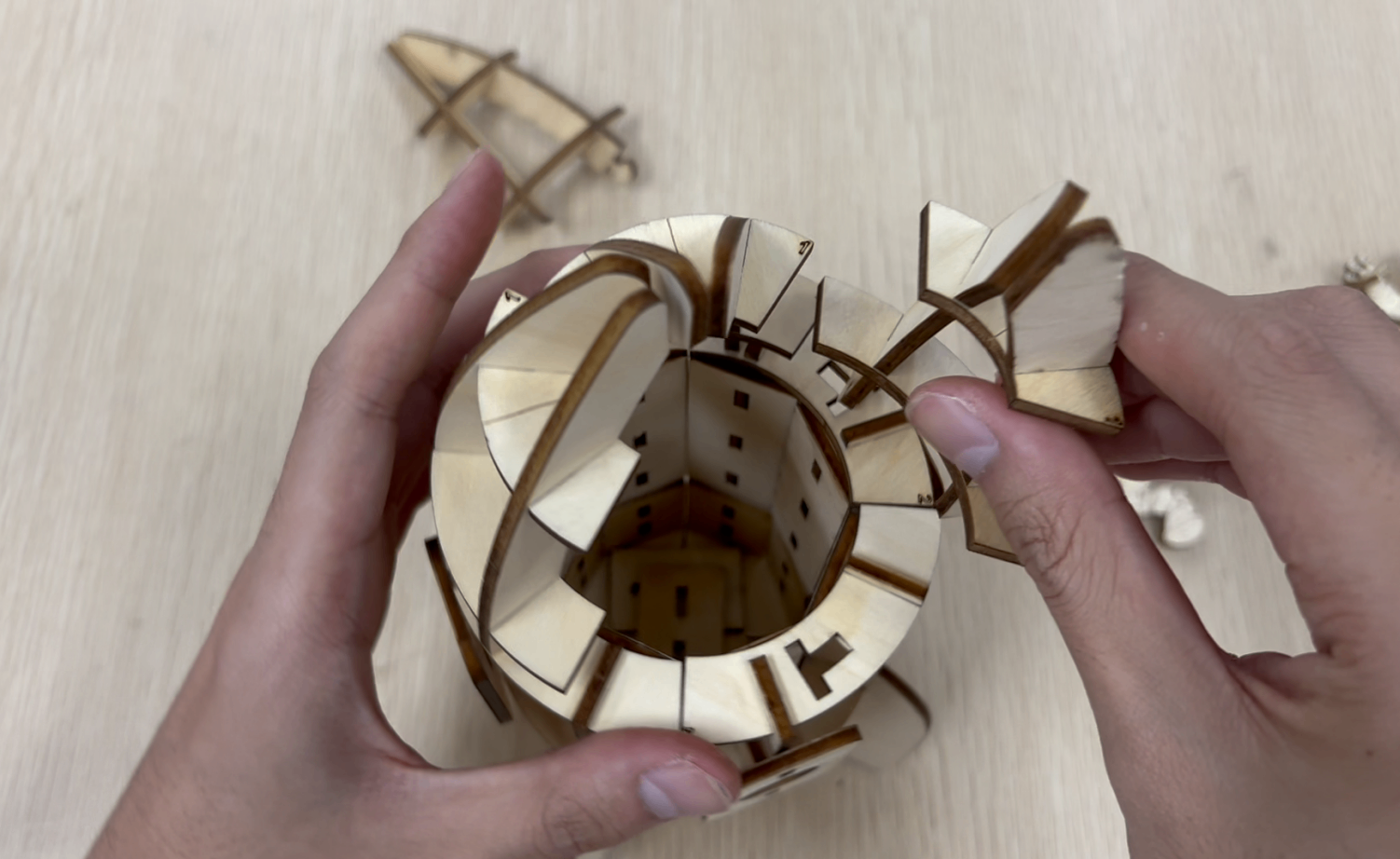

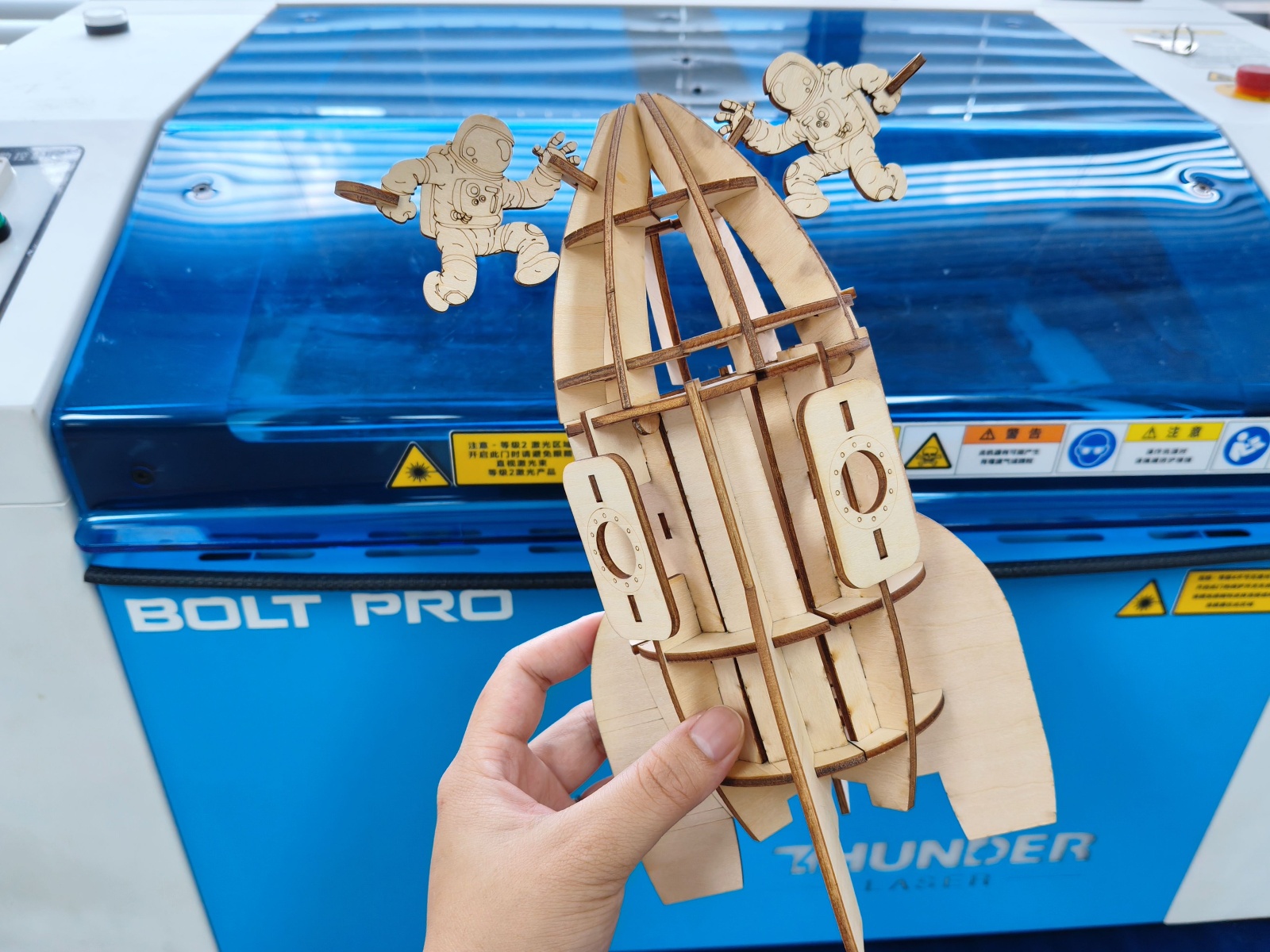

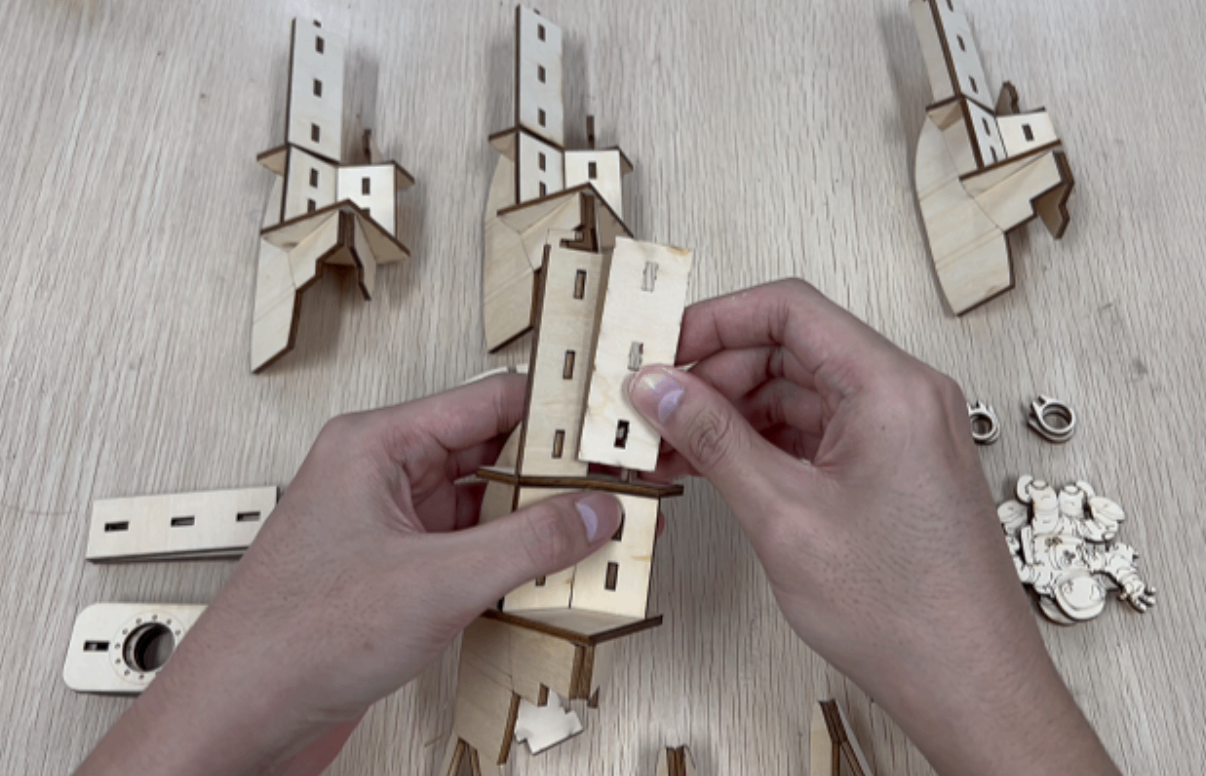

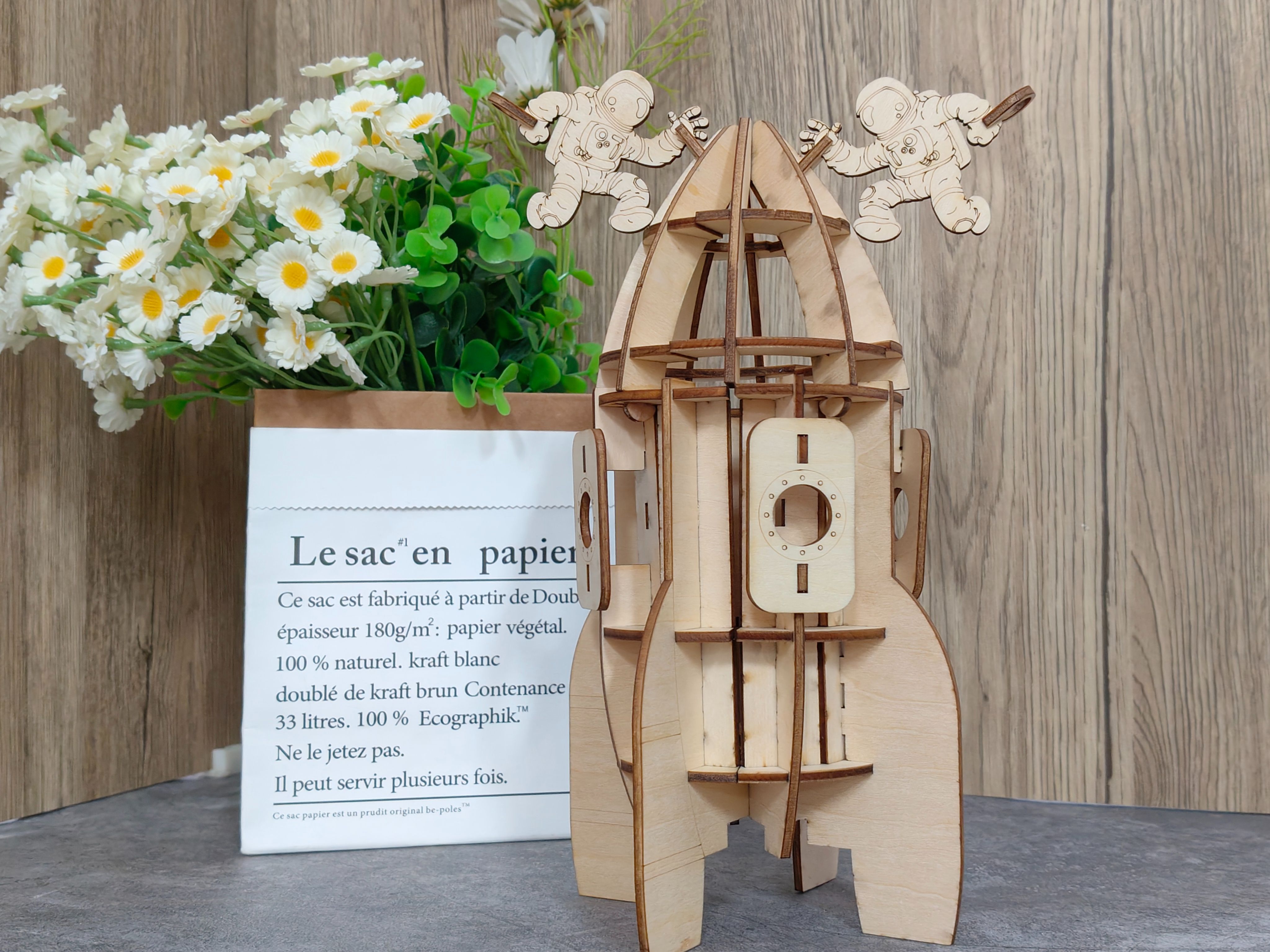

把加工好的火箭零部件拆卸出来，根据拼装顺序，分别进行组装，最后安装上顶部宇航员，作品完成。
