交通信号灯塔
榆中县博雅小学   施立云
材料准备:laserblock套件、红绿黄LED灯珠各4颗、5号电池电池盒(3节)、电烙铁、100欧姆电阻1各、3毫米螺丝若干。
制作过程:
1.搭建塔身
图片1.jpg 图片2.png
2.安装信号灯
1)灯塔的每一面都有红黄绿3种信号灯,安装时根据我国的交通规则,都是靠右面作为正面安装。
3.焊接线路
左右面红灯连接前后面绿灯(正极),左右面绿灯连接前后面红灯(正极),所有黄灯的正极焊接在一起,按上面的要求将正极焊接在一起,并把所有灯的负极焊接为一路。共引出3根正极线和1根负极线。
4. 搭建塔座
搭建一个塔座,并安装电池盒(这里用的是自己3D打印的)电源正极焊接1100欧姆的电阻,负极连接到信号灯的负极引线。
5. 自制旋转开关
用铝片在laserblock板面上做三个触点,并连接到信号灯的三根正极引线。

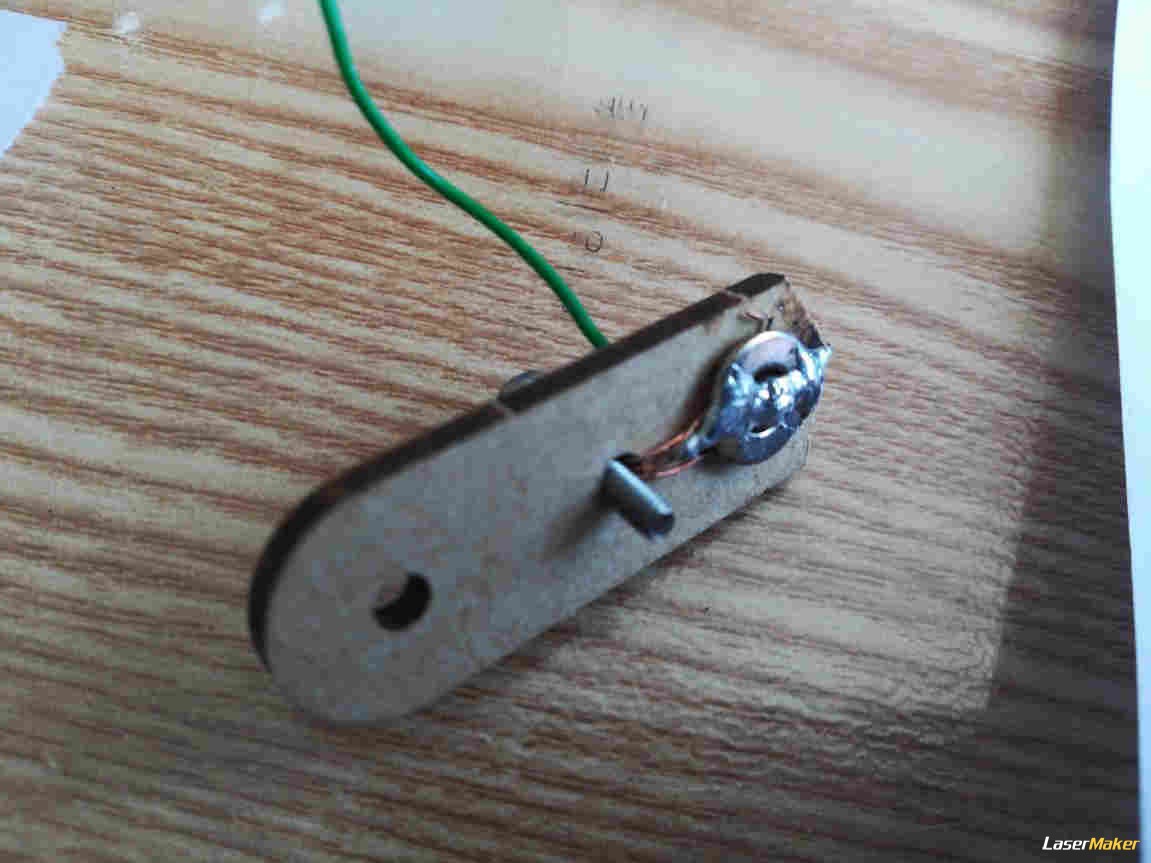

制作一个旋转触点片,连接到电源正极的电阻端。

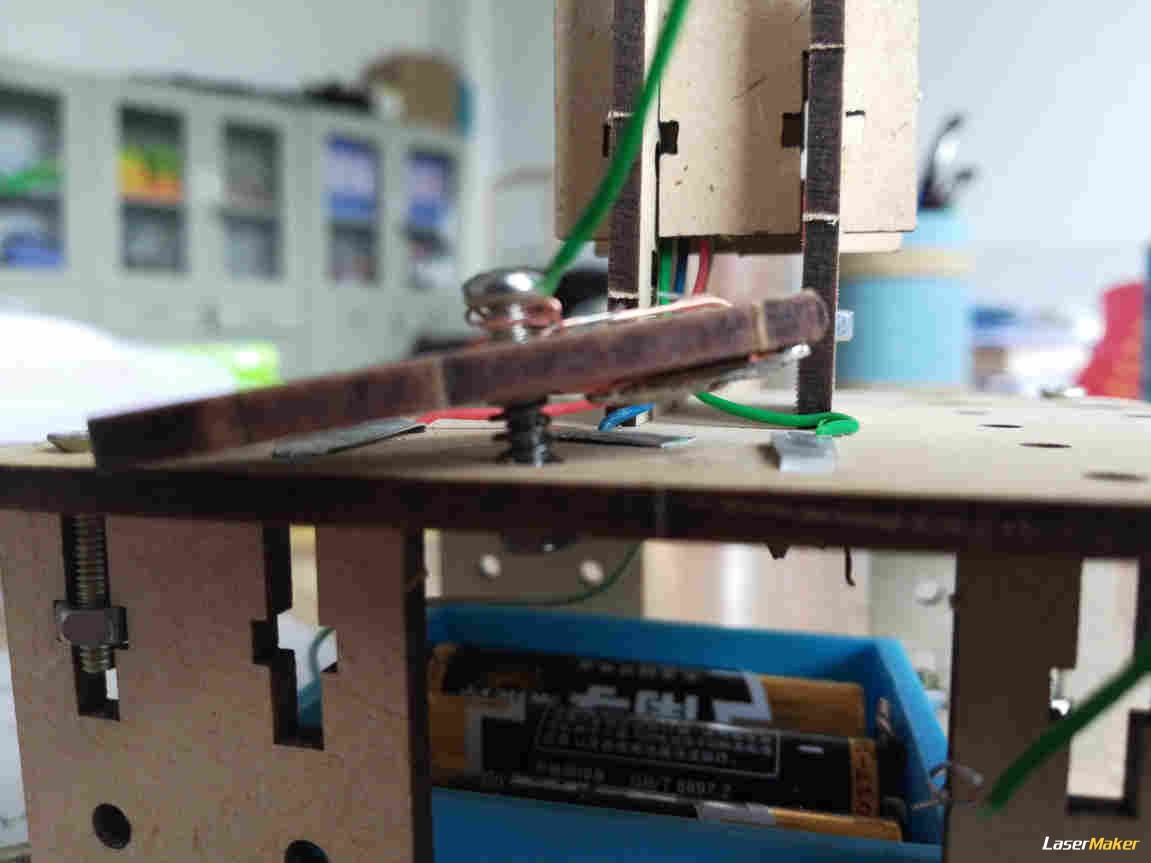

安装旋转片
为是接触更良好,在安装时中间加个小弹簧。
6.搭建成功调试
调试时注意查看焊接的线路有无短路现象,自制的旋转开关接触是否良好。
图片10.jpg 图片11.jpg 图片13.jpg file:///C:\Users\Administrator\AppData\Local\Temp\ksohtml\wps698.tmp.png
