一个人的乐队

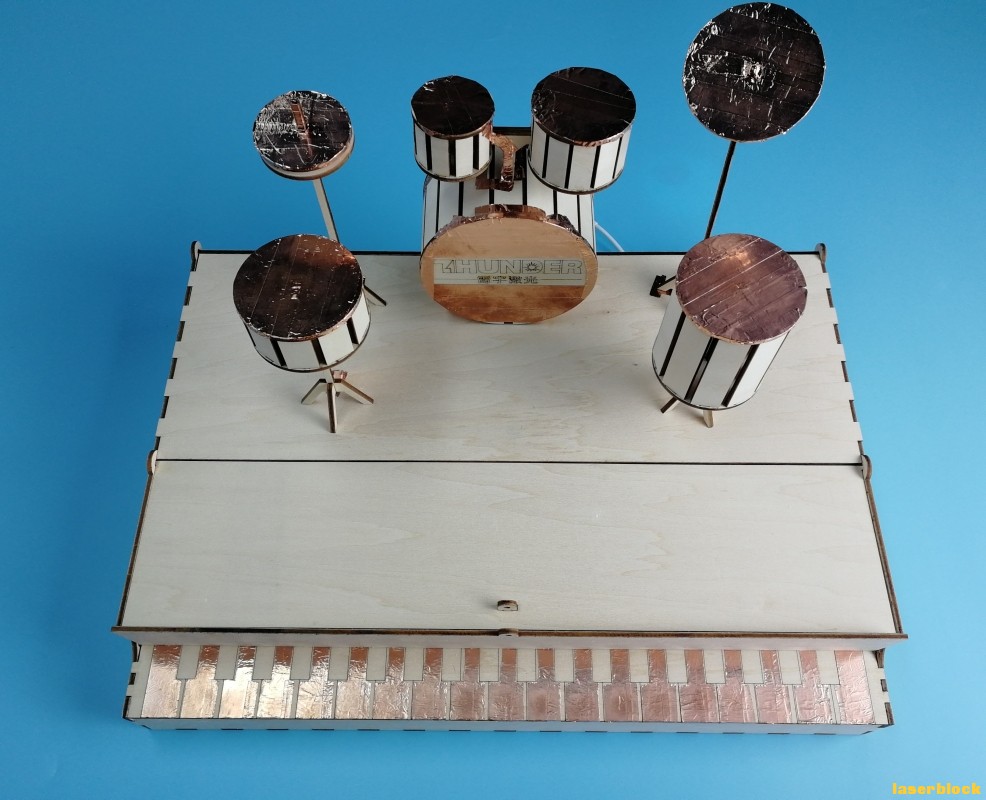

       前几天,老学长扔了两块板过来 ,乍一看,好搭酷-nano和haodaMIDI,没接触过呀,啥东东?后来经过两天的摸索学习才初步了解。好搭酷是一款造物核心板,haodaMIDI是入门级硬音源芯片,可是,它们能用来干什么?看了其他老师的分享才知道,挺好玩的,程序写入后能发出打鼓声、钢琴声,顿时我就知道它们能干什么了,能完成我小小的音乐梦。

方案设计

       本作品外观采用雷宇激光切割机制作。分为三部分:架子鼓,钢琴底座,nano+midi定位组装盒。

制作过程

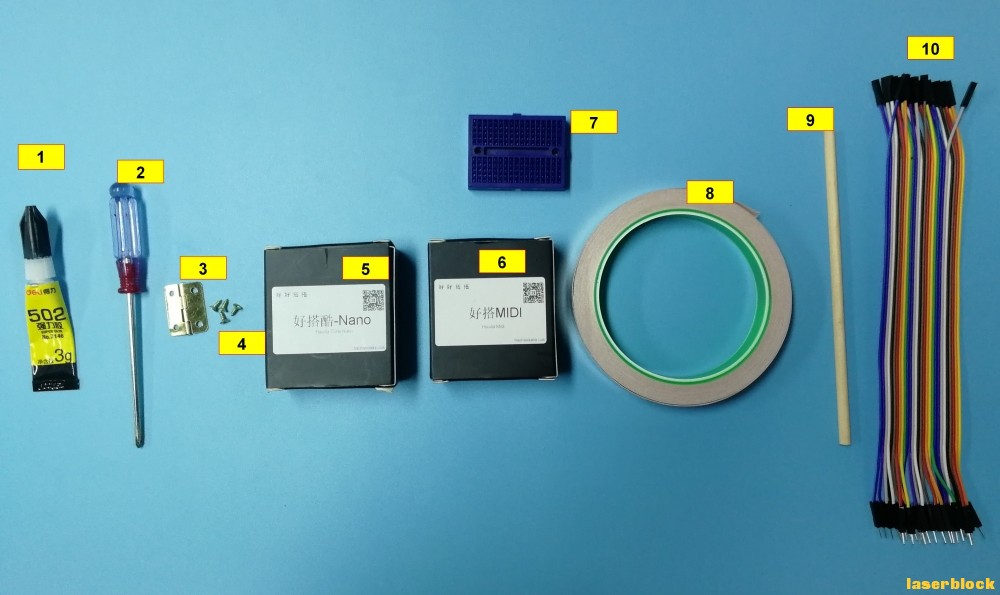

       制作所需材料工具见表1.
1.  502胶水(热熔枪)
7.面包板
2.  十字螺丝刀
8.导电贴
3.  合页
9.小木棍(4mm直径)
4.  合页配套螺丝
10.杜邦线
5.  好搭酷-nano
3mm木板
6.  haodaMIDI
雷宇激光切割机
1 硬件清单


1 硬件清单

第一步:设计图纸

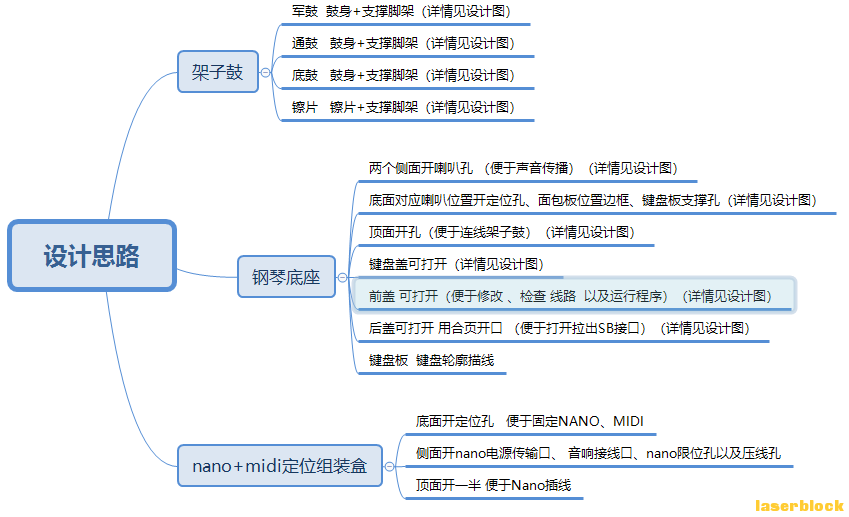

       设计思路如图2所示。

图2
第二步:切割结构

       我们首先打开软件Lasermaker,根据所用切割材料设置好切割参数,将图纸传送至设备进行切割。参数参考见表2。(不同型号的设备参数有偏差可自行修改,加工工艺颜色需要固定,黑色-切割,红色-描线,橙色-浅雕,蓝色-深雕)


第三步:结构组装

1.nano+midi固定盒组装:

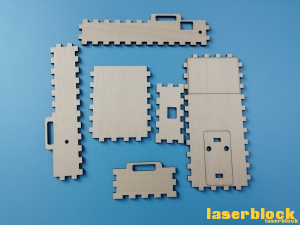

       固定盒组件展开图,如图3所示.
3 固定盒组件展开图

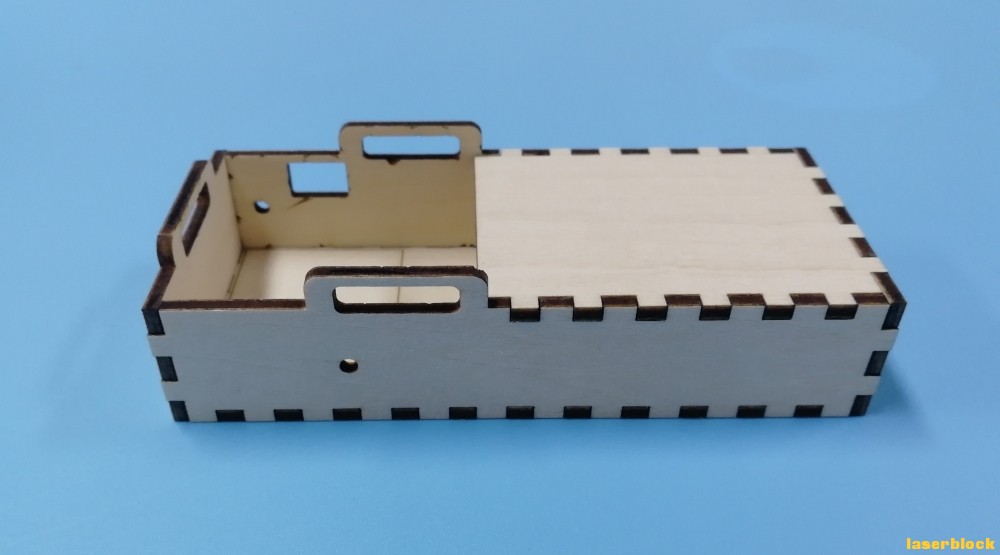

        组装完成图4所示。

图4

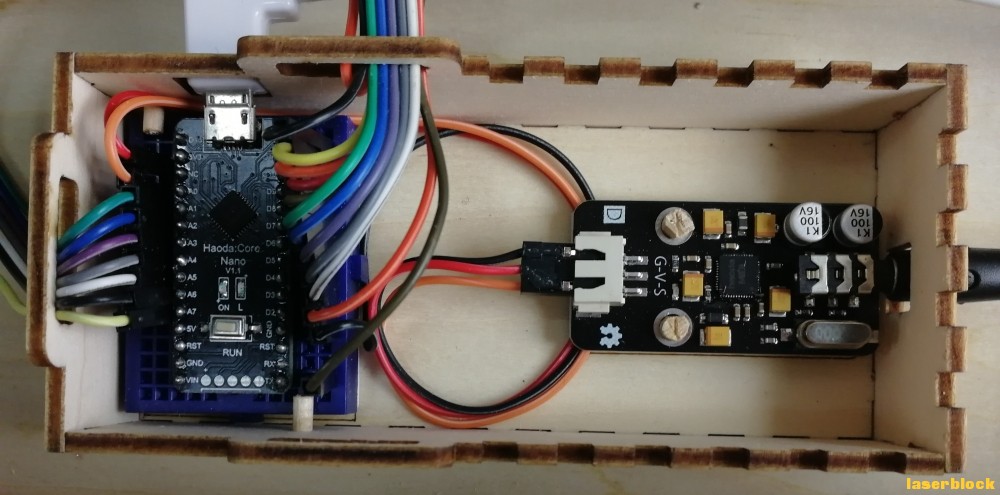

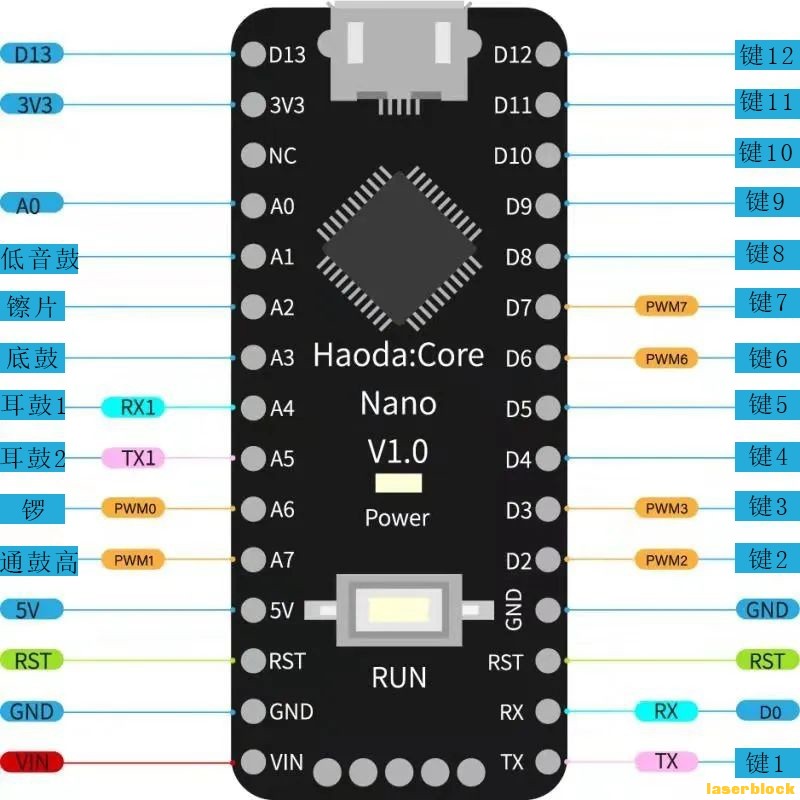

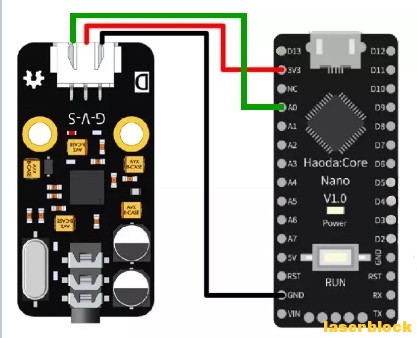

        组装完成后,把好搭酷-nano和haodaMIDI装进固定盒,再根据图5、图6接线图接线连接到面包板。

图5

图6
         接线好后,如图7所示。

图7

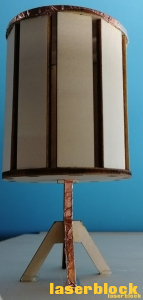

2.架子鼓组装:

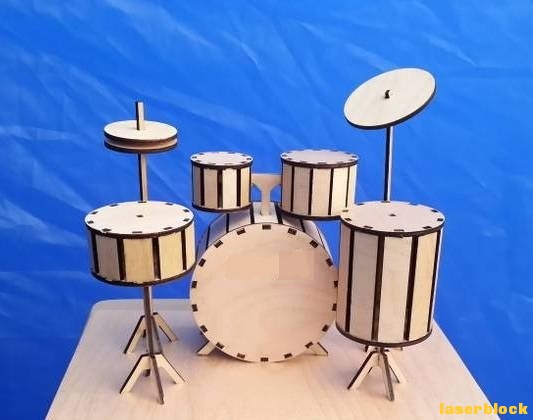

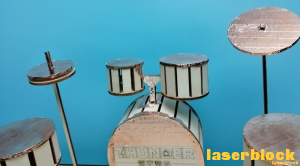

        架子鼓安装完成 如图8所示。

图8 架子鼓

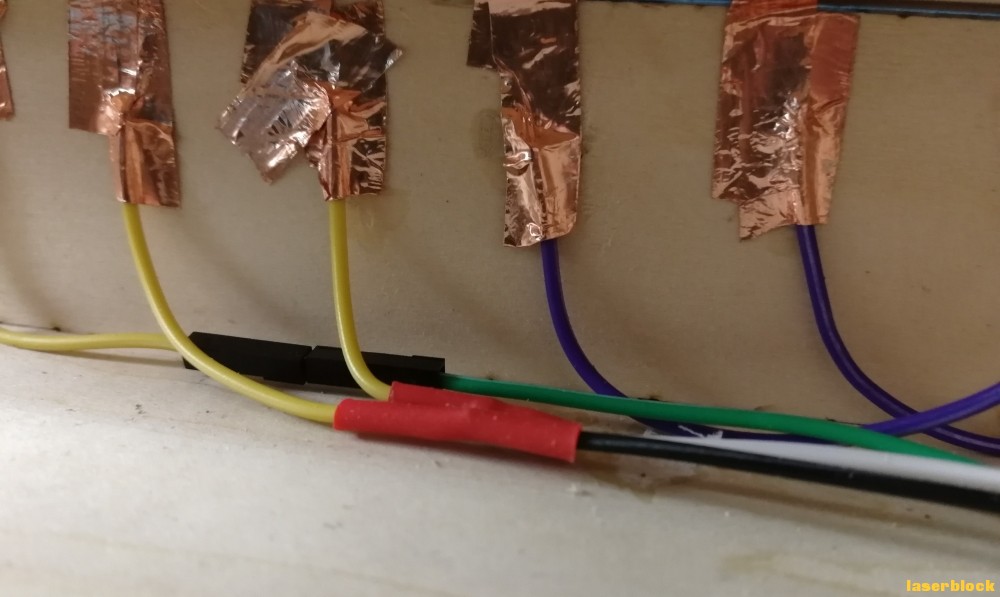

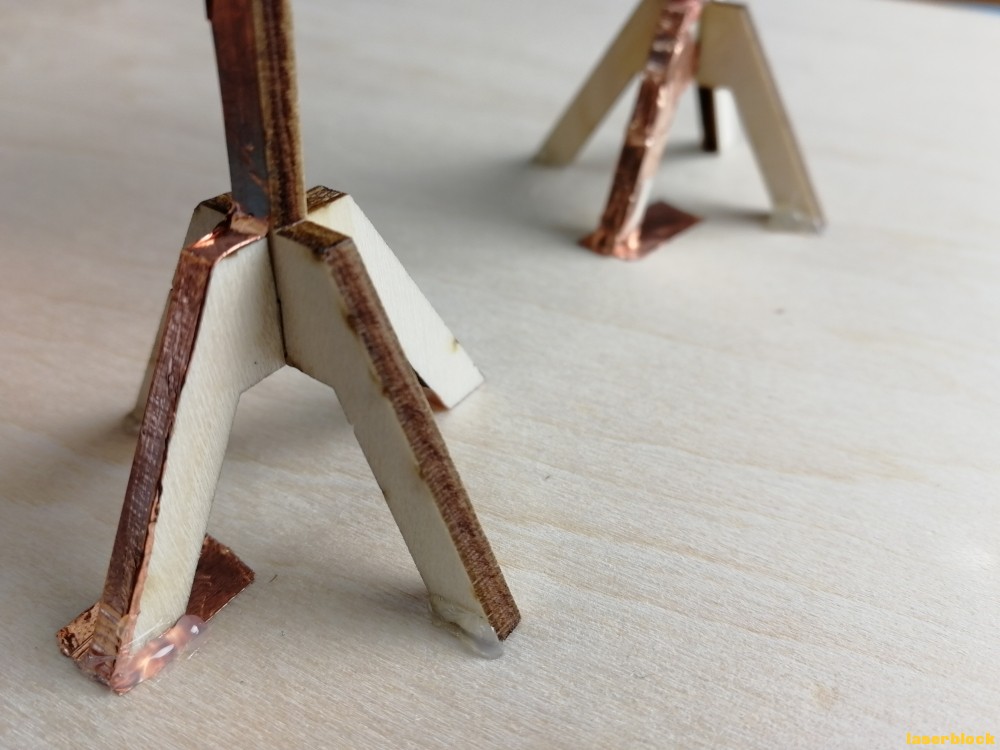

       组装完成后再架子鼓表面贴身导电贴,从中间孔位贴到支撑脚架,如图9、图10所示。

图9

图10
3.钢琴底座组装:

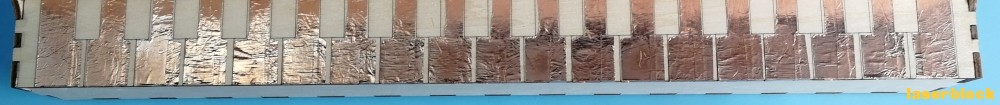

         先用导电贴贴在midi键盘描绘的轮廓上,如图11所示。

图11

        再安装好4个侧面,小音箱和面包板固定再底面相应的边框内,面包板上D1-D12连接midi键盘的键位上,按顺序连接,如图12所示。

图12

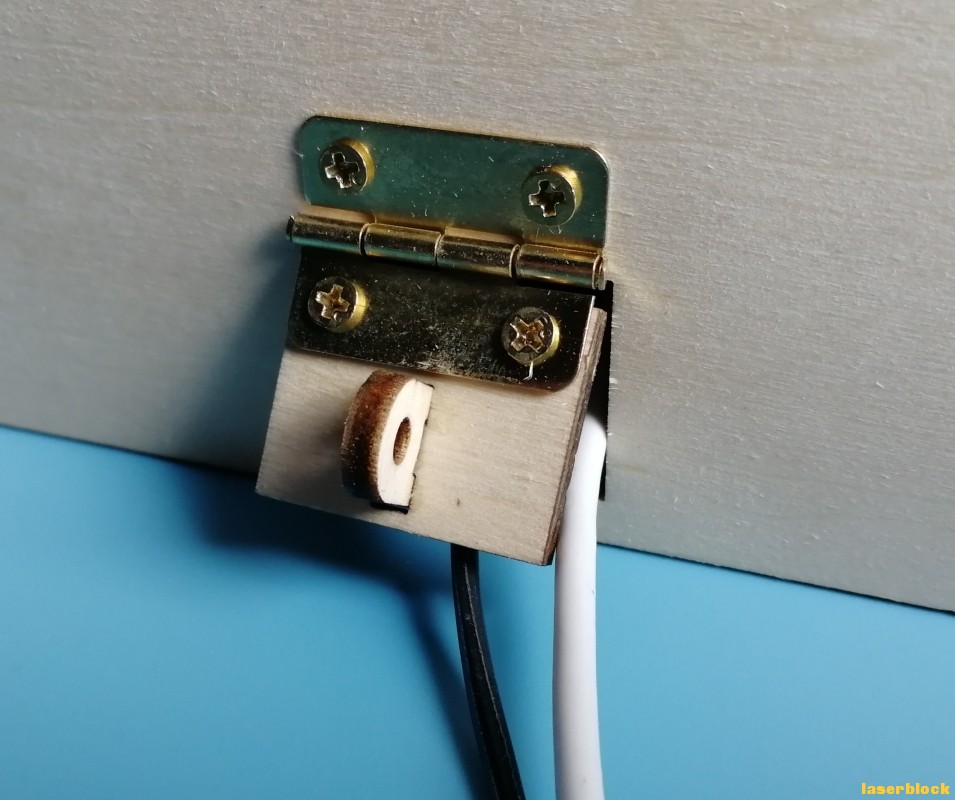

        面包板上A1-A7连接到顶面开好的孔位上,与架子鼓脚架连接起来,如图13所示。最后在进行全面组装。USB线从后盖的合页小门取出,如图14所示。

13

14

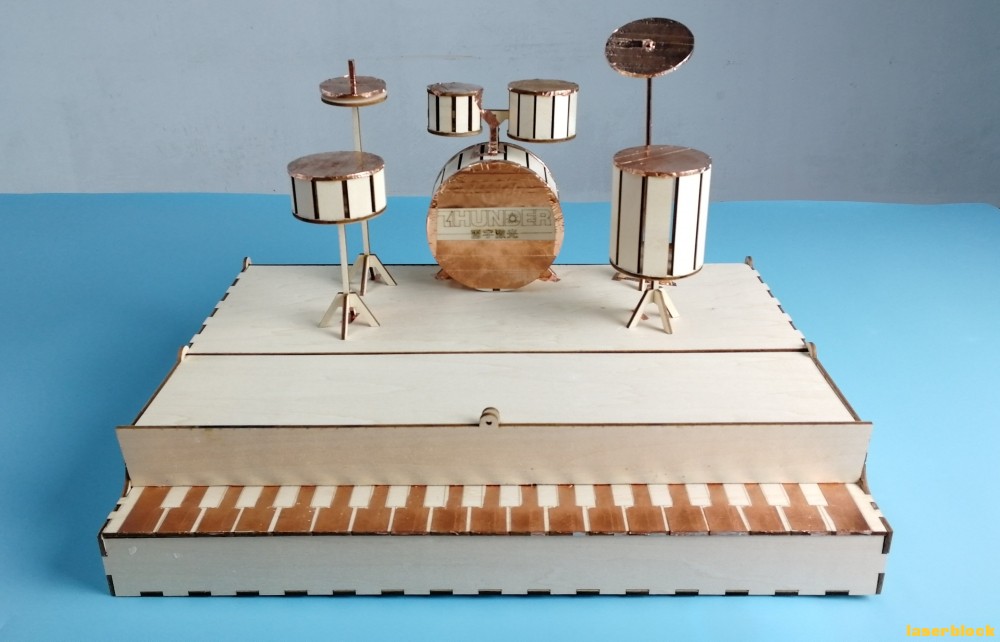

       组装完成图如图15、图16所示。

15

16

       钢琴底座是一键造物直角盒子生成修改而成的,打开前盖是midi键盘,钢琴底座上面摆了一套架子鼓,打开顶盖,可修改、检查线路和执行程序,两侧面都设置喇叭孔,便于声音传播,后盖设置合页门,可将USB线取出,打开后盖可将喇叭取出,也能内置电宝供电。

第四步:编写程序与测试

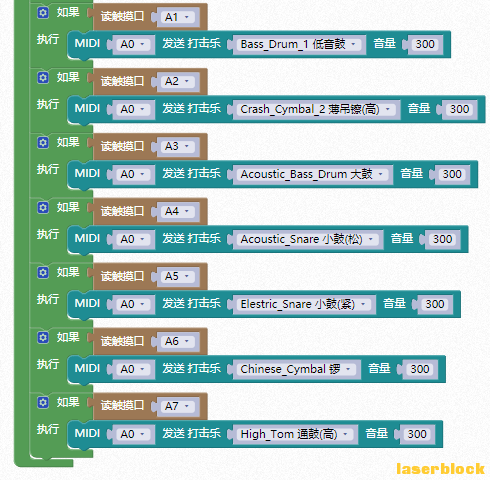

       图形化程序如图17、图18所示.(我们把所练习的曲子的音调写进去就可以了,引脚有限。)将写好的程序下载到好搭酷-Nano,每个键触摸都发出对应的声音就算作品完成。

17

18
第五步:作品演示


接下来是我的个人演唱会,请大家欣赏。

      各位在场的朋友都是我音乐梦实现的见证者。完成小目标,小梦想是不是很简单,但你要行动起来哦,什么都不做是完成不了的。大家踊跃报名哦,既简单又好玩,给各位可爱的人【 笔芯

完整版视频可戳 →_→ :一个人的乐队
