[原创精选] 忆农 | 水碓舂米

[复制链接]

该用户从未签到

5

主题

1

回帖

557

积分

认证创客

Rank: 4

积分
557
发表于 2020-5-2 20:13:32 | 显示全部楼层 |阅读模式
本帖最后由 怀若谷 于 2020-5-6 09:50 编辑

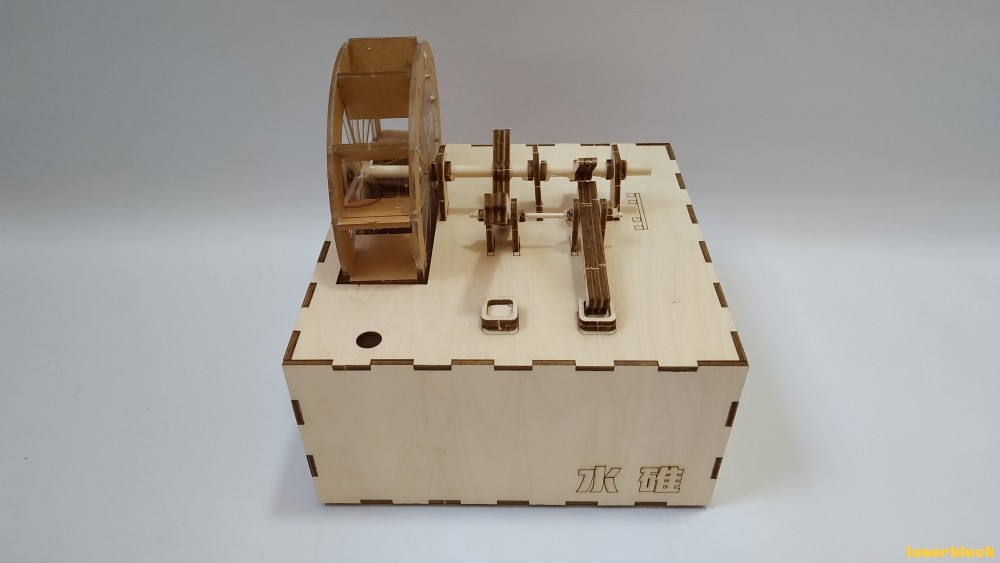

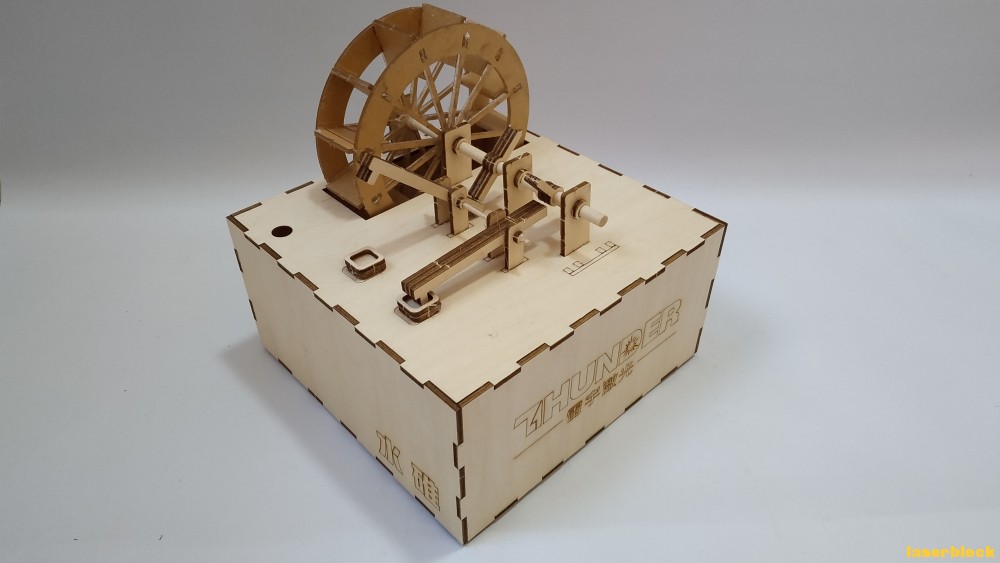

     水碓出现于汉代,是我国古代劳动人民智慧的见证。其使用了杠杆、凸轮等原理,和孩子一起制作一个水碓模型让孩子们认识一下,也可以美美地回忆下童年......


演示视频

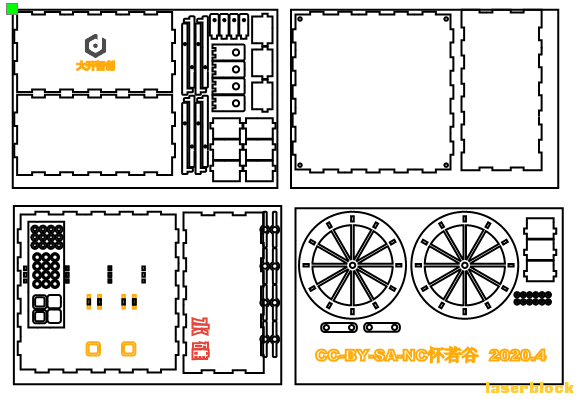

图纸见附件
说明:下面的组装图片中的很多板子留有一些圆孔和其他口子,因为我后期要增加电子元件实现智能演示功能。本文只介绍静态模型安装,提供的图纸也进行了修改,按这个图纸切割的不会有一些圆孔等。
手机上观看可能无法显示图片,可到我的公众号查看。

01 安装水轮
02 组装盒体
03 安装支座
04 粘贴碓杆、横木
05 安装转轴
06 安装碓臼


更多作品,敬请关注我的公众号: 大开智创



图纸文件.rar

210.55 KB, 下载次数: 176
