[原创精选] 激光切割设计图丨巡线小车

  [复制链接]
49541 |240
发表于 2020-6-16 15:26:00 | 显示全部楼层 |阅读模式

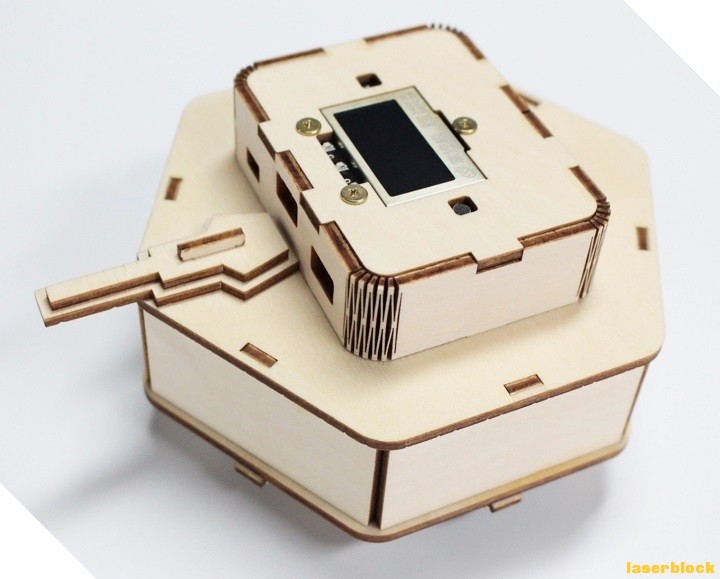

巡线小车寻迹电路采用红外光电传感器进行检测并且寻迹运动。主要利用红外传感器发出的红外线的反射原理,当红外线照射到白色地面时会有较大的反射,如果距离在传感器正常工作范围内,红外传感器能正常接收到反射回的红外线,此时会输出高电平。




加工组装过程:



小车循迹展示:



温馨提示:设计图须根据实际使用材料种类及尺寸进行修改后才可使用。

激光切割图纸免费下载:
游客,如果您要查看本帖隐藏内容请回复





本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

x
发表于 2020-6-28 17:45:04 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复
发表于 2020-6-29 09:16:43 | 显示全部楼层
kent 发表于 2020-6-28 17:45
配套元器件是什么呀~

两个主动轮 两个万向轮 两个配套电机 5循迹传感器  一个掌控板加拓展版 杜邦线
