    龙舟版画

    端午节将近,为欢庆端午,激光小能手在本期制作龙舟版画为各位的端午节增添色彩!

    版画,是以刀或化学药品等在木、石、麻胶、铜、锌等版面上雕刻或蚀刻后印刷出来的图画。本期我们以“激光切割”的方式代替传统的“手工雕刻”来制作版画,以端午节的元素——龙舟作为版画的主题。本期为大家带来作品“龙舟版画”!


    作品分析

    版画通常是分层的,不同的颜色和纹理会通过不同的层次来表现。因此我们把龙舟版画按不同颜色分为五个画板。

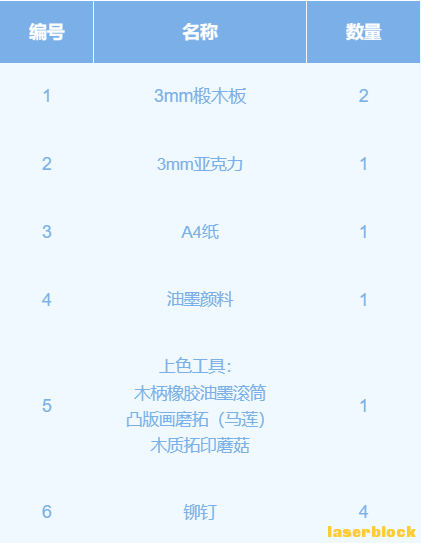

    材料清单



    激光建模

    一、激光建模

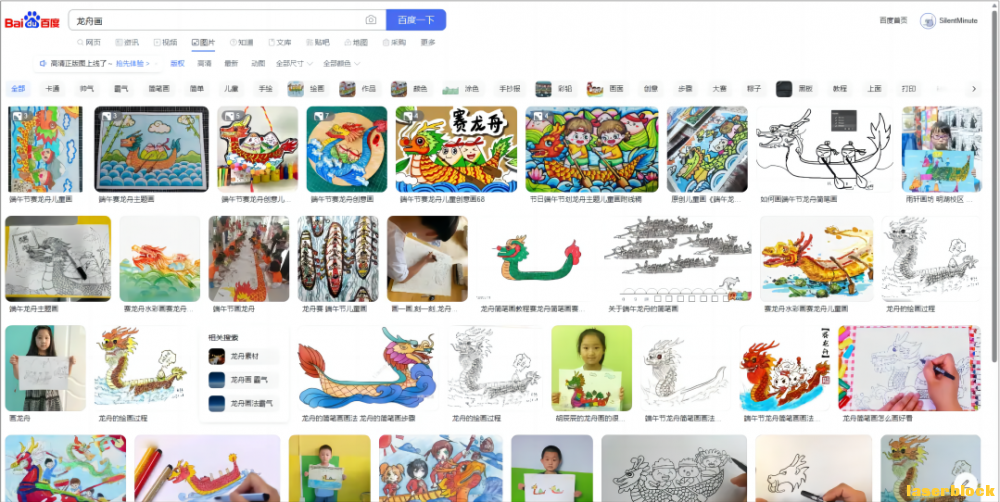

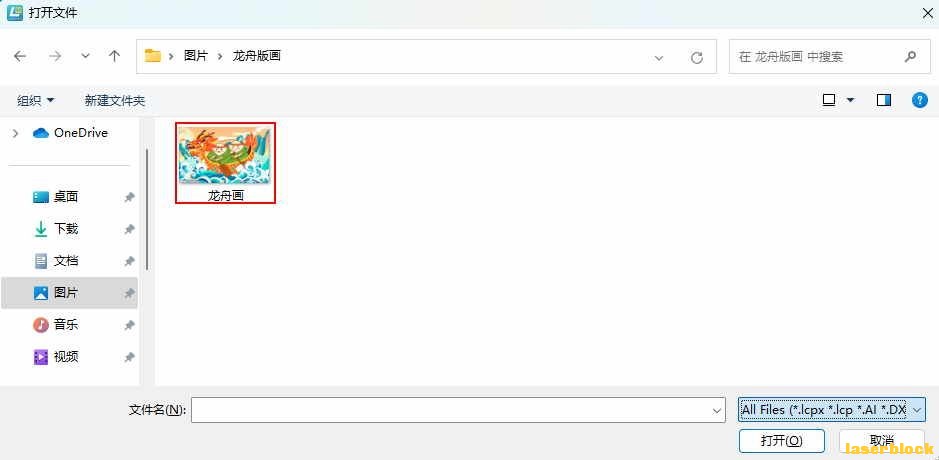

         (1) 在【百度百科】里输入关键词“龙舟画”,选择自己喜欢的图片保存;在上方【功能区】中点击【文件】,然后点击【打开】,双击打开所保存的龙舟图片,如下图所示:

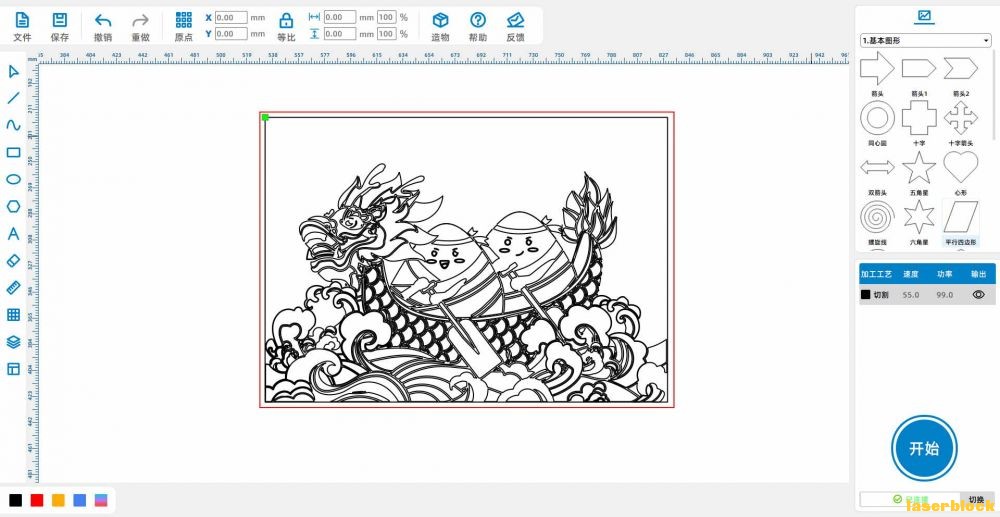

         (2) 鼠标左键点击图片,点击提取轮廓,删除多余线条与背景,适当补充一些笔画,得到龙舟线条图,如下图所示:

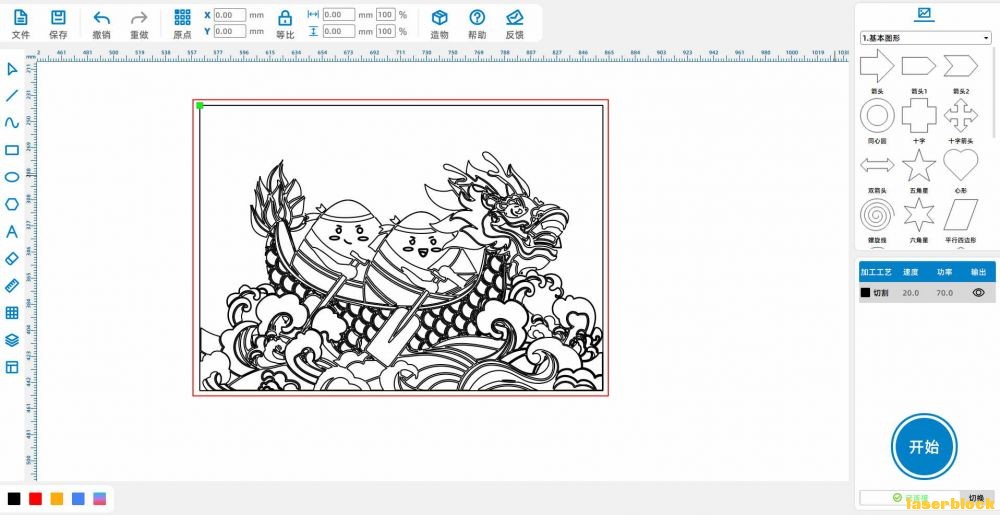

         (3) 从左侧的【绘图工具栏】中,选择【水平镜像】工具,将龙舟画镜像一次,如下图所示 :
            Tips:注意:在印刷过程中会发生一次镜像,印刷得到的是原图的镜像图;若在设计图纸处理过程中先进行一次镜像,则印刷得到的便是原图。

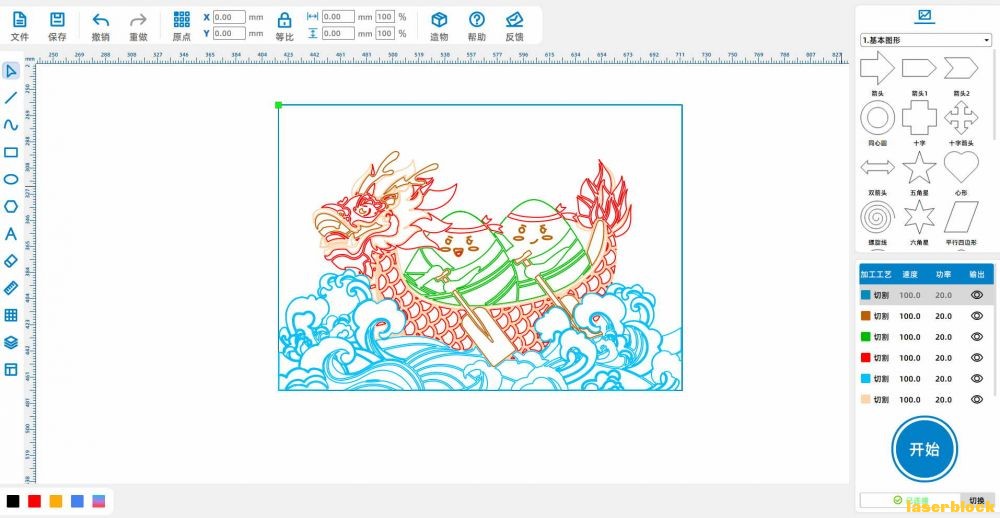

         (4) 将龙舟画按照不同的颜色分为不同的图层,共得到五个图层:

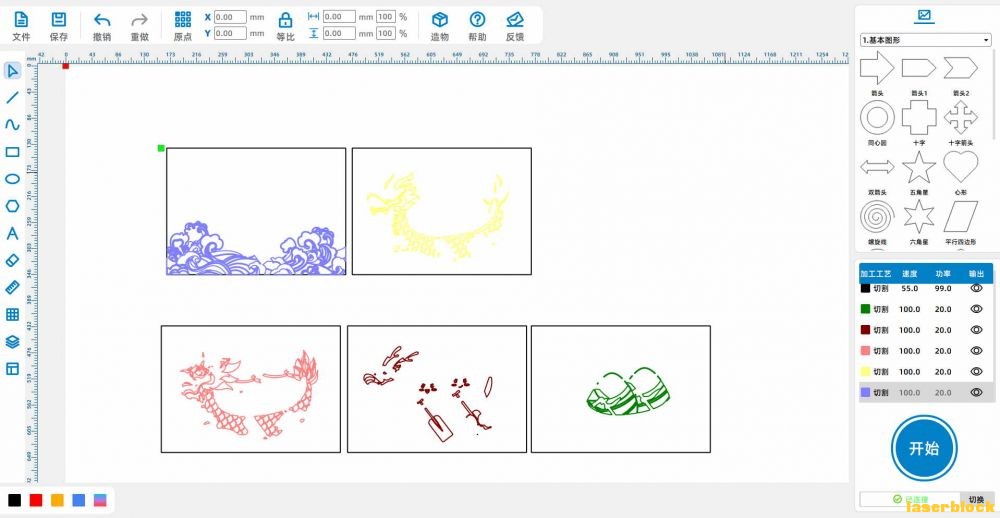

         (5) 将龙舟画按照不同的图层分为不同的画板,共得到五个画板:

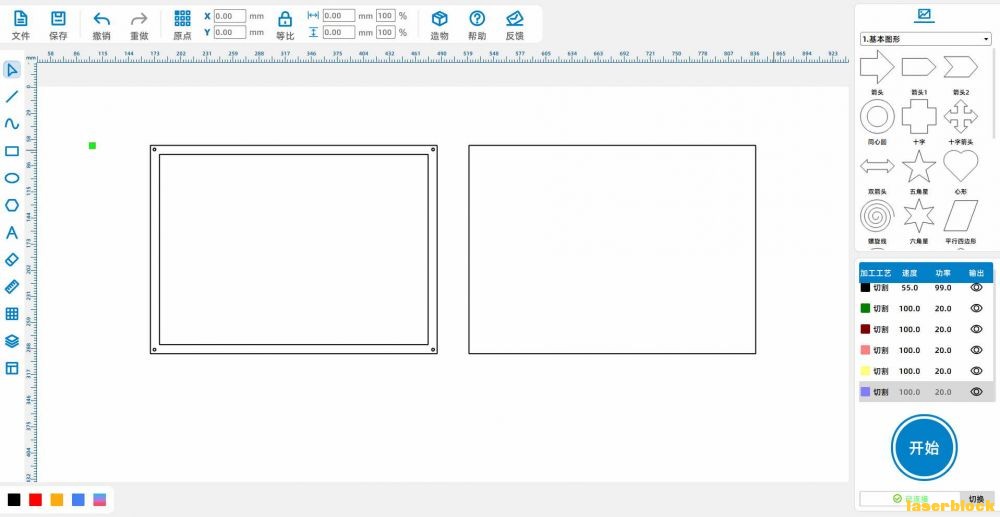

         (6) 从左侧的【绘图工具栏】中,选择【矩形】与【椭圆】工具,绘制装裱“龙舟版画”的画框,以及画框的防尘盖,如下图所示:
    Tips:左侧画框四个圆圈用以放置铆钉,以固定画框和防尘盖。

    二、激光加工

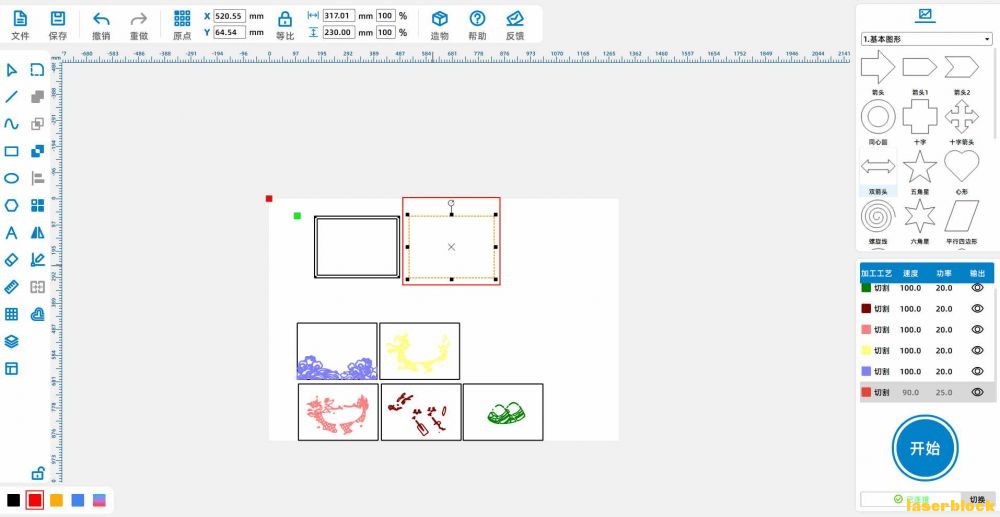

       (1)选取“防尘盖”,鼠标左击左下方的图层面板将图层改为红色,如下图所示:

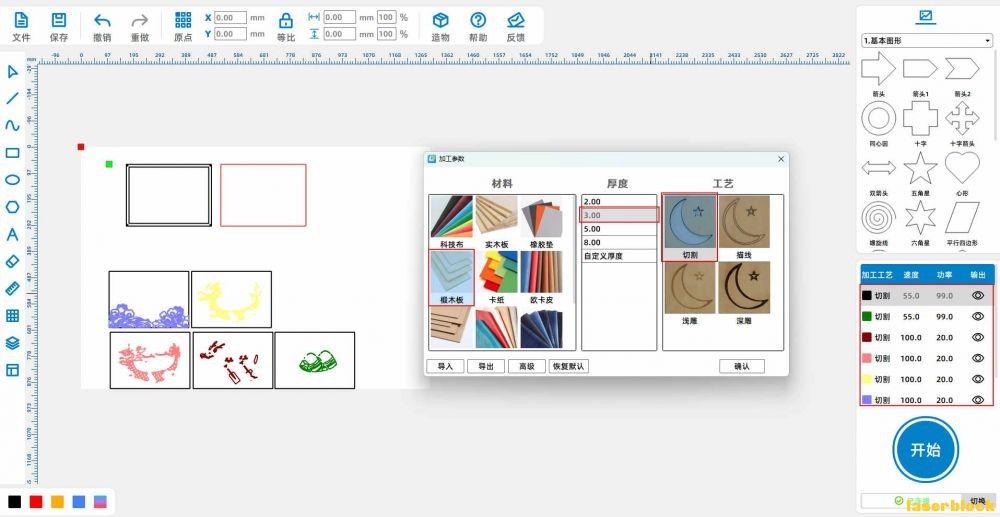

        (2)鼠标左键双击红色图层,将材料、厚度、工艺分别设置为亚克力、3mm、切割;鼠标左键双击剩余每个图层,将材料、厚度、工艺分别设置为椴木板、3mm、切割,如下图所示:

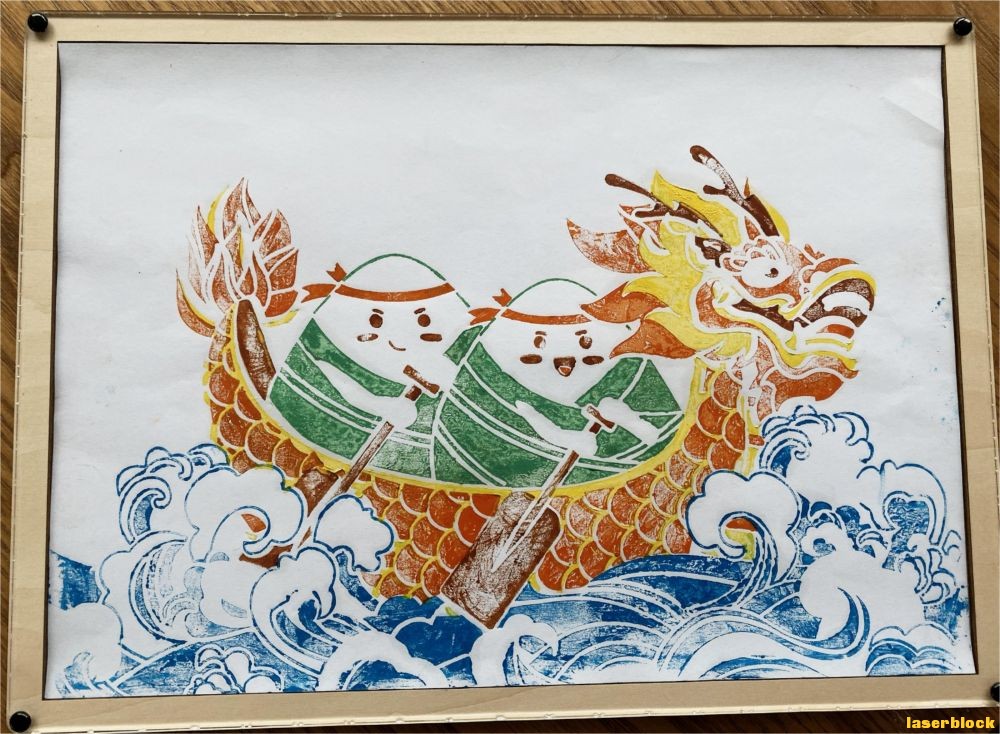

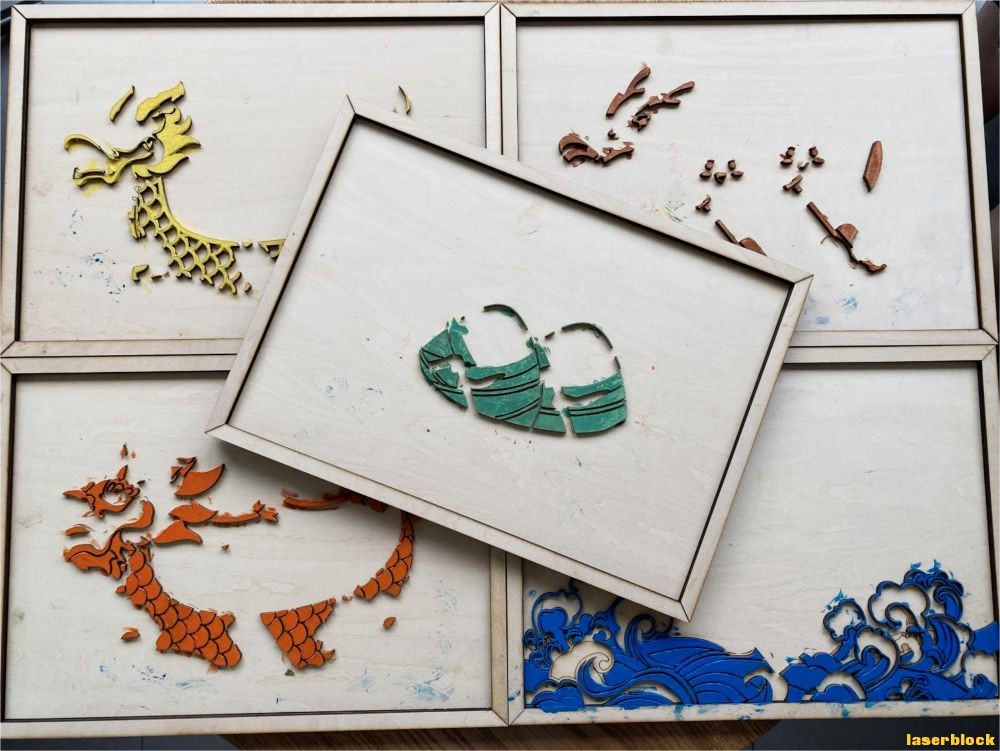

    作品展示

          如需“龙舟版画”的设计图纸,可点击链接下载:
    游客,如果您要查看本帖隐藏内容请回复

            LaserMaker激光建模软件下载
