    LaserMaker案例:定制精美开瓶器

    在上两节课中,我们通过激光造物的方法将自己想法变成现实,学习了LaserMaker中的【矩形】和【圆角】等绘图工具的使用方法。今天,激光小能手将继续为大家分享《LaserMaker激光造物入门级课程》:定制精美开瓶器的制作方法。

    分析作品

    我们在绘制设计图的时候,需要考虑设计图的大小是否会超过可加工面积,这个时候我们需要借助尺子测量出可加工面积长为72mm、宽为25mm,那么我们在绘制设计图的时候就不能超过这个范围。

    材料清单


    1. 绘制图形元素(文字、图案)

    (1)从左侧的【绘图工具栏】中点击【字体】工具,输入“LaserMaker”,将字体、字号分别设置为“Alibaba PuHuiTi 2.0”、“小五号”,鼠标单击勾选“粗”、“斜线”两个选项,并将其设为文字①,如下图所示:


    (2)从左侧的【绘图工具栏】中点击【字体】工具,输入“为客户创造不一样的价值”,将字体、字号分别设置为“华文楷体”、“五号”,并将其设为文字②,从左侧的【绘图工具栏】中点击【选择】工具将文字②移动到文字①正上方居中位置,如下图所示:


    (3)在上方【功能区】中点击【文件】,然后点击【打开】,双击打开需要雕刻的图片,如下图所示:


    (4)选中图形“酒瓶子”,单击鼠标右键,在弹出的对话框列表中选择红色箭头所指处的“复制”, 接下来在需要粘贴图案的地方单击鼠标右键,在弹出的对话框列表中选择红色箭头所指处的“粘贴”即可复制一个同样的图形,将两个图形分别设为图形①、图形②,如下图所示:


    Tips:选中一个图形,键盘按快捷键“Ctrl+c”(复制),然后按快捷键“Ctrl+v”(粘贴),同样可以复制图形。

    (5)选中图形①,鼠标左击长按图形上方旋转图标并移动鼠标,当观察图形上方度数为30时,松开鼠标左键即可将图形顺时针旋转30度;旋转图形②,在图形上方输入“-30”,鼠标左击旋转按钮即可将图形②逆时针旋转30度,分别将图形①、图形②移动到文字①的上方两侧,如下图所示:


    水平旋转、垂直旋转的介绍


    水平旋转:选中一个图形,接下来从左侧的【绘图工具栏】中选择【水平旋转】工具,将图形从左向右或从右向左180度翻转。



    垂直旋转:选中一个图形,接下来从左侧的【绘图工具栏】中选择【垂直旋转】工具,将图形从上向下或从下向上180度翻转。



    2. 激光加工

    (1)选择字体①、字体②,鼠标左击左下方【图层色板】的黄色图层将“字体”设置为黄色图层,如下图所示:


    (2)鼠标双击右下方【加工面板】的黑色图片图层,将材料、厚度、工艺分别设置为人造革、1mm、浅雕;将黄色图层材料、厚度、工艺分别设置为人造革、1mm、浅雕,如下图所示:


    (3)点击右下方【加工面板】中“开始”上传文件到设备,如下图所示:

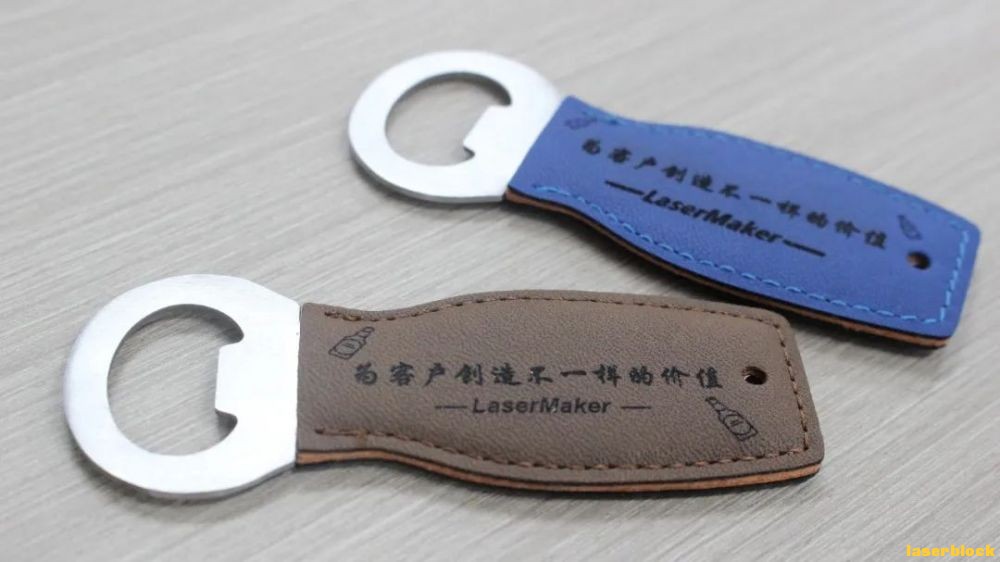

    作品展示

    总结

    回顾大家完成本实例的制作过程,我们学习到LaserMaker软件的【旋转】和【水平、垂直旋转】绘图工具的使用方法,学习了快捷键“复制”、“粘贴”的操作方法,绘图建模不困难,大家一定多尝试,多练习噢!

    游客,如果您要查看本帖隐藏内容请回复


    LaserMaker激光建模软件下载
