    LaserMaker案例:DIY中秋灯笼

    灯笼,是一种笼状灯具。其外层多以细篾或铁丝等制骨架,而蒙以纸或纱类等透明物,内燃灯烛。供照明、装饰或玩赏。灯笼综合了绘画、剪纸、纸扎、刺缝等工艺,与中国人的生活活息息相连,庙宇中、客厅里,处处都有灯笼的身影。中秋灯笼不但烘托出节日的喜庆氛围,还给予人们更多祈福的灵感,寄托了人们对团圆、平安的美好期盼。

    本期我们将为大家带来如何设计中秋灯笼的课程,通过本课程,大家可以设计制作中秋灯笼,在中秋佳节团圆之际送给亲朋好友!激光小能手为大家带来作品“DIY中秋灯笼”!

    作品分析

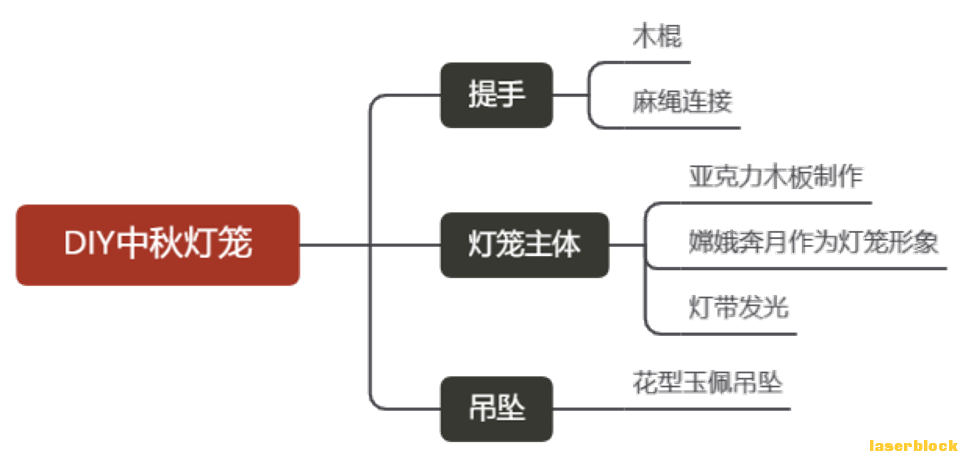

    中秋灯笼的结构为提手,灯笼主体,以及吊坠:

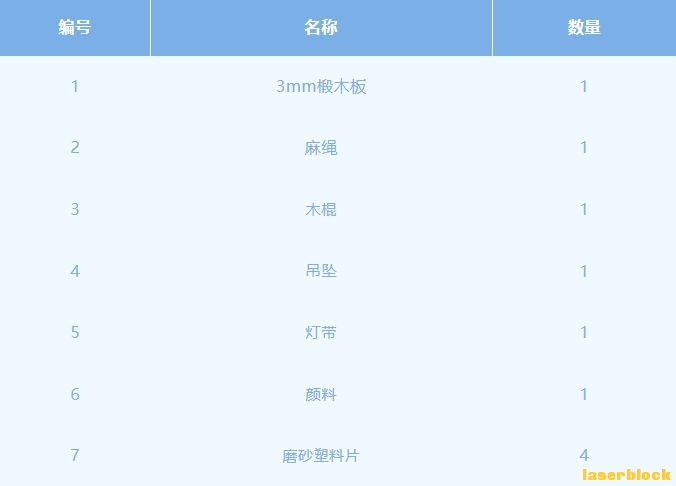

    材料清单


    激光建模

    灯笼设计

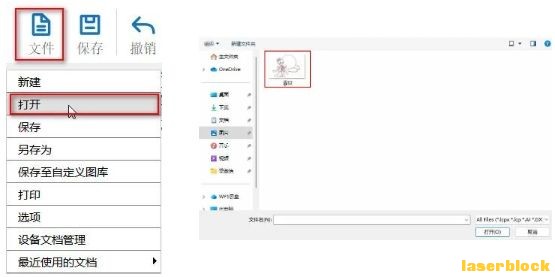

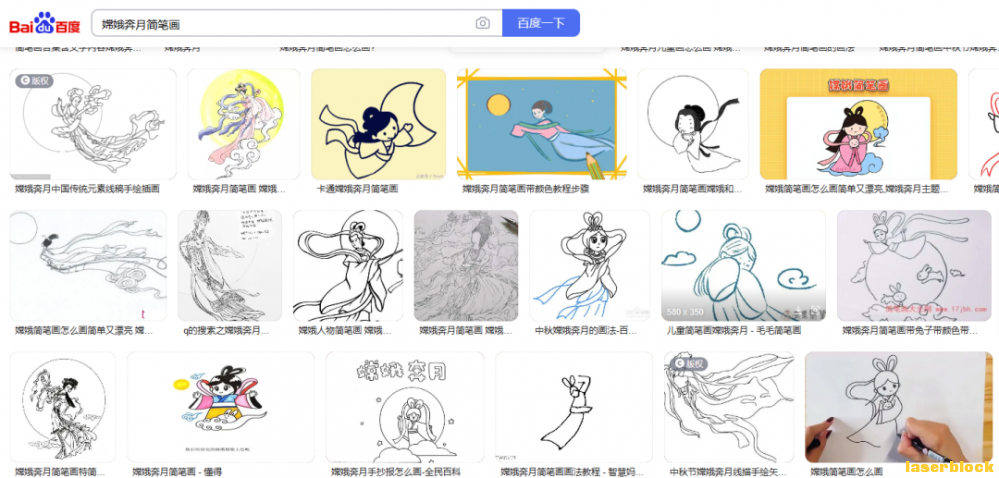

    (1) 在【百度图片】里输入关键词“嫦娥奔月简笔画”,选择自己喜欢的图片保存;在上方【功能区】中点击【文件】,然后点击【打开】,双击打开所保存的嫦娥奔月简笔画图片,如下图所示:,如下图所示:

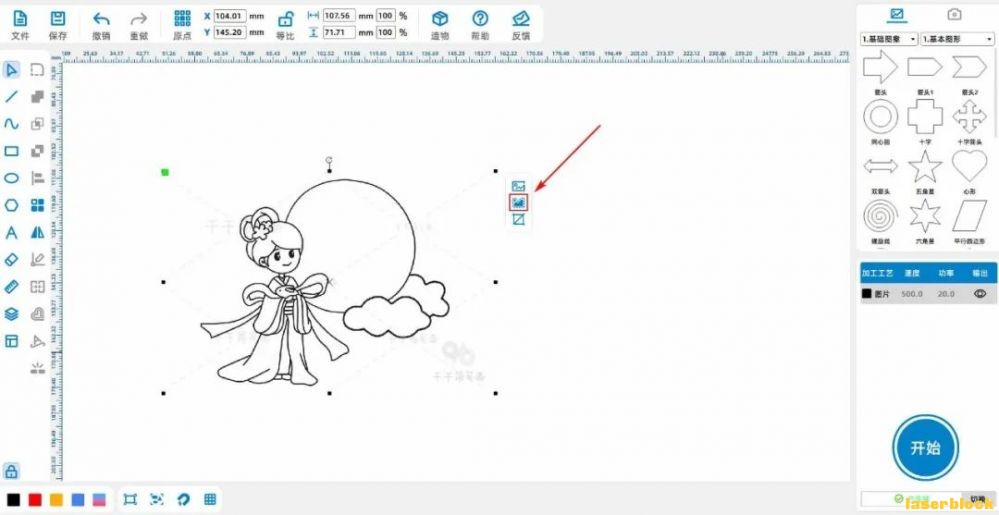

    (2) 鼠标左键点击嫦娥奔月图片,点击【轮廓描摹】,调整参数,得到嫦娥奔月的线条画,如下图所示:


    (3) 鼠标左键左侧工具栏中的【矩形】,绘制矩形,设置长宽为“120、120”;

    鼠标左键左侧工具栏中的【椭圆】,绘制正圆,设置长宽为“20、20”;

    将正圆复制粘贴两次,并将三个正圆摆放至合适位置,将其并集,得到一个云形状的图案;

    将云图案移动至矩形的左上角对齐,再将云图案的x坐标-15,y坐标-8,如下图所示:


    (4) 鼠标左键选中云图案,将其复制粘贴一次,并移动到矩形的右上角,同时进行一次水平镜像,最后将云图案的x坐标-15,y坐标+8;

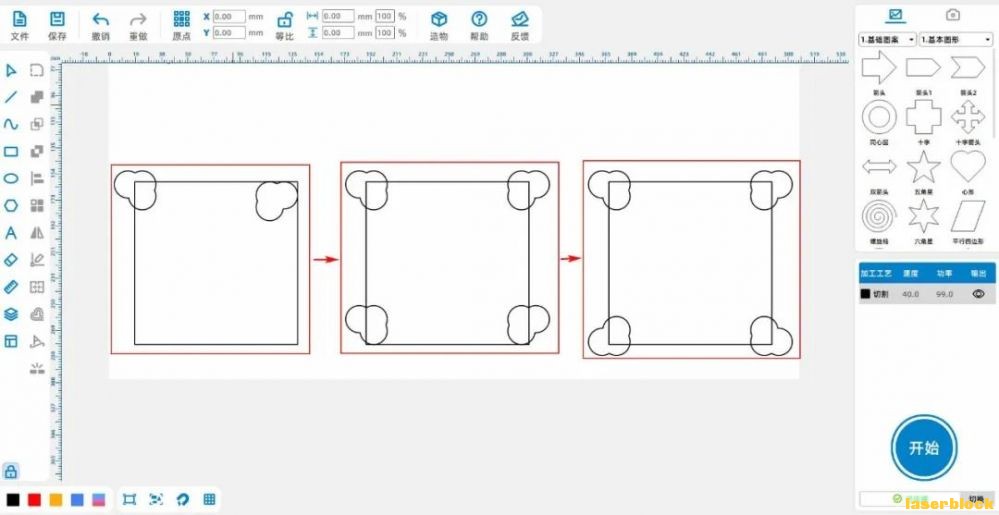

    将矩形上方的两个云图案选中,将其复制粘贴一次,移动到原云图案的正下方,并与矩形下方对齐,再分别将最后得到的两个云图案分别进行一次垂直镜像,最后将左下角的云图案的y坐标+8,右下角的云图案的y坐标+8,如下图所示:

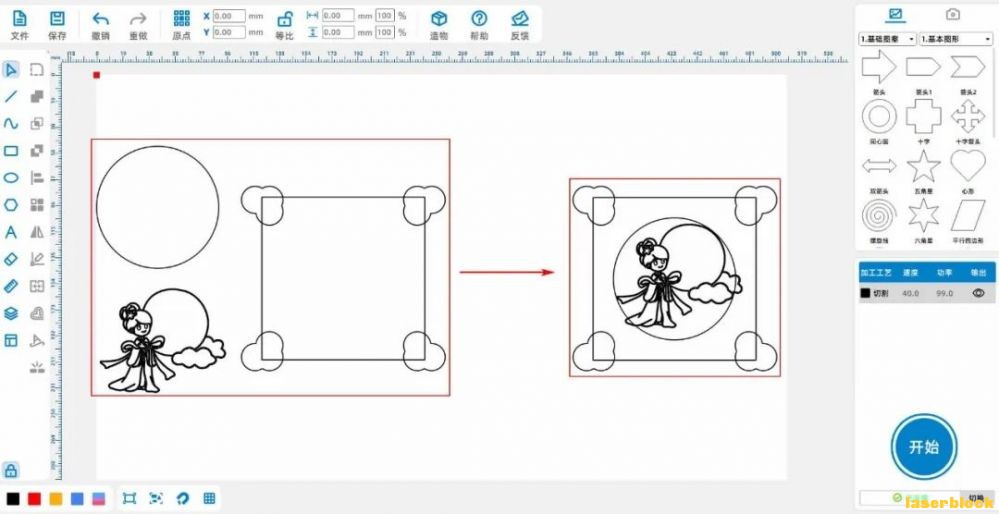

    (5)鼠标左键左侧工具栏中的【椭圆】,绘制正圆,设置长宽为“90、90”;

    将正圆放至矩形中间,再将嫦娥奔月的图案放至正圆的中间,如下图所示:

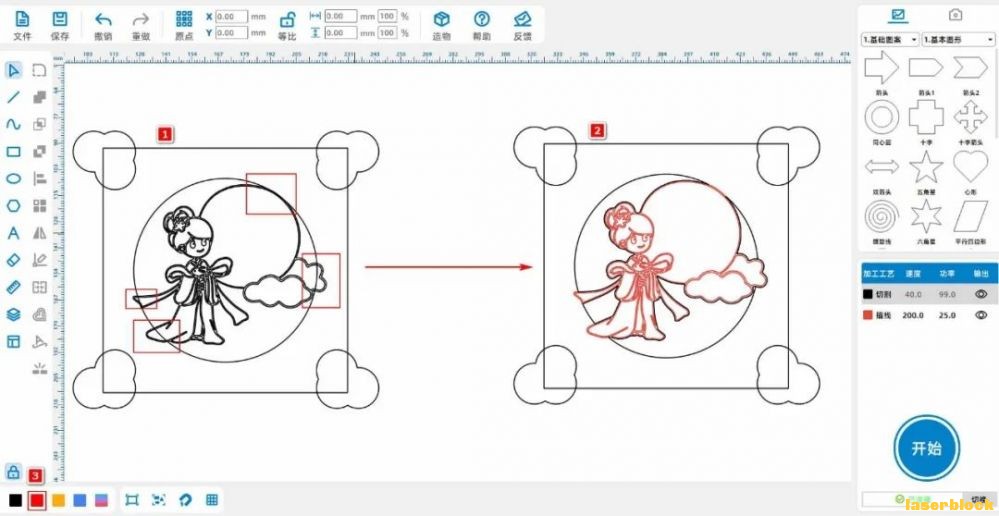

    (6)鼠标左键左侧工具栏中【橡皮擦】的【打断线段】的功能,将左侧四个小矩形内【嫦娥奔月】与【正圆】相交的地方打断,再使用【组合曲线】将【嫦娥奔月】与【正圆】的外圈相连;

    将【嫦娥奔月】的内部线条全部选中,鼠标左击左下方的图层面板将图层改为红色,如下图所示:

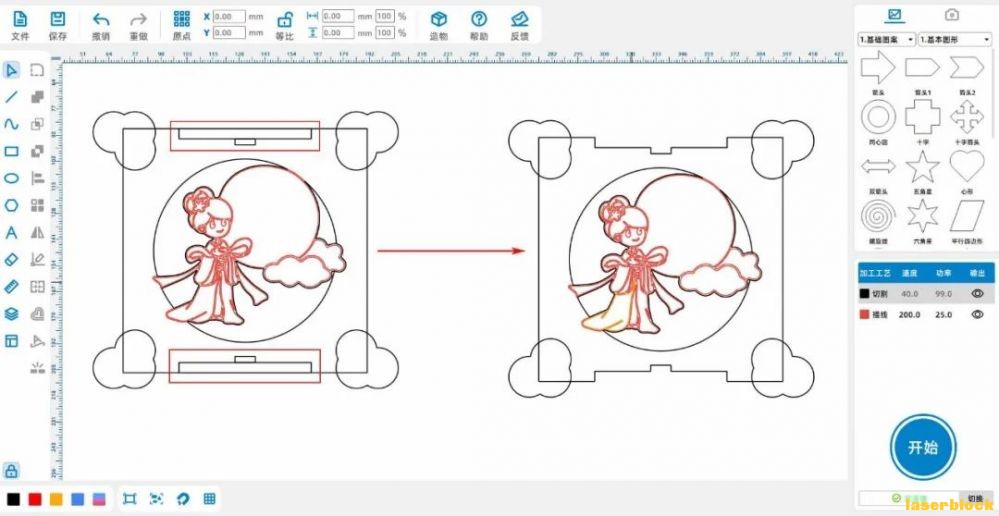

    (7)鼠标左键左侧工具栏中的【矩形】,绘制矩形1、2,设置宽高皆为“65、5”,将其分别放至大矩形的上下内侧居中对齐;

    鼠标左键左侧工具栏中的【矩形】,绘制矩形3、4,设置宽高皆为“10、3”,将矩形3放至矩形1的下方居中对齐,将矩形4放至矩形2的上方居中对齐;

    将矩形1、3并集,矩形2、4并集如,再分别用并集得到的图案与大矩形进行差集,如下图所示:

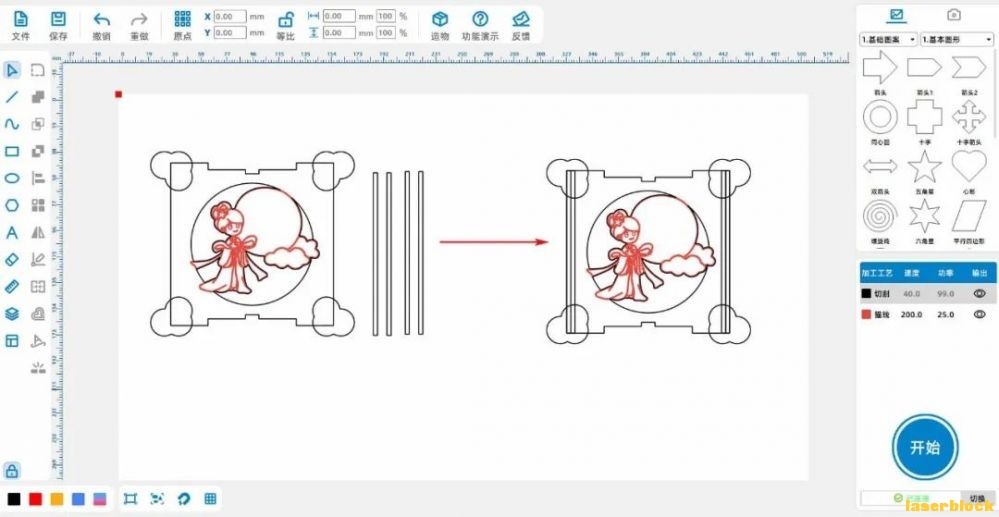

    (8)鼠标左键左侧工具栏中的【矩形】,绘制四个小矩形,设置宽高皆为“3、120”,将其两两放至大矩形的左右两边的内侧,如下图所示:

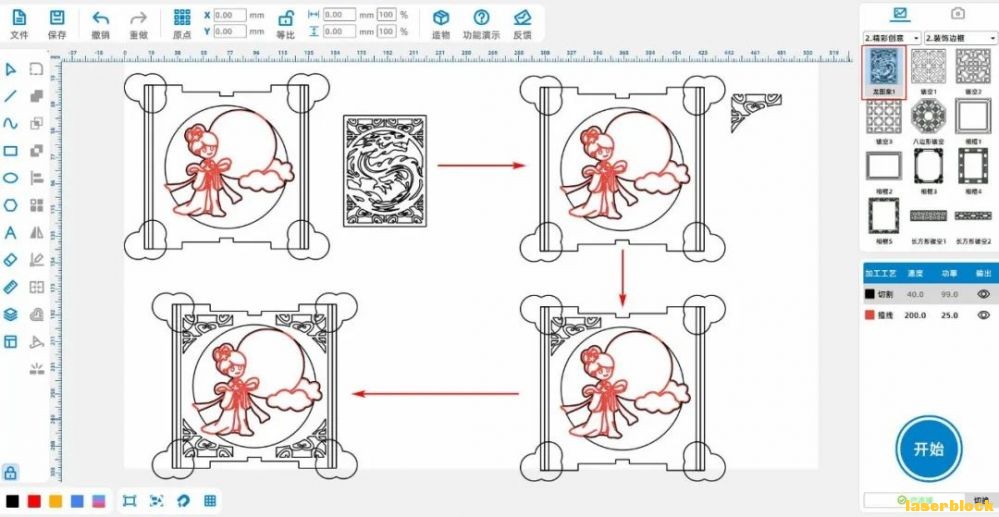

    (9)鼠标左键右上角【图库】中的【2.装饰边框】,选择【龙图腾1】,选择其左上角的边框1,放至大矩形的左上角对齐,同时将边框1的x坐标+8,y坐标+8;

    将边框1复制粘贴一次,得到边框2,移动至大矩形的右上角,同时将其x坐标-8,y坐标+8;

    选中边框1、2,将其复制粘贴一次,得到的边框3、4进行一次【垂直镜像】,再将其移动至边框1、2的正下方并与大矩形的下方内侧对齐,最后将边框3、4的y坐标-8,如下图所示:

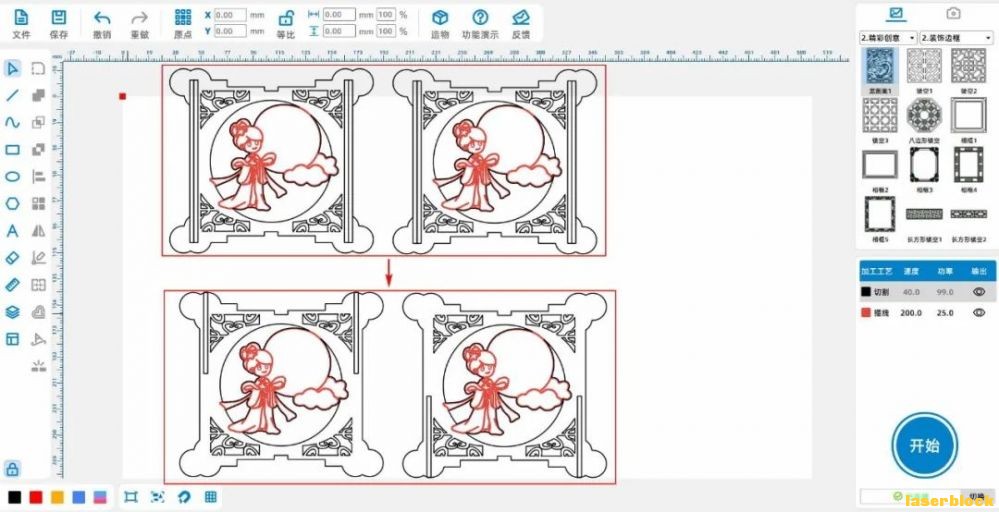

    (10)鼠标右键选中大矩形与其四个角的云图案,进行一次并集,再将大矩形内最右侧与最左侧的小矩形删除,将剩下的两个小矩形的高修改为60;

    鼠标右键全选图案,将其复制粘贴一次;

    将左侧图案内的两个小矩形移动至与云图案的最上端对齐,将右侧图案内的两个小矩形移动至与云图案的最低端对齐,如下图所示:


    (11)鼠标右键选中大矩形与其四个角的云图案,进行一次并集,再将大矩形内最右侧与最左侧的小矩形删除,将剩下的两个小矩形的高修改为60;

    鼠标右键全选图案,将其复制粘贴一次;

    将左侧图案内的两个小矩形移动至与云图案的最上端对齐,将右侧图案内的两个小矩形移动至与云图案的最低端对齐,如下图所示:


    (12)鼠标左键左侧工具栏中的【矩形】,绘制3个矩形,矩形1宽高为“10、3”,矩形2宽高为“3、10”,矩形3宽高为“108、108”;

    鼠标左键左侧工具栏中的【椭圆】,绘制正圆,设置宽高为“10、10”;

    将矩形1移动至矩形3的正上方居中对齐,再将矩形1复制粘贴一次,并将得到的矩形移动至矩形3的正下方居中对齐;

    将矩形2移动至矩形3的左侧居中对齐,再将矩形2复制粘贴一次,并将得到的矩形移动至矩形3的右侧居中对齐;

    将矩形2再进行一次复制粘贴,并将得到的矩形移动至矩形3的中间,同时将正圆移动至矩形3的中间;

    鼠标左键点击矩形3中间的矩形,进行一次差集,再选中矩形3与其周围的四个矩形,进行一次并集,如下图所示:

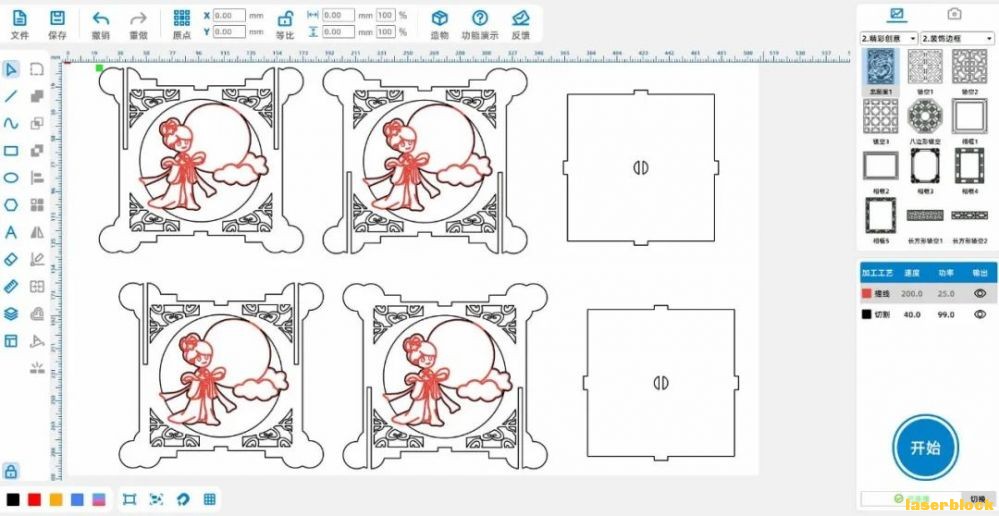

    (13)鼠标左键全选图案,将其复制粘贴一次,再使用使用灯笼内所有小矩形与灯笼的外轮廓进行一次差集,得到制作中秋灯笼的全部图纸,如下图所示:


    激光加工

    一、中秋灯笼工艺参数设置

    (1)选取嫦娥奔月的内部线条,鼠标左击左下方的图层面板将图层改为黄色;选取嫦娥奔月的外轮廓与其他所有图案,鼠标左击左下方的图层面板将图层改为黑色,如下图所示:

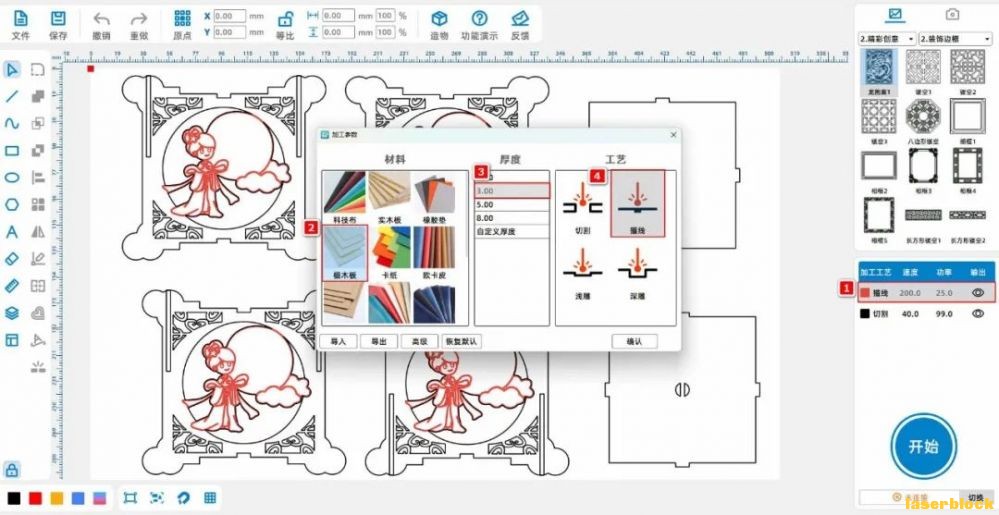

    (2)鼠标左键双击红色图层,将材料、厚度、工艺分别设置为椴木板、3mm、描线;鼠标左键双击黑色图层,将材料、厚度、工艺分别设置为椴木板、3mm、切割,如下图所示:

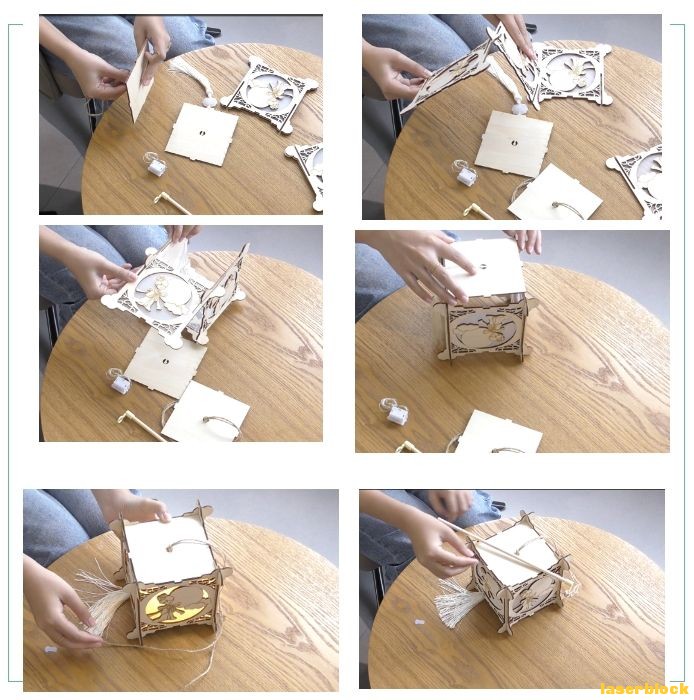

    组装教程

    第一步:将磨砂塑料片粘在灯笼的前后左右四片木板的内侧,将麻绳、吊坠穿过灯笼上下盖的中间小孔与其连接;

    第二步:将灯笼的前后左右四个面通过卯榫结构连接;

    第三步:将下盖根据孔位安装进灯笼中;

    第四步:将灯带开关打开,并将其放入灯笼内部,再将上盖根据孔位盖上;

    第五步:最后将木棍与麻绳连接。

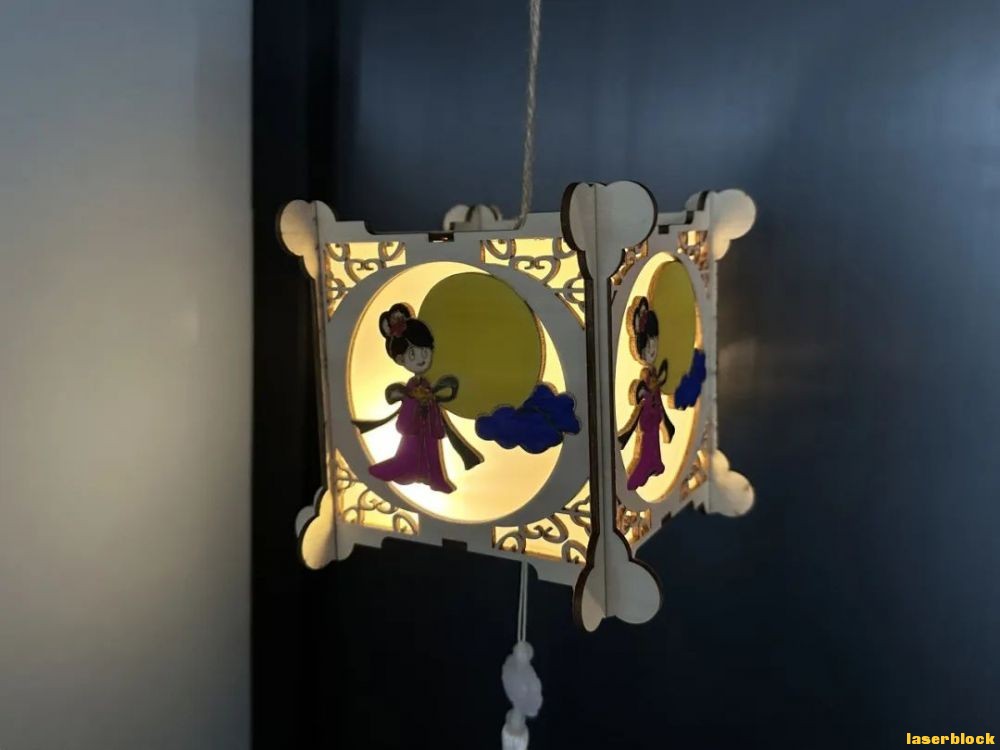

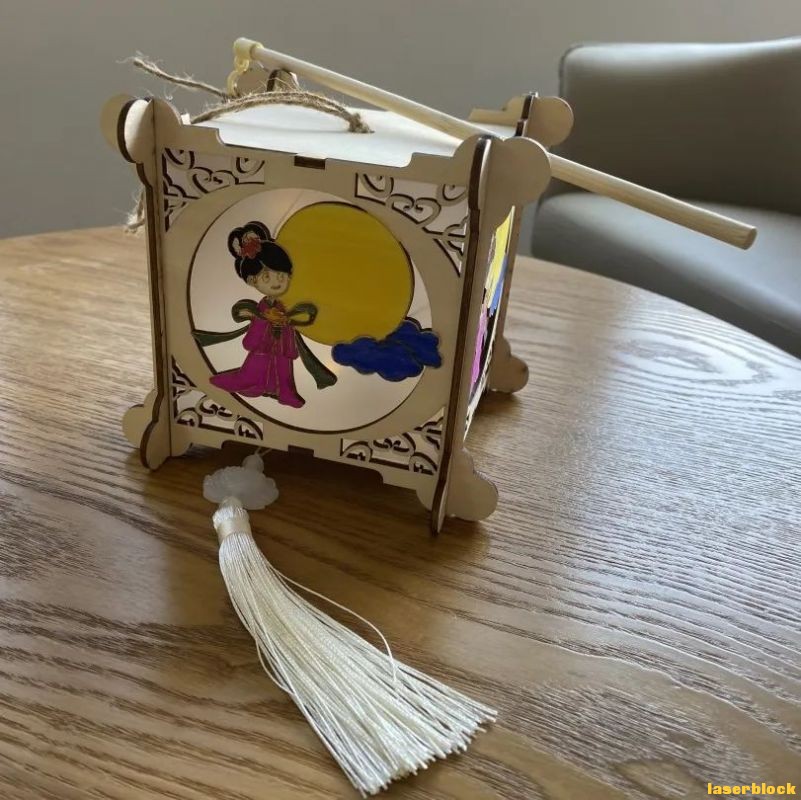

    作品展示


    本期为大家带来了如何设计并制作中秋灯笼的教程。

    灯笼的制作过程并不难,主要是需要思考如何将灯笼的六个面利用榫卯结构连接起来。中秋佳节将至,快来跟随激光小能手的脚步学习制作灯笼,在中秋给亲朋好友送出亲手制作的中秋灯笼吧!

    激光小能手在此祝各位设计师中秋佳节快乐!

    LaserMaker激光建模软件下载


    中秋灯笼激光切割设计图下载:
