[装饰物品] 相机灯光画摆件

图纸信息

灯光画相机.lcpx

激光器种类 二氧化碳玻璃管

激光器功率80

加工时间1min

所需耗材 樱桃木

0 27 0 0
    目录
  • 作品说明
  • 图纸文件
  • 步骤一 设计思路
  • 步骤二 器材清单
  • 步骤三 图纸
  • 步骤四 加工零件
  • 步骤五 组装
  • 步骤六 成品展示
  • 评论
  • 图纸操作
小酱造物日记 显示全部楼层 发表于 昨天 16:22
作品说明
项目背景
上一期给大家分享了一个镜子灯光画的作品
这次继续给大家带来一个贼有意思的灯光画小摆件
开灯瞬间,我家飘进了地中海

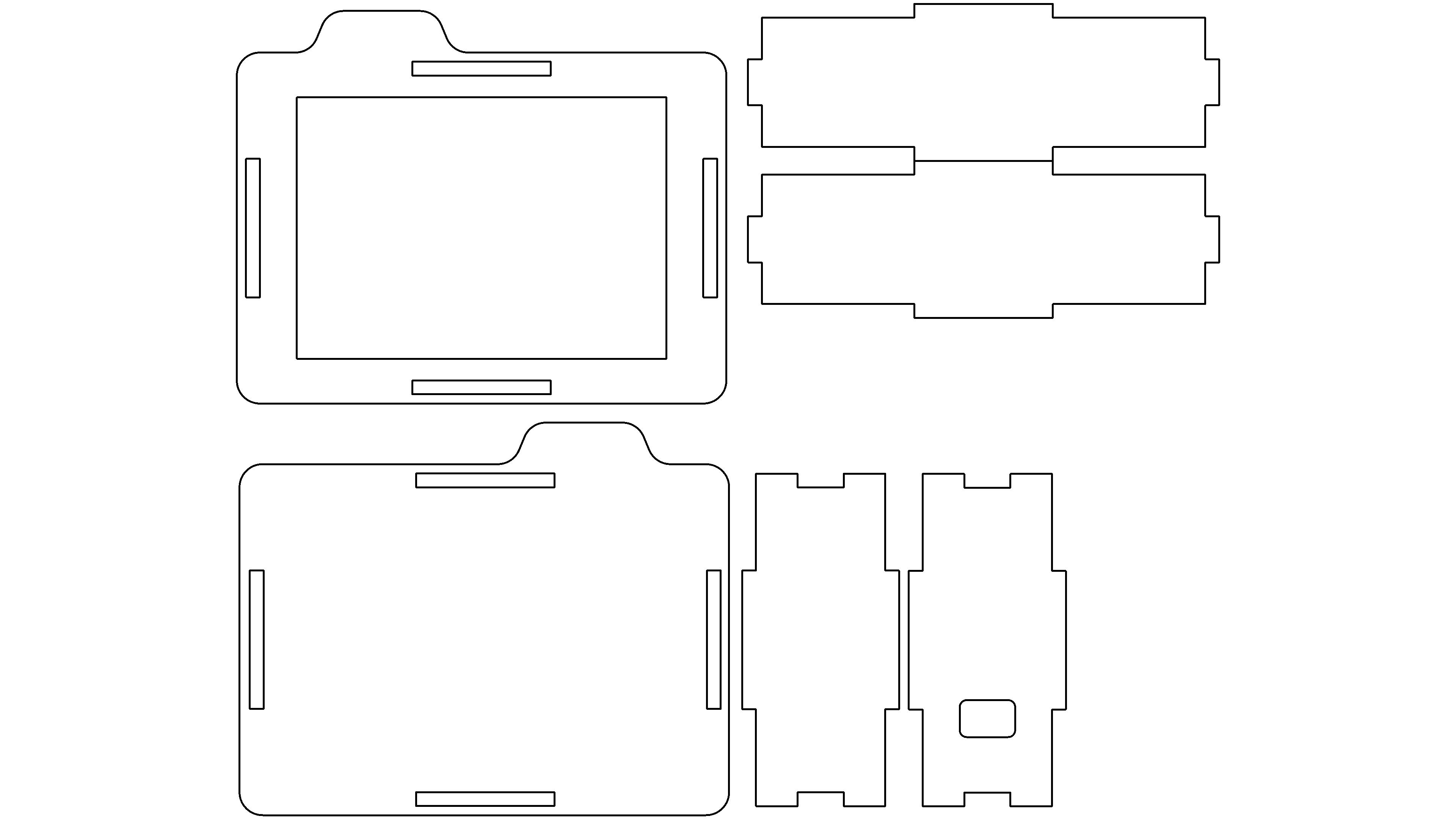

图纸文件
作品名称灯光画相机
激光器种类二氧化碳玻璃管
激光器功率80
所需耗材樱桃木
加工时间1min
加工工艺
切割
加工材质
樱桃木
功率(%)
70
速度(mm/s)
40
加工次数
1
模式
/
步骤一 设计思路

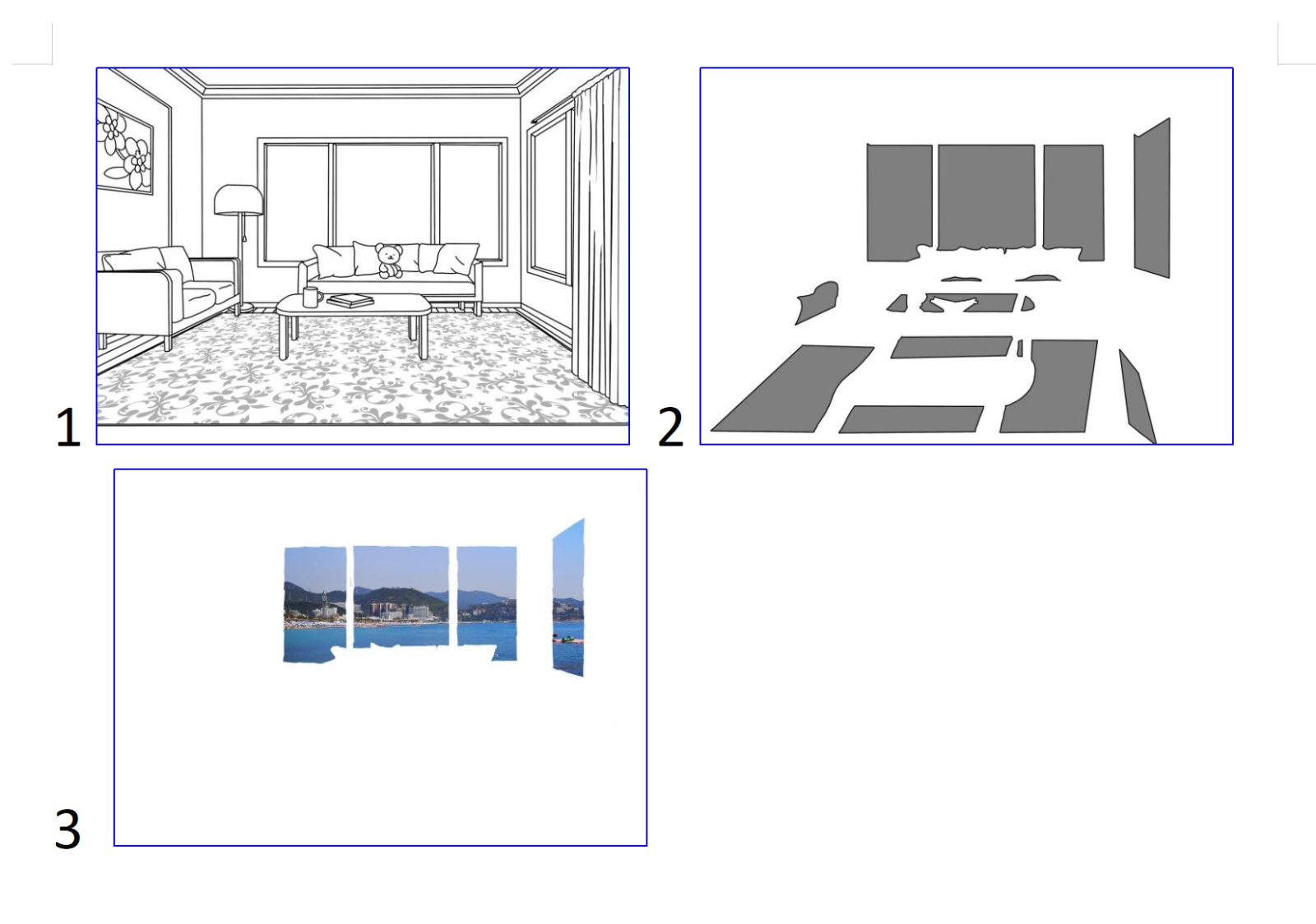

本次作品我们需要提前准备三张图片素材,

1号和3号图片A4纸彩打即可

2号需要用卡纸雕刻镂空

素材我放在了word文档中,需要的可以找我获取

素材准备好后,还需要一些木板和灯板

然后设计一个相机造型的外壳

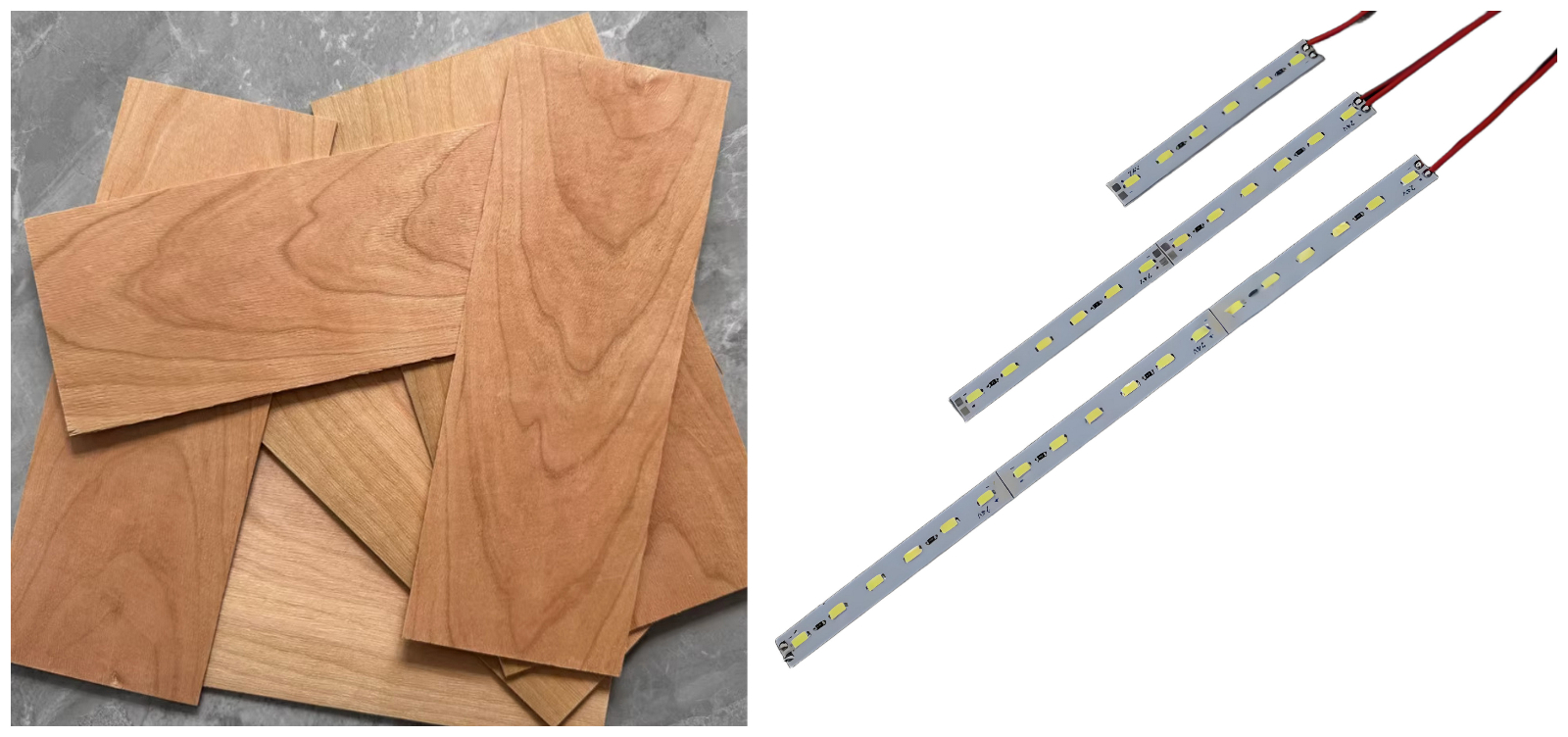

步骤二 器材清单


3mm樱桃木板

5V灯带*2

A4纸和卡纸各一张

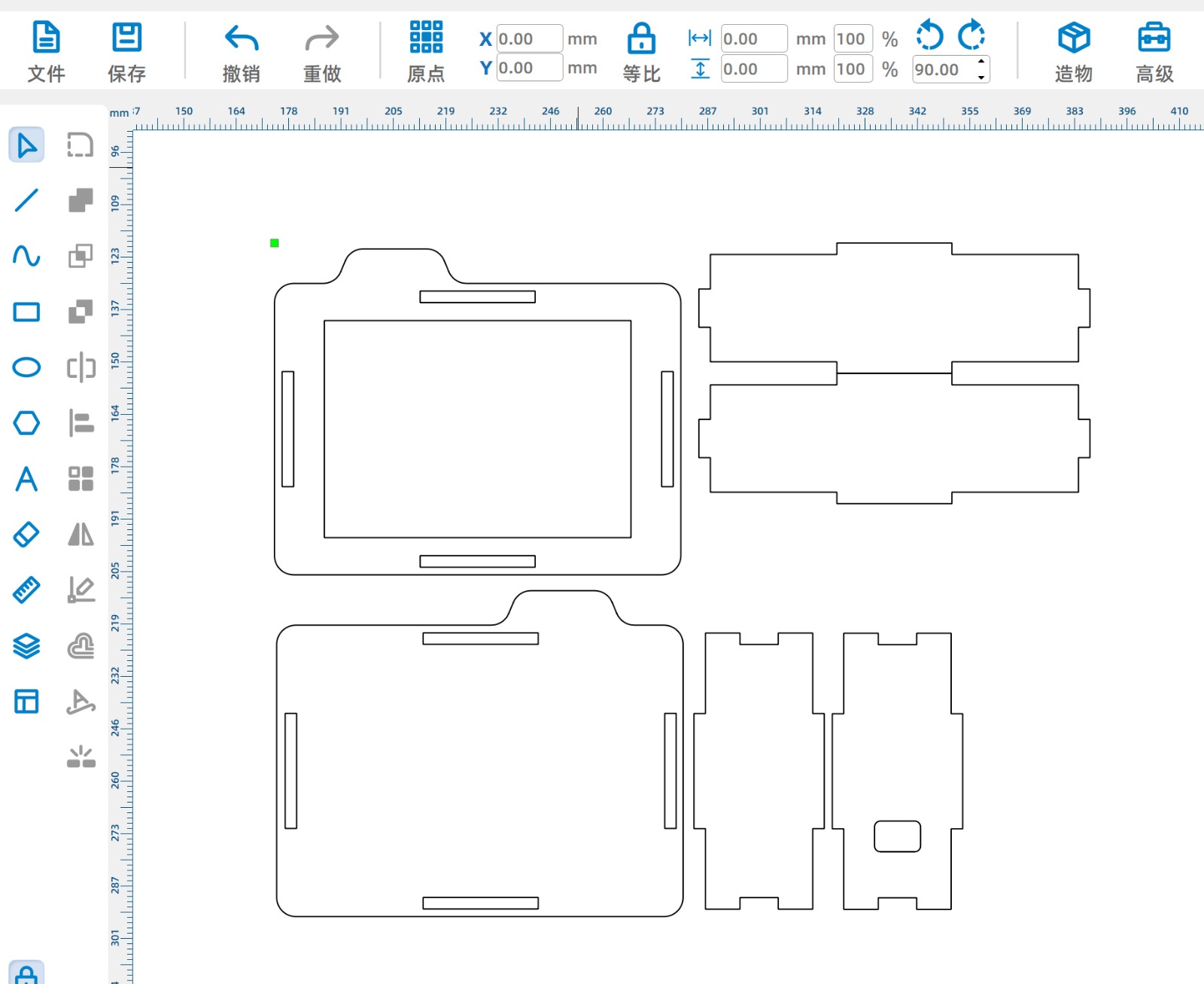

步骤三 图纸

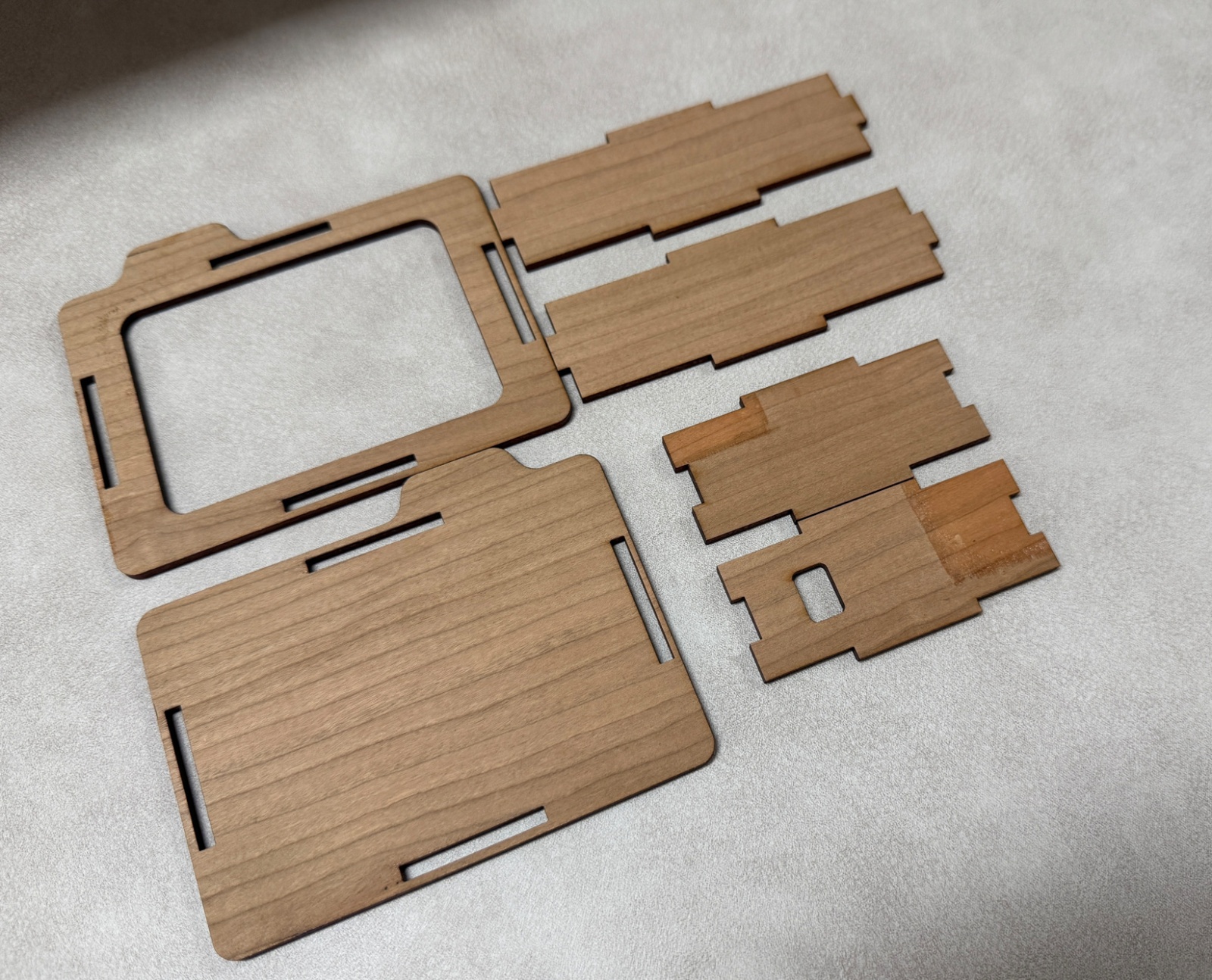

步骤四 加工零件

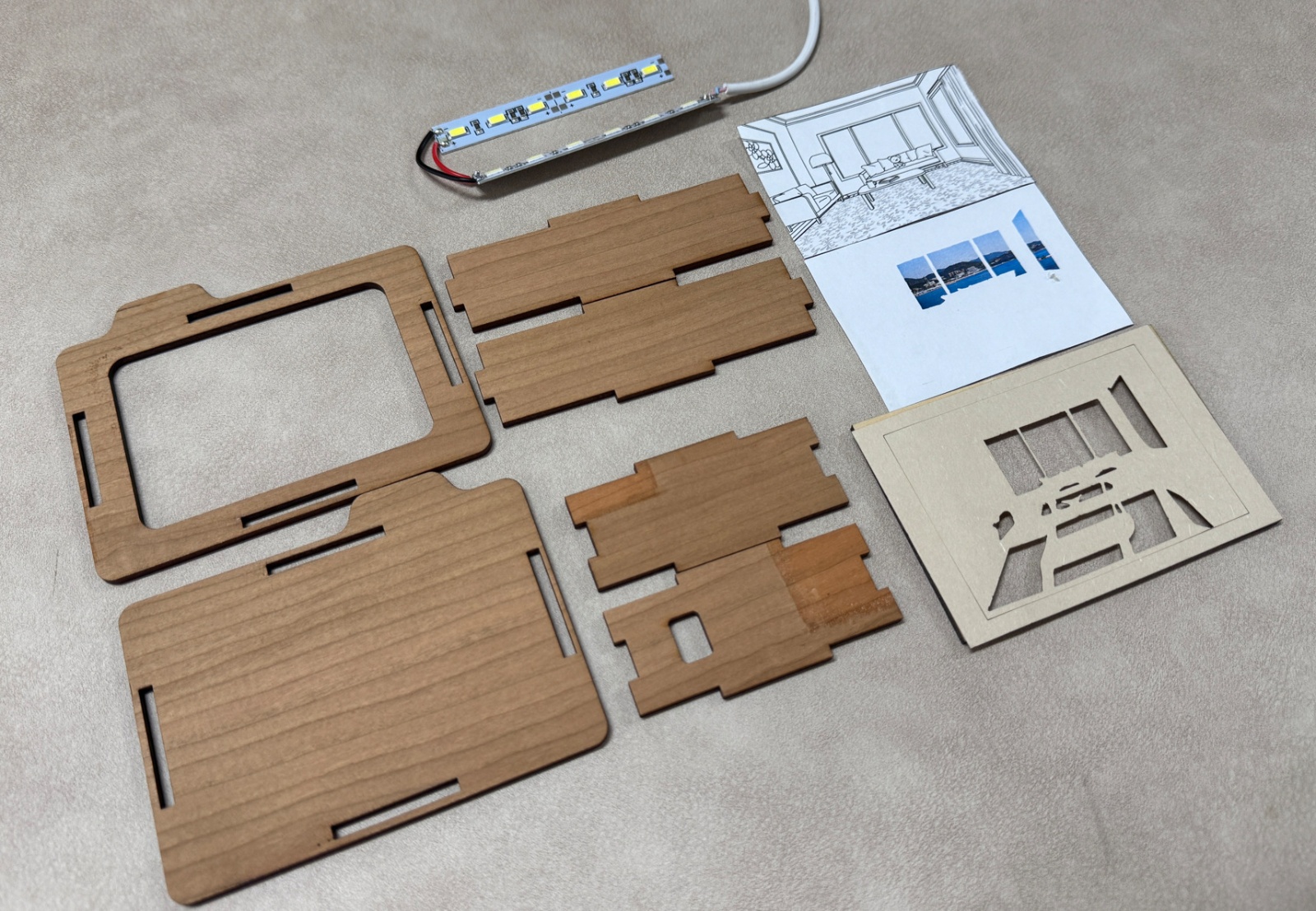

将设计好的图纸进行加工,加工完成后的零件如下图

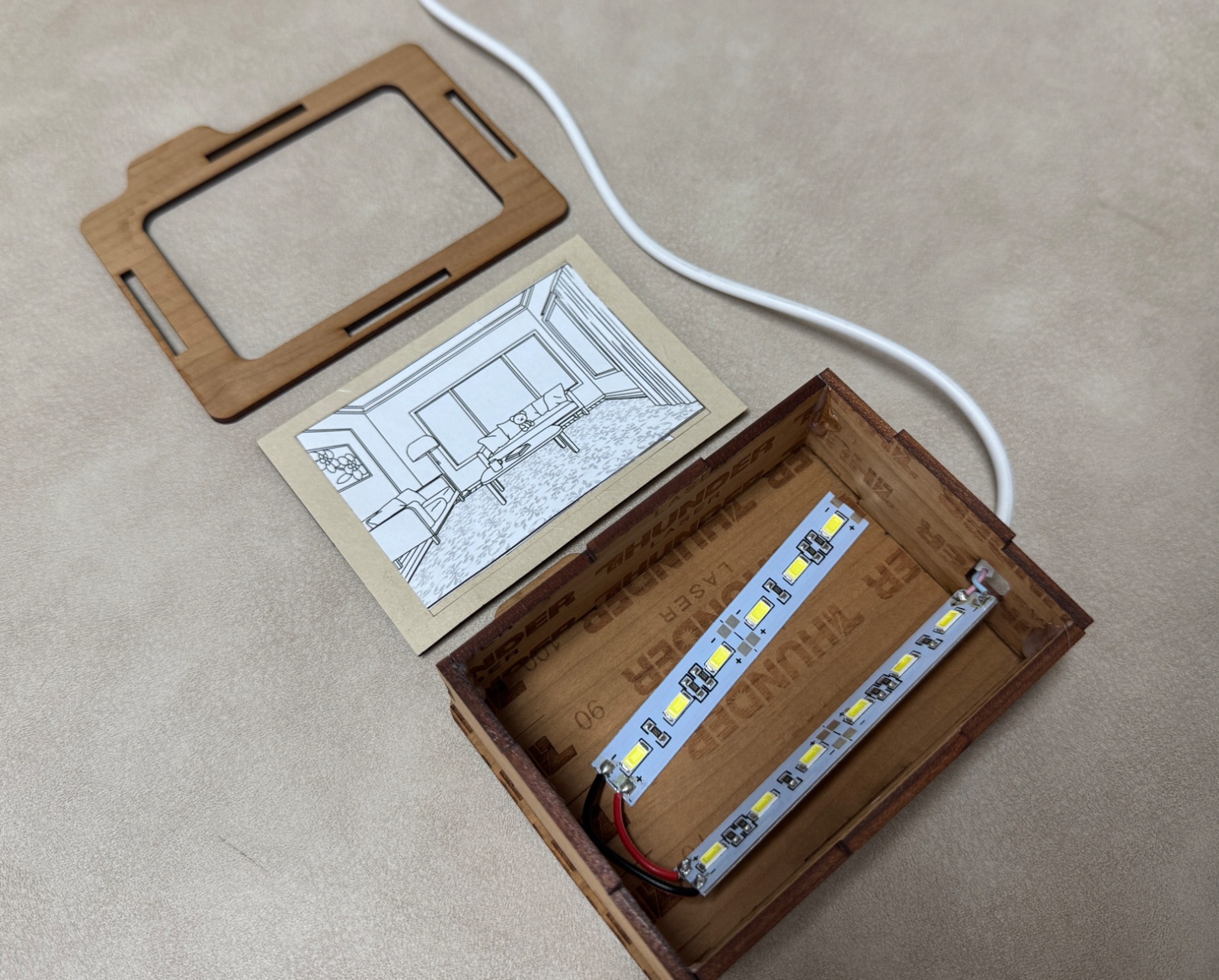

步骤五 组装

本次组装非常简单

在外壳中预埋灯带

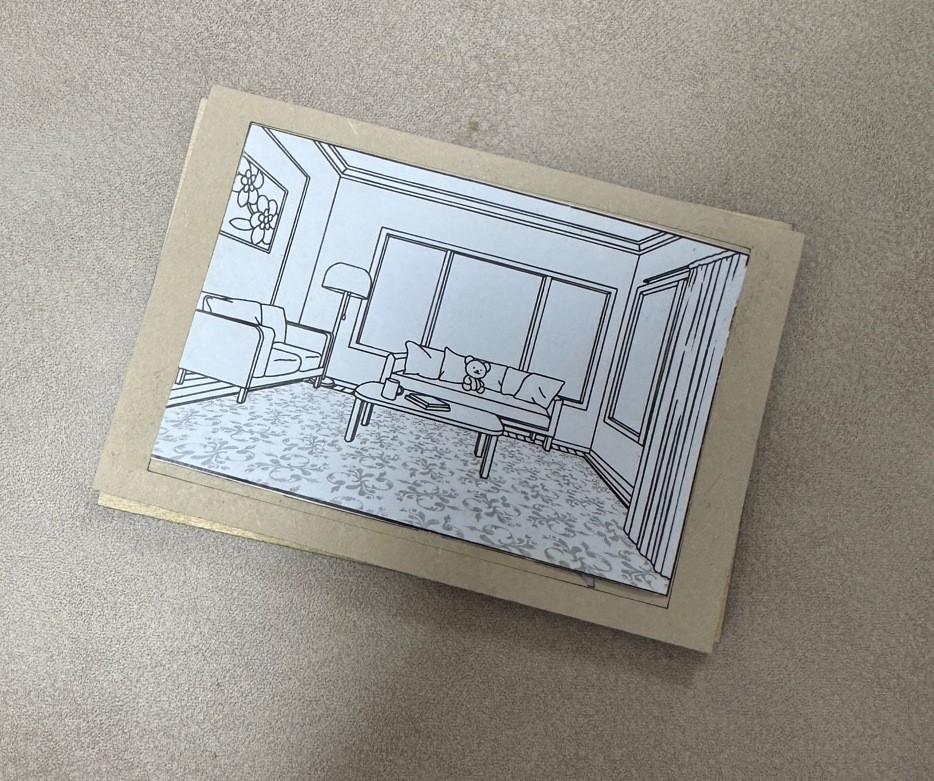

然后把A4纸和卡纸粘贴后装入壳体中

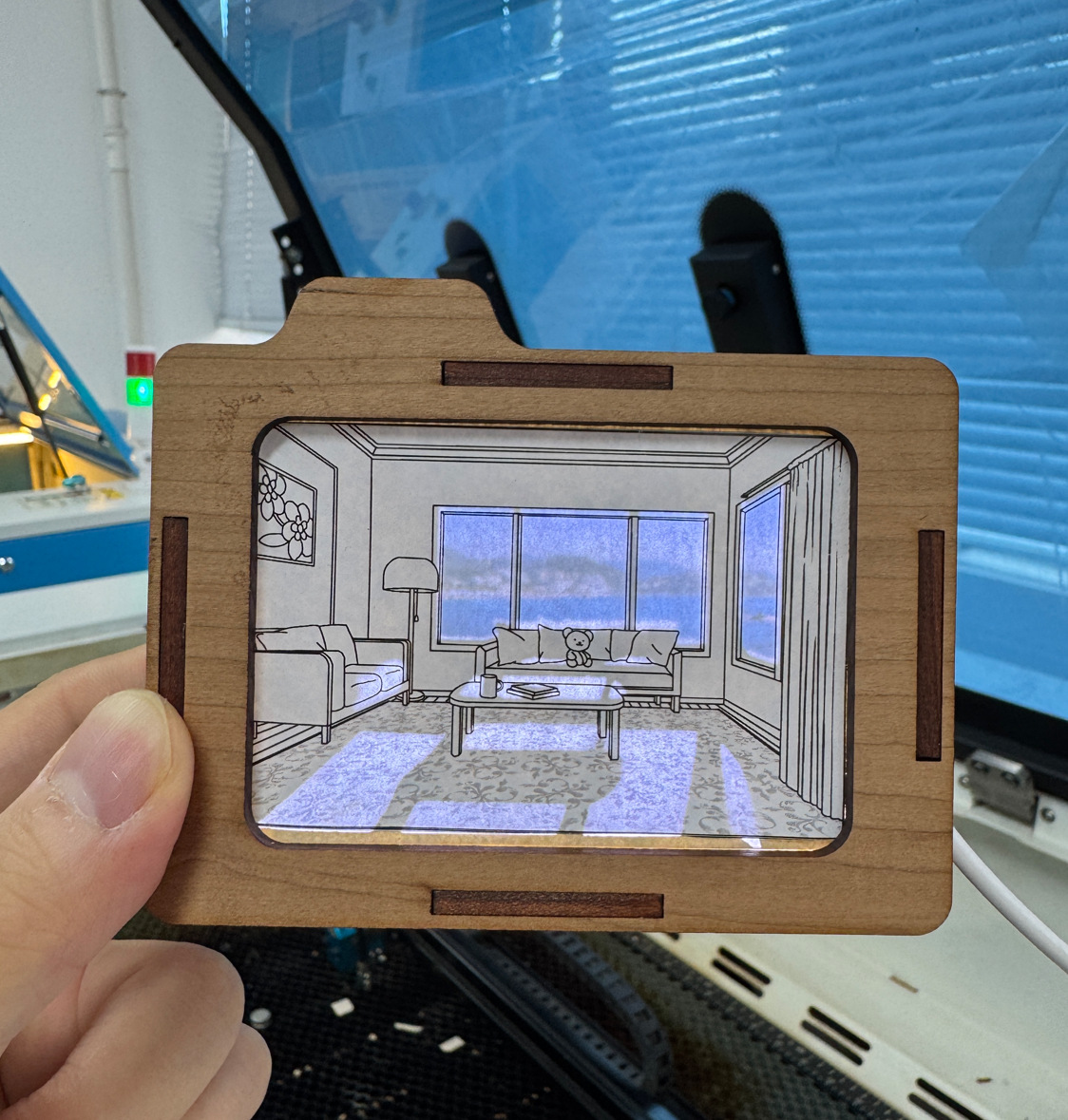

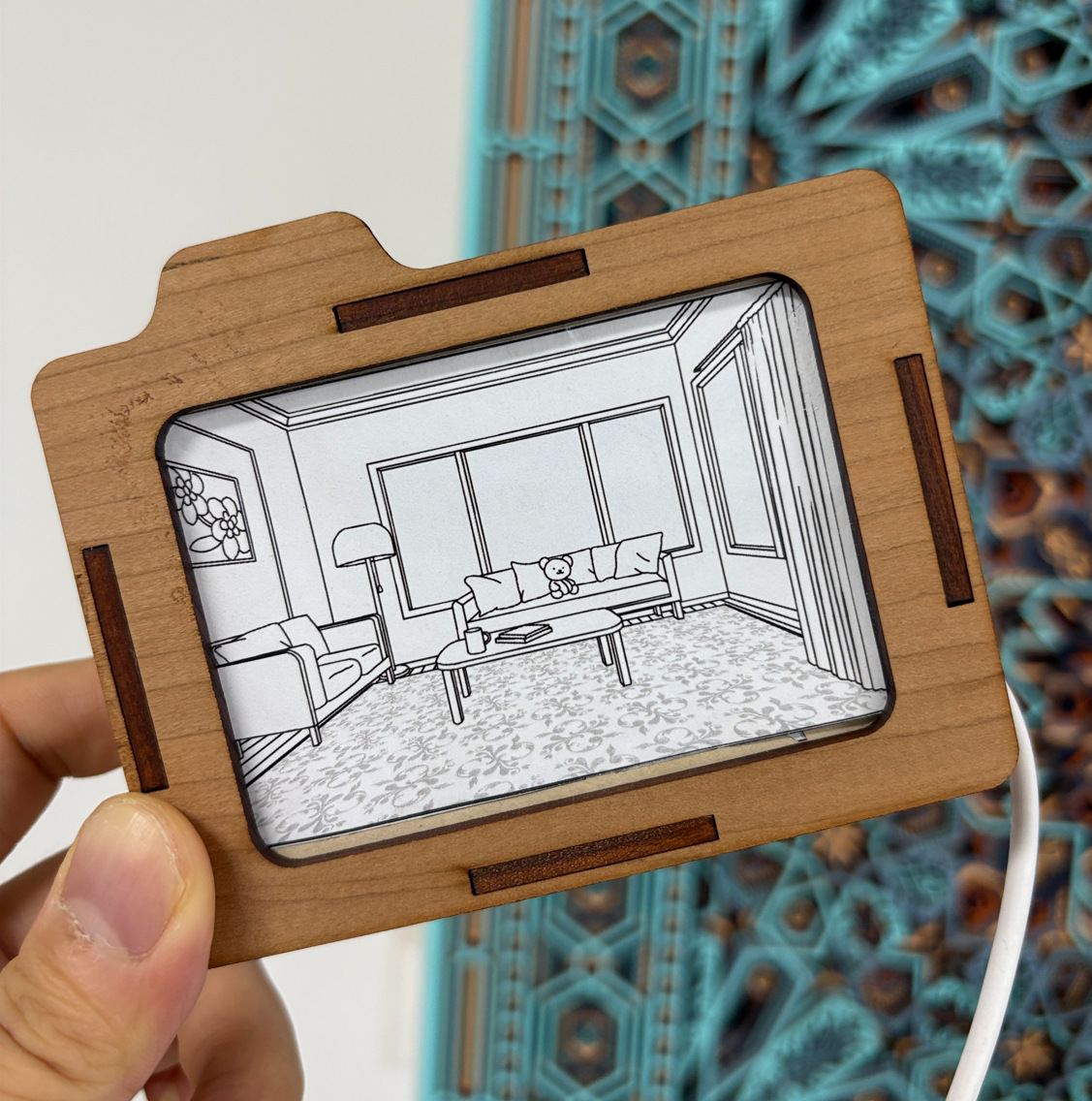

步骤六 成品展示

组装完成后来看一下效果
