猫爪台灯 设计项目
图纸信息
图纸视频
图纸说明
一、作品名称

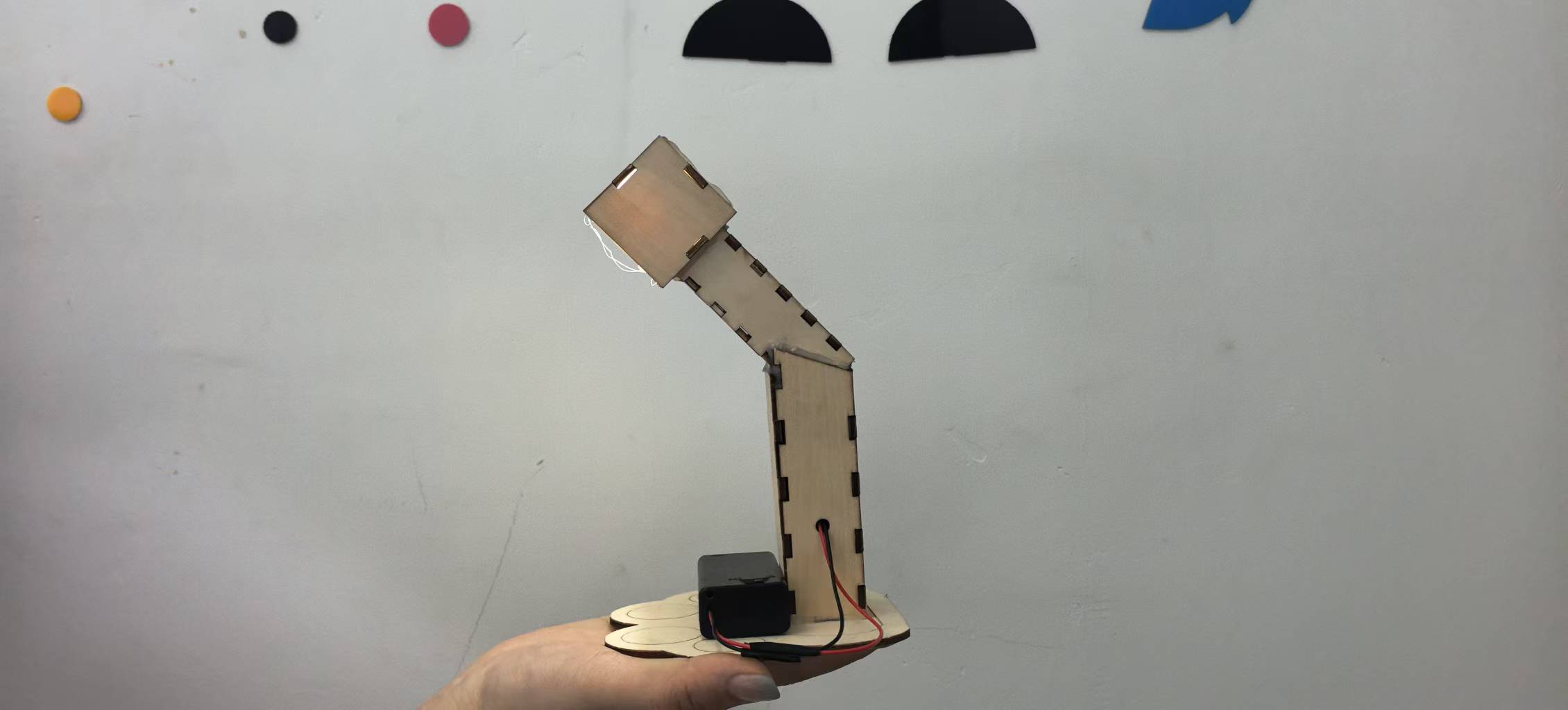

DIY激光切割木质小夜灯
二、制作材料
1. 主体：3mm椴木板，全部用激光切割机裁切出卡扣拼接零件
2. 电路：LED小灯泡、红黑导线、5号电池盒（无源基础电路）
3. 固定：卡扣榫卯结构，无胶水/少量胶加固
三、结构设计亮点
1. 拼接方式：整体采用激光标准榫卯卡扣设计，灯柱分段拼接、底座猫爪造型一体裁切，拆装方便，不用大量胶水固定
2. 灯罩造型：上方方形镂空灯仓，顶部翻盖可开合，方便更换灯泡、检修线路
3. 底座：猫爪形底盘增大接触面积，摆放稳固，防止台灯倾倒
四、原理说明
基础串联电路：电池盒供电→导线连通LED灯珠，闭合回路后灯泡发光，实现照明功能，属于简易电学手工。
五、制作步骤

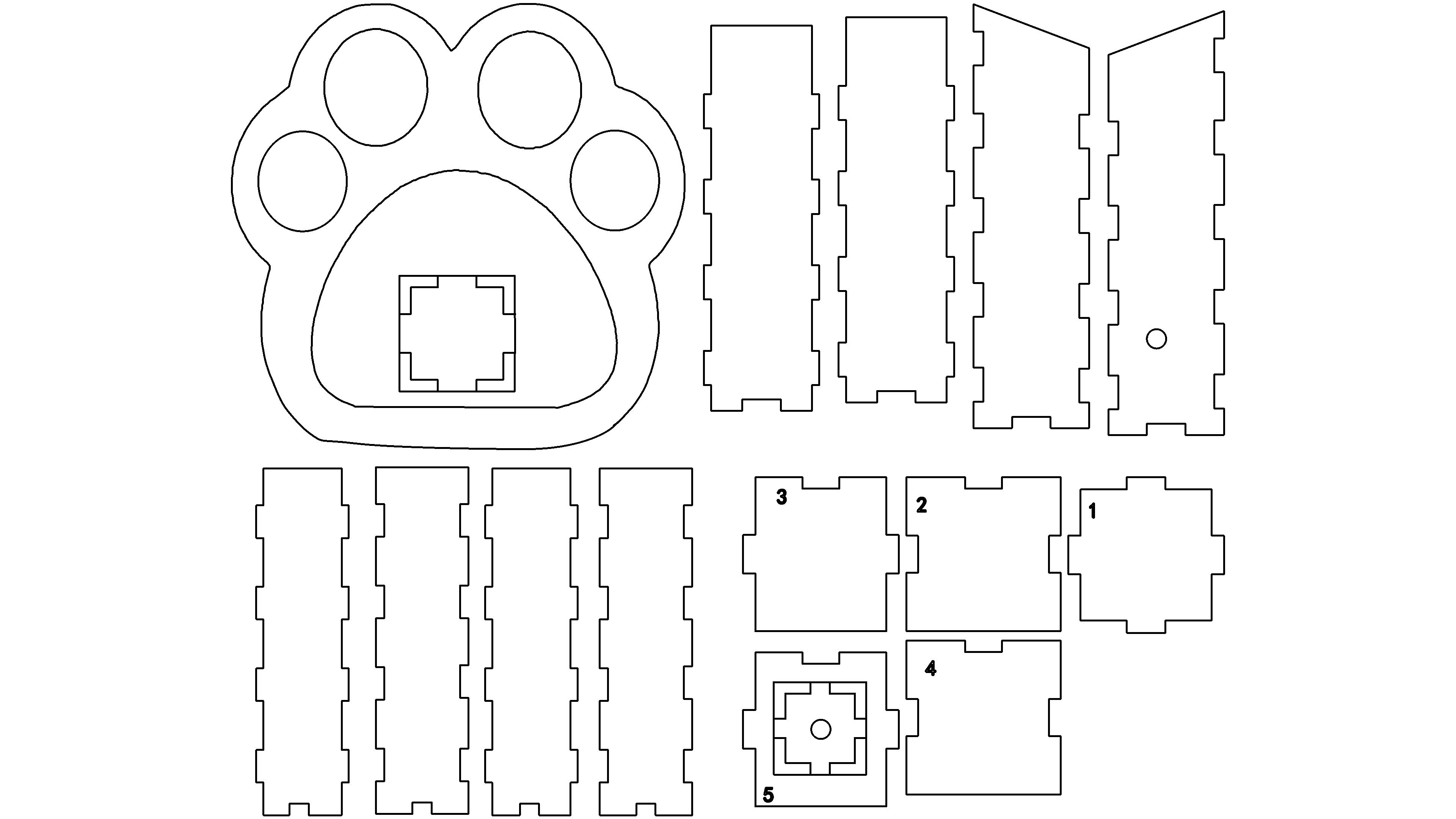

1. CAD画图：绘制底座、灯柱、灯罩的拆分零件图纸，标注卡扣尺寸
2. 激光切割：导入图纸，激光机裁切木板零件
3. 拼装：榫卯卡扣拼接支架与灯罩
4. 接线：串联电池盒与LED灯，固定线路完成成品
图纸文件
台灯
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 3 | 水平单向 | 90 | 30 | 1 |
DIY激光切割木质小夜灯
制作材料
1. 主体：3mm椴木板，全部用激光切割机裁切出卡扣拼接零件
2. 电路：LED小灯泡、红黑导线、5号电池盒（无源基础电路）
3. 固定：卡扣榫卯结构，无胶水/少量胶加固
三、结构设计亮点
1. 拼接方式：整体采用激光标准榫卯卡扣设计，灯柱分段拼接、底座猫爪造型一体裁切，拆装方便，不用大量胶水固定
2. 灯罩造型：上方方形镂空灯仓，顶部翻盖可开合，方便更换灯泡、检修线路
3. 底座：猫爪形底盘增大接触面积，摆放稳固，防止台灯倾倒
四、原理说明
基础串联电路：电池盒供电→导线连通LED灯珠，闭合回路后灯泡发光，实现照明功能，属于简易电学手工。
五、制作步骤
1. CAD画图：绘制底座、灯柱、灯罩的拆分零件图纸，标注卡扣尺寸
2. 激光切割：导入图纸，激光机裁切木板零件
3. 拼装：榫卯卡扣拼接支架与灯罩
4. 接线：串联电池盒与LED灯，固定线路完成成品
