小电视机存钱罐 设计项目
图纸信息
图纸视频
图纸说明
复古萌趣小电视存钱罐作品说明
本作品是一款兼具桌面装饰性与实用储蓄功能的激光切割文创产品。设计理念源于老式黑白电视机的经典造型，提取标志性双天线与圆润方正机身元素，搭配软萌猫咪面部图案，将复古怀旧感与治愈系风格巧妙融合。灵感来源于知名视频平台的经典小电视IP形象，赋予作品更强的辨识度与情感共鸣。
核心创新点为一体化榫卯卡扣结构，无需胶水、螺丝等辅料，整体拼接紧密稳固，边角做圆角打磨处理，大幅降低磕碰破损风险，提升耐用性。
制作材料选用4mm厚天然椴木板，纹理自然、质感温润且环保。制造工艺采用激光切割，参数设置为功率65W、切割速度15mm/s，单次切割即可完成所有部件的精准加工。组装流程极简，仅需将两大核心板块对齐卡合即可完成，制作过程未遇到明显技术难题。
关联活动
本激光切割设计图参与活动： “焕新家居，激光造趣”——家居用品主题激光造物比拼活动

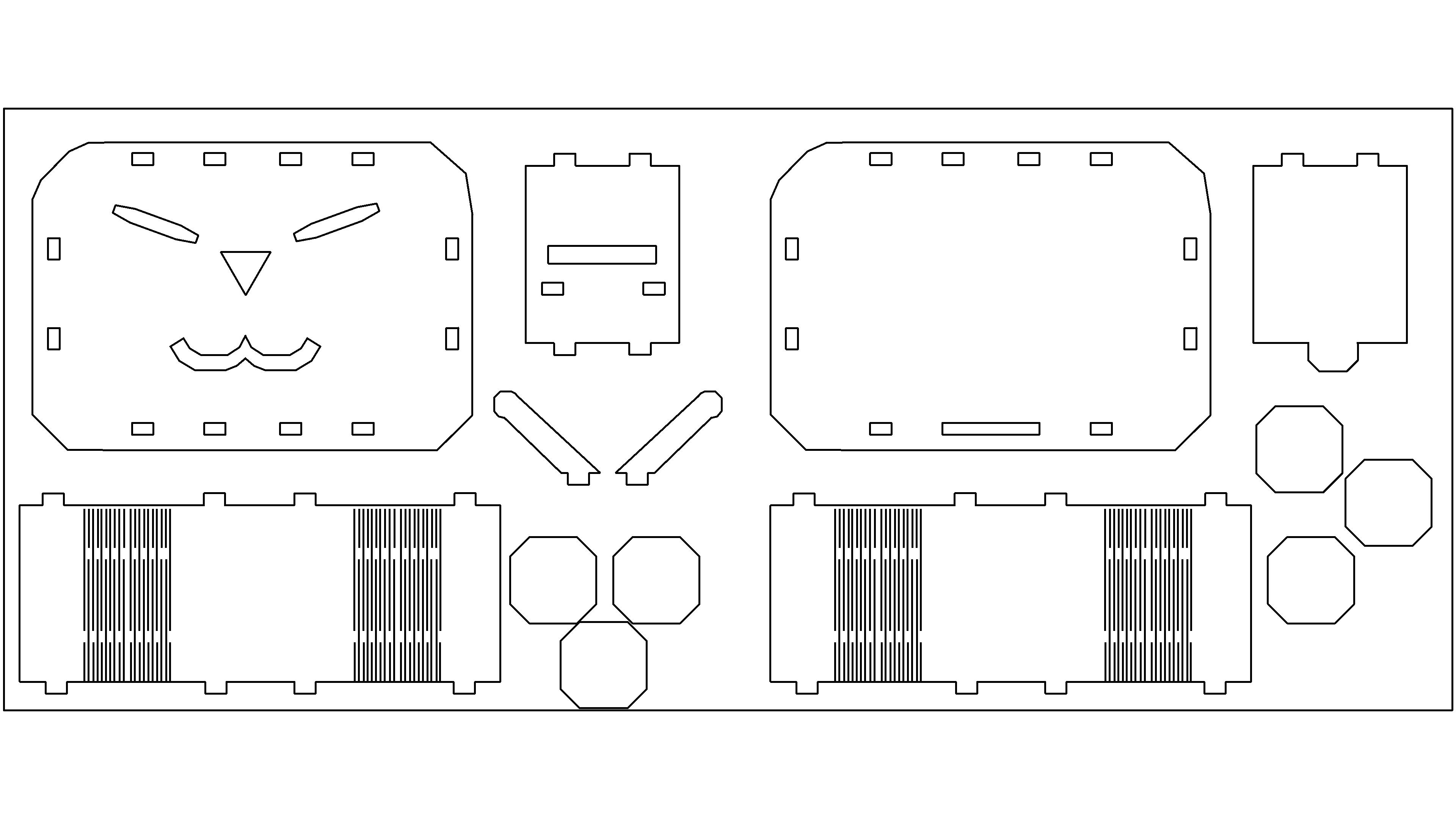

图纸文件
存钱罐
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 木板 | 水平单向 | 65 | 15 | 1 |
切割过程
1. 前期准备：将4mm厚椴木板平整固定在激光切割机工作台面上，调整平台水平，清除木板表面灰尘与杂质，确保切割面无翘曲、无遮挡。
2. 参数设置：导入设计好的矢量切割图纸，设置切割参数为：激光功率60W、切割速度15mm/s、切割次数1次，开启吹气功能，避免切割过程中木板碳化发黑。
3. 试切校准：在木板边角位置进行1-2次试切，验证切割深度是否完全穿透板材，同时检查榫卯卡扣的配合精度，若出现过紧或过松的情况，微调图纸公差或切割参数。
4. 正式切割：启动设备开始切割，过程中全程观察，确保板材无位移、无燃烧冒烟异常，待切割完成后，先关闭激光源，待板材冷却至室温后，再取出成品部件。
5. 部件清理：用砂纸轻轻打磨切割边缘的毛刺与焦痕，清理榫卯槽内的木屑，为后续拼接做好准备。

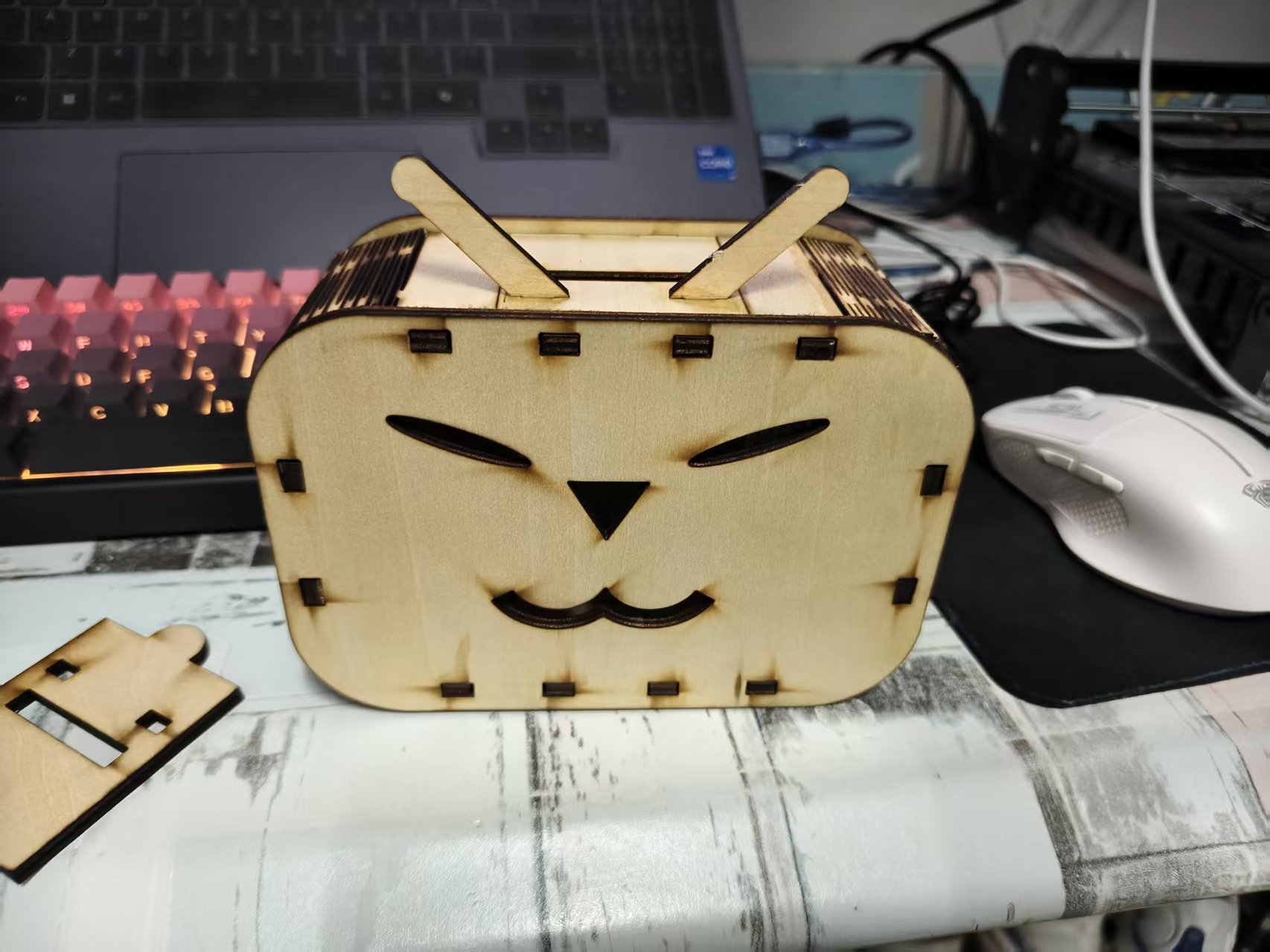

拼装过程
1. 部件清点与预处理：取出激光切割完成的所有板材部件，用细砂纸轻磨榫卯接口与边缘的毛刺、碳化痕迹，确保拼接面光滑无卡顿；同时清理部件表面的木屑，避免杂质影响拼接精度。

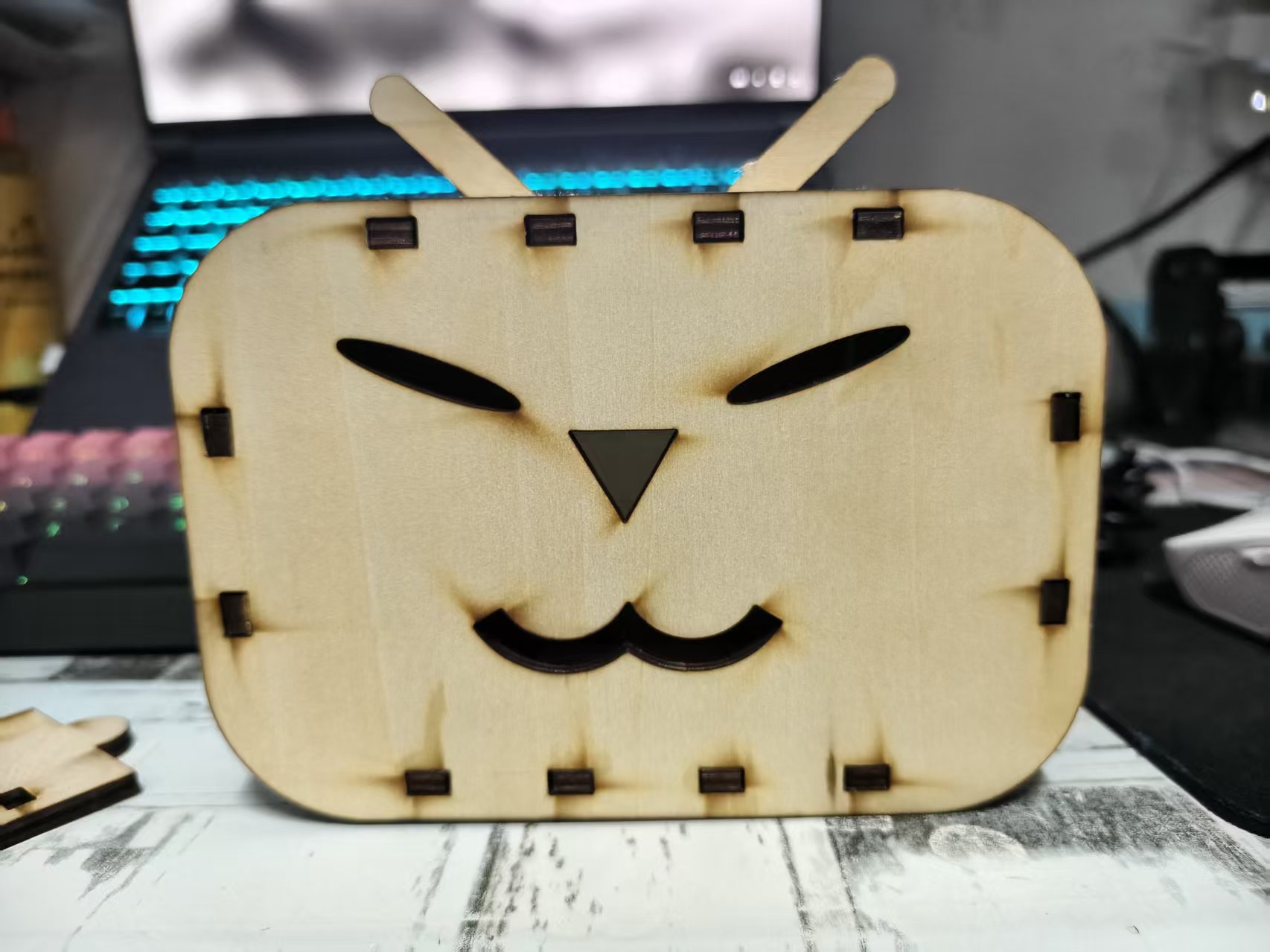

2. 主体侧板拼接：将两块带猫咪面部图案的主体侧板平放，确认榫卯卡槽方向一致，分别取出对应尺寸的顶板、底板与侧板部件，将卡槽对齐，轻轻按压嵌入，形成存钱罐的基础框架。
3. 天线部件安装：将两根“天线”部件对准顶板上的预留卡槽，垂直按压到位，确保天线安装牢固、不晃动，还原老式电视机的标志性造型。
4. 卡扣加固与整体调整：检查所有榫卯接口是否完全卡合，无松动或错位；轻推拼接后的整体结构，确认框架稳固，无摇晃或缝隙；若有轻微卡顿，用砂纸微调接口后再次卡合，完成拼装。
5. 功能验证：最后检查顶部的硬币投币口是否通畅，确认整体结构无松动、无破损，拼装完成。
