[font="][font=微软雅黑][size=15pt]一、设计理念：[/size][/font][/font]

[font="][font=微软雅黑][size=16px] 在山东半岛的最东端有这样一座小城，它四季分明，舒适宜居，风景秀丽，街道整洁，它就是近年来的网红城市之一——威海，本项目旨在通过此活动宣传一下这座美丽的小城。[/size][/font][/font]

[font="][font=微软雅黑][size=15pt]二、灵感来源：[/size][/font][/font]

[font="][font=微软雅黑][size=12pt] 本项目选择了威海的3个有名的地标性建筑，也是网红景点，它们分别是大相框、幸福门、刘公岛的邓世昌雕像。利用相框和门的特性，做到了相框中有幸福门，幸福门后是邓世昌雕像。作品宣传威海的同时，将刘公岛的邓世昌雕像放在小夜灯的中间最深处，也是处于缅怀先烈的考虑，近代以来，一代代先烈抵御外侮抛头颅洒热血，而今，我们当思幸福生活来之不易。最后，欢迎各地的朋友来威海，走遍四海，还是威海。[/size][/font][/font]

[font="][font=微软雅黑][size=12pt] [/size][/font]

[/font]

dismall_tuku

图纸文件

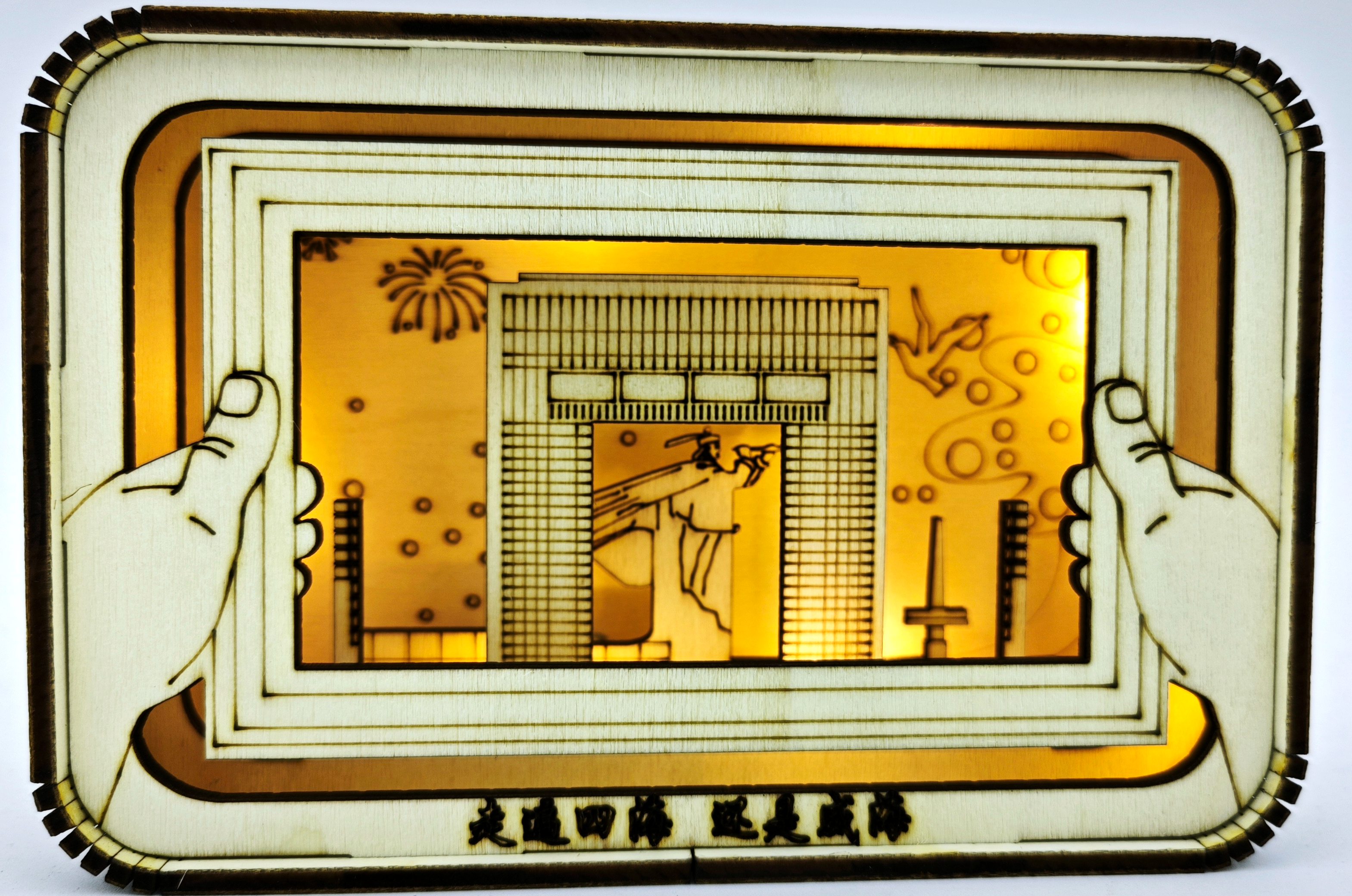

威海地标小夜灯

基本参数

加工时间

0:7:22

步骤一：描绘轮廓

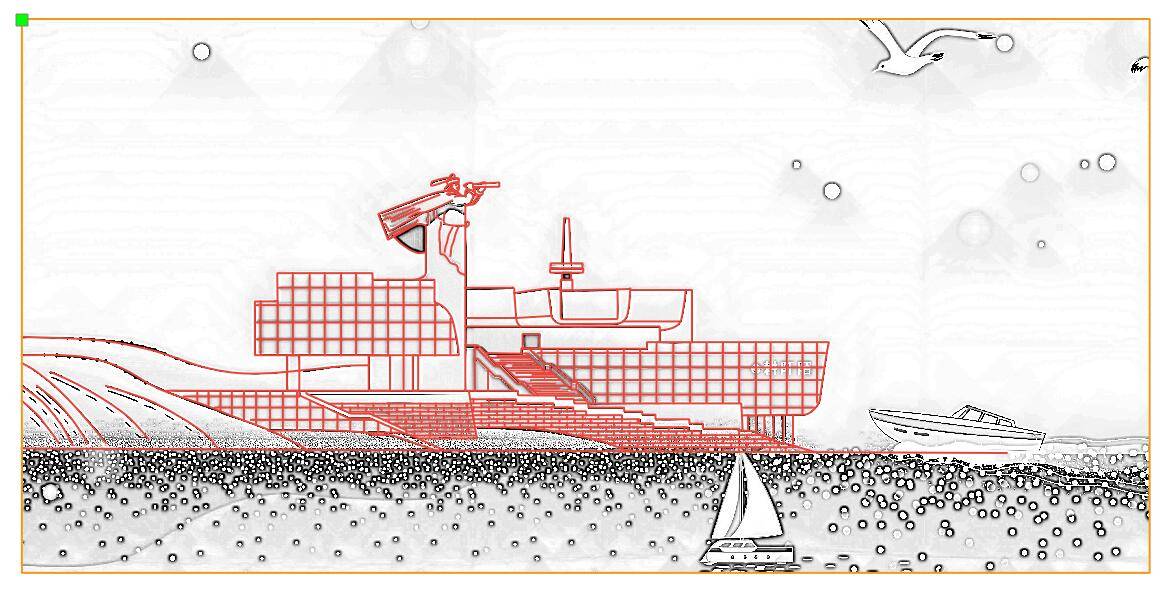

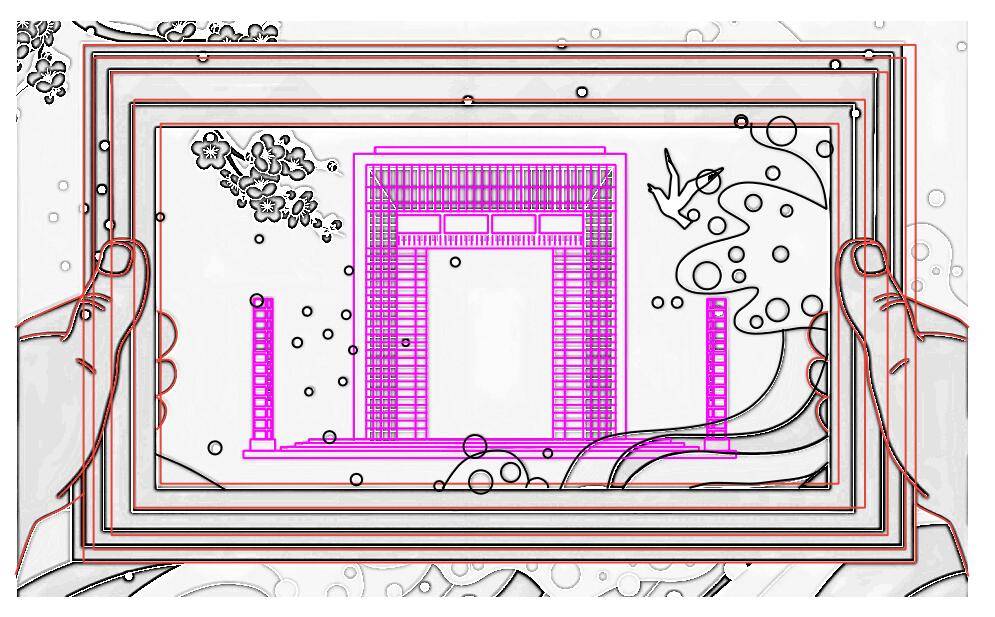

在浏览器中以威海地标、大相框、幸福门、甲午海战纪念馆手绘图等关键词进行搜索，并没有搜到令人满意的手绘图，好在搜索到了两个漫画风格的图片，然用lasermaker轮廓提取和inkscape临摹位图轮廓都并不能取得满意的效果，便这两幅图为基础，用曲线工具将其轮廓描绘出来。

步骤二：绘图

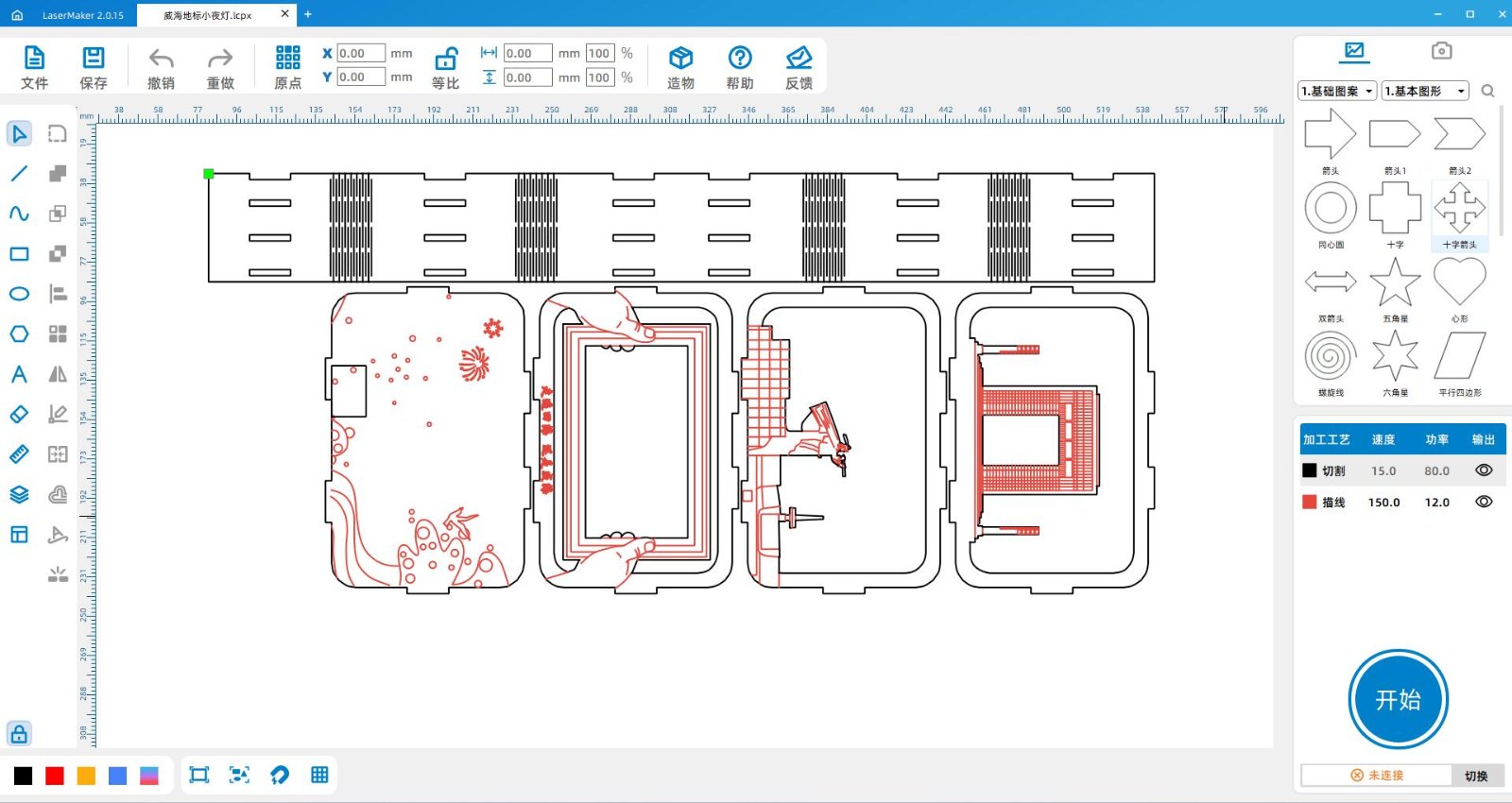

在图库中选择一款合适的模板，将上一步描绘的轮廓与4块板子一一组合，并将每块板子群组，随时居中对齐查看效果，将多余的线条打断并删除，再排版，设置好图层和加工参数，其中，红色为描线，黑色为切割，得到最终的加工图纸。

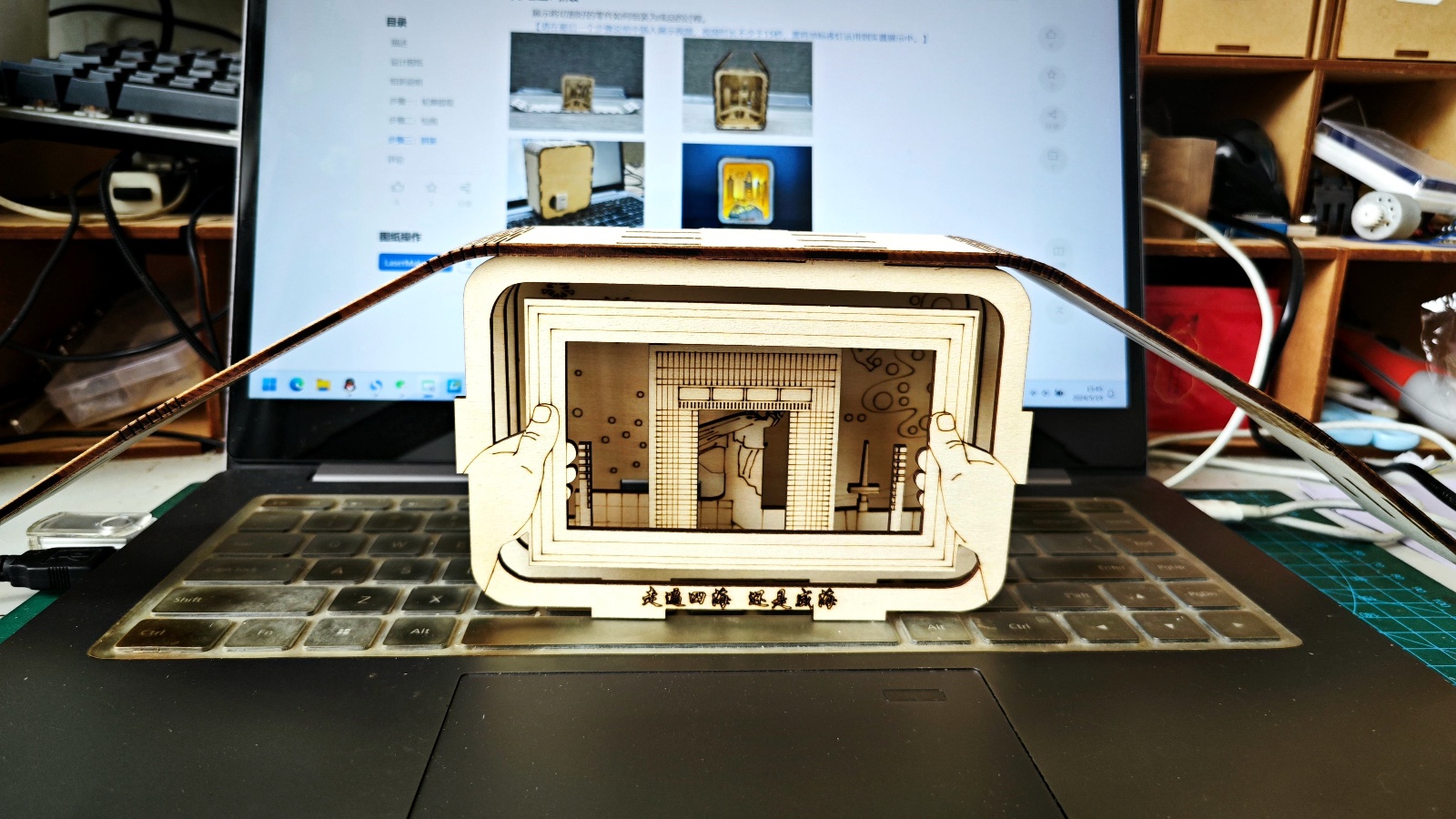

步骤三：拼装

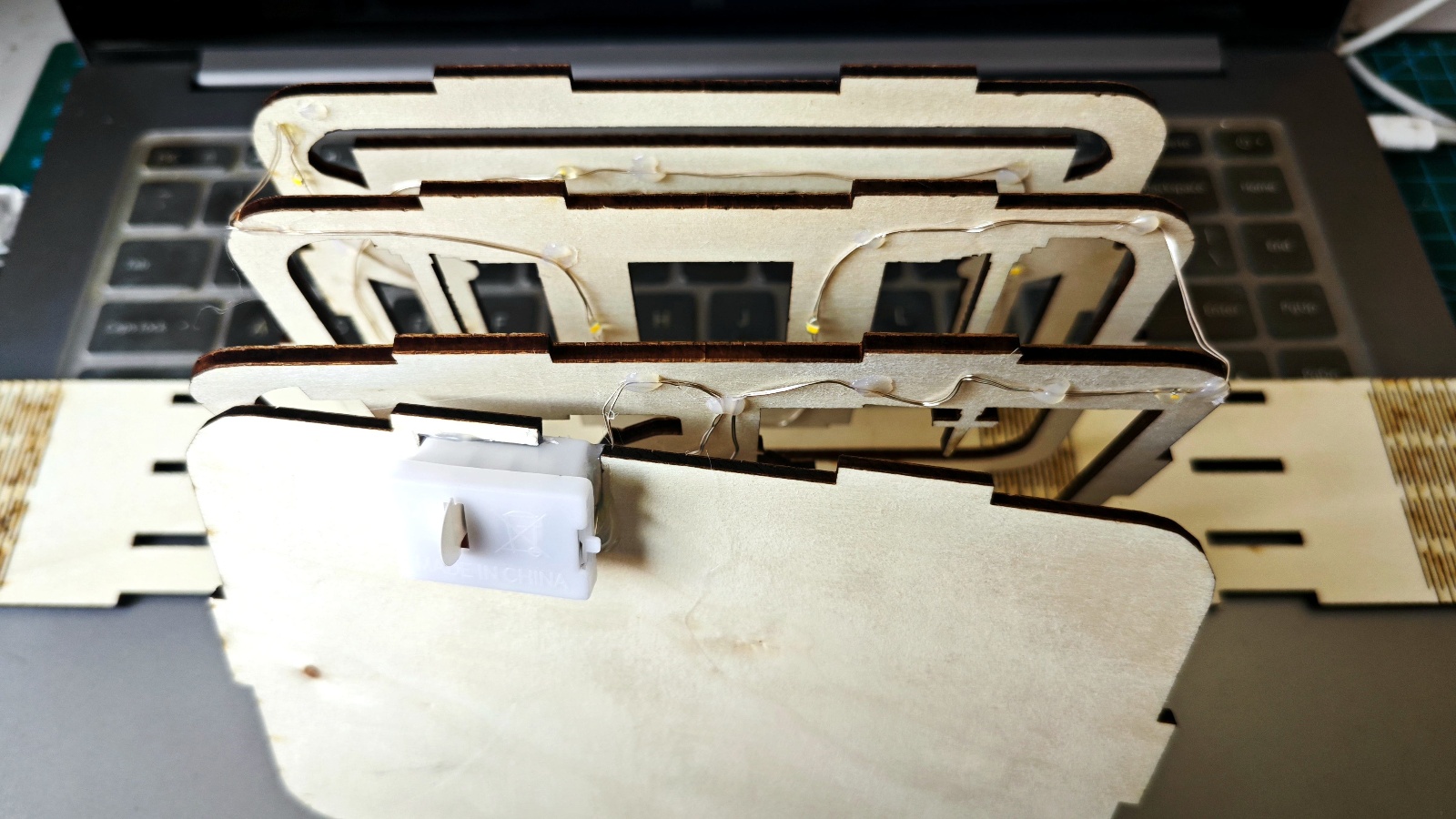

将切割好的所有零件取出，大致摆放好，查看效果，然后，将小灯用热熔胶从最后面的板子依次往前粘，尽量将小灯和线粘在前三块板子的背面，这样能够将小灯和线隐藏得比较好，起到不见灯而见灯光的效果。

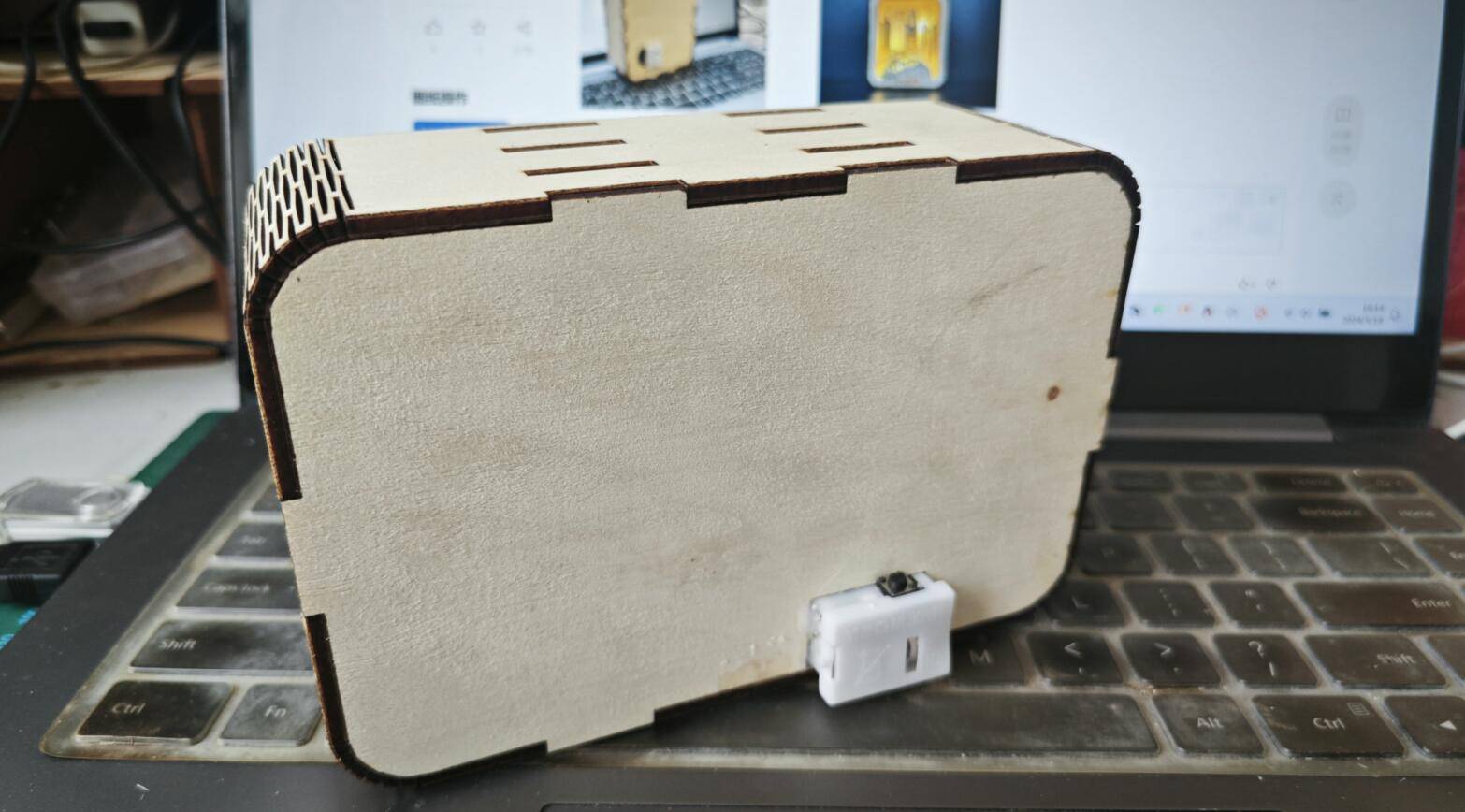

需要注意的是：本次作品较小，虽设置了激光补偿，将包围结构的开口设置在下方能够让作品更加稳固；在折弯处少量涂抹胶水可以在一定程度上避免其断裂。
