星星壁灯装饰灯 设计项目
图纸信息
lcpx
wall lamp
239.84 X 329.43
激光类型:
二氧化碳射频管
|
功率: 55 |
时间: 0:1:42分钟
图纸视频
图纸说明
项目背景
上一次有粉丝说我小酱在做灯的路上一去不复返了
确实，今天给大家分享又是一个星星装饰灯
图纸文件
wall lamp
基本参数
二氧化碳射频管
55
0:1:42
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 3mm彩色亚克力 | 水平单向 | 99 | 30 | 1 |
设计思路
这次我们使用彩色亚克力来完成作品
需要提前准备彩色亚克力和灯板，然后设计成菱形叠加的形状
器材清单
3mm彩色亚克力板
灯板60mm
黑色尼龙柱若干
尼龙螺丝螺母若干
图纸

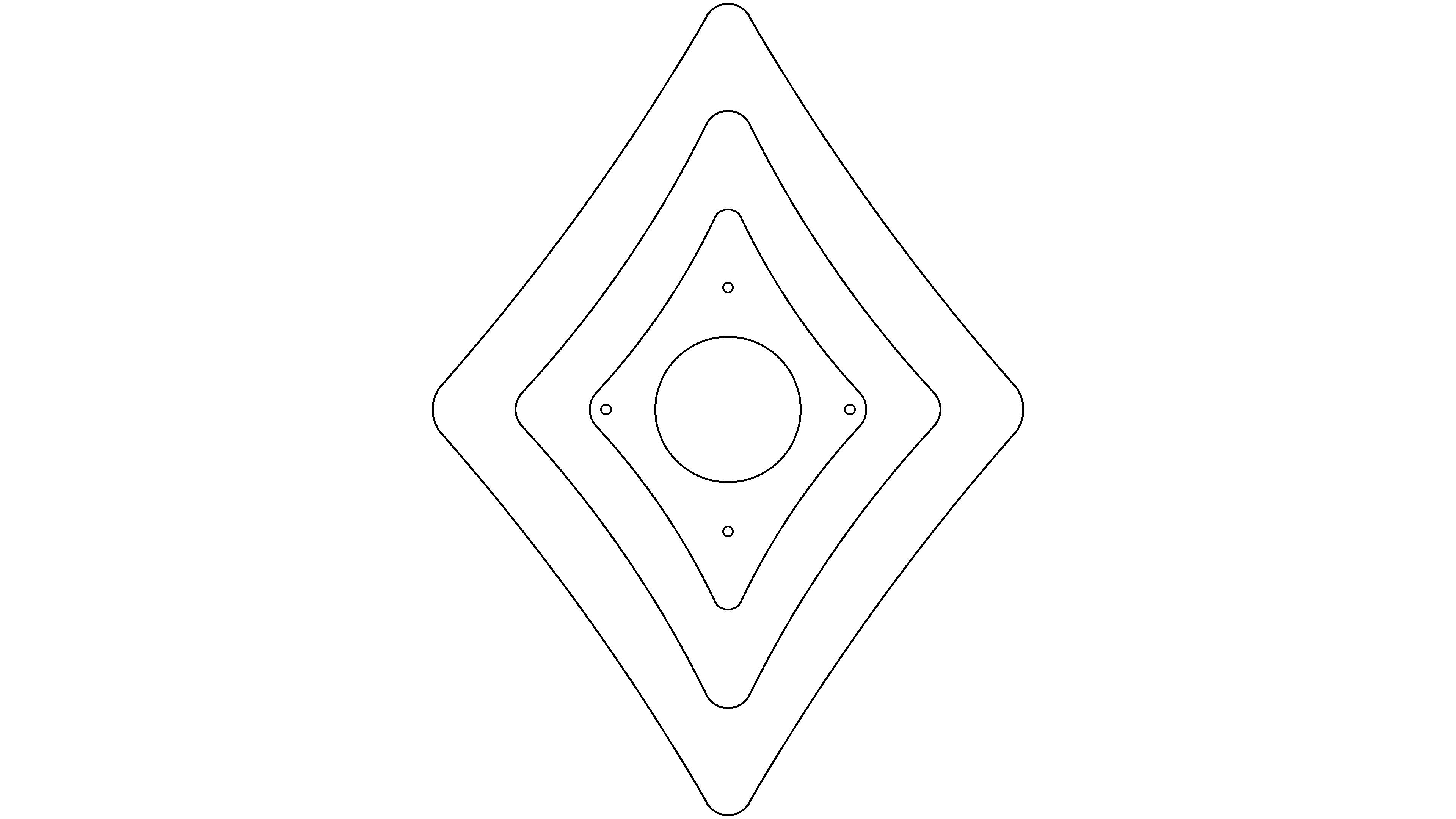

菱形结构设计如下
加工零件
将设计好的图纸进行加工，加工完成后的零件如下图

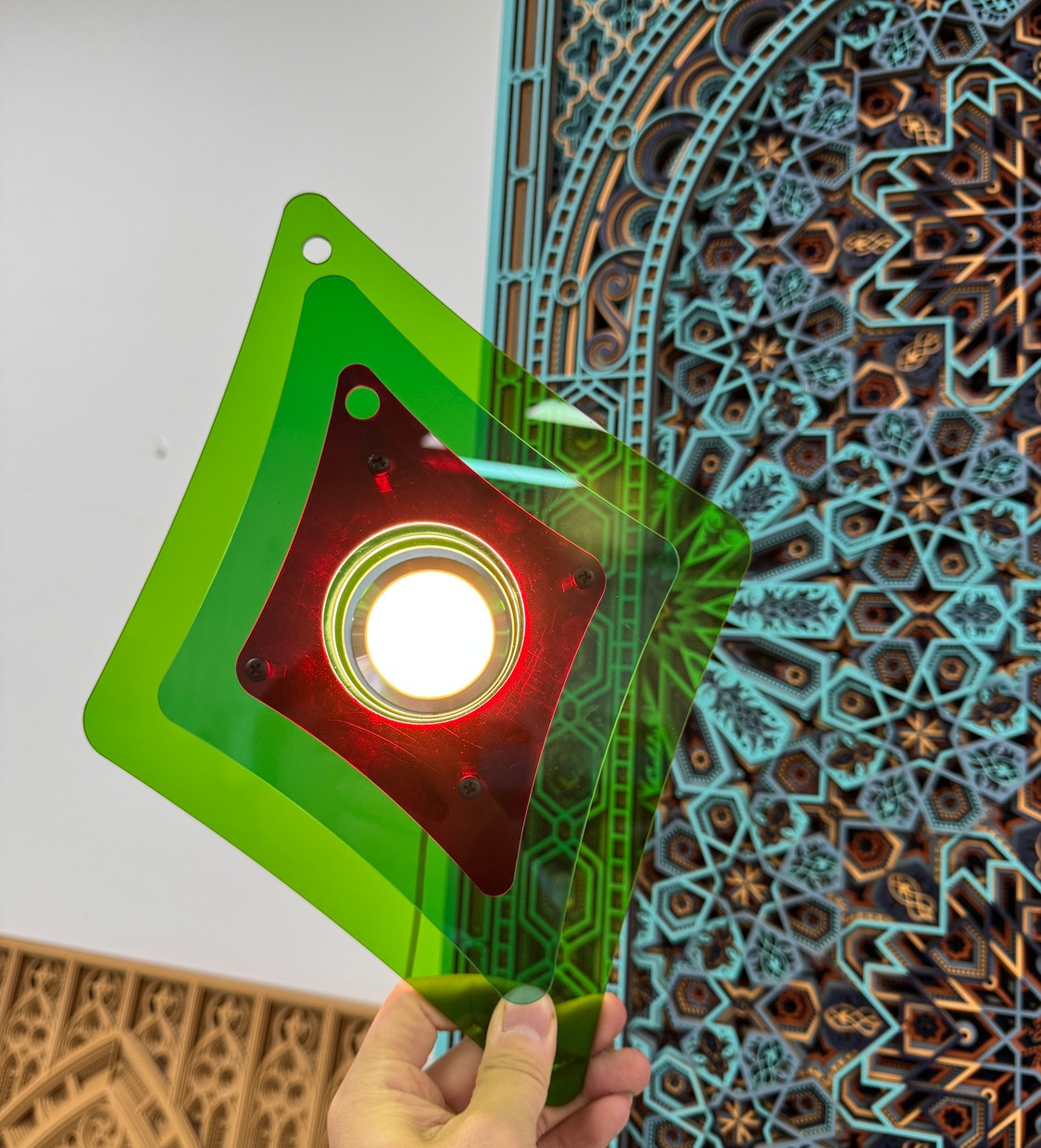

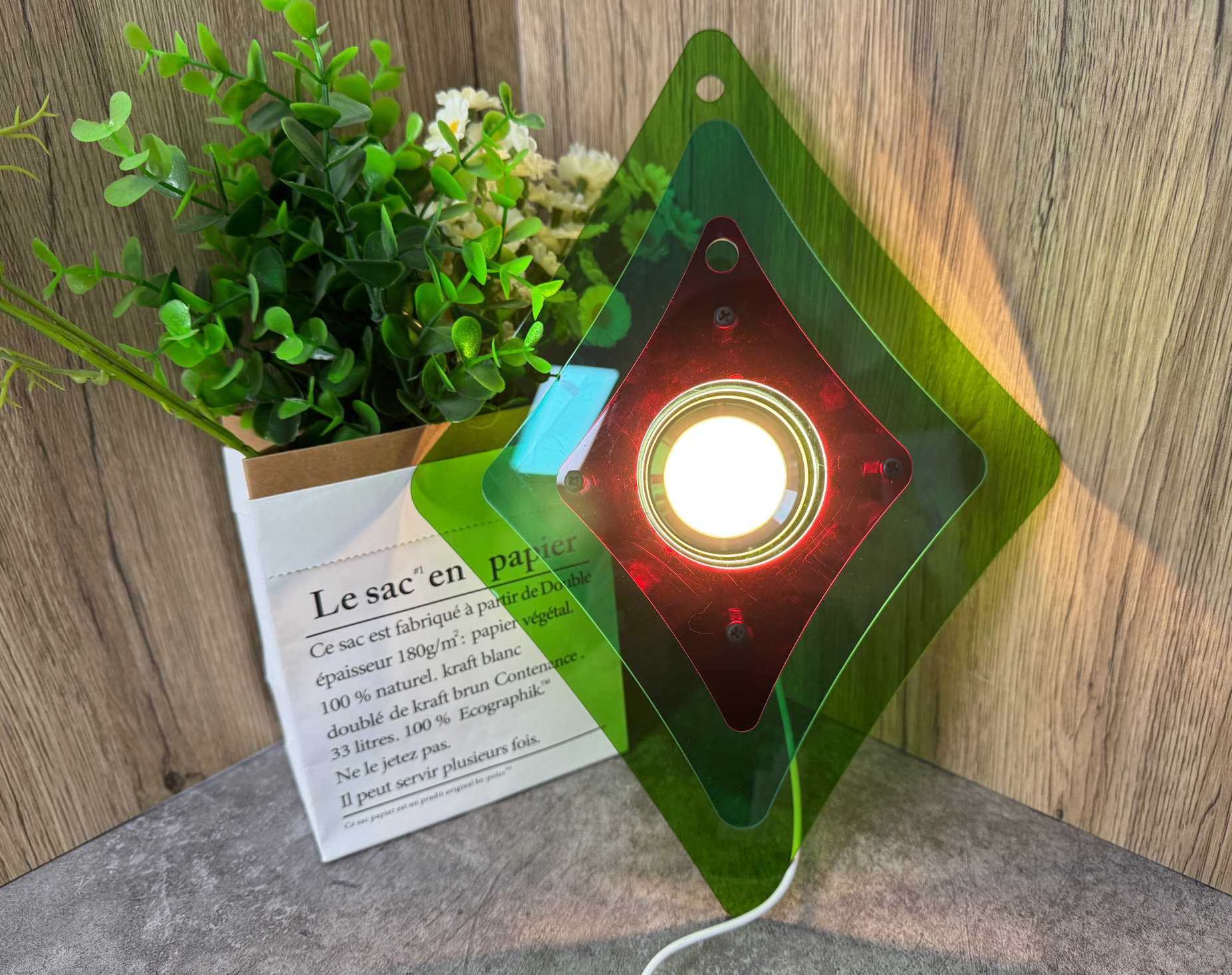

成品展示
