项目名称《识色留声机》
单位:济南九中
作者:葛雷

《道德经》第十二章说:五色令人目盲;五音令人耳聋;五味令人口爽;驰骋畋猎令人心发狂;难得之货令人行妨。是以圣人为腹不为目,故去彼取此。色彩是引起我们共同的审美愉悦的最为敏感的形式要素,它直接影响人们的感情。音乐用组织音构成的听觉意象,来表达人们的思想感情与社会现实生活的一种艺术形式,也是最能即时打动人的艺术形式之一。旋律响起人们往往无法抗拒的立即处于音乐的氛围当中。现实中每个人都有独特的音乐与颜色直觉联系,《识色留声机》项目将和您一起解密色彩转换为声音的奇妙过程。

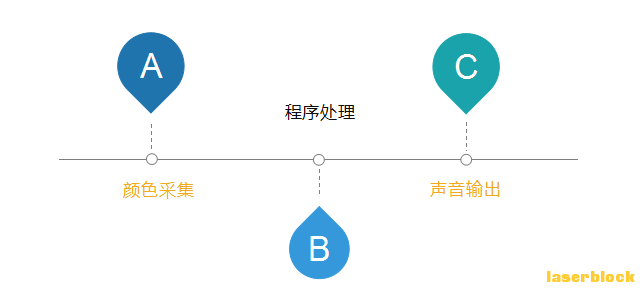

制作步骤

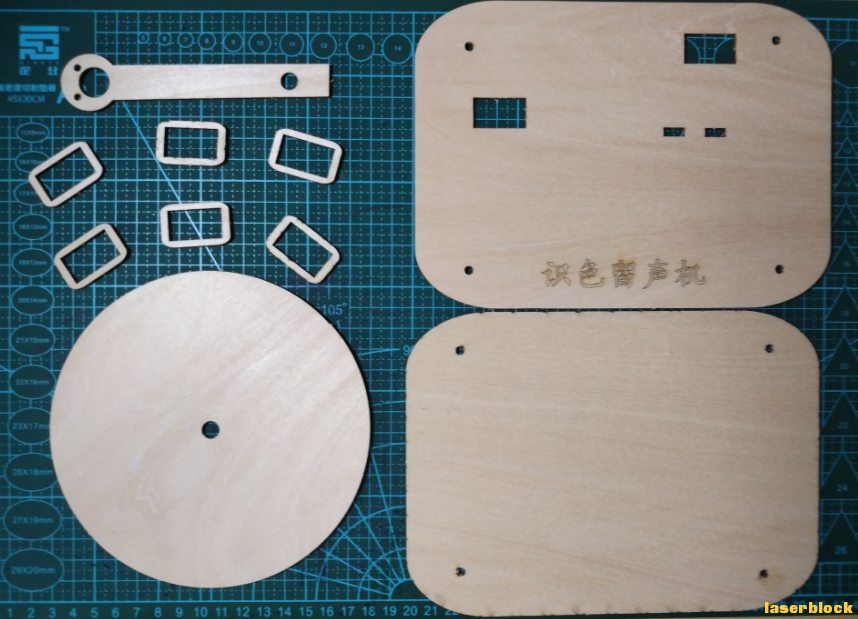

一、设计图纸,激光切割件一套


二、其他硬件
1.掌控板*1
2.micro:bit掌控I/O扩展板
3.I2C颜色识别传感器 - TCS34725*1
4.180舵机*1
5.360舵机*1
6.M3螺母4个 ,M3*6螺丝6个
7.M3*20铜柱8个(此处可用M3*50 铜柱 4个代替)
7.热熔胶枪,稍许地方需要粘
三、组装
颜色识别器使用M3*6的螺丝,左右各一个即可,不用安装螺母。

4.png 5.png

安装上盖板舵机,左侧是360舵机,右侧是180舵机
注意:舵机的可用小的木质小框粘贴踮起来,方便调整探针的高度;此处需要稍许热熔胶粘贴舵机和木板底座;
180舵机白色塑料需要和探针杆粘贴在一起;360舵机需要展特圆形唱盘。



下盖板安装

装探针和唱盘

组装完成

四、部分程序
软件 mind+1.6.2 1.主程序,加电后屏幕显示提示,舵机,蜂鸣器初始化,其中Tnum变量0-1的判断,实现按钮模块功能;

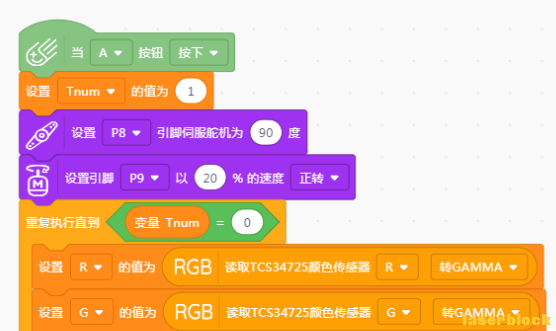

2.按钮A按下,180舵机转到指定位置,360舵机开始正转,颜色模块识别并反馈数值;变量R、G、B对应红、绿、蓝的颜色数值;
如果红色>蓝色 同时 红色>绿色,演奏1;
如果绿色>红色 同时 绿色>蓝色,演奏2;
如果蓝色>红色 同时 蓝色>绿色,演奏3;


3.按钮B按下,180舵机归位,360舵机、颜色模块、蜂鸣器停止工作;
