    【作品名称】:掌控板智能台灯
    【作品类别】:智能装置类
    【作   者】:康留元
    【单   位】:河南省汝州市第二高级中学
    【领   域】:信息技术 人工智能 语音识别

    一、【作品概述】
         台灯是家庭中必备的小家电,无论老人起居,还是孩子读书,都是常用的小家电。作品通过LaserMaker建模和掌控板2.0的语音AI技术相结合,掌控板智能台灯针对不同人群,设计两种控制台灯的模式,儿童模式使用手动控制,儿童触摸掌控板P 、Y、T、H、O、N触摸按键,控制台灯不同状态,老人模式使用语音控制,通过灵敏掌控板麦克风控制台灯的不同状态,方便生活的目的,
    二、【创作过程】
    (一)创意来源
        当夜幕降临,当打开线条简洁的木色台灯,透过灯罩的光线,温暖而柔和,舒适的光线,瞬间充满整个居室。既保护孩子的双眼,又让房间具有亲和力,身处其中,让我们感受到真正的 放松。我们设计一台《掌控板智能台灯》。
    (二)功能实现
    《掌控板智能台灯》设计简单,选材易取,操作简单,性价比高的产品,两种
    模式控制台灯。儿童模式使用手动控制台灯:
    1.当触摸掌控板P 键,打开台灯;
    2.当触摸掌控板Y键,关闭台灯;
    3.当触摸掌控板T键,台灯打开黄灯;
    4.当触摸掌控板H键,台灯打开绿灯;
    5.当触摸掌控板O键,台灯亮一点;
    6.当触摸掌控板N键,台灯暗一点;


    老人模式使用语音控制台灯:
    7.当语音发出开灯指令,打开台灯;
    8.当语音发出关灯指令,关闭台灯;
    9.当语音发出黄灯指令台灯打开黄灯;
    10.当语音发出绿灯指令台灯打开绿灯;
    11.当语音发出亮一点指令台灯亮度达到100;
    12.当语音发出暗一点指令台灯亮度降低10;
    通过灵敏掌控板麦克风控制台灯的不同状态,方便生活的目的,
    (四)【创作实现过程】
    1.手绘设计图(图1-图3)
    图1.掌控板智能台灯手稿
    微信图片_20201004214859.jpg 微信图片_20201004214905.jpg
    图2.台灯灯罩手稿
    微信图片_20201004220055.jpg 2.jpg
    图3.台灯灯罩设计草图


    2.主要材料
    (1)掌控板X1(图4掌控板);
    (2)掌控宝X1;
    (3)RGB灯X1;
    (4)LaserMaker建模套件X1;
    (5)螺丝、螺母、十字螺丝刀X1 ;

    (6)电烙铁松香焊锡X1;
    图4掌控板
    3.软件:
    (1)LaserMaker 激光建模软件1.5.89(图5)
    (2)mPython0.5.1
    4.硬件:
    (1)掌控板X1
    (2)掌控宝X1
    (3)RGB灯X1
    图5.LaserBlock

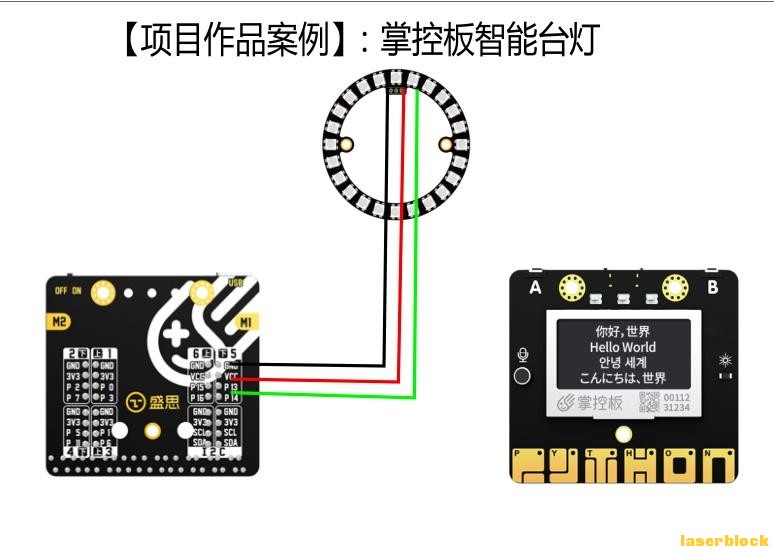

    5.电路图:(图6)
    图6电路图


    6.激光建模(图7-图9)
    图7台灯底座设计
    图8台灯支架设计
    图9台灯灯罩设计

    8.台灯搭建图:(图10-图16)
    图10.台灯支架

    图11.台灯底座

    图12.台灯底座上下盖

    图13.台灯支架组装

    图14.台灯的RGB灯

    图15.台灯的固定螺丝

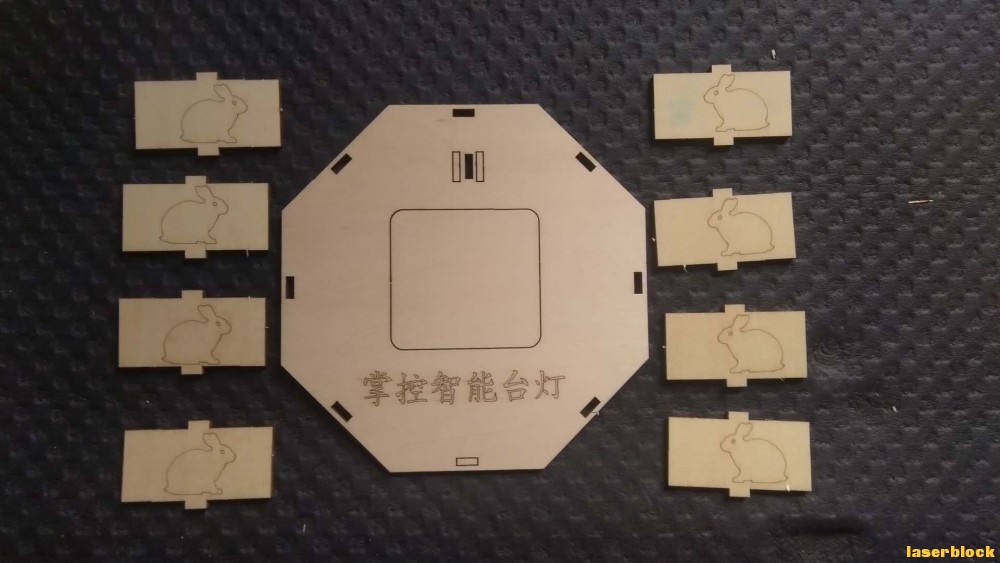

    图16.组装后台灯

    7.程序流程图

    8.程序编程
    (1).程序的编写软件是mPython0.5.1,通过数据线连接掌控板和计算机,设置烧录固件

    (2).烧录固件,
    在设置菜单中,烧录最新固件,选择一个固件掌控板官方固件(2020-09-03),确定;


    (3).添加模块:在模块区中扩展块中添加 音频块和 灯带;


    (4).初始程序

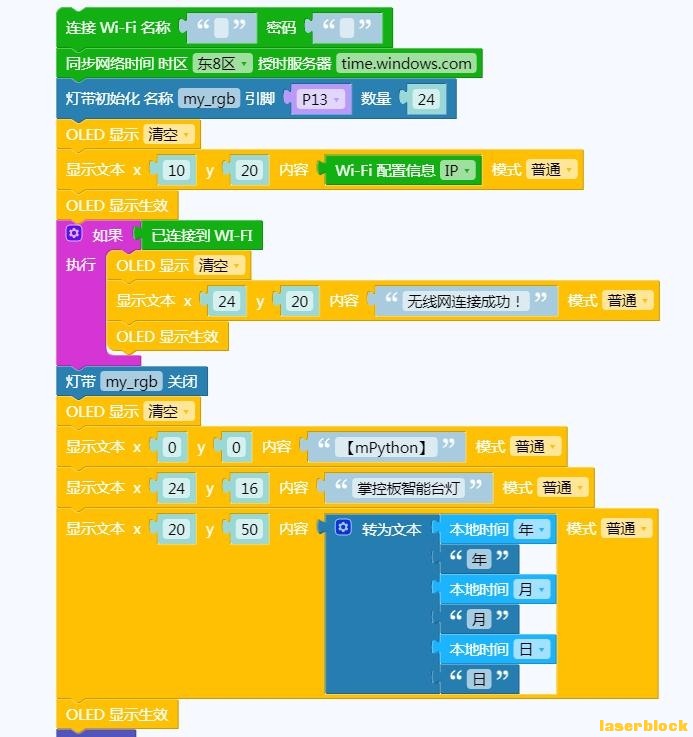

    台灯连接WIFI参数设置,同步时区程序



    台灯显示文字子程序



    老人语音控制台灯程序


    009.jpg 010.jpg 0011.jpg

    孩子触控台灯程序
    三、总结与反思
    参与本次活动过程中的体会与收获:

    1、Laserblock软件中元件库中元件非常丰富,在设计灯罩支架中直接使用常用图形中找到彩虹形(图17),进行修改使用,很方便。
    图17.元件库彩虹形

    2、设计台灯底座时,卡扣的位置全部居中,卡扣的宽度2.7mm,否则过小影响后期的安装;


    图18.台灯灯罩支架

    3、设计灯罩支架(图18),使用360均匀分布,步距:12,数量:30,中心点:以圆心为中心,相对中心:取消;
    4、台灯V1.0板子中设计台灯灯罩30个支架,切出来27个,缺少检查;台灯v2.0添加文字:掌控智能台灯;小兔子描写处理(红线),不用切割(黑线)
    5、台灯V1.0板子添加底座和灯罩顶部的线孔没有预留;方便掌控板和RGB灯带导线连接。
    建议:
    1.文字和数字是否可以设置隐藏,设计时显示文字和数字,加工时可以隐藏,不影响切割。
    2.元件库添加自己喜欢的图纸器件,扩展性更广一些。
