项目作品案例名称:智能小风扇

作品案例类别:智能装置类

作者:付旭东

单位:合肥合码智能科技有限公司

涉及学科或专业领域:单片机,PWM控制,数字信号与模拟信号

一、项目作品概述
风扇是我们夏天使用率最高的小家电,现在市面上手持的小风扇也越来越多,小而精致,使用起来也很方便,但功能相对较少,于是准备自己动手来做一个智能小风扇,风扇主要包含两大功能,一是可以通过电位器调节风速,二是可通过电位器调节风扇转动角度。另外添加了RGB灯环,彩灯根据风速的变化而变化。



二、项目作品创作过程

(一)创意来源
有一天看到同事手上拿着一个小风扇,感觉挺可爱的,但只能开与关,风速也不能调节,于是准备使用激光切割亲手做一个智能小风扇。

(二)设计理念
设计这个风扇,并不仅仅作为一个作品,更多的是要应用到教学中,通过智能小风扇的学习了解到电机与舵机的控制,PWM的控制,学习使用软件读取模拟量值,了解什么是模拟量。以实际的现象来解释课本上学习的内容。

(三)创作实现过程
1.首先确定智能小风扇的功能,调速、转向、彩灯。
2.明确好功能后,开始准备器材。
电子模块: 电位器模块*2
       直流电机驱动模块*1
       直流电机*1
       HEMA arduino主板*1
       RGB彩灯*1
附件:   9G舵机*1
       杜板线若干

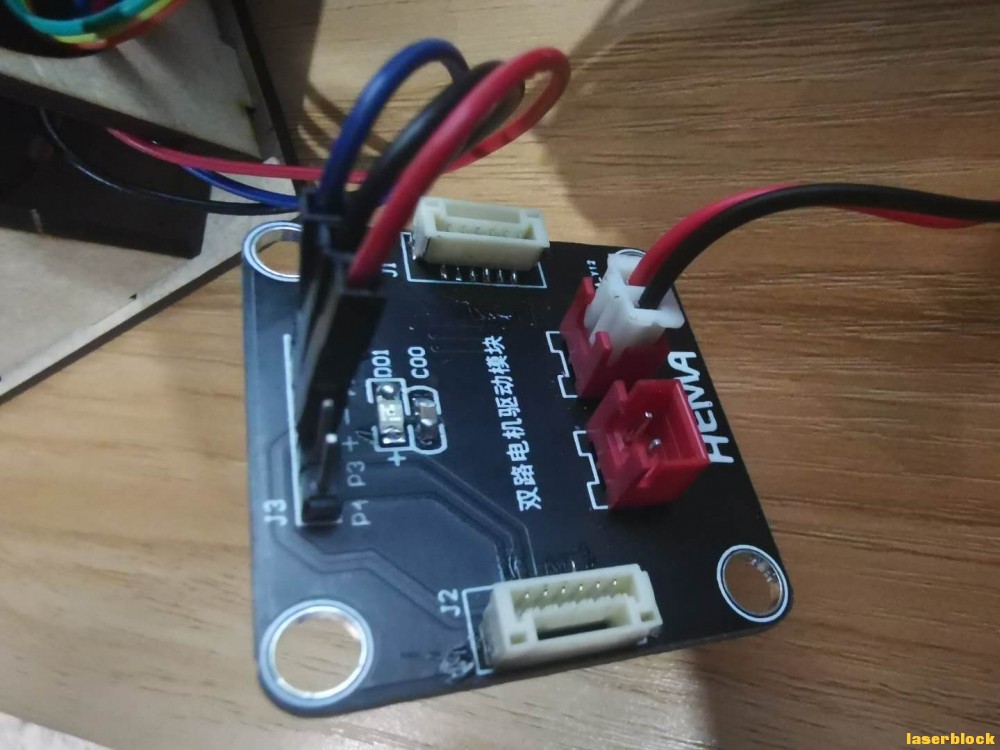

微信图片_20201009210832.jpg 微信图片_20201009210836.jpg 微信图片_20201009210839.jpg 微信图片_20201009210843.jpg 微信图片_20201009211035.jpg
3.结构设计

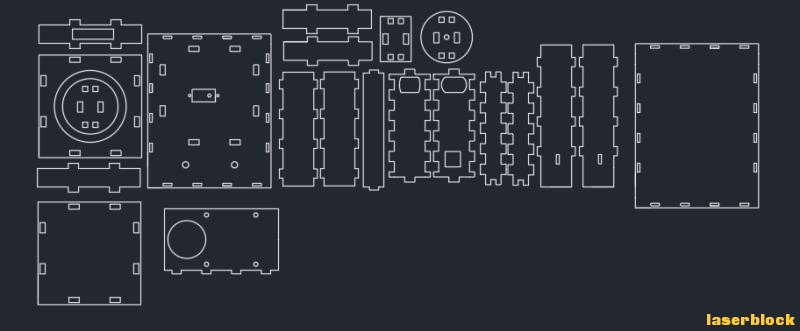

使用CAD绘制结构图纸
微信图片_20201009201211.jpg     微信图片_20201009201525.jpg



这是最后一版图纸,中间改了好多次,打样了好多。
4.组装
最后一步就是组装了,在组装中发现了问题然后又重新绘图修改了,可能太投入了,中间忘记了将过程拍照记录下来。
5.程序编写
这里编程软件使用的是Mixly图形化编程软件。
三、作品的展示与评价

四、总结与反思
开始以为设计一个小风扇会很简单,其实真正去做一个完整作品的时候,你会发现你会遇到很多问题,例如在控制电机与舵机的时候,一直都不能实现同时控制,最后翻阅了芯片引脚功能才发现电机驱动需要使用3号引脚或9号才可以。虽然使用的器材不多,但中间涉及的知识却很多,小的作品也能学习很多东西。
视频地址:http://www.56.com/u29/v_MTY2OTA5MDkw.html
