项目作品案例名称:圆梦(虚谷号)编程计算机
作品案例类别:教具学具类
作者:曲洪奎
单位:洪艳创客空间
涉及学科或专业领域:激光切割
一、项目作品概述
虚谷号是国产的开源硬件中的佼佼者,一直以来就想做用虚谷号做一个学习工具,让更多的人学习编程,让更多的人用国产的主控板学习编程。本作品使用已有的笔记本电脑的显示屏,家中的小键盘等废旧闲置器件组装而成,其中使用激光切割技术制作计算机的外壳,使用虚谷号作为计算机的核心。
作品功能:
1、可独立运行的笔记本电脑,本作品接通电源后,自动运行虚谷号中的linux系统,可以轻松浏览网页、办公等。还可以给Arduino、ESP32等主流开发板编程。
2、代码编程,虚谷号中自带了许多编程软件,供不同人群学习使用。
3、本作品引出虚谷号上的管脚,可以使用ArduinoIDE等结合硬件的编程工具,学习一些传感器的用法,进而开发一些硬件综合应用项目。

二、项目作品创作过程
(一)创意来源
虚谷号是一个非常好的智能硬件,但是使用起来比较麻烦,需要准备显示器、键盘、鼠标等,如果能设计一个集成化的类似于笔记本电脑的东西,那样操作起来就容易多了,同时还可以更好的将虚谷号带入课堂,成为每个学生的编程工具、创客工具。
(二)设计理念
创作过程遵循低成本、易实现的原则,让大多数人都能利用身边闲置的显示屏、小键盘等设备自制属于自己的编程计算机。
(三)创作实现过程
1.寻找有用的器材
(1)、家中多年前的笔记本显示屏,14寸LCD。
(2)、笔记本键盘。
(3)、闲置的USB扩展坞。
(4)、LCD转HDMI接口的转接板。
(5)、12V变5V模块。
(6)虚谷号。
(7)虚谷号扩展板、摄像头、麦克风、喇叭。(由虚谷号厂家无偿提供)
2.策划
(1)、改装笔记本键盘。将笔记本键盘改成USB接口。
(2)、改装笔记本显示屏。将笔记本显示屏改成HDMI接口。
(3)、激光切割外壳。
(4)、采用12V供电方式,加装变压装置为虚谷号供电。
(5)、安装摄像头、喇叭。
(6)、在虚谷号上引出reset按钮和USB接口。
(7)、组装。
3.设计图


4.制作材料清单

序号

名称

1

虚谷号

2

虚谷号扩展板

3

摄像头

4

喇叭

5

笔记本液晶屏驱动板

6

USB扩展坞

7

FPC转接板

8

FPC连接座

9

笔记本键盘

10

12V转5V模块

11

自锁按键开关

12

monkeyUSB键盘改装主控板

13

HDMI转miniHDMI线

14

M3沉头螺母

15

M2、M3螺丝

16

亚克力板

5.软硬件工具清单
激光切割机
电烙铁
万用表
coreldraw
6.制作过程
设计笔记本外壳。



改装笔记本键盘
引出虚谷号reset按钮

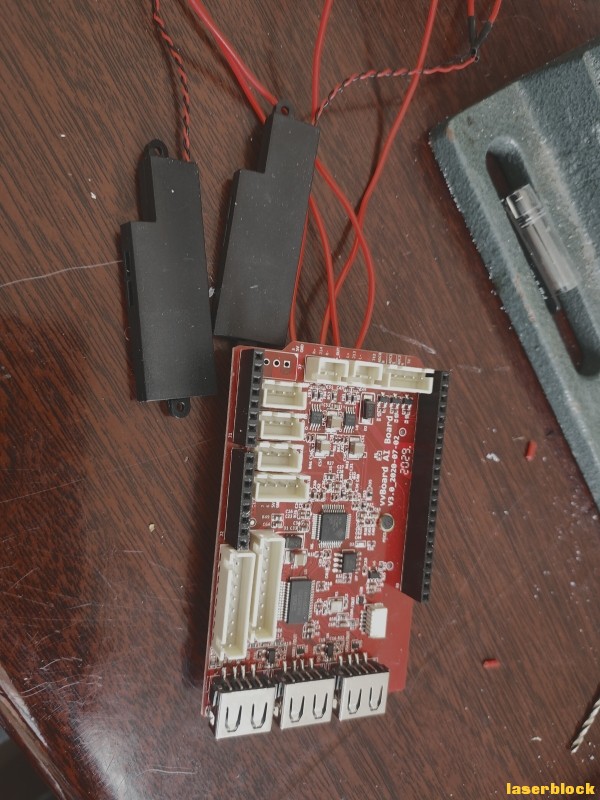

给虚谷号焊接喇叭


焊接12V转5V模块

安装液晶屏驱动板
引出虚谷号USB接口

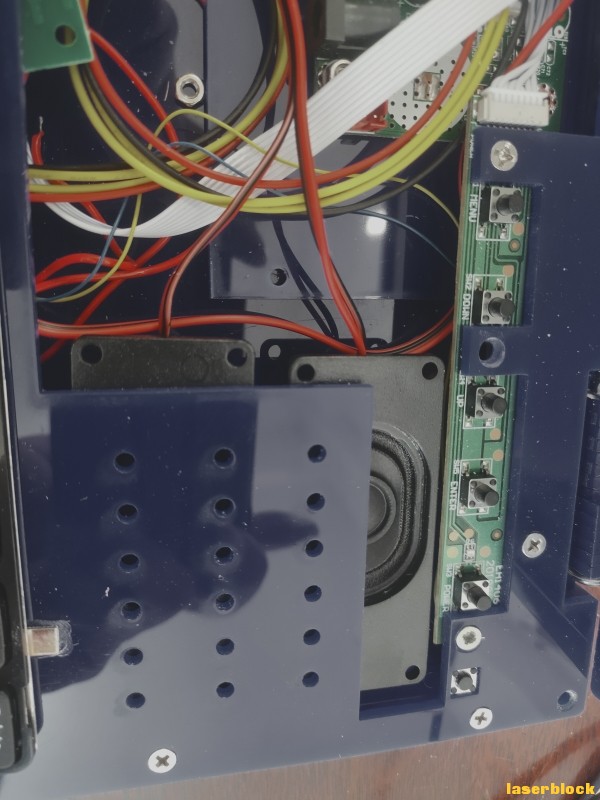

安装音箱、屏幕控制按键和reset按钮

安装虚谷号喇叭
安装摄像头
安装USB扩展
安装电源开关和电源接口

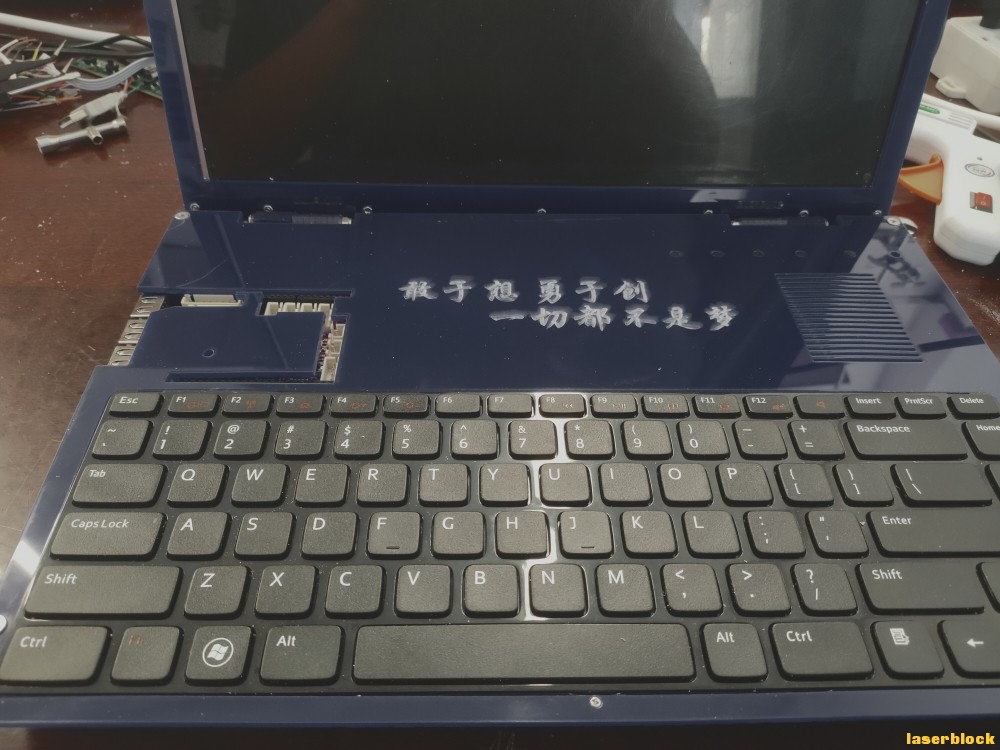

安装键盘,组装成型

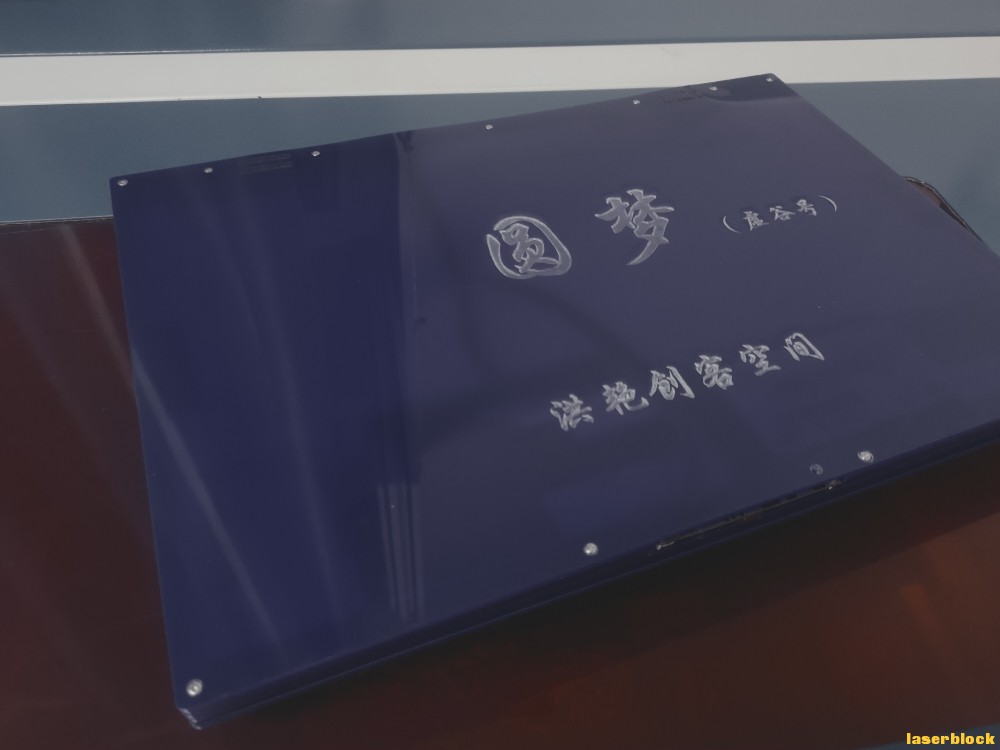

三、作品的展示


第一版:
第二版


圆梦(虚谷号)编程计算机.zip
