[作品案例] 基于物联网控制短信通知式智能信箱

[复制链接]

该用户从未签到

1

主题

1

帖子

33

积分

创客新人

Rank: 1

积分
33
发表于 2020-10-12 11:51:25 | 显示全部楼层 |阅读模式
本帖最后由 HOCKEL 于 2020-10-12 11:53 编辑

项目作品案例名称:基于物联网控制短信通知式智能信箱

作品案例类别:智能装置

作者:陶言成

单位:江苏意若思科技有限公司

涉及学科或专业领域:物联网、APPinventor设计、mqtt通讯、二维模型设计

【创意来源】:
随着互联网的飞速发展,交流方式日趋便捷,人们更趋向于网络社交平台,尤其是近些年来发展迅速的电子邮箱、微信、微博等。而传统的家庭信箱、社区信箱因其存在-些弊端逐渐被人们淡忘。
市民争议信箱存在是否有心要.其结果是信箱虽然成了“古董”但还有存在心要。首先银行账单,保险单,各商家及水电、煤气  等公共服务商业信函需要以纸质邮件的形式送达到当事人手中;其次一部分居民在邮局订购了书刊杂志,邮递员会定期配送到家里的信箱中。所以急需一个智能信箱实时提醒我们。
【作品演示】
【作品功能介绍】
智能信箱主要是由Arduino Nano控制的,它的主要功能有:
      ①:1602显示器实时显示信封数量
      ②:有新的信封投递时,短信提醒。
      ③:输入密码取信,支持更改密码
      ④:物联网平台显示信封数量,信封门的状态与按钮控制开关
      ⑤:可以用手机app控制:显示信封数量和门的状态与远程开门操作。
【硬件清单】:

硬件名称

数量
Arduino nano
1
Arduino nano IO扩展板
1
红外对射模块
1
4*4矩阵薄膜键盘
1
1602 lcd显示屏
1
Mg90s舵机
1
物联网模块
1
Sim800c
1
A4段木板
8
杜邦线
若干
【制作过程】
1、通讯原理:
Arduino Nano与sim800c串口通讯发送AT指令,之后sim800c发送信息给手机客户端。Arduino Nano 还通过软串口和obloq物联网模块通讯,将数据发送到物联网端。手机端通过mqtt协议与物联网平台通讯,进而可以远程控制信箱。


2、系统设计
1、选用arduino nano 做信箱的主控制器,用于控制1602lcd屏幕的显示,4*4矩阵键盘的输入,红外对数模块的计数,9G舵机的旋转。
21602 LCD屏用来显示一些基本的操作:显示开机信息、信封数量、输入密码,更改密码等信息;
34*4的矩阵薄膜键盘用于输入密码和更改密码;
4、红外对射模块来计数信箱的数量;
5、9G舵机来控制信箱的开关;
6、用激光切割机来切割信箱的外形。
7、通过SIM800C中的短信功能来进行一个短信的实时提醒。
8、通过物联网模块把数据上传到物联网平台
9、用APPInventor编写智能信箱手机端实现远程操控
2.结构设计
本次作品结构设计采用lasermaker设计,激光切割。
(1)智能信箱结构设计
在智能信箱结构设计上,采用Lasermaker中的快速造盒功能设计出信箱的主体结构。

3.电路连接


4、程序编写
主程序:
发送短信函数:
发送短信函数,主要是arduino与sim800c串口通讯,发送AT指令,从而发送短信到我们的手机上。

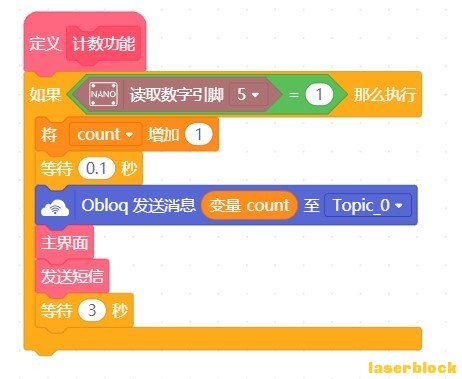

计数函数:
计数功能函数主要通过红外对射模块来实现,当有信封投递时,红外对射模块的值为1,此时让变量:count自增1,之后向物联网信封数据并且发送短信到手机上。
接收手机数据函数
接收手机数据函数,主要是订阅物联网服务器设备的信息,如果设备topic2接收到消息等于1,就执行开信箱操作。如果设备topic2接收到消息等于0,就执行开信箱操作。
入密码操作函数:
在mind+用户库中搜索:“hockel”,就可以找到4*4的矩阵键盘了。此函数体的主要功能有:输入密码取信操作,输入“#”进行修改密码操作。
更改密码函数:
该函数的主要有将初始化密码更换为我们想要的密码。
手机端程序:
appinventor网站(http://app.gzjkw.net/)中进行程序编写:
5.设备组装

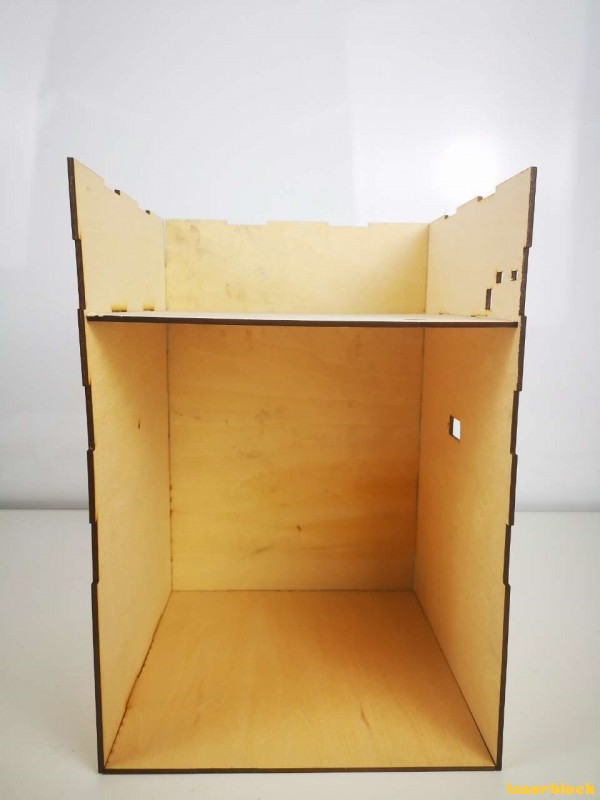

第一步:组装信箱整体
第二步:组装1602lcd屏幕
第三步:安装红外对射模块
第四步:安装舵机
第五步:安装矩阵键盘
第六步:安装电路图连接电路
第七步:组装完成
6.改进与提升
本作品材料上使用了椴木板,这种材料不防水,后期可将其改进为金属材料。在信箱门的结构上面后期会考虑电磁锁和3D打印的铰链结构,增大内部结构,变成信报箱或是快递箱。


智能信箱.zip

452.46 KB, 下载次数: 5

模型及程序
