LaserMaker案例：毛毡文件袋

在上一期课程中，激光小能手与大家一起制作了可可爱爱的皮卡丘车载摇头摆件，今天，激光小能手将继续为大家分享《LaserMaker激光造物入门级课程》：“毛毡文件袋” 的制作方法。

文件袋是指用于对自己的私人物品或身份文件保管等资料袋、白卷宗。款式分为扣式和文件套式，材质各种各样，包括PP料、PVC料、牛皮纸、牛津布。今日激光小能手将带领大家学习如何使用毛毡布料制作文件袋。本期激光小能手为大家带来作品“毛毡文件袋”！

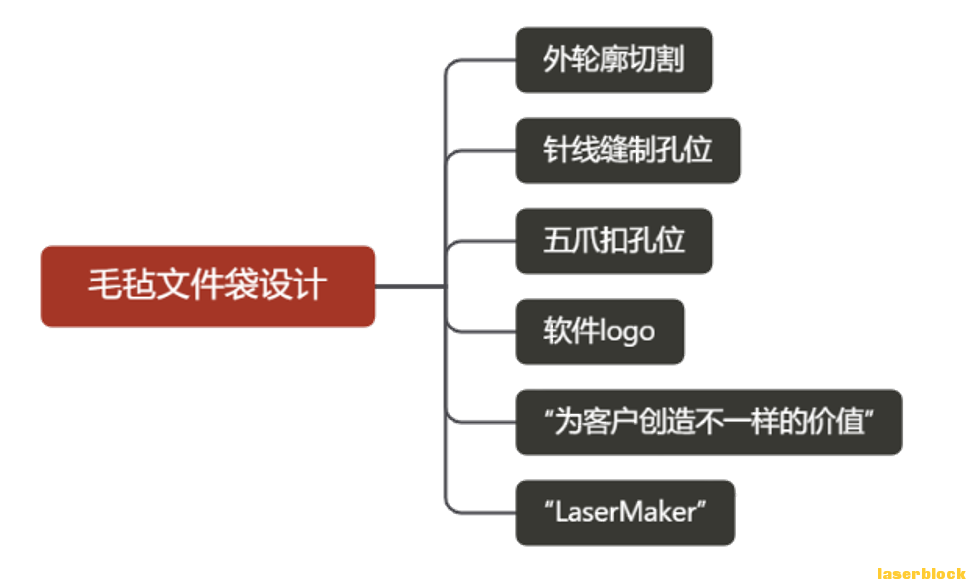

作品分析

完成毛毡文件袋的制作，需要先对布料进行切割与雕刻加工，再使用针线等工具进行缝制。

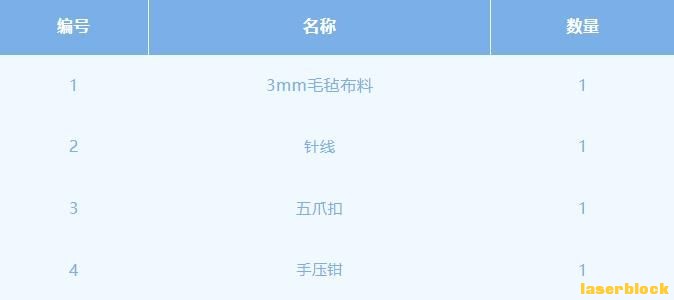

材料清单

激光建模

1.文件袋款式设计

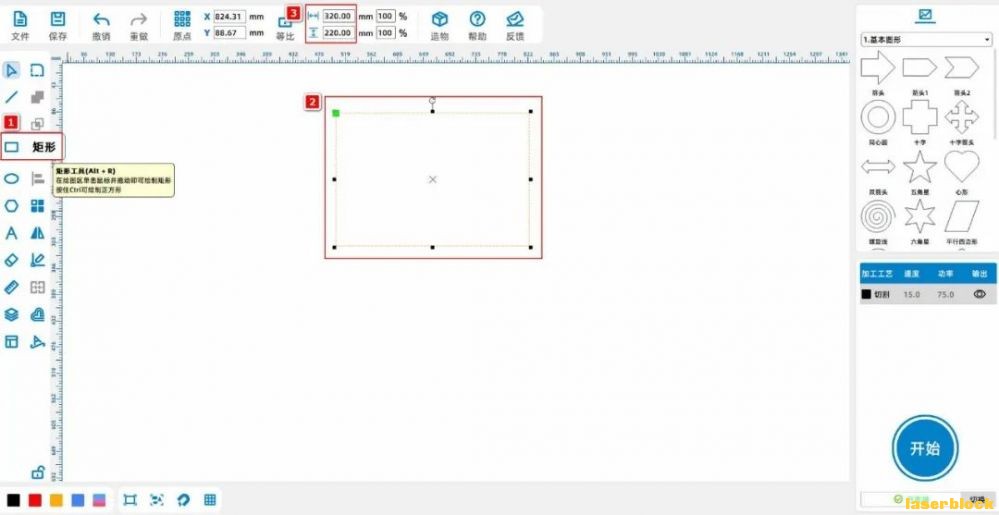

（1）从左侧的【绘图工具栏】中点击【矩形】工具，在画布拖曳画出320×220的矩形，如下图所示：

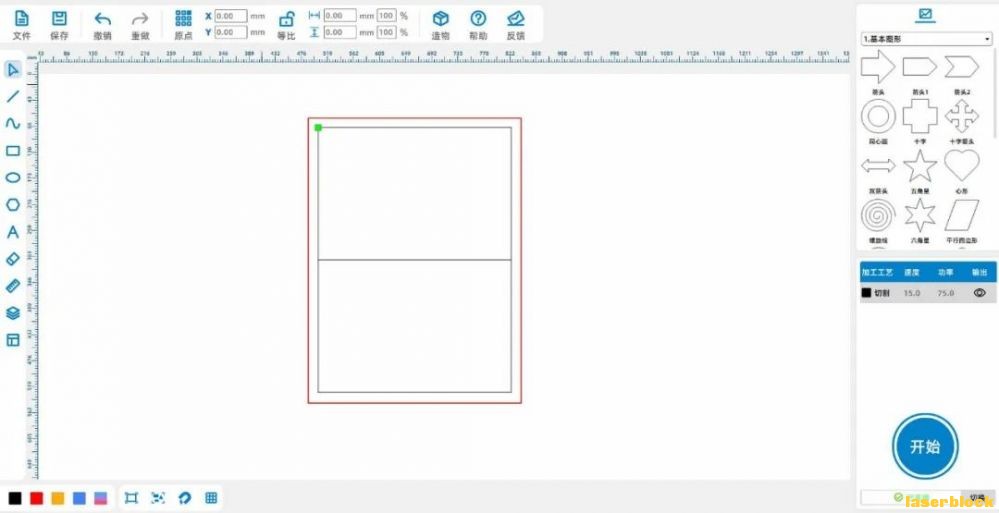

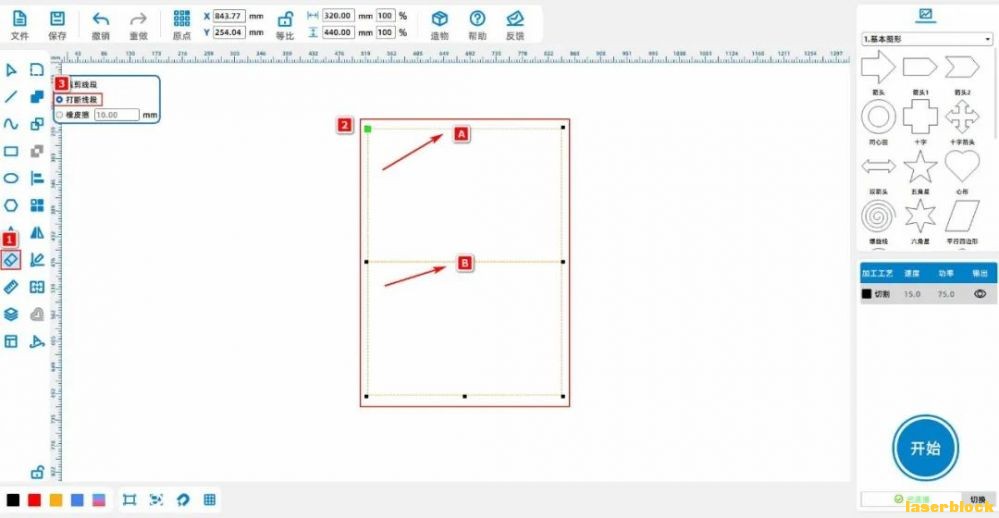

（2）选中矩形，ctrl+c复制一个矩形，再ctrl+v粘贴矩形，将两个矩形首尾相接；选中图案，使用左侧的【绘图工具栏】，点击【橡皮擦】中的【打断线段】工具，将A、B线段打断并删除，如下图所示：

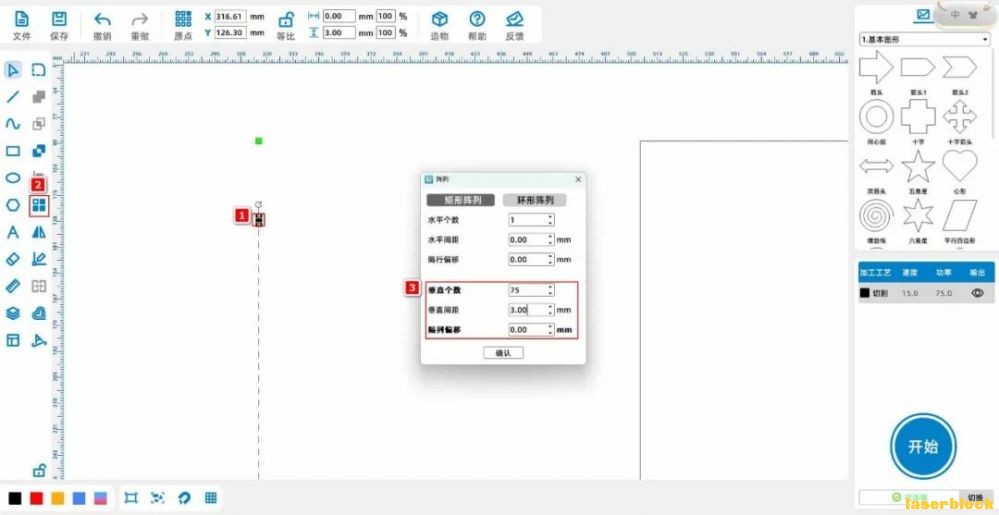

（3）从左侧的【绘图工具栏】中点击【直线】中的工具，绘制3mm直线；选中直线，使用【阵列】工具，设置为【垂直阵列】中垂直个数为“75”，垂直间距为“3”，制作左侧虚线并将其移动至矩形内侧的左边；使用同样的方法制作右侧虚线，如下图所示：

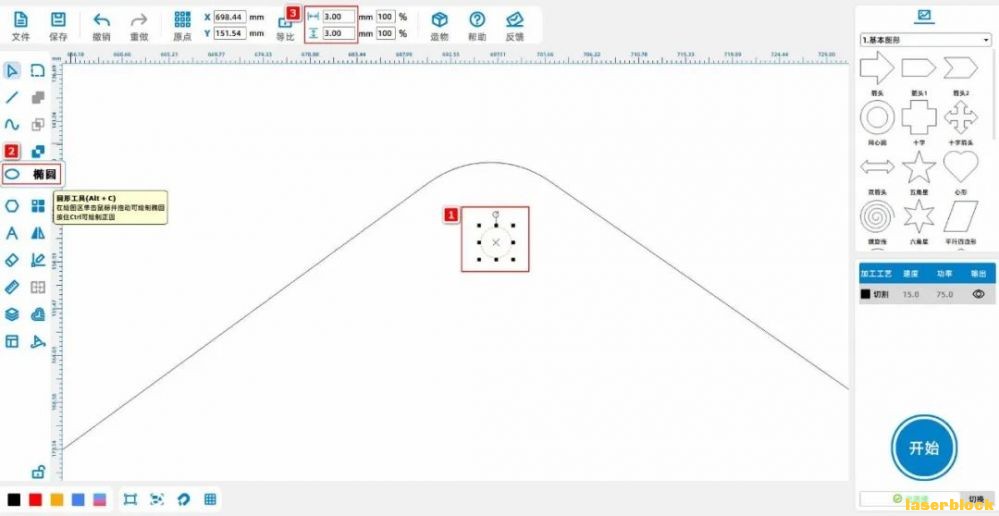

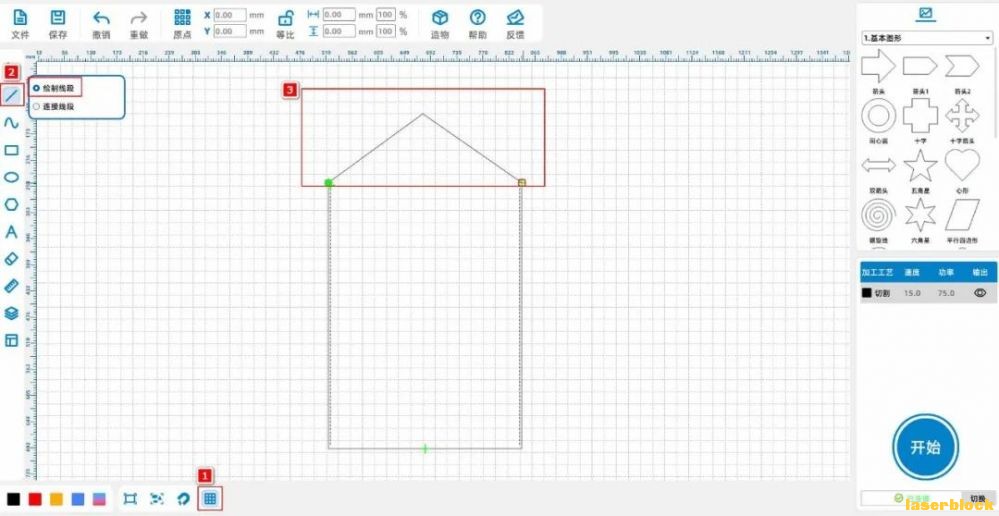

（4）点击画布下方的【网格】工具，使用【线段】工具绘制文件袋的盖子；选中盖子，使用【圆角】工具设置参数为“10mm”，将其导圆角；使用【椭圆】工具绘制直径为“3mm”的正圆，放置在盖子正下方，如下图所示：

Tips：正圆的制作是为了装订五爪扣。

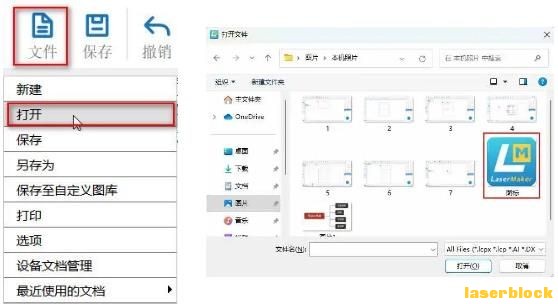

（5）在上方【功能区】中点击【文件】，然后点击【打开】，双击打开一张自己喜欢的图片，如下图所示：

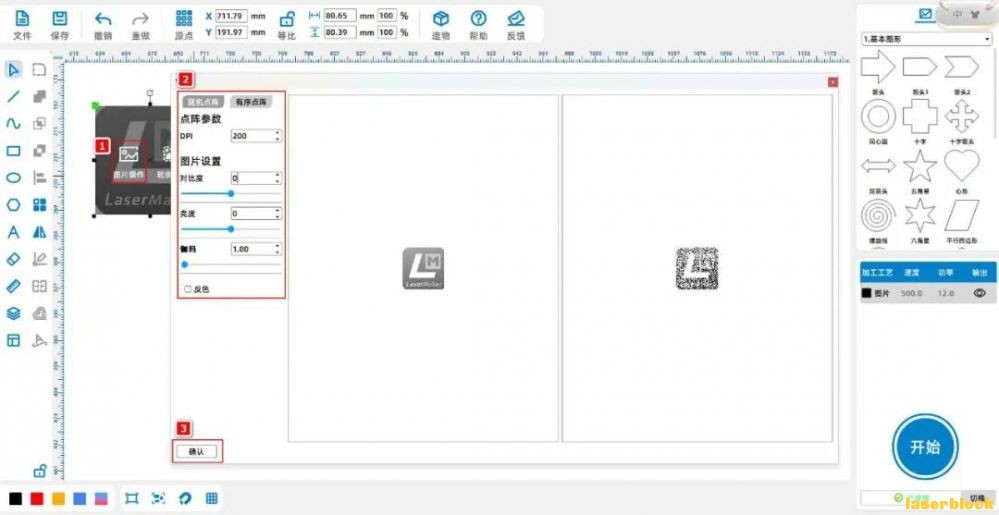

（6）鼠标左键双击图片，点击【图片操作】，设置合适的参数，如下图所示：

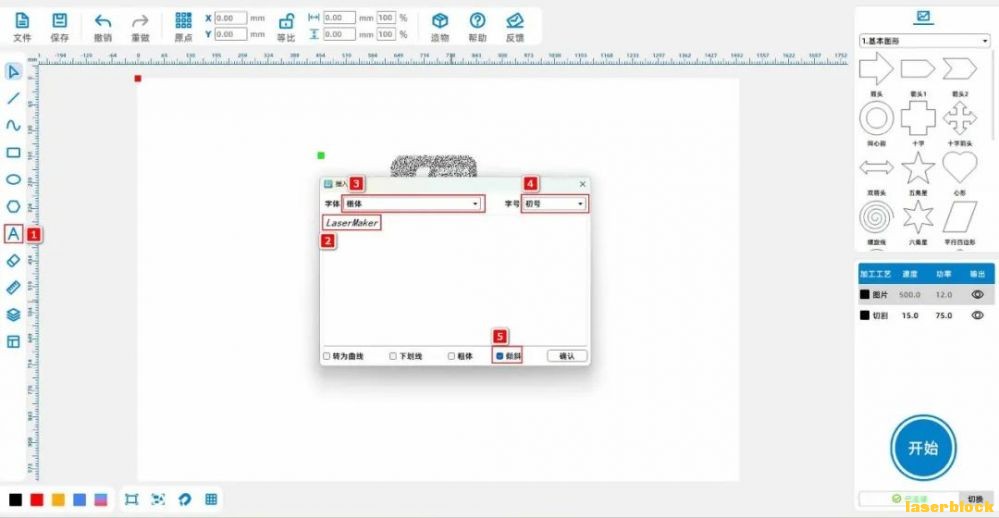

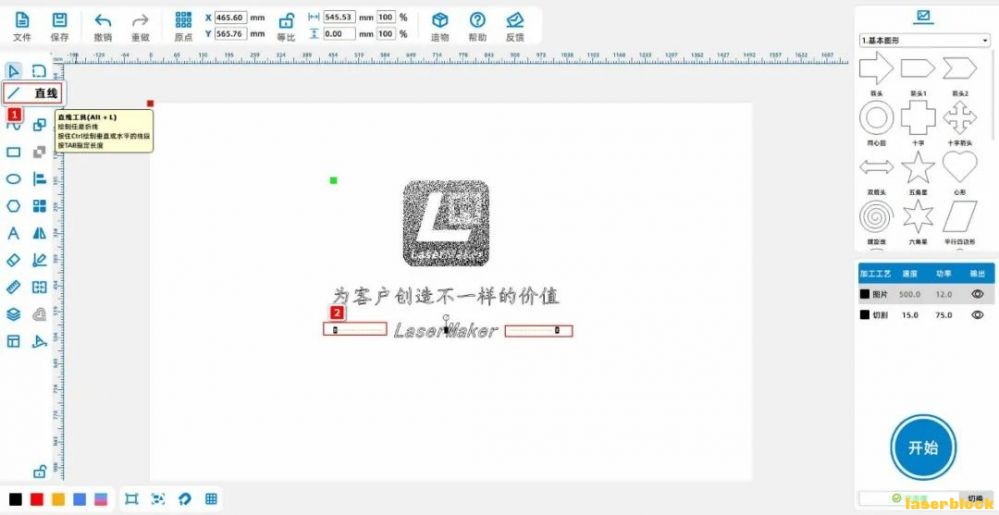

（7）从左侧的【绘图工具栏】中点击【字体】工具，分别输入“为客户创造不一样的价值”与“LaserMaker”，将字体、字号分别设置为“楷体”、“初号”；将“LaserMaker”设置为“斜线”；使用【线段】工具，在“LaserMaker”左右两侧绘制一条直线，如下图所示：

2.激光加工

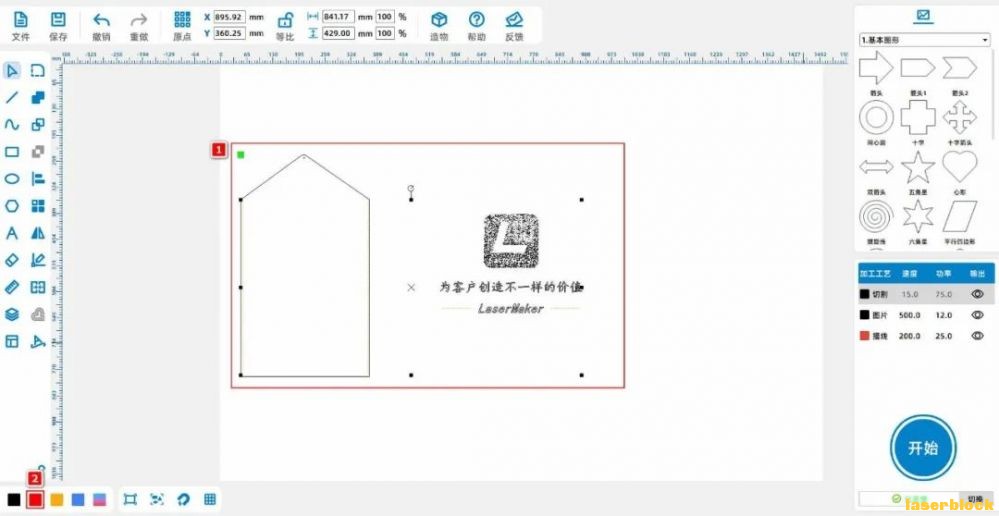

（1）选取“虚线与右侧两条直线”，鼠标左击左下方的图层面板将图层改为红色；选取“图片”与字体，标左击左下方的图层面板将图层改为黄色；选取“文件袋外轮廓与正圆”，鼠标左击左下方的图层面板将图层改为黑色，如下图所示：

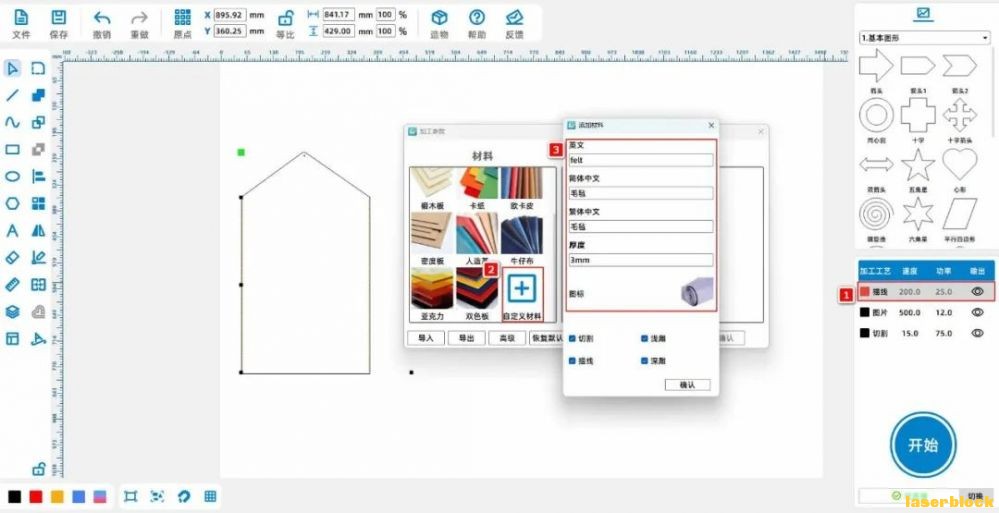

（2）鼠标双击右下方【加工面板】的红色图层，添加自定义材料“毛毡”，鼠标双击“自定义”，将英文、中文简体、中文繁体分别设置为felt、毛毡、毛毡、3mm，双击空白图标，选择毛毡素材图片；将材料、厚度、工艺分别设置为毛毡、3mm、描线，如下图所示：

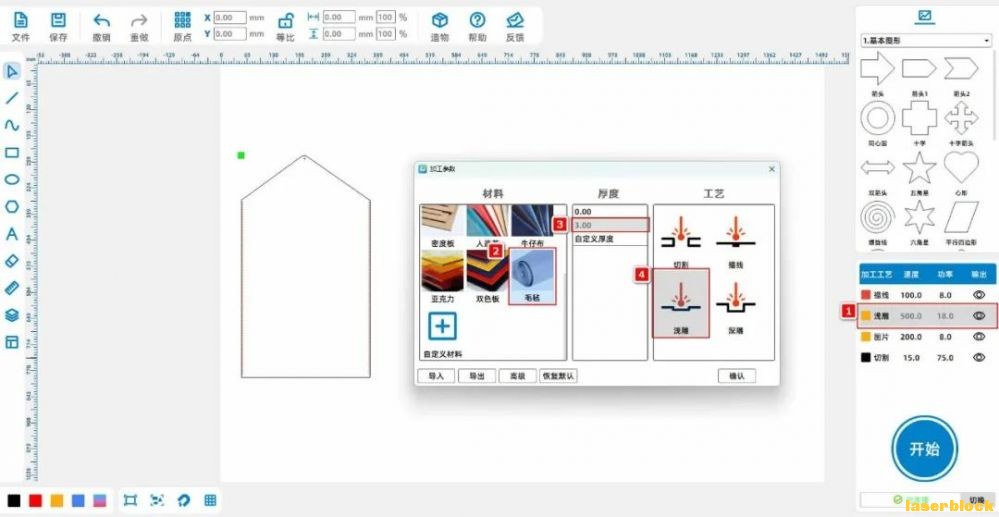

（3）鼠标双击右下方【加工面板】的黄色图层，将材料、厚度、工艺分别设置为毛毡、3mm、浅雕；鼠标双击右下方【加工面板】的黑色图层，将材料、厚度、工艺分别设置为毛毡、3mm、切割；将几个图层按“描线、浅雕、切割”的顺序调整位置，如下图所示：

3.缝制加工

先使用针线沿虚线位置将文件袋左右两侧缝制起来，再使用手压钳将五爪扣装订在文件袋上正圆位置。

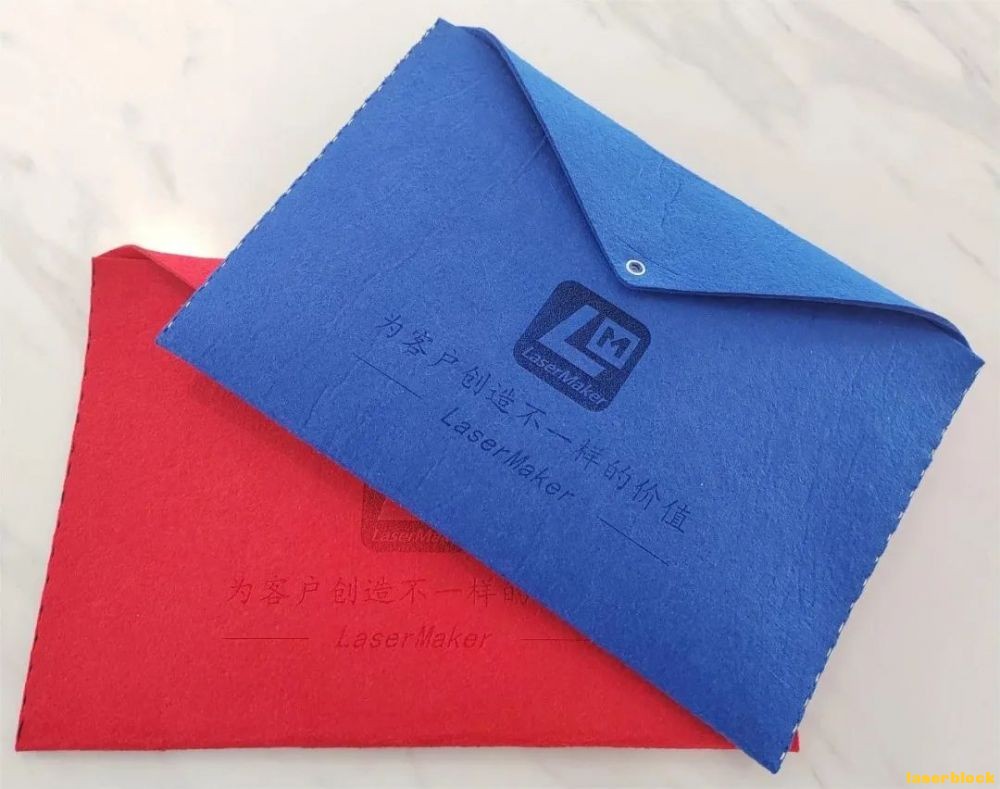

作品展示

总结

在本次实例的制作过程中，我们最终需要缝制文件袋。那么在设计图纸的过程中，我们就要思考，如何加工才能使缝制更方便容易呢？因此激光小能手使用到阵列来制作虚线，用以缝制文件袋，此外制作了正圆用以装订五爪扣。绘图建模不困难，大家一定多尝试，多练习，才能成为更好的小设计师！
