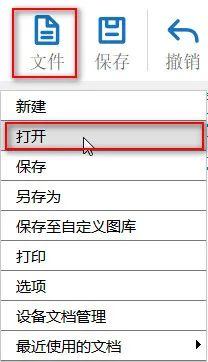

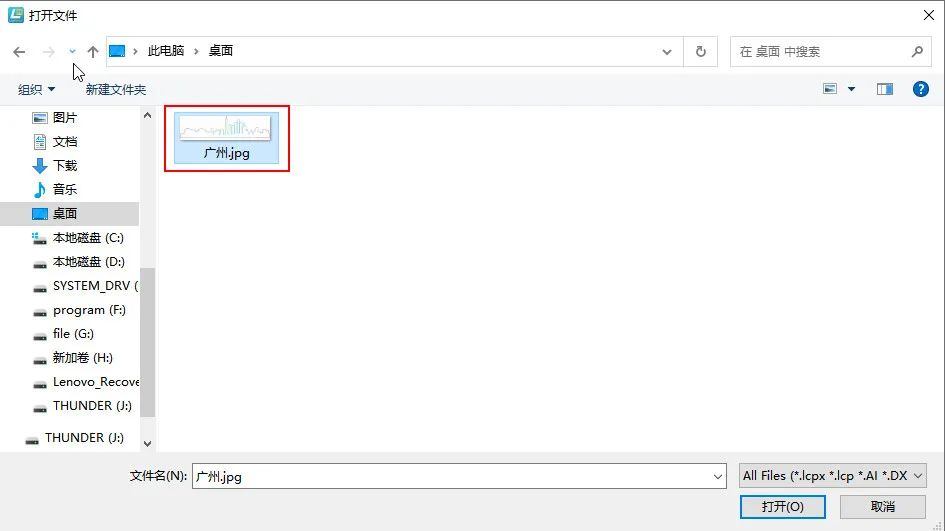

(1)在上方【功能区】中点击【文件】，然后点击【打开】，双击打开需要雕刻的图片，如下图所示：

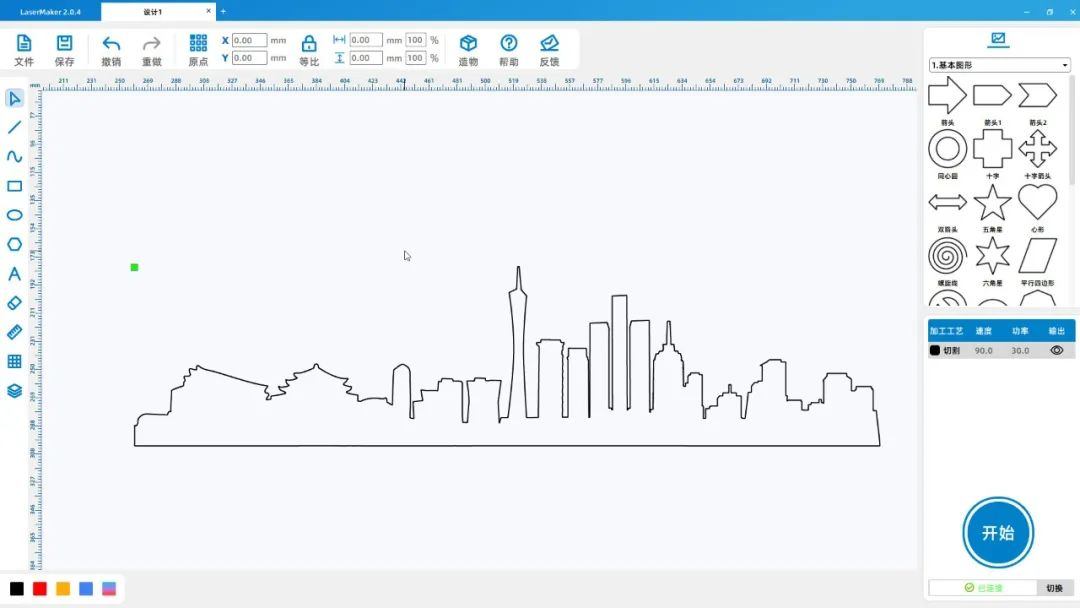

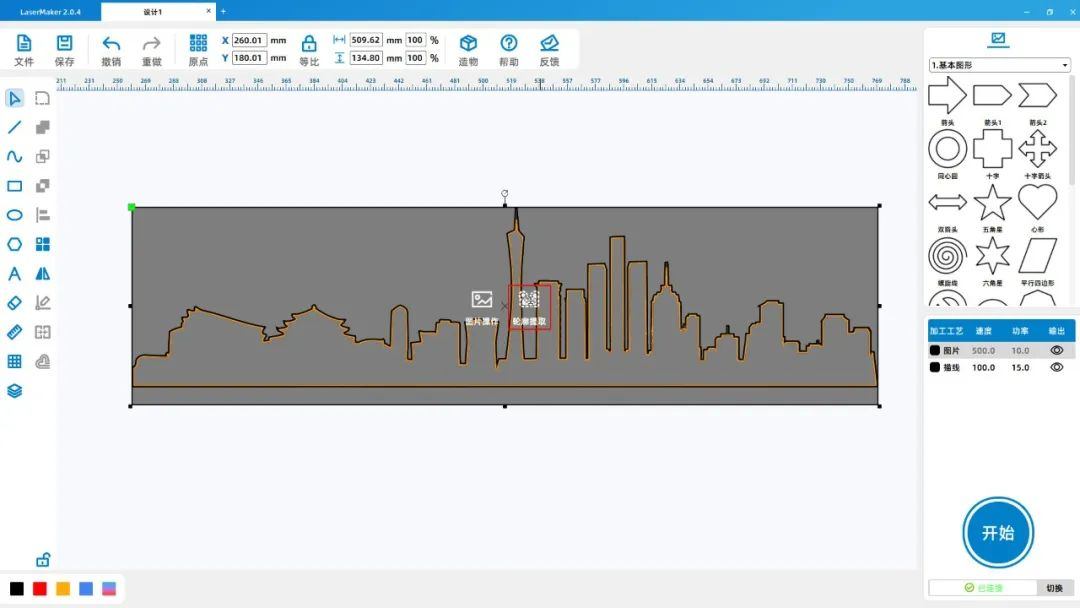

（2）选中图片“广州”，鼠标左击图形中的【轮廓提取】，并将图片和多余的图形删除只留下轮廓，如下图所示：

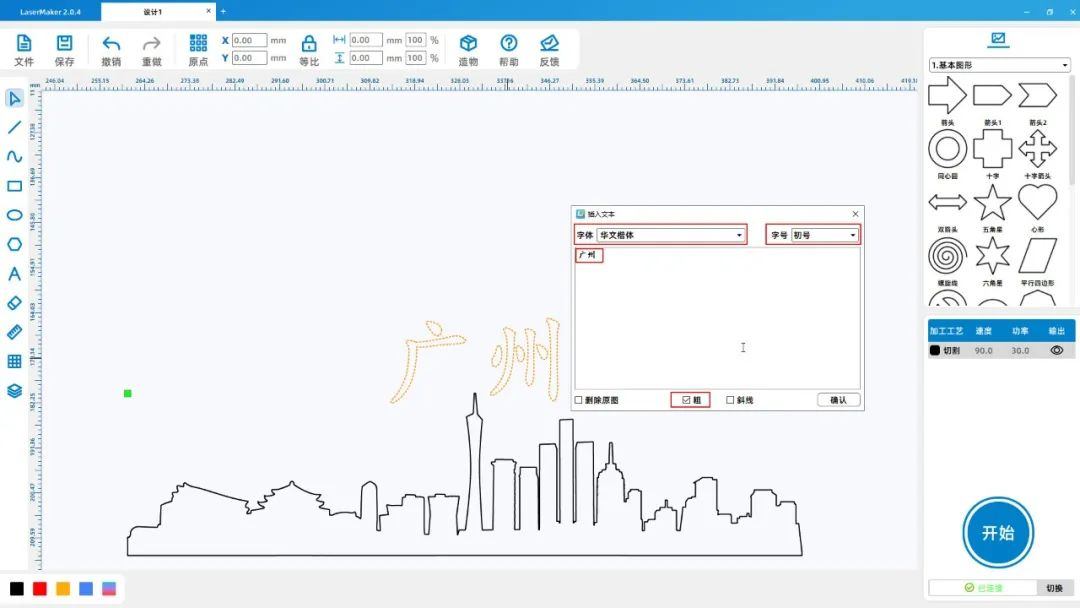

（3）从左侧的【绘图工具栏】中点击【字体】工具，输入“广州”，将字体、字号分别设置为“华文楷体”、“初号”，鼠标单击勾选“粗”选，并拖拽字体移动到图形正上方，如下图所示：

（3）从左侧的【绘图工具栏】中点击【字体】工具，输入“广州”，将字体、字号分别设置为“华文楷体”、“初号”，鼠标单击勾选“粗”

选，并拖拽字体移动到图形正上方，如下图所示：

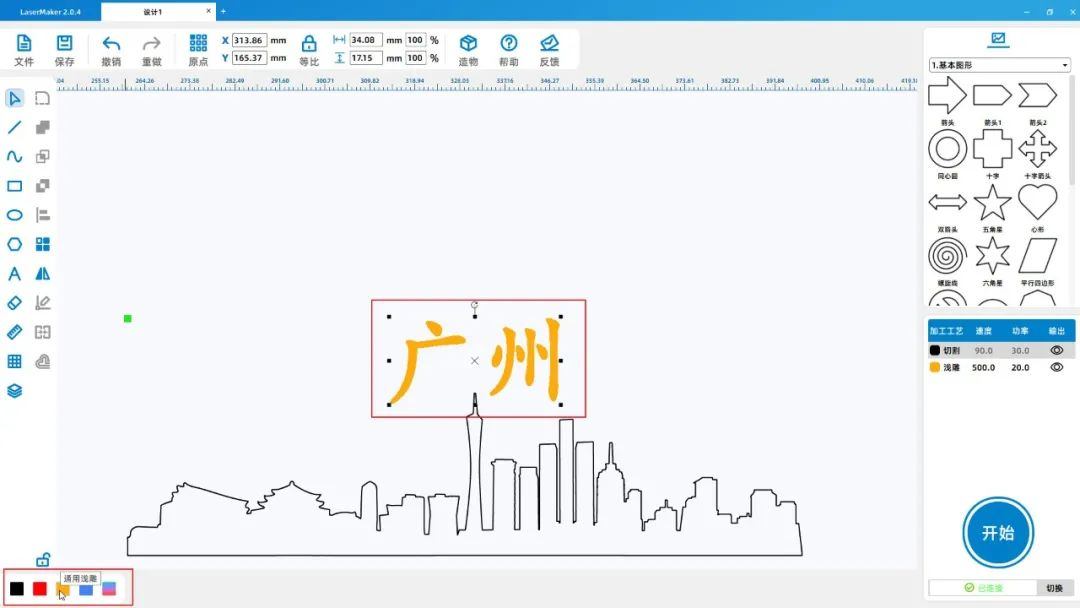

（1）选择字体，鼠标左击左下方【图层色板】的黄色图层将“字体”设置为黄色图层，如下图所示：

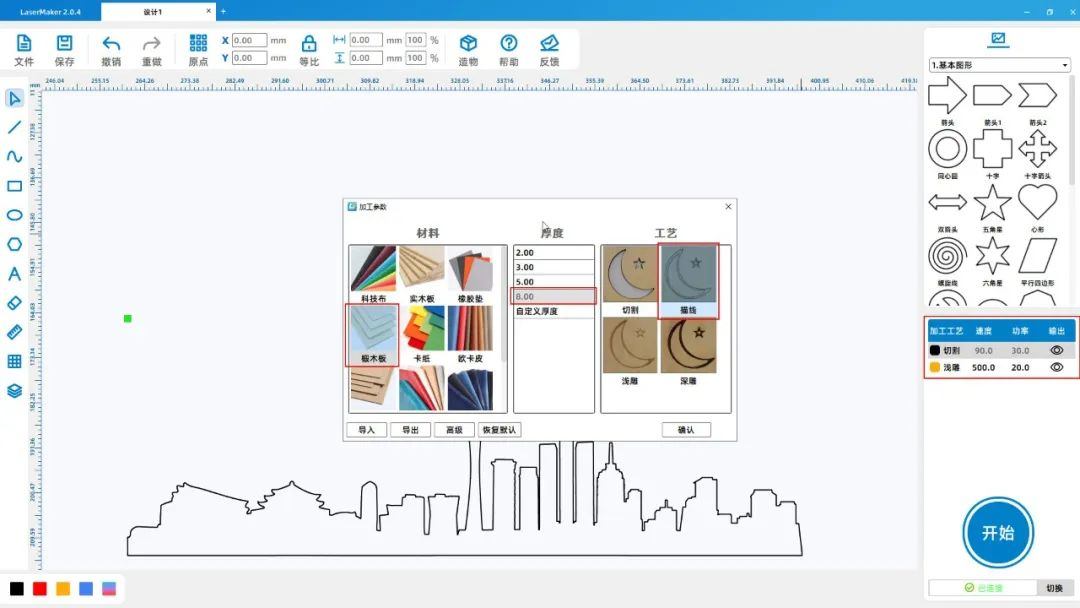

（2）鼠标双击右下方【加工面板】的黄色图层，将材料、厚度、工艺分别设置为椴木板、8mm、浅雕；将黑色图层材料、厚度、工艺

分别设置为椴木板、8mm、描线，如下图所示：

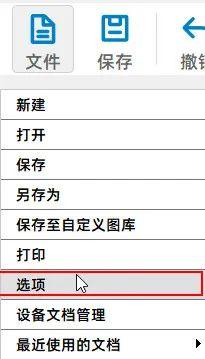

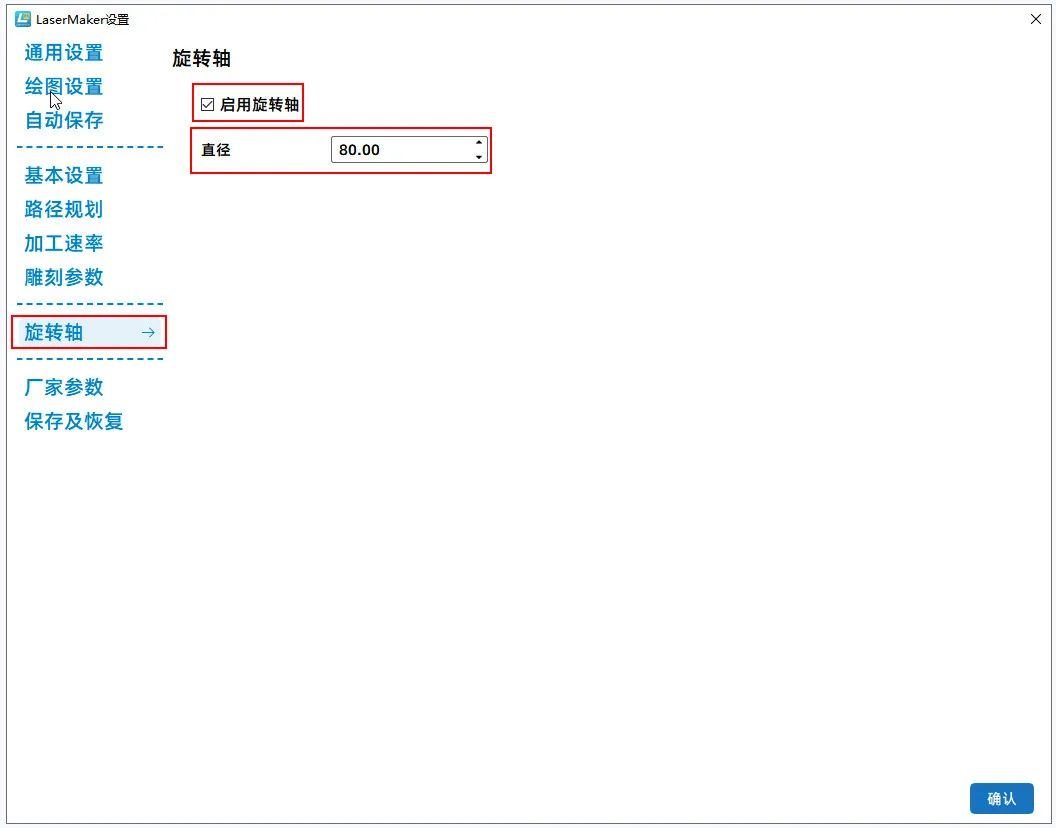

（3）在上方【功能区】中点击【文件】，然后点击【选项】，在页面中选择”旋转轴“，点击“启用旋转轴”，”直径“改为80mm。如下图

所示：

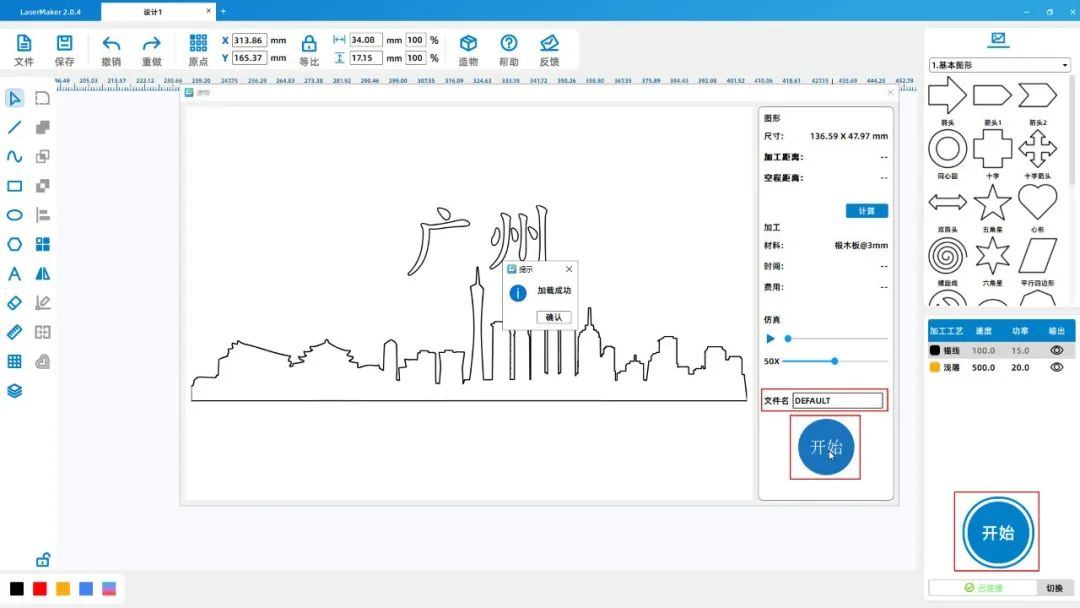

（4）点击右下方【加工面板】中“开始”上传文件到设备，如下图所示：

旋转轴的介绍

本期加工的竹筒是圆形物体，正常的加工方式是无法正常加工圆形物体的，因为标准的激光机器只能在平面上进行加工，而激光光斑的

大小会随着圆形物体的弧度变化而产生巨大的变化，这导致不同地方的加工的效果差异太大。

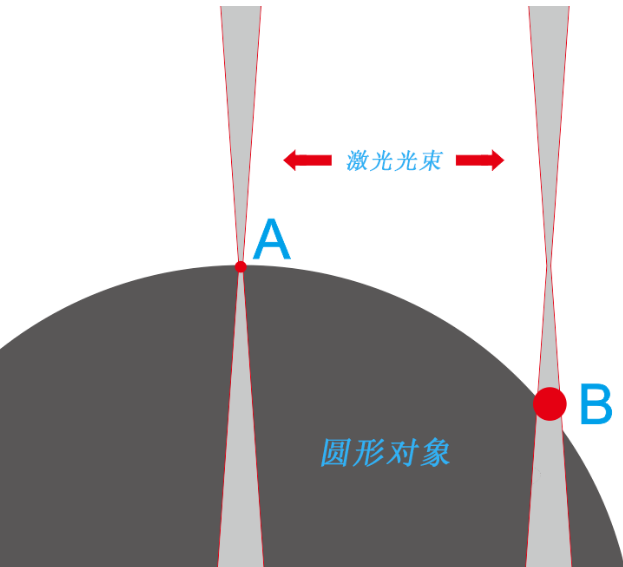

如上图所示，我们可以看到A点的光斑非常精细，而B点的光斑非常粗。从A点移动到B点的过程中，光斑不断加粗，导致加工的效果变

化太大而无法进行正常加工。

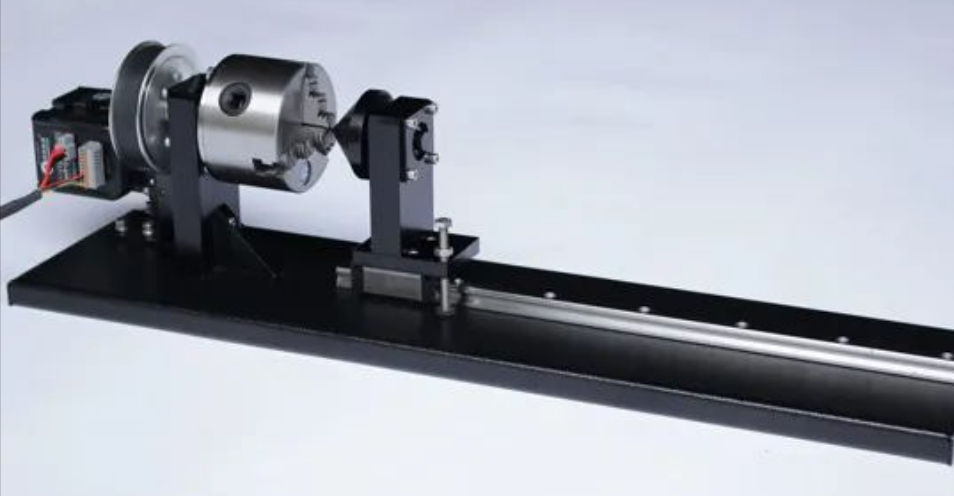

旋转轴恰恰可以解决这个难题，旋转轴的工作原理是把圆形物体卡在旋转轴上面，同时取消Y轴的移动功能，直接通过旋转轴带动圆形

物体进行旋转，使物体本身成为一个平面（相对于X轴）。

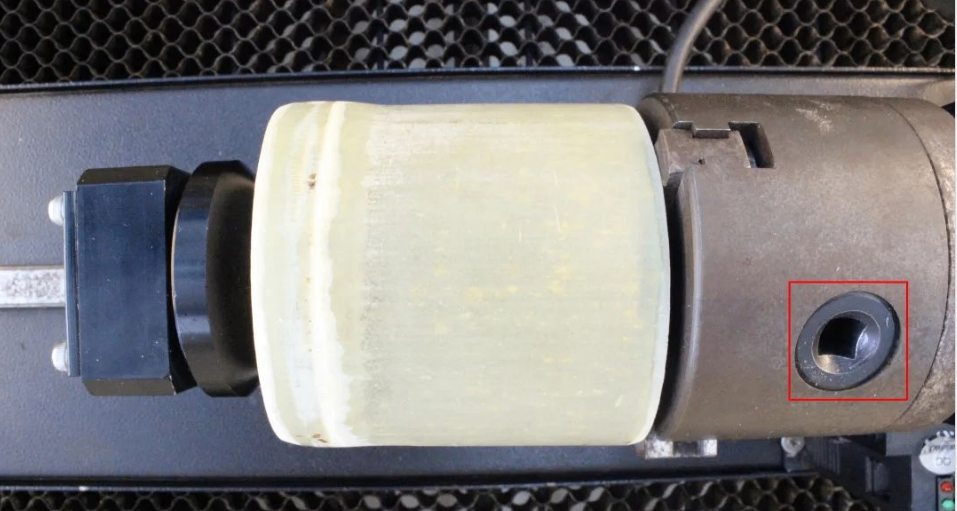

1.扭转框选的孔位，将竹筒卡在旋转轴上面，如下图所示

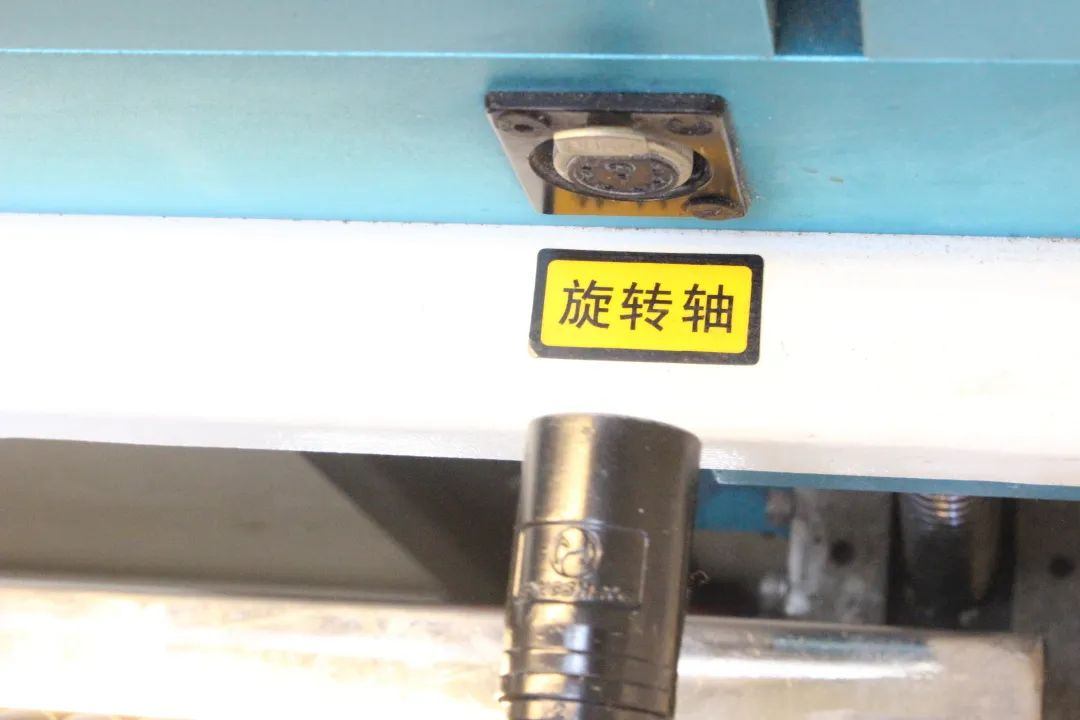

2.将旋转轴电源线接入设备右边Y轴轨道的凹槽中，如下图所示：

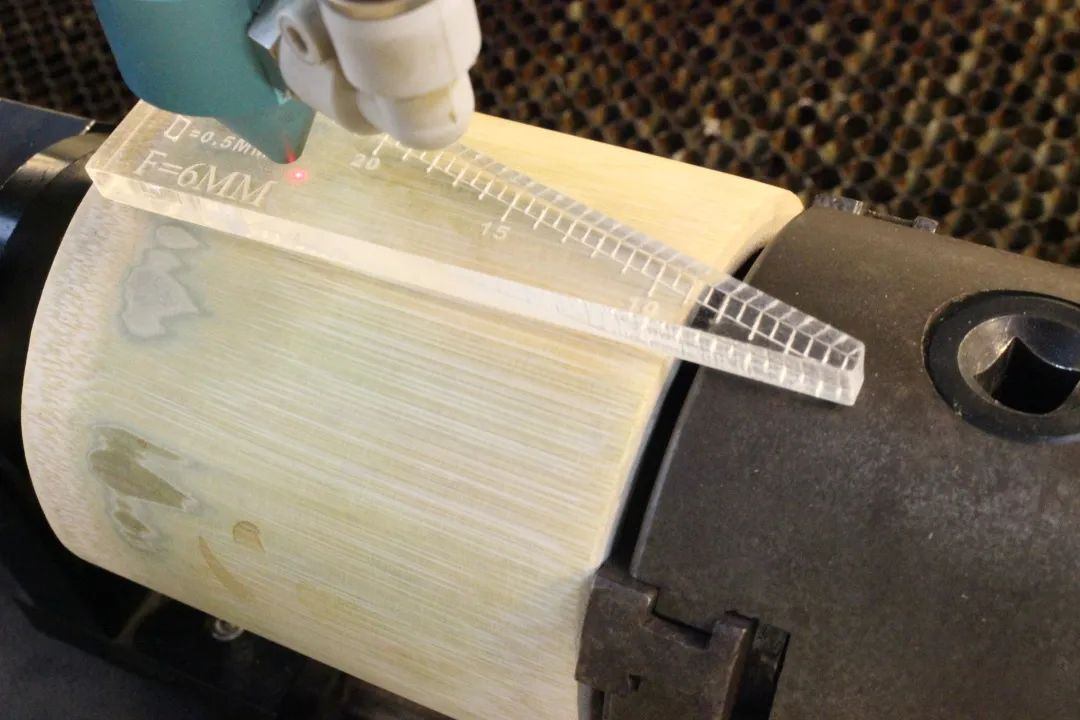

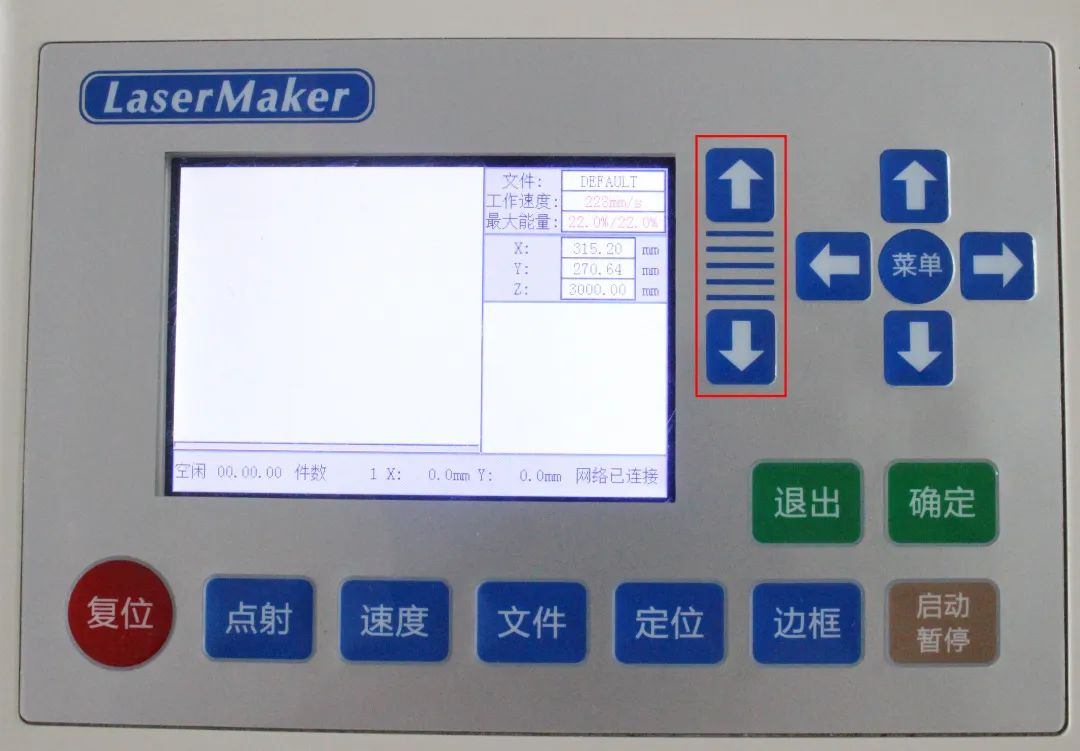

3.点击控制面板Z轴的方向键控制加工平台下降，将激光头移动到竹筒上方并使用对焦尺对焦，如下图所示：

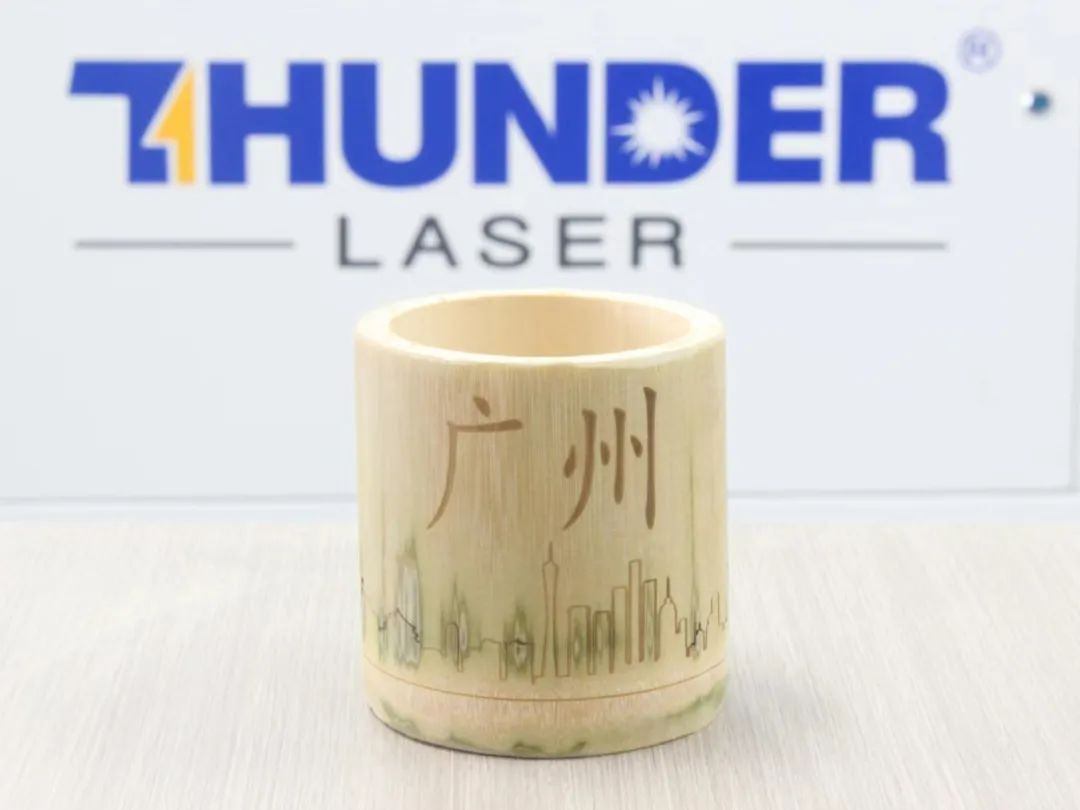

成品展示

总结：

回顾大家完成本实例的制作过程，我们学习到LaserMaker软件的【轮廓提取】绘图工具的使用方法，学习了旋转轴的使用方法，绘图建模不困难，大家一定多尝试，多练习噢！
