中秋长耳齿轮图 设计项目

1

图纸说明

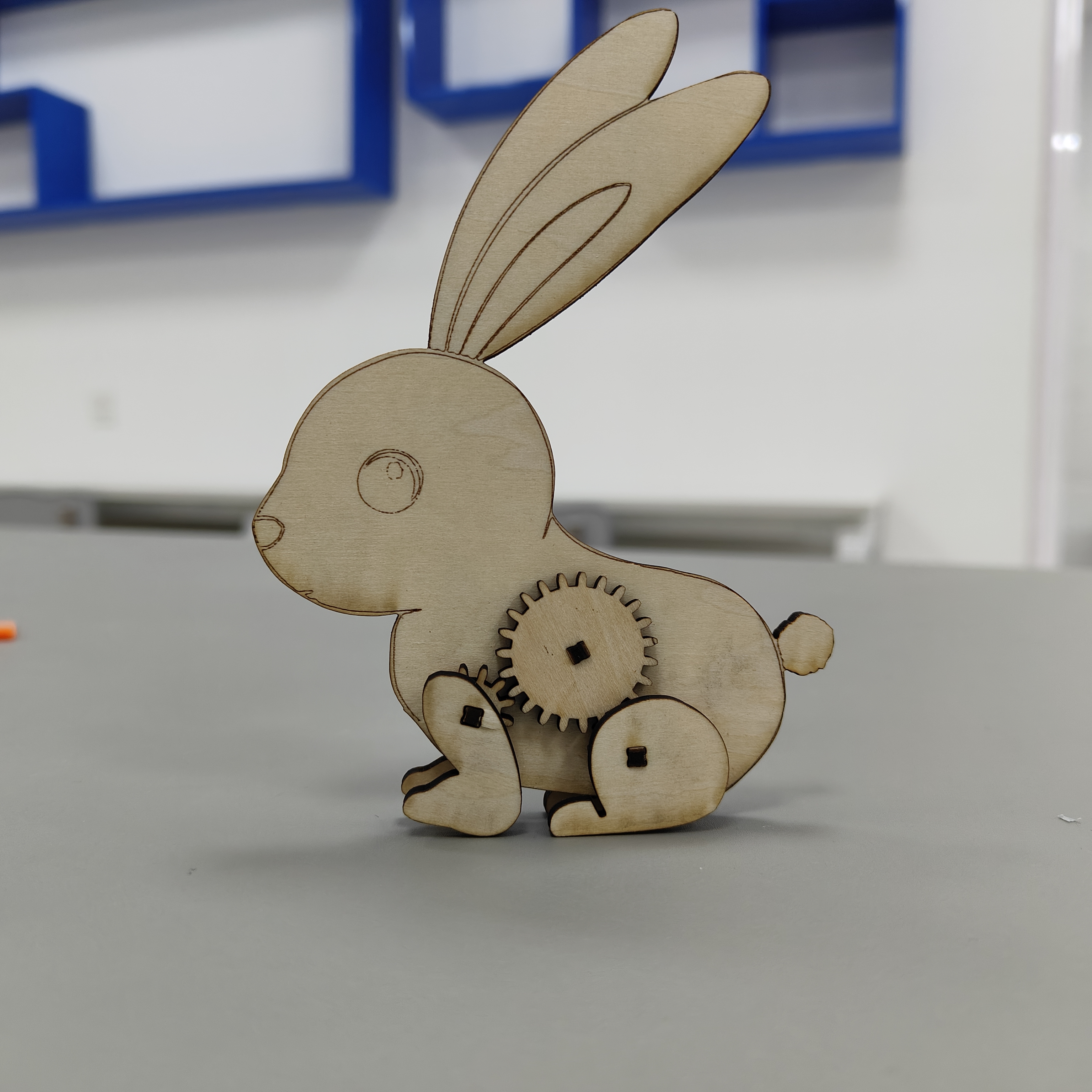

这是一款融合传统节日文化与机械原理的创意木制教具——中秋齿轮长耳兔。它以可爱的兔子为造型,致敬中秋“玉兔”传说,同时通过背部显眼的齿轮结构,巧妙地将 STEM教育融入其中,兼具艺术观赏性与互动学习功能。

设计亮点:传统与科技结合

  • 中秋主题:长耳兔采用蹲坐姿态,圆润的木制身体和标志性竖耳呼应中秋“月兔”形象,传递节日温暖氛围。
  • 齿轮联动装置:背部嵌入可转动的齿轮组,齿轮上的方孔设计便于观察咬合原理,四肢通过黑色连接件与齿轮联动,手动转动齿轮时,兔子四肢会同步活动,生动演示机械传动过程。

科普教育功能:通过直观的齿轮-肢体联动,帮助孩子理解齿轮传动、力传递与运动转换等基础机械知识。

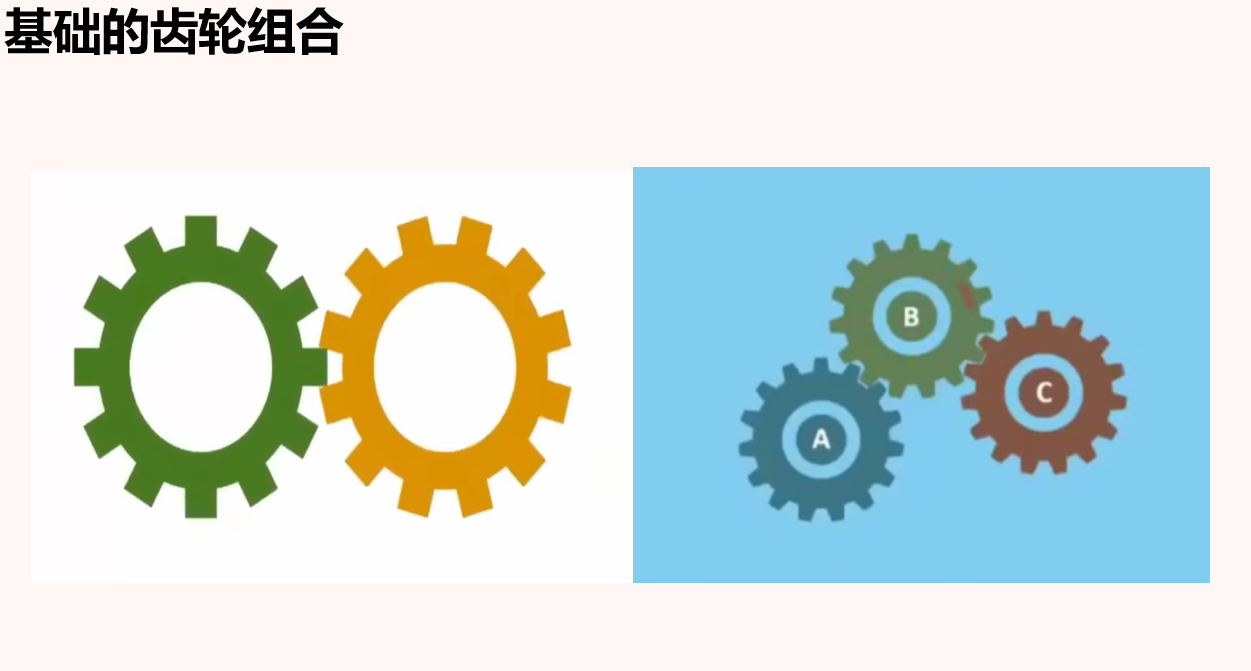

  • tips:建议使用丙烯马克笔上色。 附齿轮科普课件,适合5-9岁孩子科普,课时 40min。

图纸文件

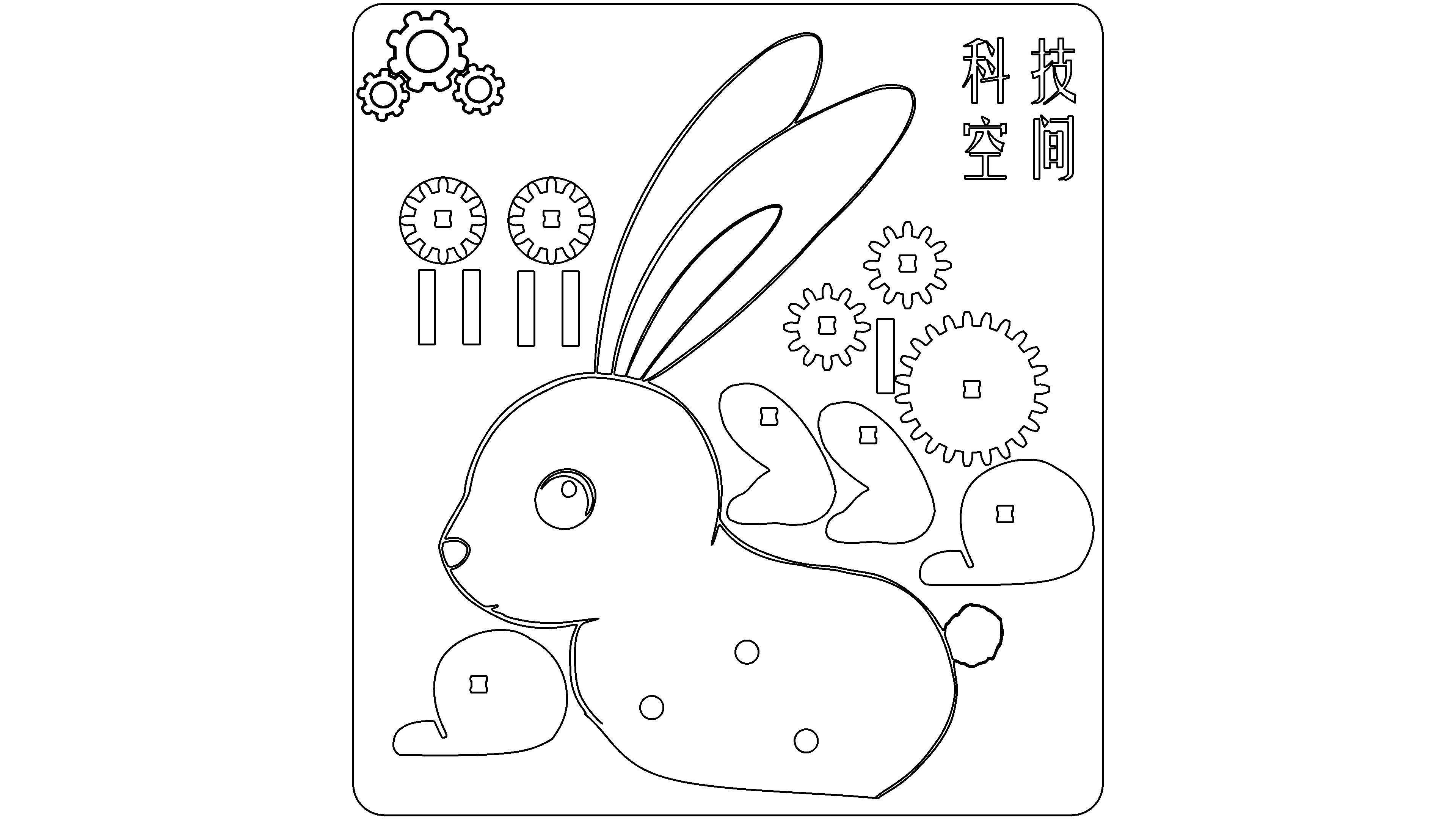

中秋长耳齿轮兔
图纸封面 - 中秋长耳齿轮兔
基本参数
二氧化碳射频管
40w
蜂窝板
0:14:44
工艺参数
加工工艺 加工材质 模式 功率(%) 速度(mm/s) 加工次数
- - - - 1

确定齿轮系统
