激光造物入门级课程 | 案例五：树叶雕刻 设计项目


图纸信息

预览图
lcpx
灌篮高手树叶雕刻
54.36 X 28.94
1
2

图纸说明

[i=s] 本帖最后由 和平郭富城 于 2024-4-3 09:07 编辑 [/i]

[font=新宋体]树叶雕刻作为一种独特的艺术形式，展现了艺术家的创造力和技艺，同时也传达了对自然的敬畏和对细节的关注。这种微型艺术形式不仅展示了艺术家的技艺，也让人们重新认识了树叶这个平常的自然物品。“一叶一世界”，以叶片为载体，创作了一个故事，在纯美的绿叶上雕刻生动形象的画作，本期带来作品 “灌篮高手”：[/font]


dismall_tuku

图纸文件

灌篮高手树叶雕刻

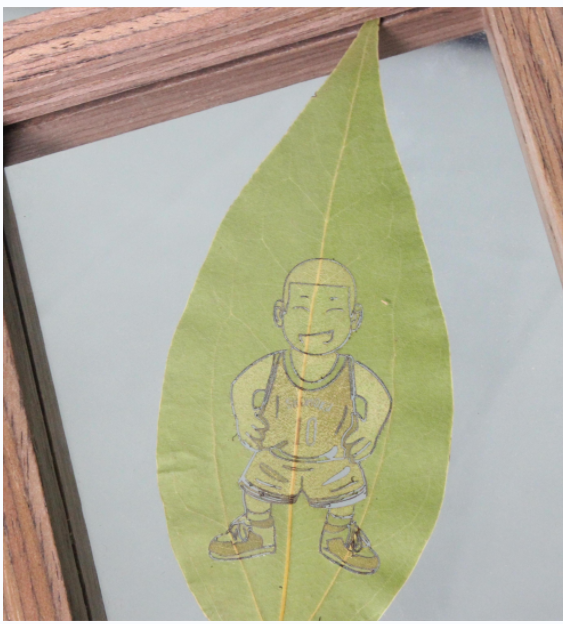

图纸封面 - 灌篮高手树叶雕刻
基本参数
0:3:46

绘制图形元素

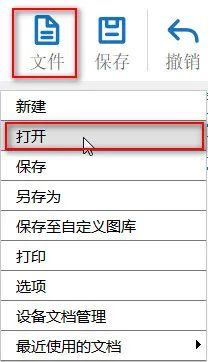

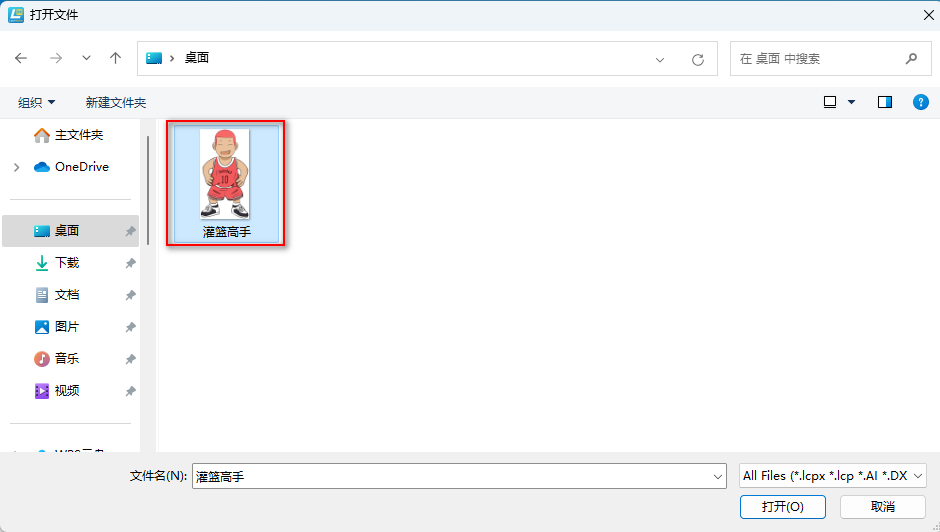

(1)  在上方【功能区】中点击【文件】，然后点击【打开】，双击打开需要雕刻的图片，如下图所示：

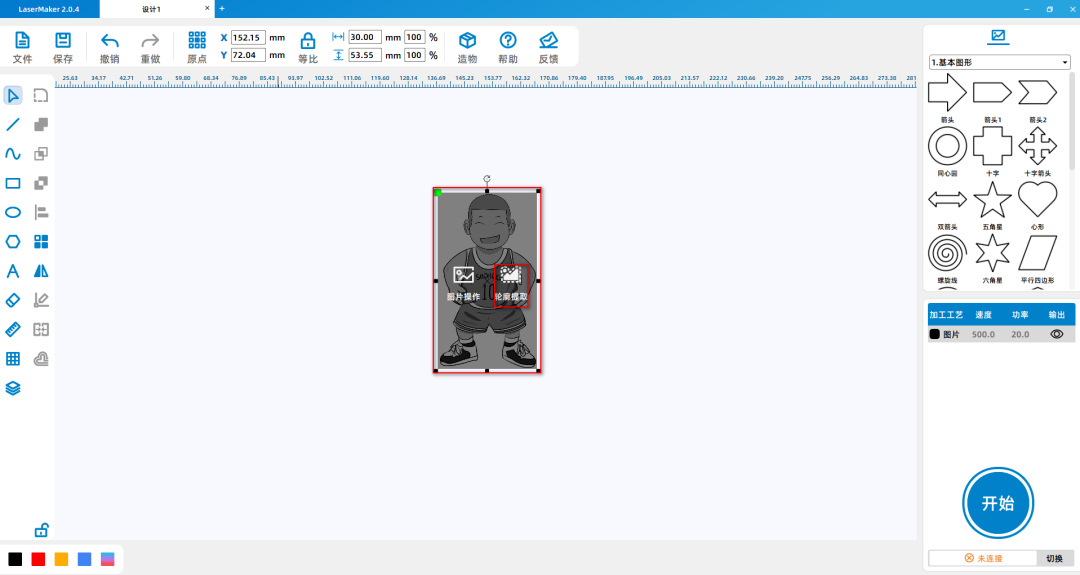

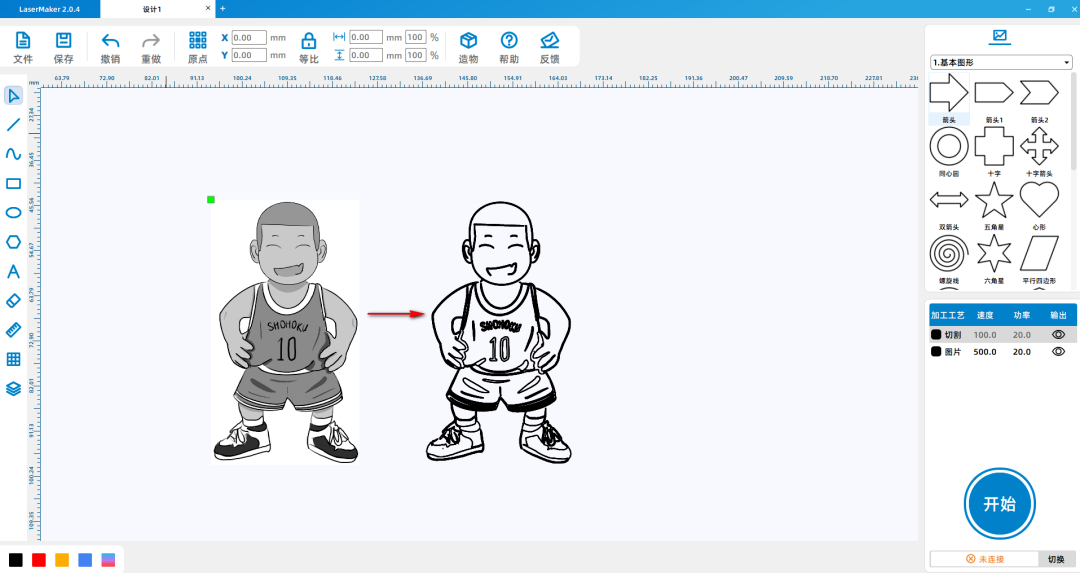

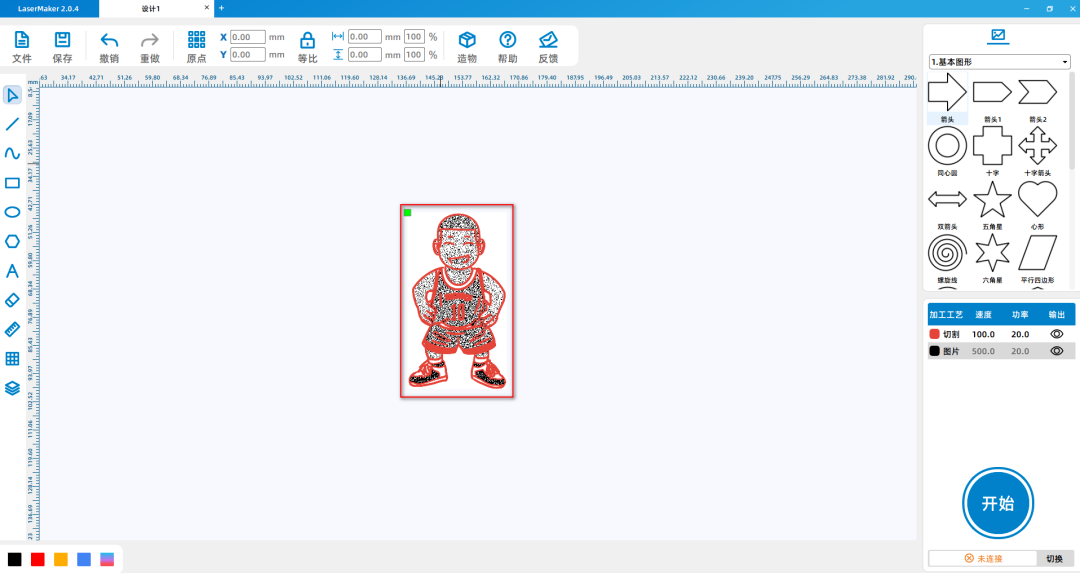

（2）选中图片“灌篮高手”，鼠标左击图形中的【轮廓提取】，并将图片和多余的图形删除只留下轮廓，如下图所示：

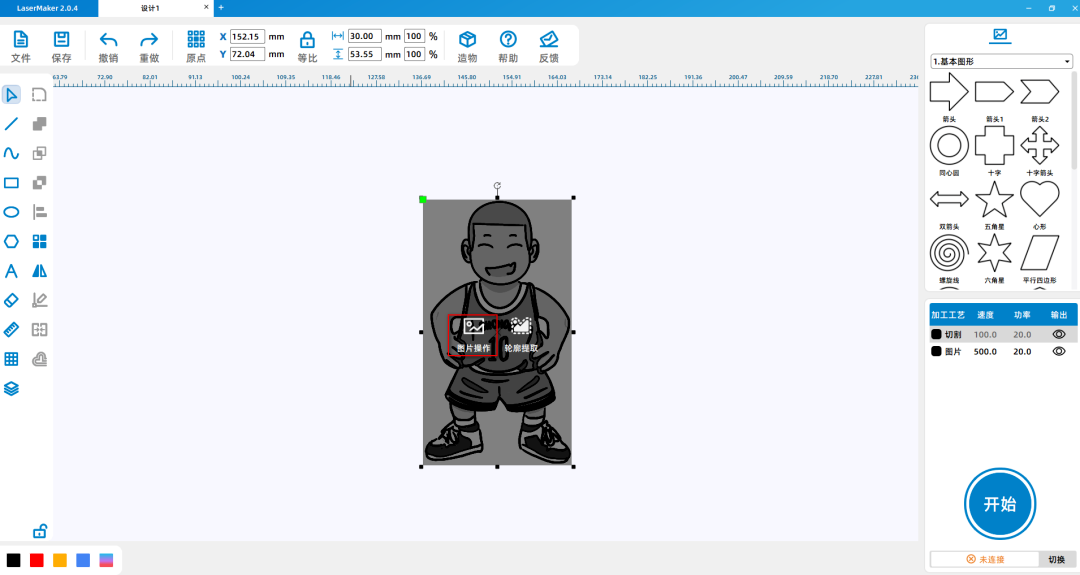

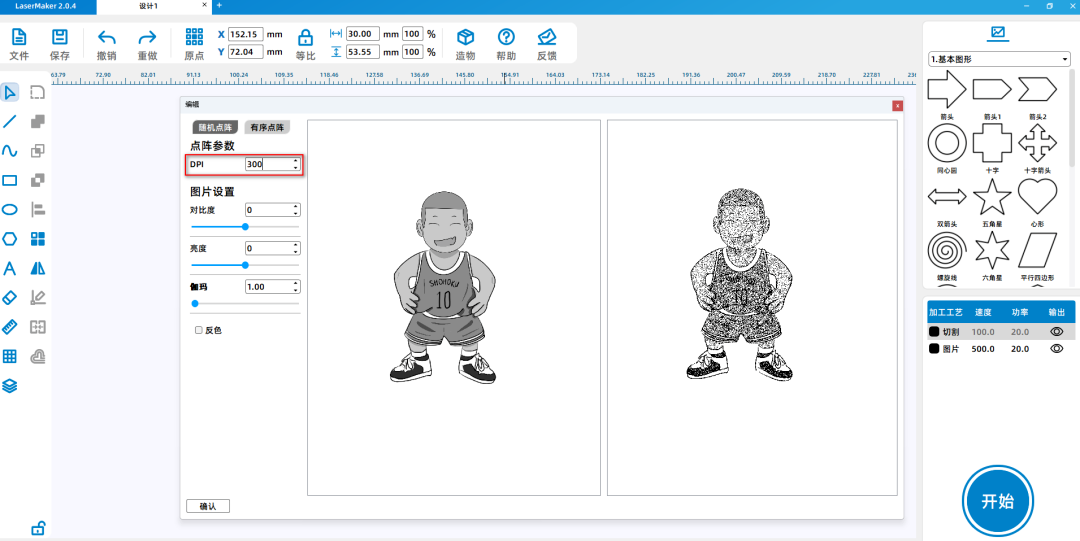

（3）选中图片“灌篮高手”，鼠标左击图形中的【图片提取】，将图片DPI改为300，使图片更清晰，如下图所示：




激光加工

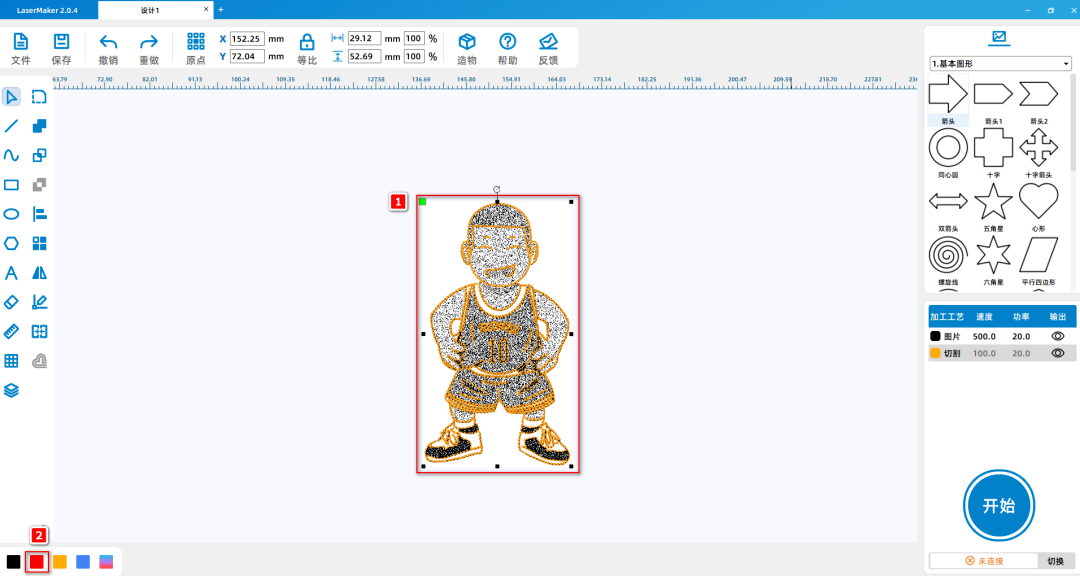

（1）选取轮廓，鼠标左击左下方的图层面板将轮廓图层改为红色，如下图所示：

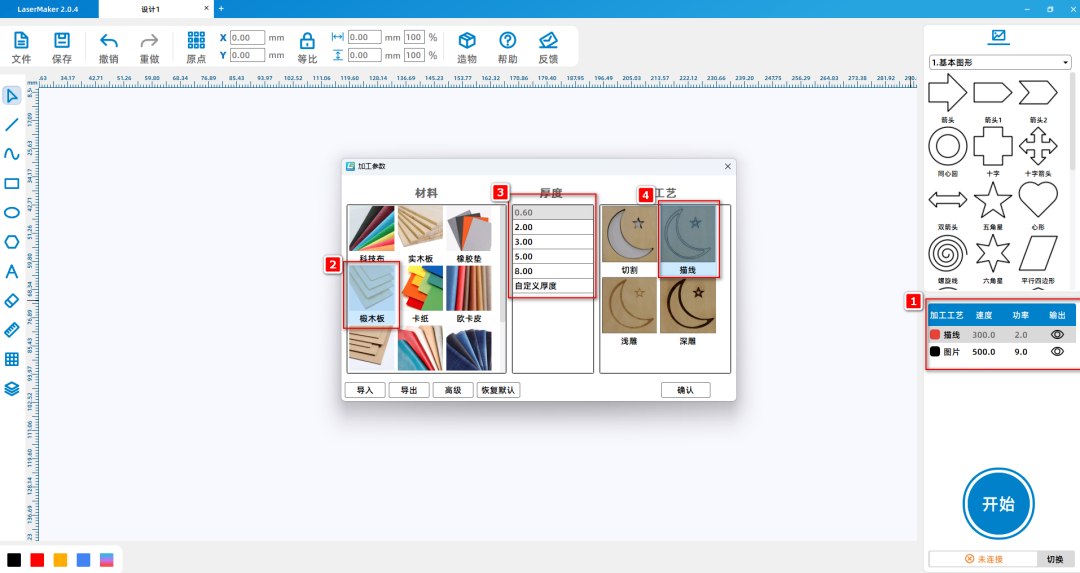

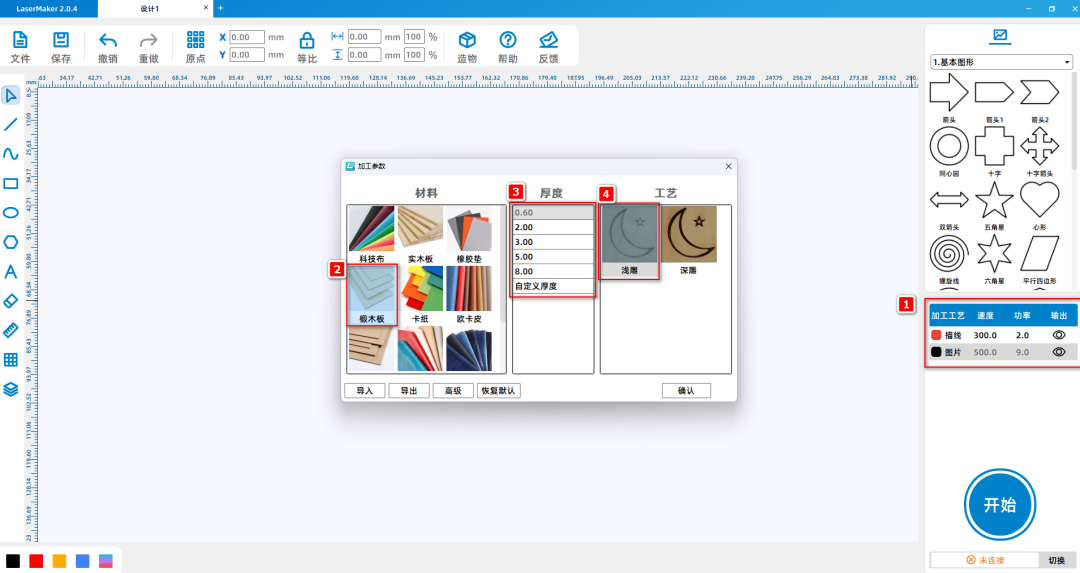

 (2)鼠标双击右下方【加工面板】的红色图片图层，将材料、厚度、工艺分别设置为椴木板、0.6mm、描线；鼠标双击右下方【加工面板】的黑色图片图层，将材料、厚度、工艺分别设置为椴木板、0.6mm、切割，如下图所示：

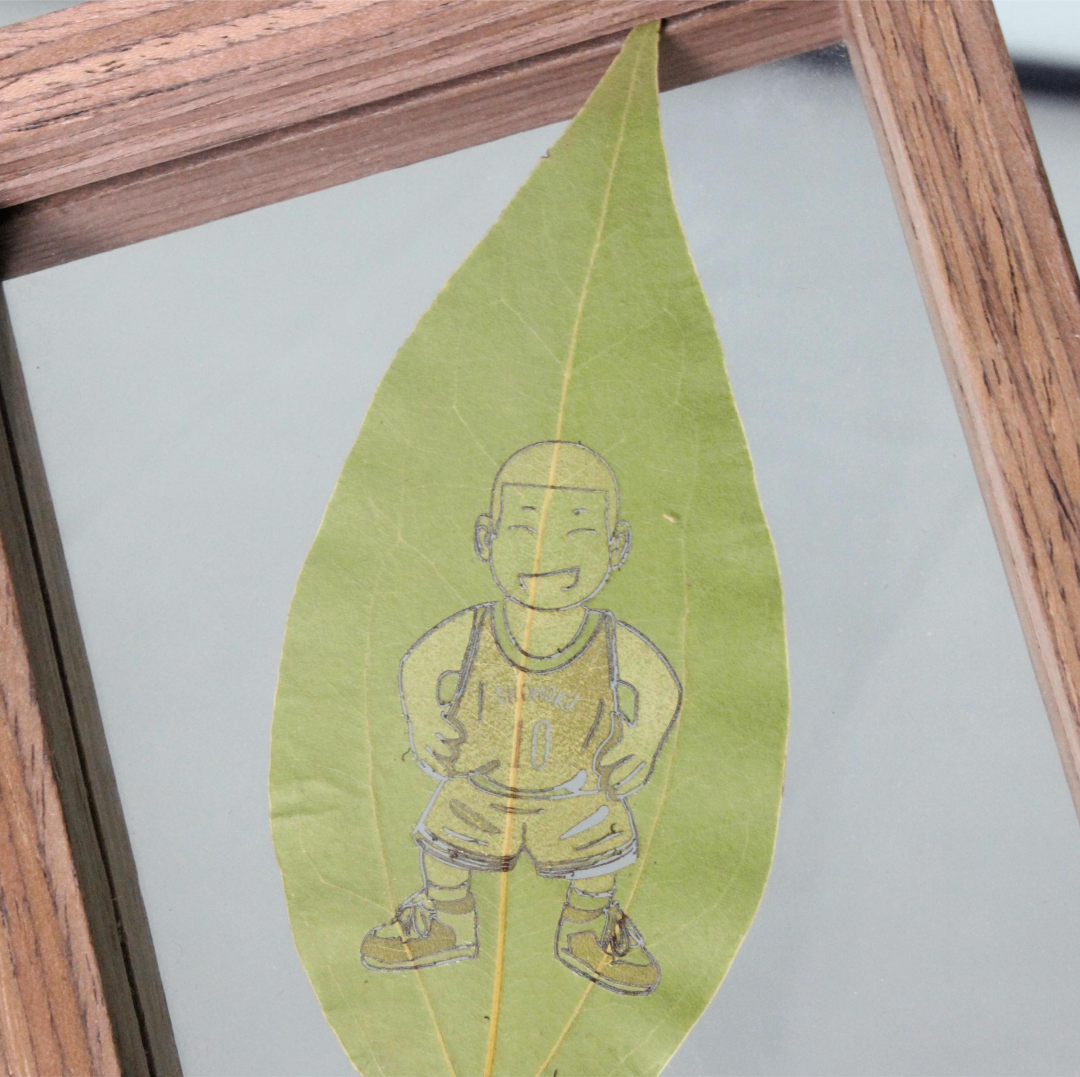

作品展示：


总结：

在大家完成本次实例的制作过程中，我们学习到LaserMaker软件的【图片提取】绘图工具的使用方法，绘图建模不困难，大家一定多尝试，多练习噢！
