图纸
壁挂式可开合激光榫卯玄关杂物收纳盒 设计项目
图纸信息
lcpx
壁挂式可开合玄关收纳盒
810.70 X 585.31
激光类型:
二氧化碳玻璃管
|
功率: 40w |
时间: 0:32:31分钟
图纸视频
图纸说明

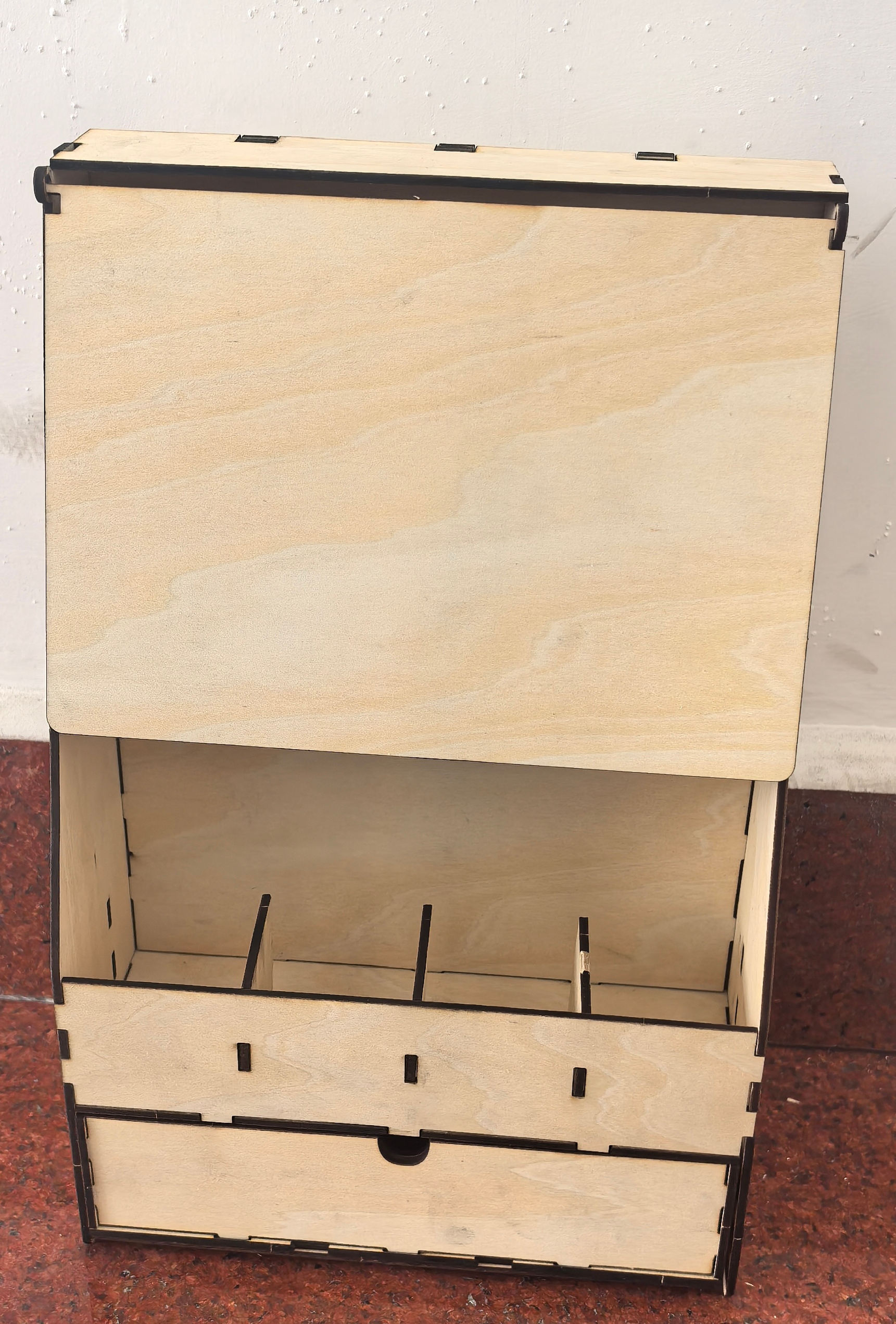

生活中家门口普遍存在小件收纳杂乱的现象，比如：钥匙、门禁卡、口罩等回家后都是随手一放，导致台面杂乱、出门经常忘带物品或者干脆找不到东西放哪了，针对这个问题，结合本次“焕新家居，激光造趣”的主题，想出了制作一个玄关收纳盒方便整理和收纳一些生活小物件的作品。
关联活动
本激光切割设计图参与活动： “焕新家居，激光造趣”——家居用品主题激光造物比拼活动

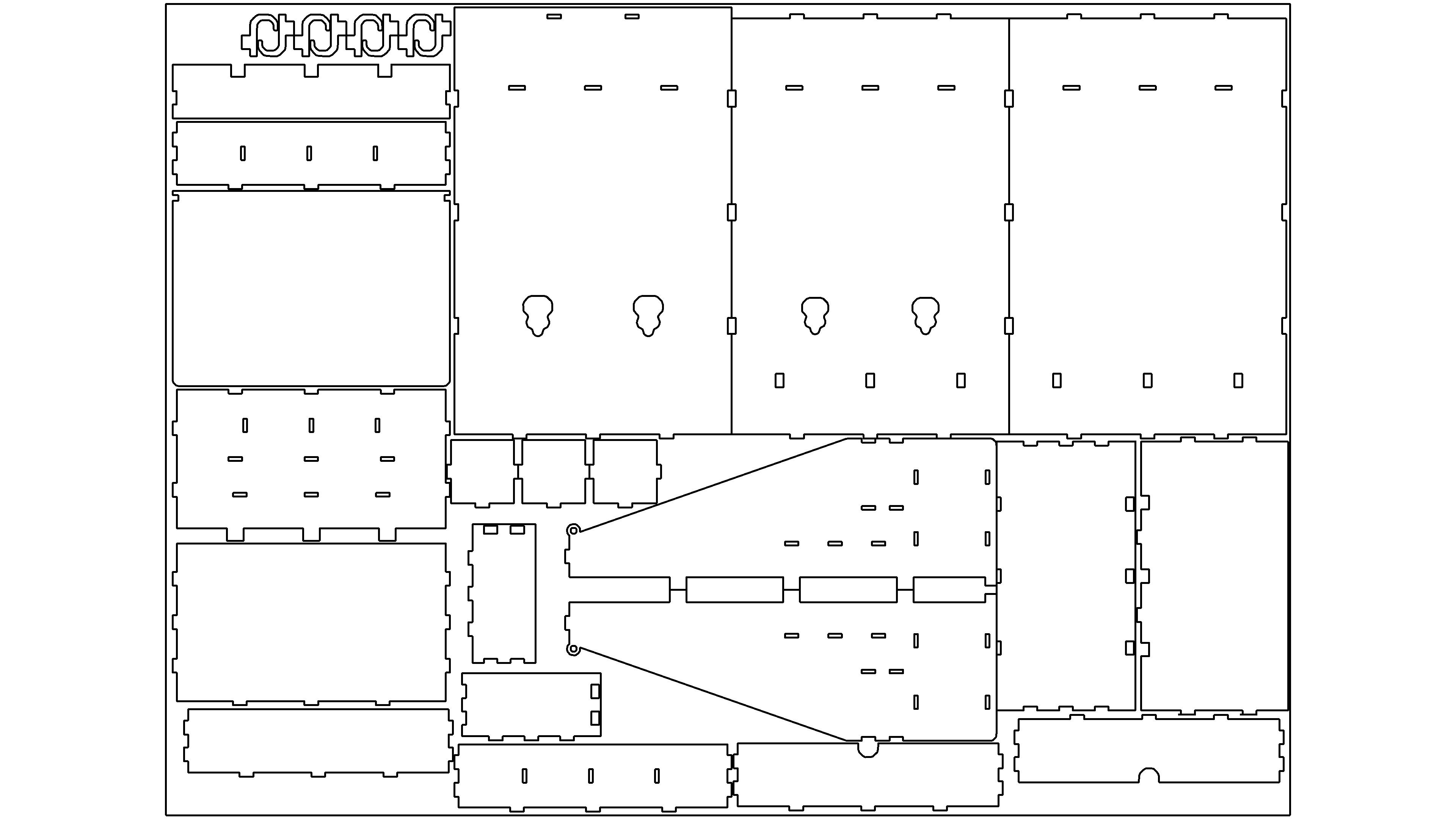

图纸文件
壁挂式可开合玄关收纳盒
基本参数
二氧化碳玻璃管
40w
0:32:31
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 3mm椴木板 | 水平单向 | 80 | 10 | 1 |
作品制作步骤
通过三视图在cad里画出大致轮廓；

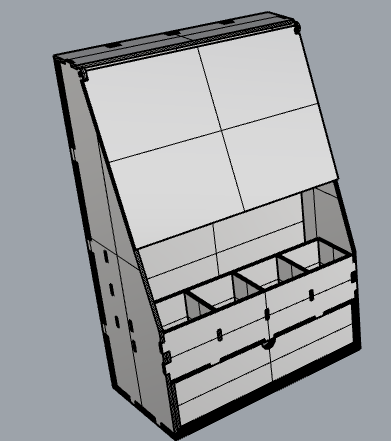

在犀牛里面进行模拟拼装，发现问题并修改；
排版并加工；

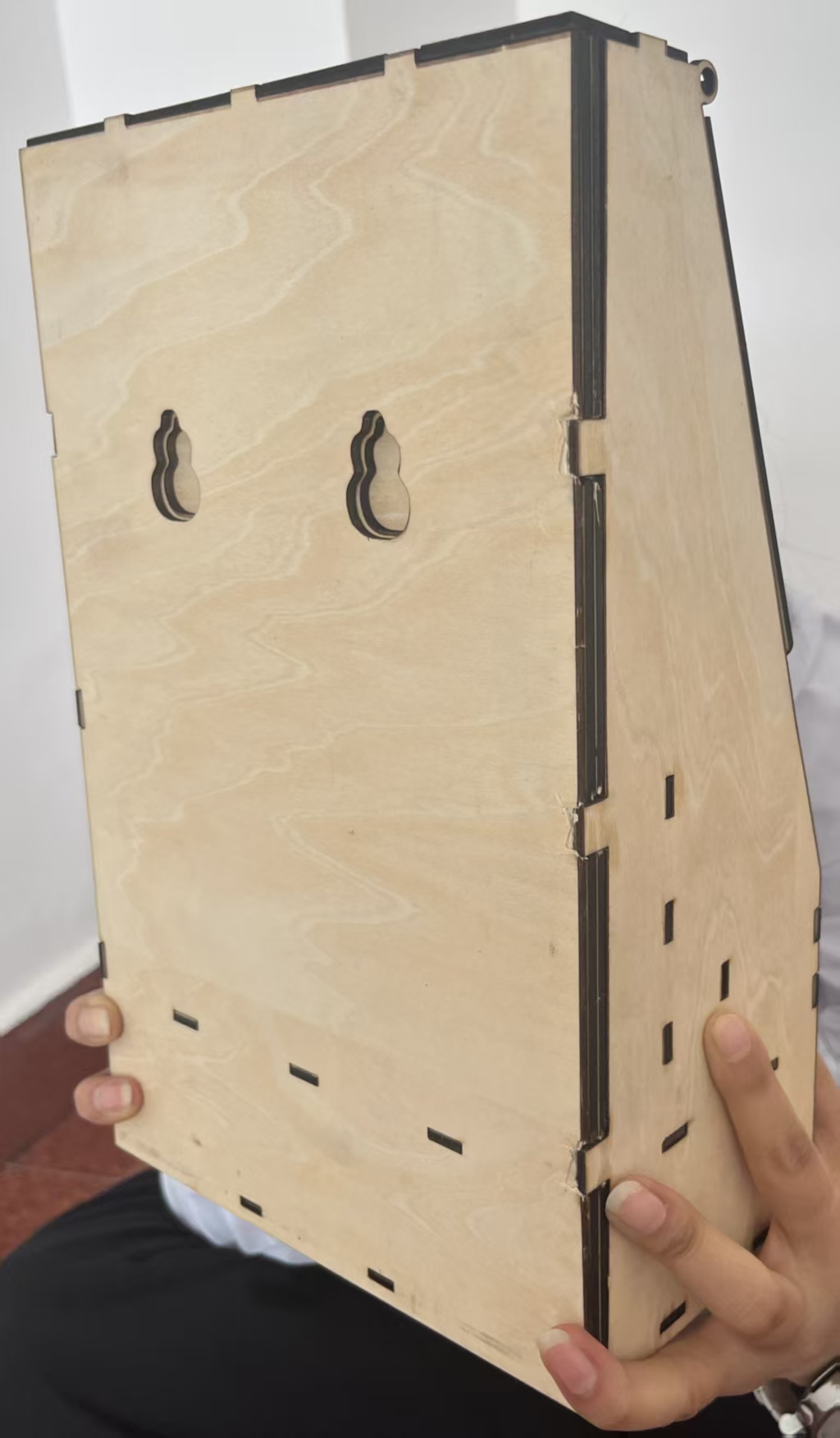

组装时要注意组装顺序，先组装底板和侧板，从下往上依次搭建即可。
