汝州二高2024年首届校长杯篮球赛奖牌设计 设计项目


图纸信息

预览图
lcpx
2024年首届校长杯篮球赛奖牌
95.96 X 100.00
1
2
3

图纸说明



近期，学校进行了校长杯篮球赛，通过比赛不仅展现了汝州二高学子的体育精神和竞技水平，更是学校在追求高品质教育道路上迈出的坚实步伐，促进学生的全面发展。今天很高兴参加奖牌设计比拼活动，奖牌的设计不仅是一个简单的纪念品，更是赛事精神、学校文化和教育理念的综合体现。

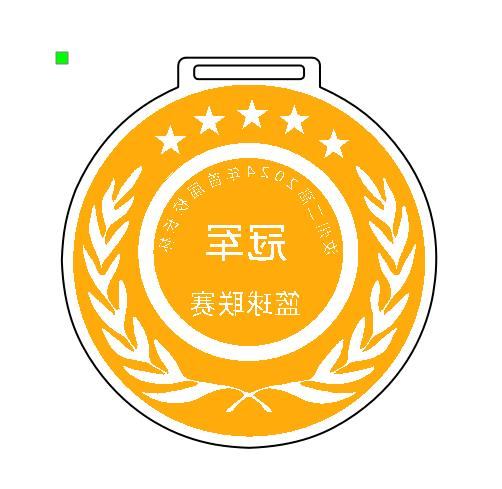

篮球运动会奖牌由橄榄枝、五星和冠军元素组成，[font="]这些元素共同构成了篮球运动会奖牌丰富而深刻的文化内涵。


1.[font="]和平与友谊：橄榄枝可能以编织成冠的形式出现，代表着运动员通过努力和拼搏所赢得的最高荣誉，同时也象征着体育精神中的和平与友谊。

2.[font="]团结和协作精神：五星可能作为装饰元素出现，代表着运动员代表国家和民族参赛的荣誉和责任。同时，五星也象征着运动员之间的团结和协作精神。

3.[font="]成功、卓越和奋斗的精神：冠军的荣誉直接体现在奖牌的设计和颁发上。获得冠军的运动员或团队将获得一枚特殊的奖牌，以表彰他们在比赛中的卓越表现和所付出的努力。同时，冠军的荣誉也是对运动员和团队所代表的国家、民族和文化的肯定和尊重。



图纸文件

2024年首届校长杯篮球赛奖牌
图纸封面 - 2024年首届校长杯篮球赛奖牌
基本参数
0:0:4

一、外形制作

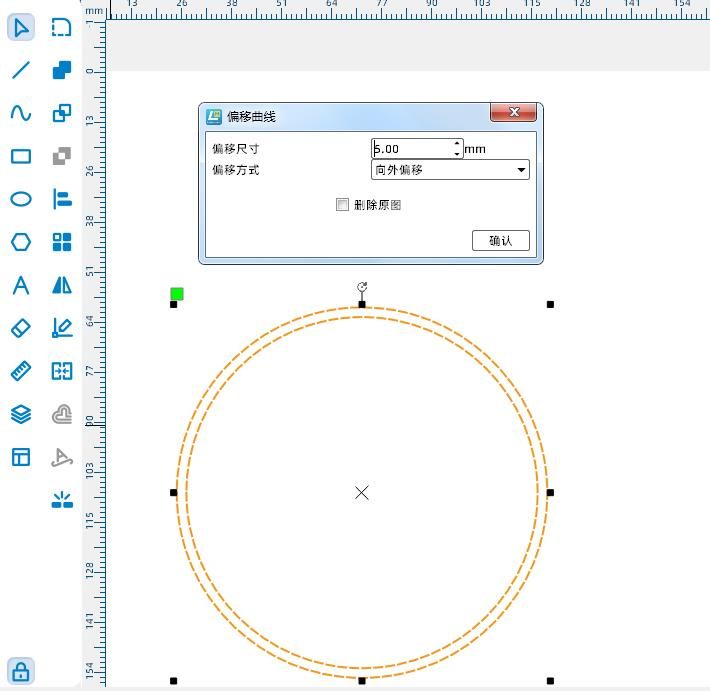

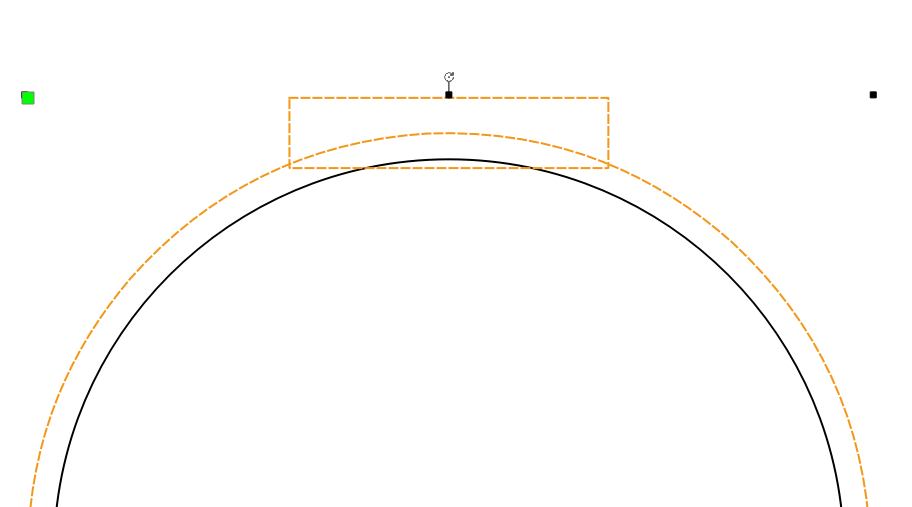

在左侧的【绘图工具栏】中，点击【椭圆】工具，绘制一个90*90mm的正圆。鼠标勾选图片，点击偏移曲线，选择向内偏移5mm。


点击【矩形】工具，绘制一个36*8mm的矩形。 点击【圆角】工具，将矩形朝上的两个直角导为半径为2mm的圆角。

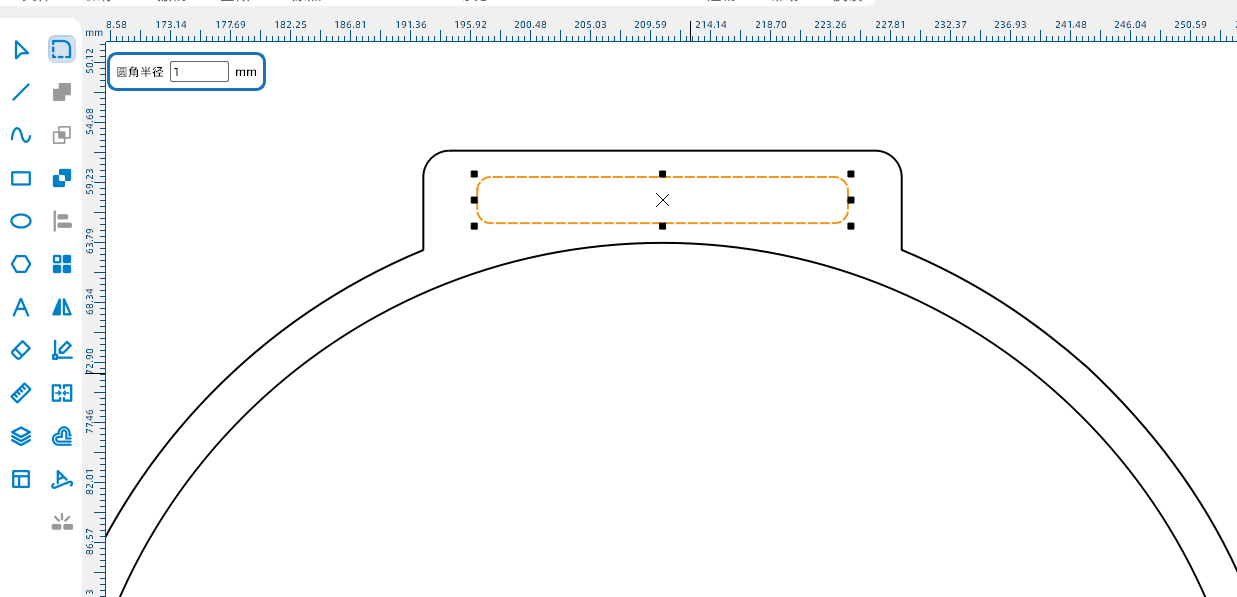

点击【矩形】工具，绘制一个28.5*3.5mm的矩形。 点击【圆角】工具，将矩形的四个直角导为半径为1mm的圆角。

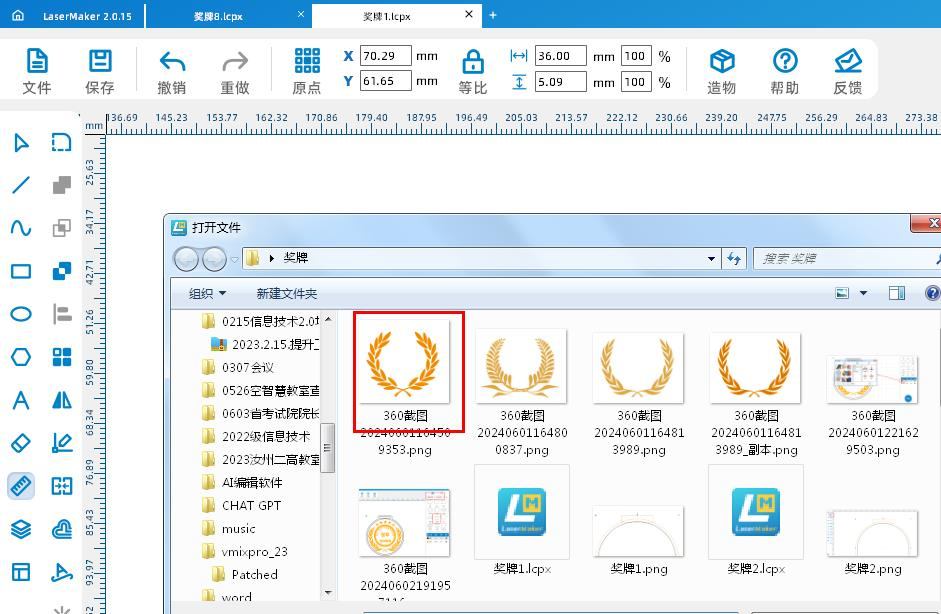

（2）在上方【功能区】中点击【文件】，然后点击【打开】，双击打开所保存的麦穗图片。

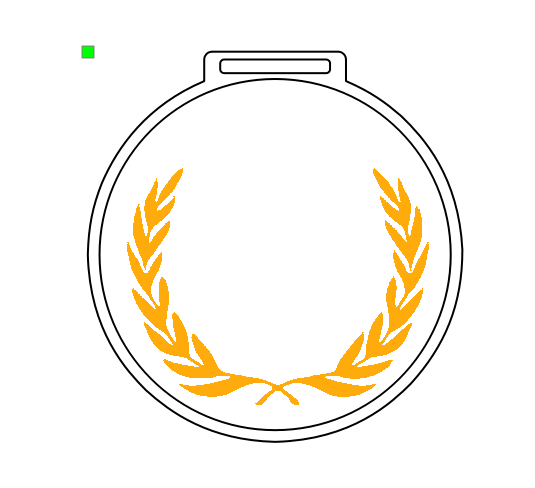

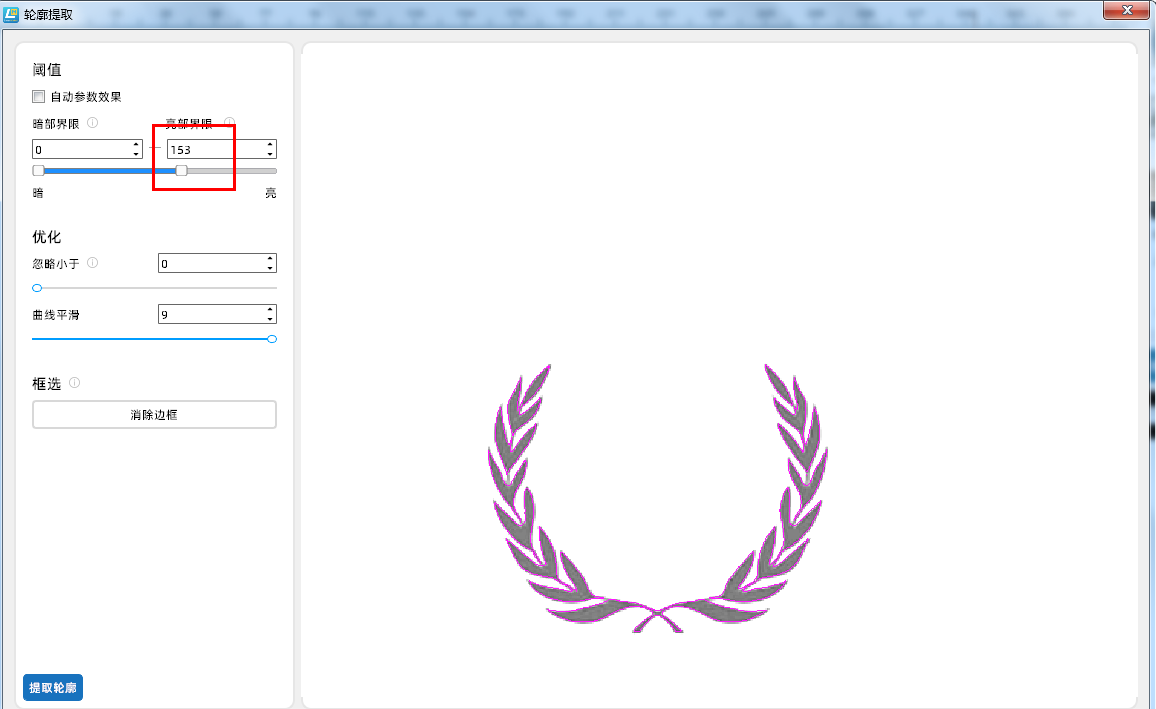

鼠标左键点击选中图片，点击提取轮廓后删掉图片，得到麦穗外形。

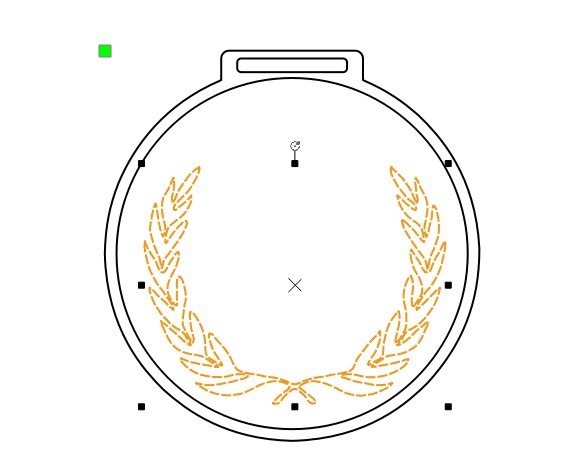

鼠标点击选中麦穗外形，修改为黄色浅雕。

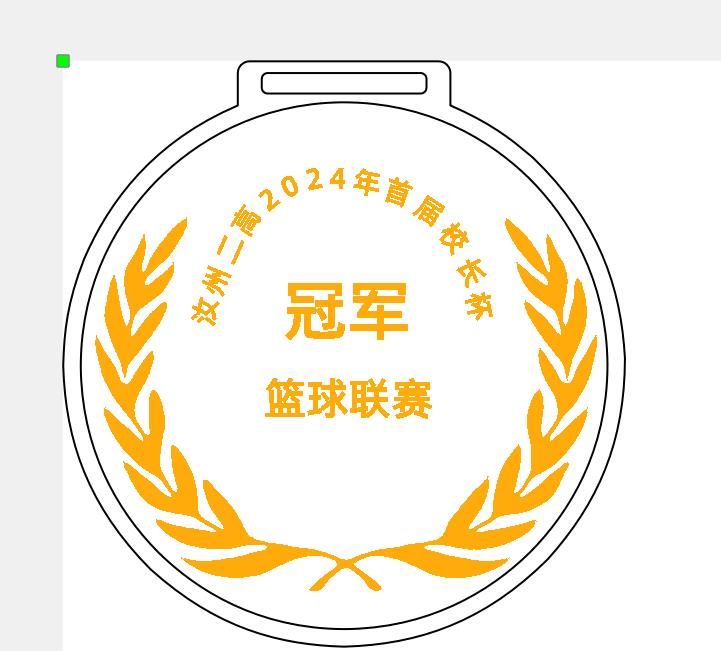

（3） 点击【文本】工具，分别输入“冠军”、‘篮球联赛’。点击【曲线】工具，绘制一条曲线。鼠标勾选曲线，点击【曲线文字】工具，输入“汝州二高2024年首届校长杯”。


（4）在左侧的【绘图工具栏】中，点击【椭圆】工具，绘制一个48.5*48.5mm的正圆。鼠标勾选图片，点击偏移曲线，选择向内偏移5mm。

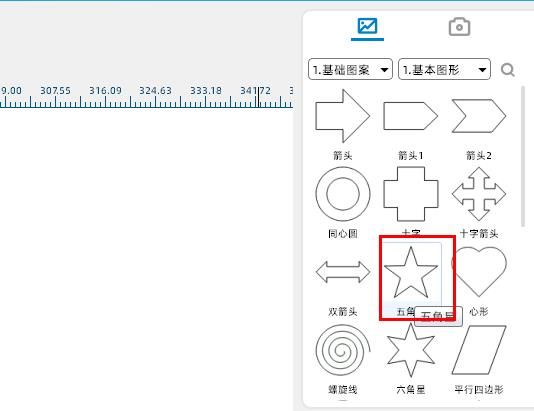

（5）在右侧【基础图案】中点击【基本图形】，找到五角星图形。


选中五角星，复制粘贴，总共得到五个五角星。


鼠标勾选所有图形，点击【水平镜像】工具。





二、激光加工

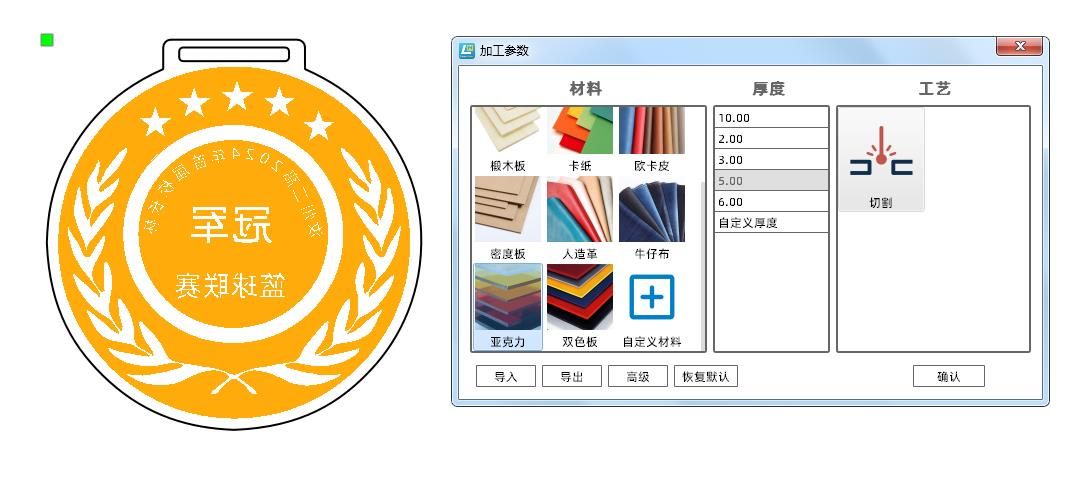

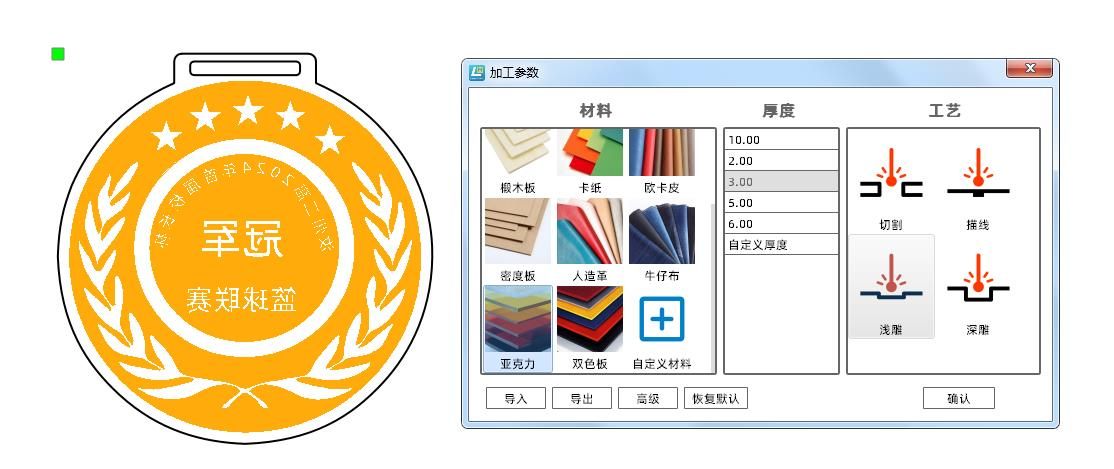

调节右下角的图层顺序，依次按“浅雕、切割”排序；鼠标左键双击黄色图层，将材料、厚度、工艺分别设置为亚克力、3mm、浅雕；鼠标左键双击黑色图层，将材料、厚度、工艺分别设置为亚克力、5mm、切割。

三、展示视频
