星轨漫探 设计项目
图纸信息
图纸视频
图纸说明
设计理念
作品的底座采用了太阳系运转模型，可以让观者了解太阳系的各大行星的名称及其运动轨迹和规律，进而唤起对浩瀚宇宙的无限憧憬与探索热情。
卫星模型穿梭于太阳系之外，是整体作品的主体部分，象征着人类对宇宙现有认知的边界；也象征着在已知的太阳系之外，宇宙深处尚有无尽的奥秘等待我们去发现，我国的航天事业仍需砥砺前行，不断探索未知的领域。
灵感来源
提及航空航天，无疑火箭飞船等象征物便跃然眼前；而紧随其后的，便是浩瀚的星球宇宙。作品精心挑选了具有深刻象征意义的物体，以凸显本次活动的核心主题。作品的深层意图在于，让观者在欣赏作品之际，能够直观感受到太阳系的运行规律，进而扩充大众对航空航天领域的认知：观者可在作品中详尽地看到太阳系行星的中英文名称及其运行轨迹。作品同时旨在唤起观者对航空航天的热情，关注我国在航空航天领域的进展，从而提升民族自尊心，为航天事业贡献自己的一份力量。
创新点
设计：色彩浓郁，能够吸引观者眼球；标有文字信息，便于达到作品科普的目的。
结构：互动性、可动性较强，通过简单的结构实现星轨的旋转；使用的材料较为多样，包括3mm椴木板、3mm不织布及0.6mm卡纸，装饰中使用阳极氧化铝色卡及锡箔纸。
功能：观者可亲手转动星轨，从而了解相关信息。
关联活动
本图纸参与活动： “星际创想，智造未来”——航天航空主题激光造物比拼活动
图纸文件
卫星
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 0.6mm卡纸 | - | - | - | 1 |
星轨
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 3mm椴木板 | - | - | - | 1 |
| 浅雕 | 3mm椴木板 | - | - | - | 1 |
星球
基本参数
工艺参数
| 加工工艺 | 加工材质 | 模式 | 功率(%) | 速度(mm/s) | 加工次数 |
|---|---|---|---|---|---|
| 切割 | 3mm不织布 | - | - | - | 1 |
| 深雕 | 3mm不织布 | - | - | - | 1 |
图纸绘制

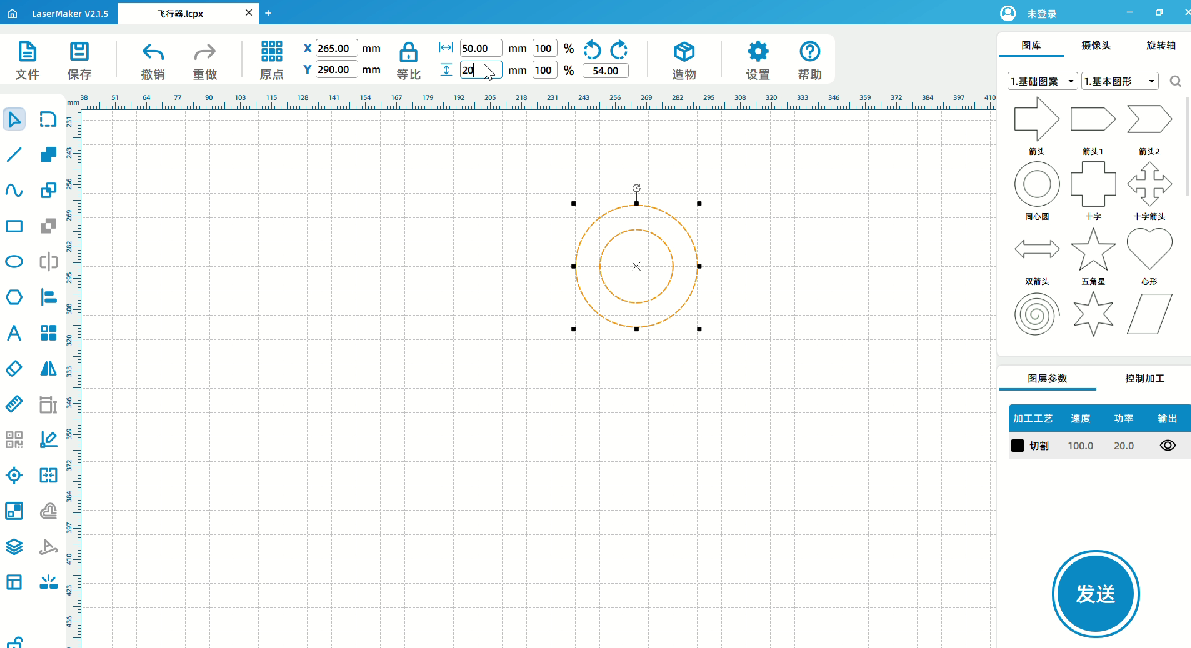

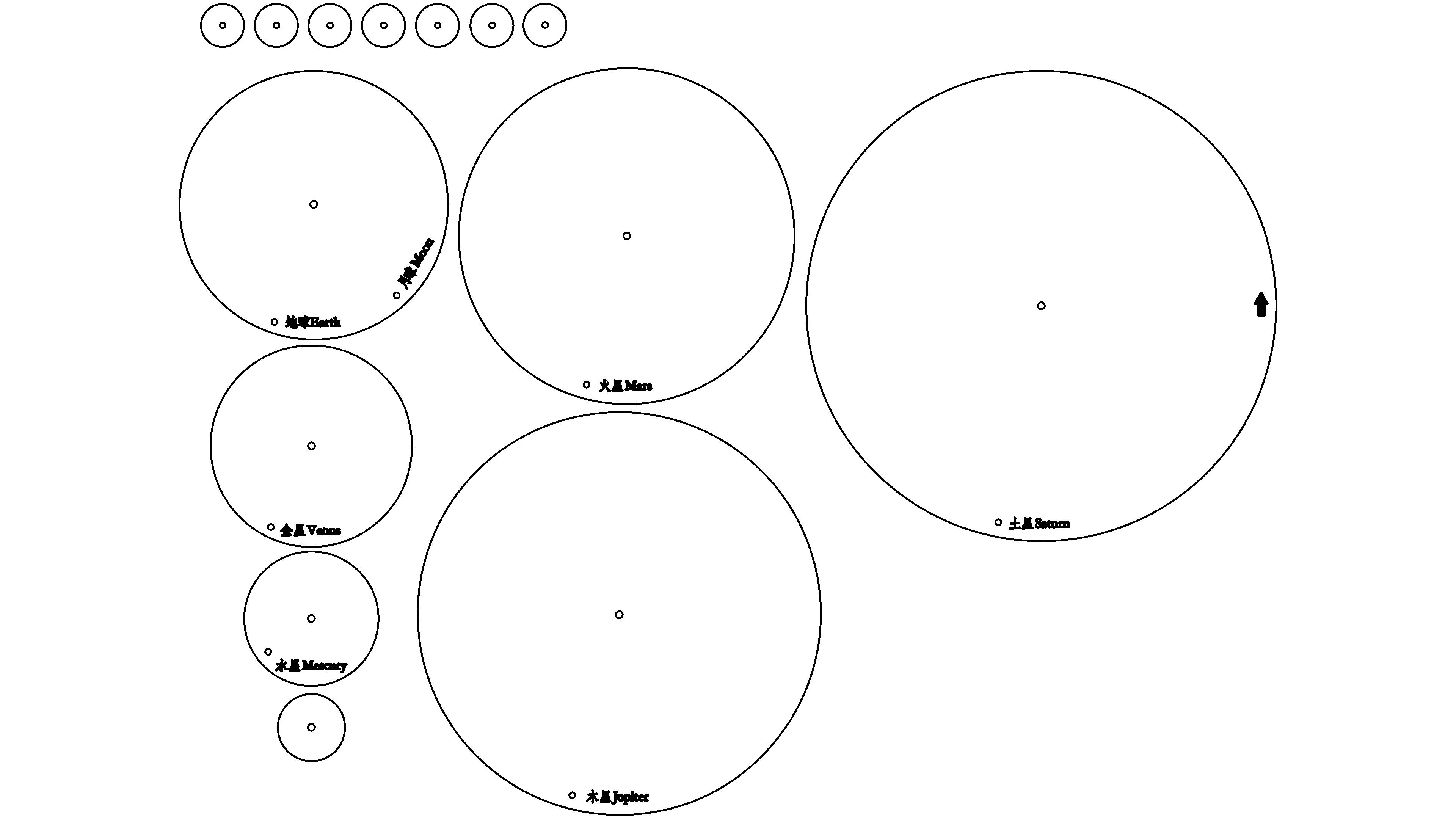

1.星轨：使用同心圆形状，调整尺寸，绘制出6个圆形和垫片；并根据竹签直径在圆形中心位置和边缘位置打孔（考虑到切割损耗，中心位置孔略大于竹签直径，边缘位置孔略小于竹签直径）。

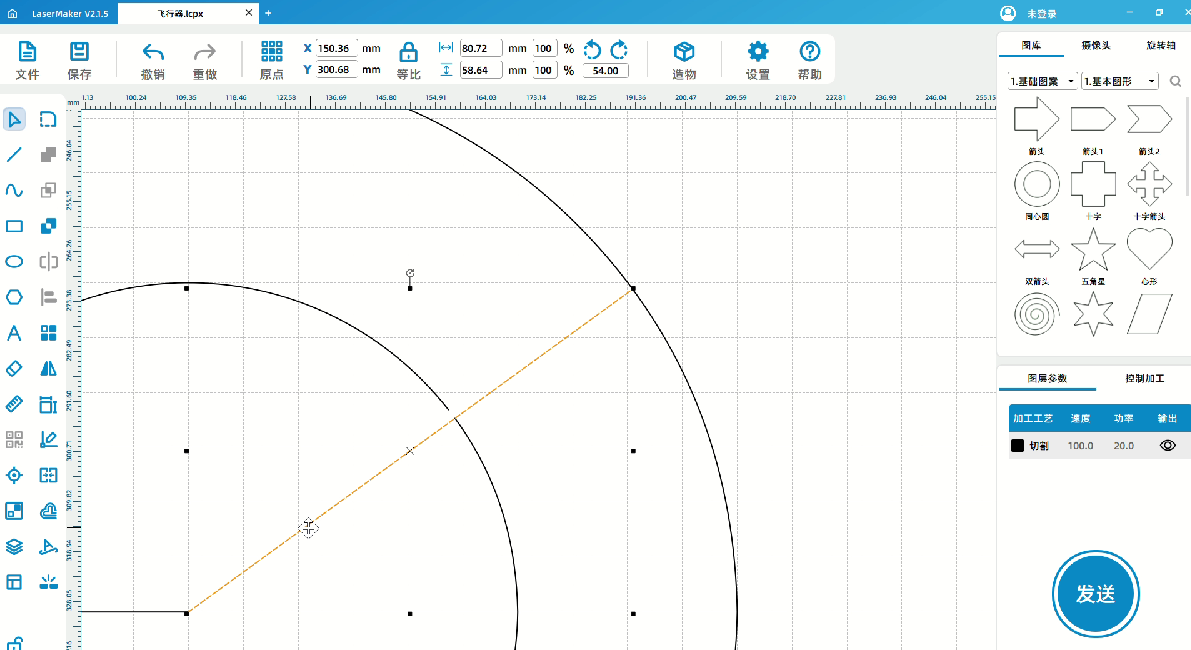

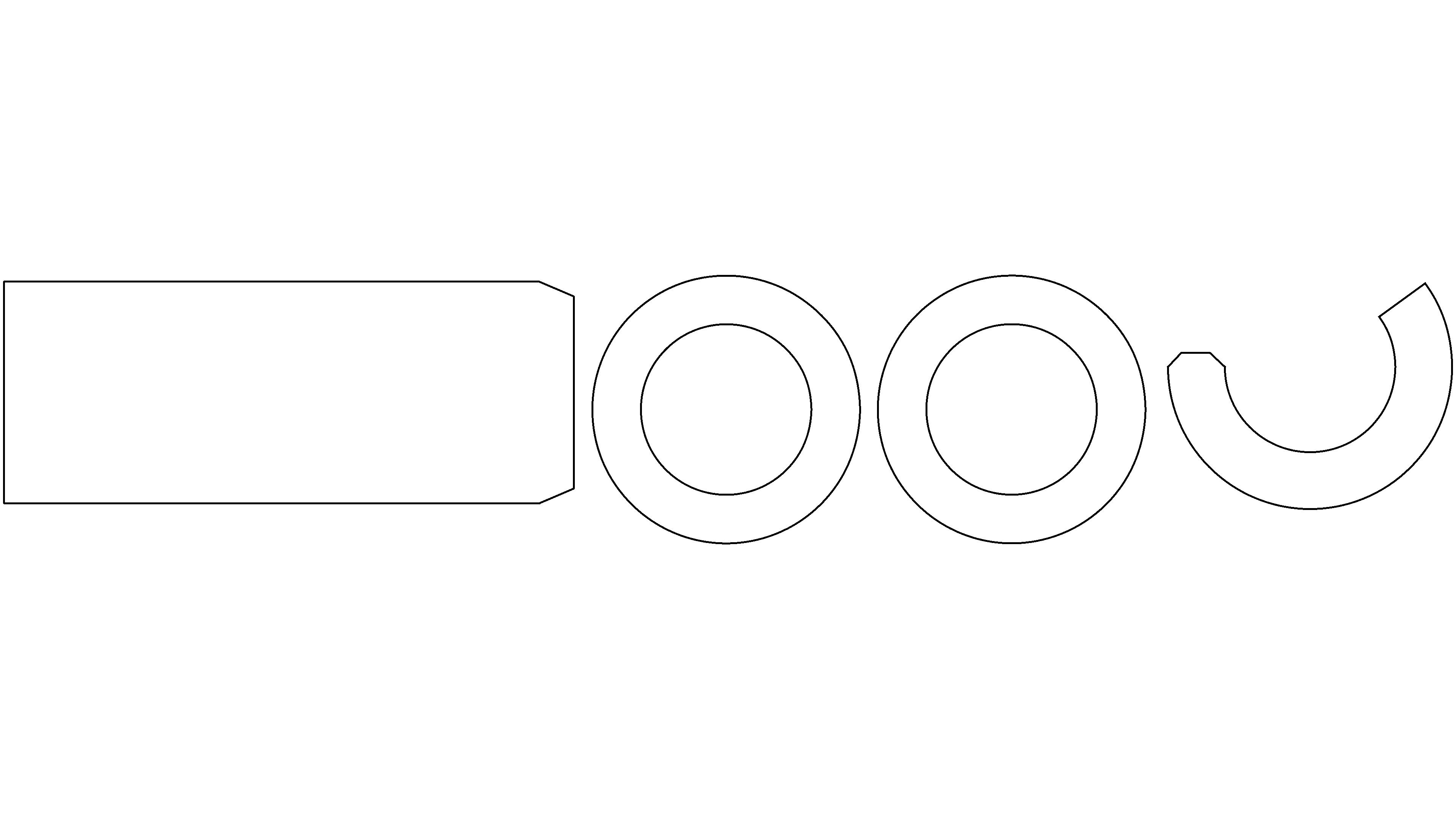

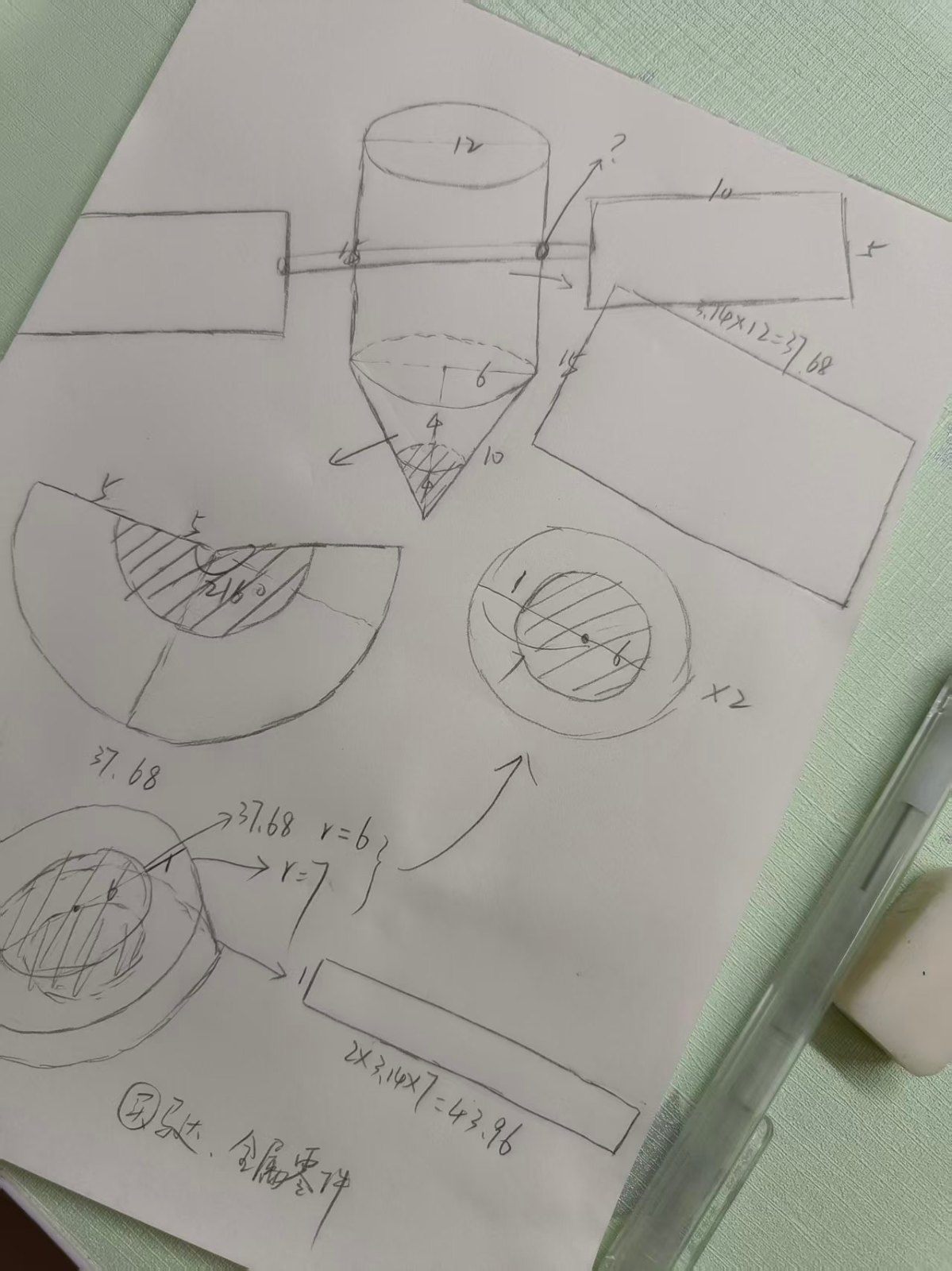

2.卫星：计算出图纸数据后，使用同心圆形状、旋转和橡皮擦工具绘制卫星图纸。

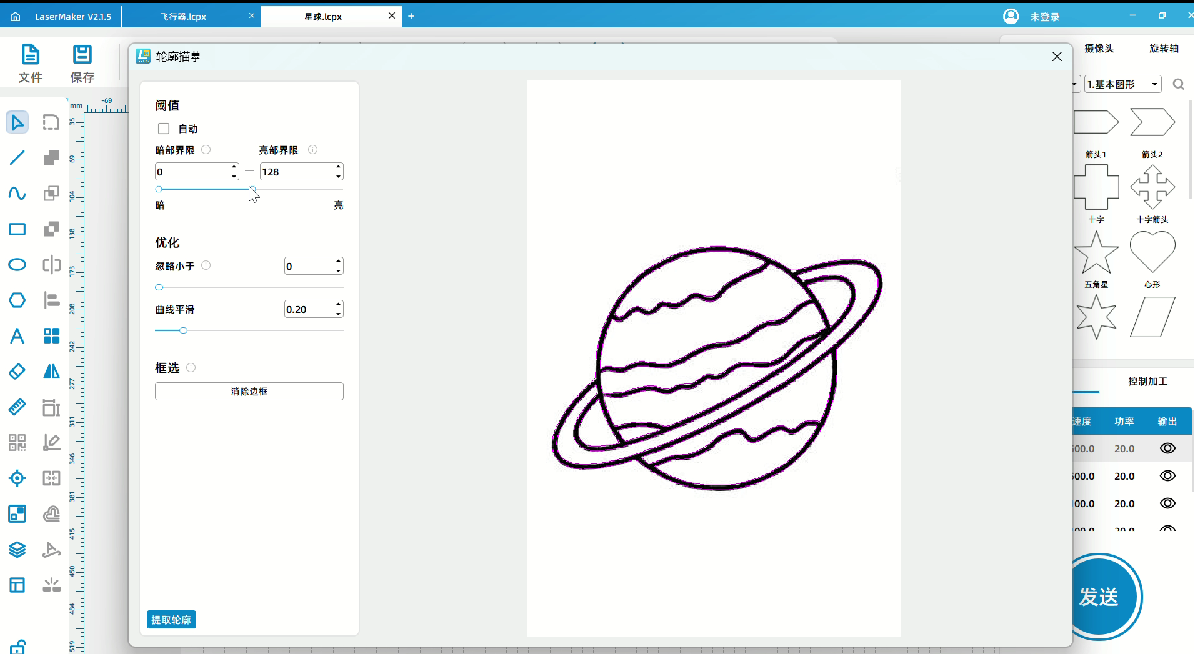

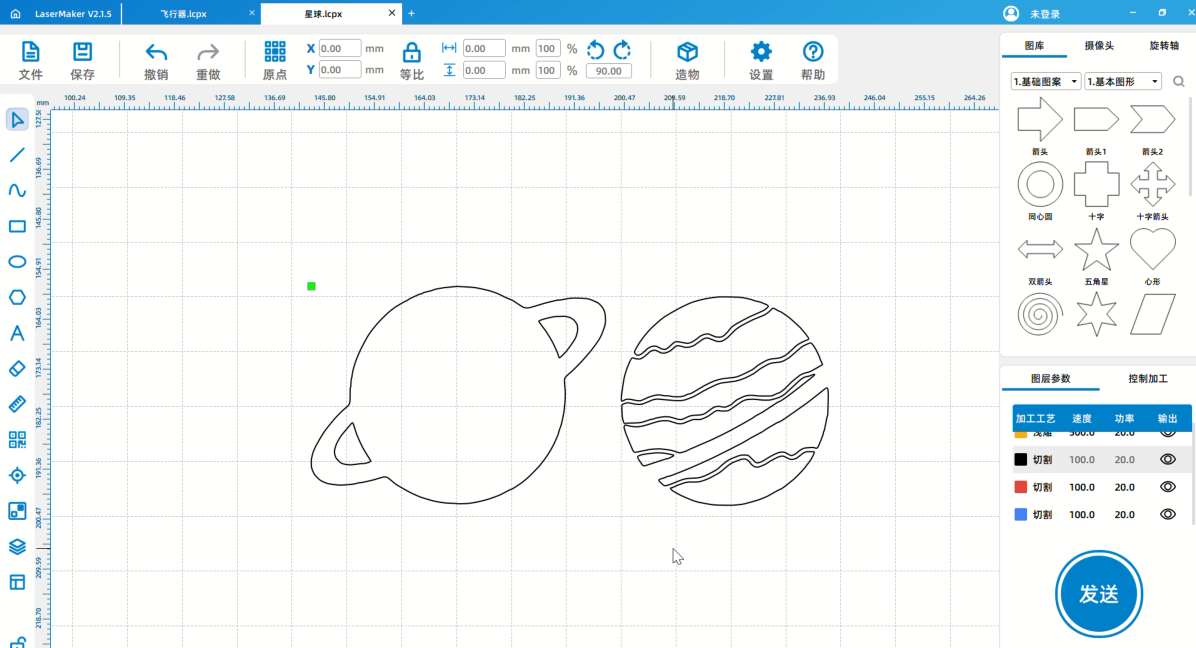

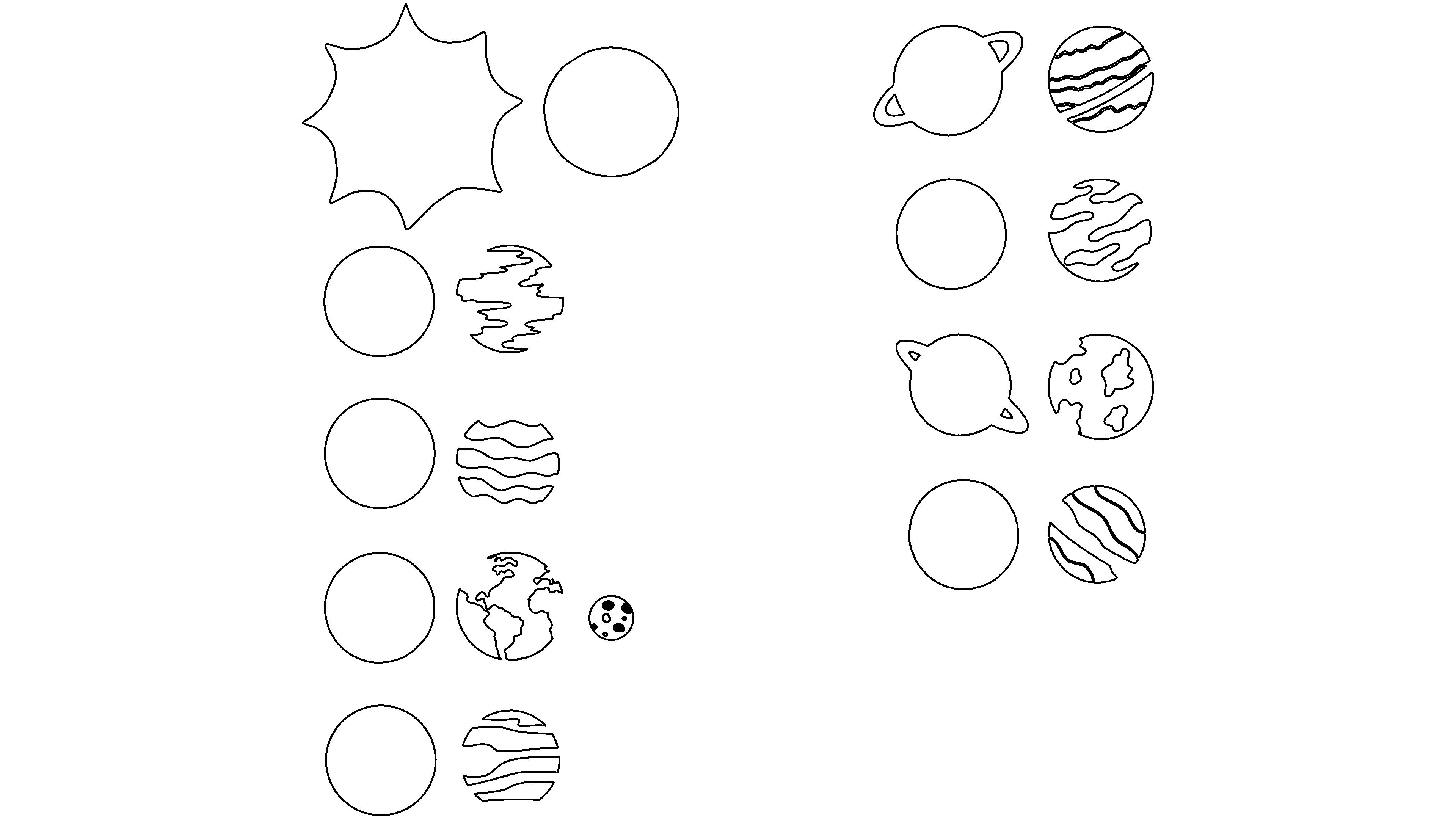

3.星球：导入矢量图并进行轮廓提取，将图层进行分离，并使用不同的颜色进行区分。

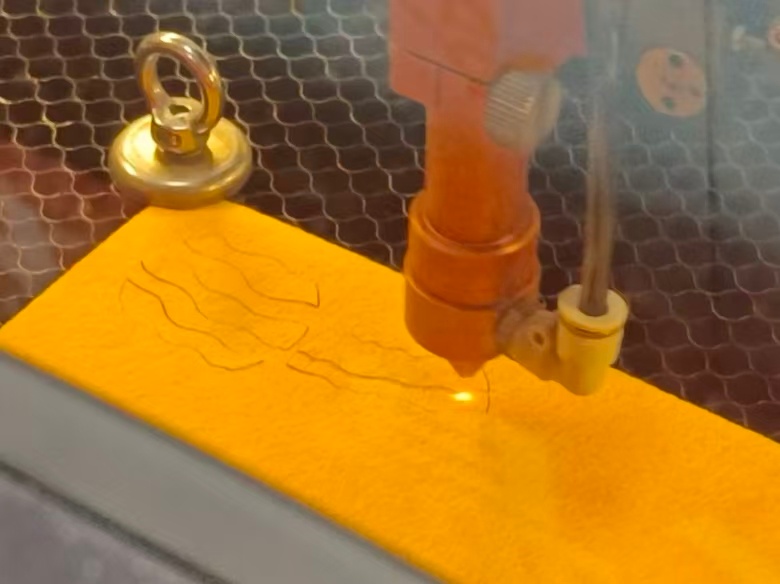

激光切割
涂色
使用水彩笔、色粉对星轨和卫星柱状结构进行上色。
组装黏合
用热熔胶将星球组装后与短木棒粘合，将带有星球的短木棒插入靠近边缘的小孔；
将星轨与垫片穿插穿入竹签，以保证其能够旋转。

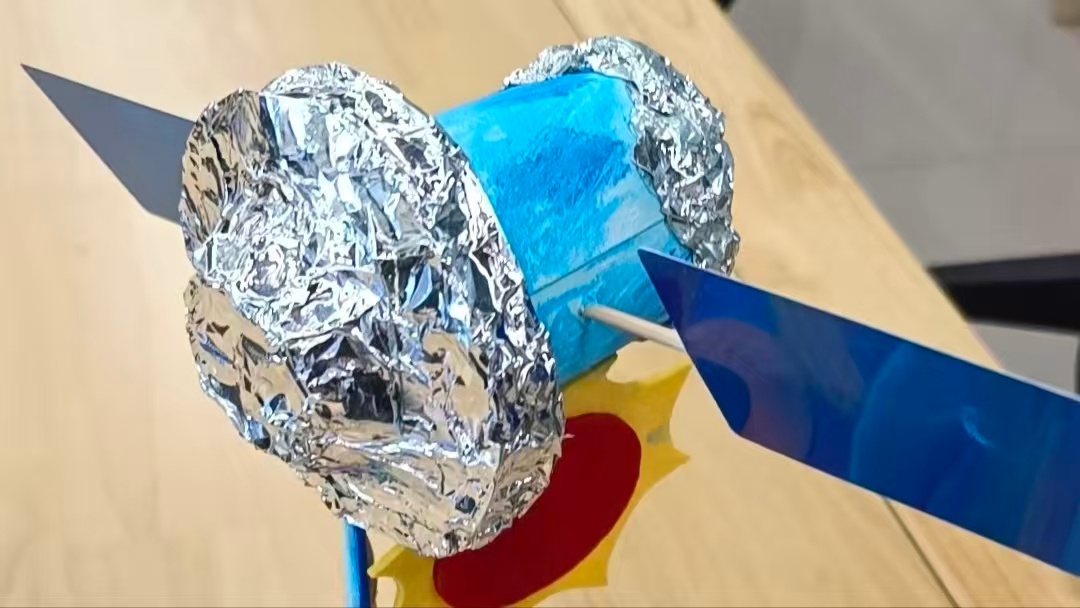

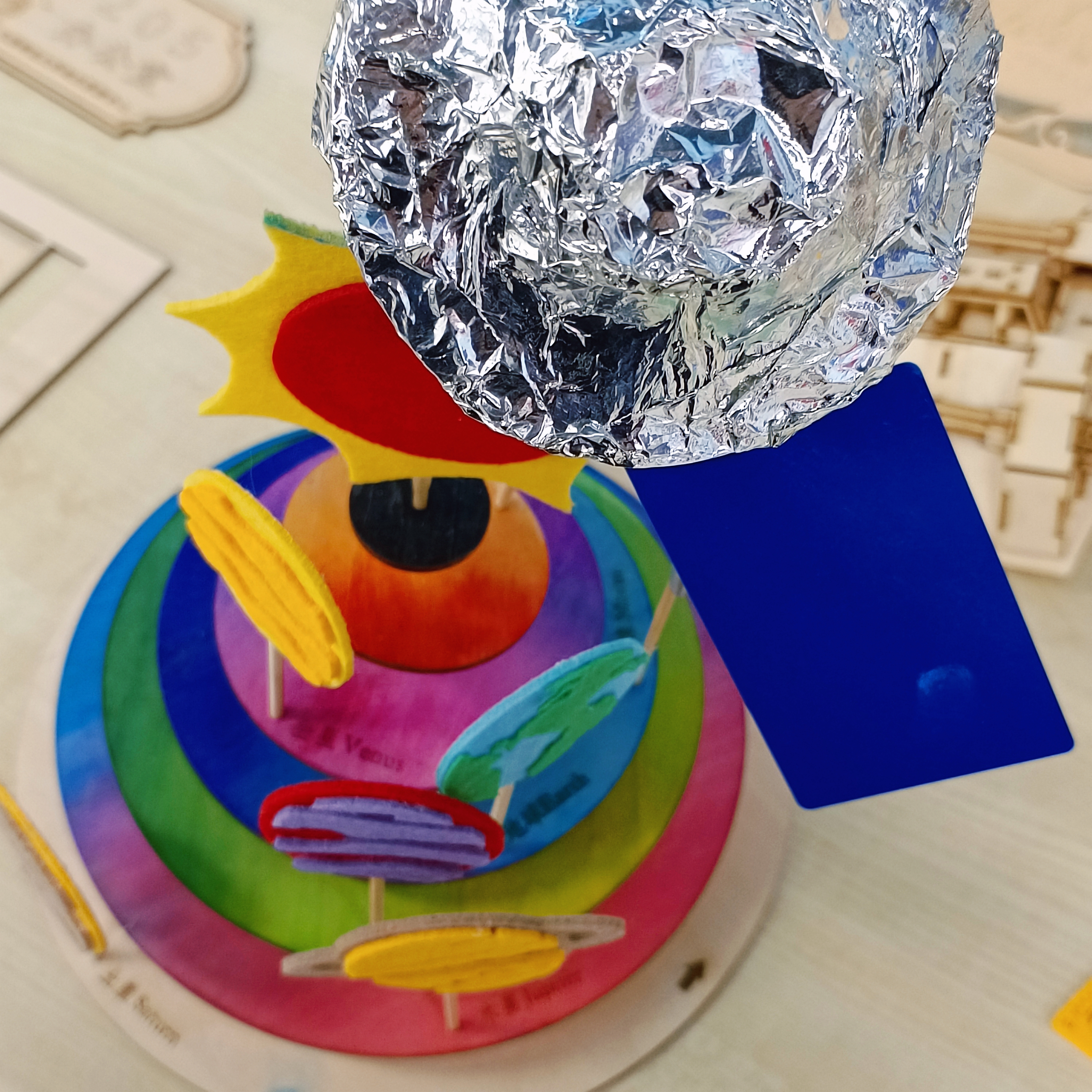

将卫星按照粘贴处进行黏合，固定充当太阳能板的蓝色阳极氧化铝板，用锡箔纸进行装饰。

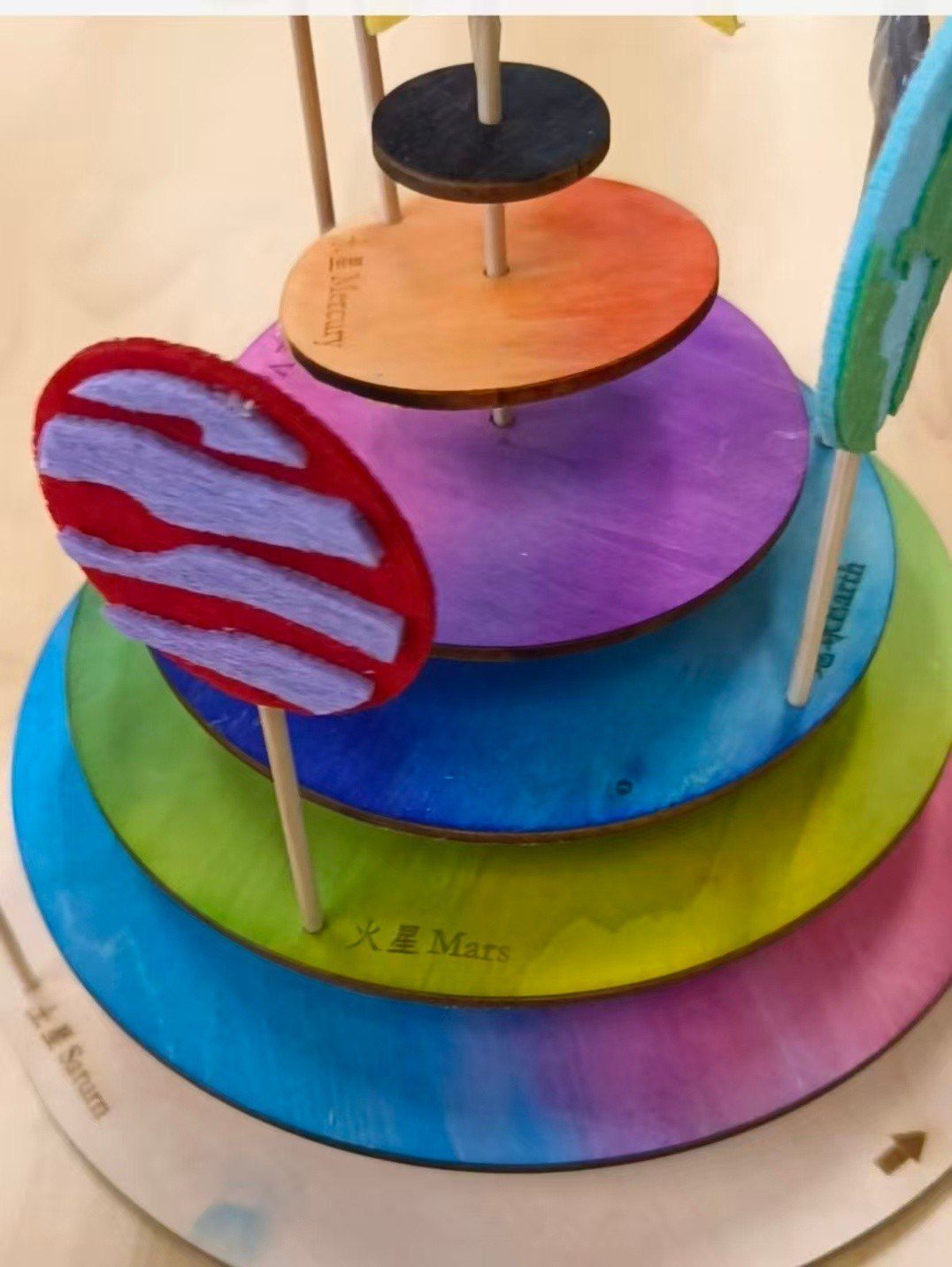

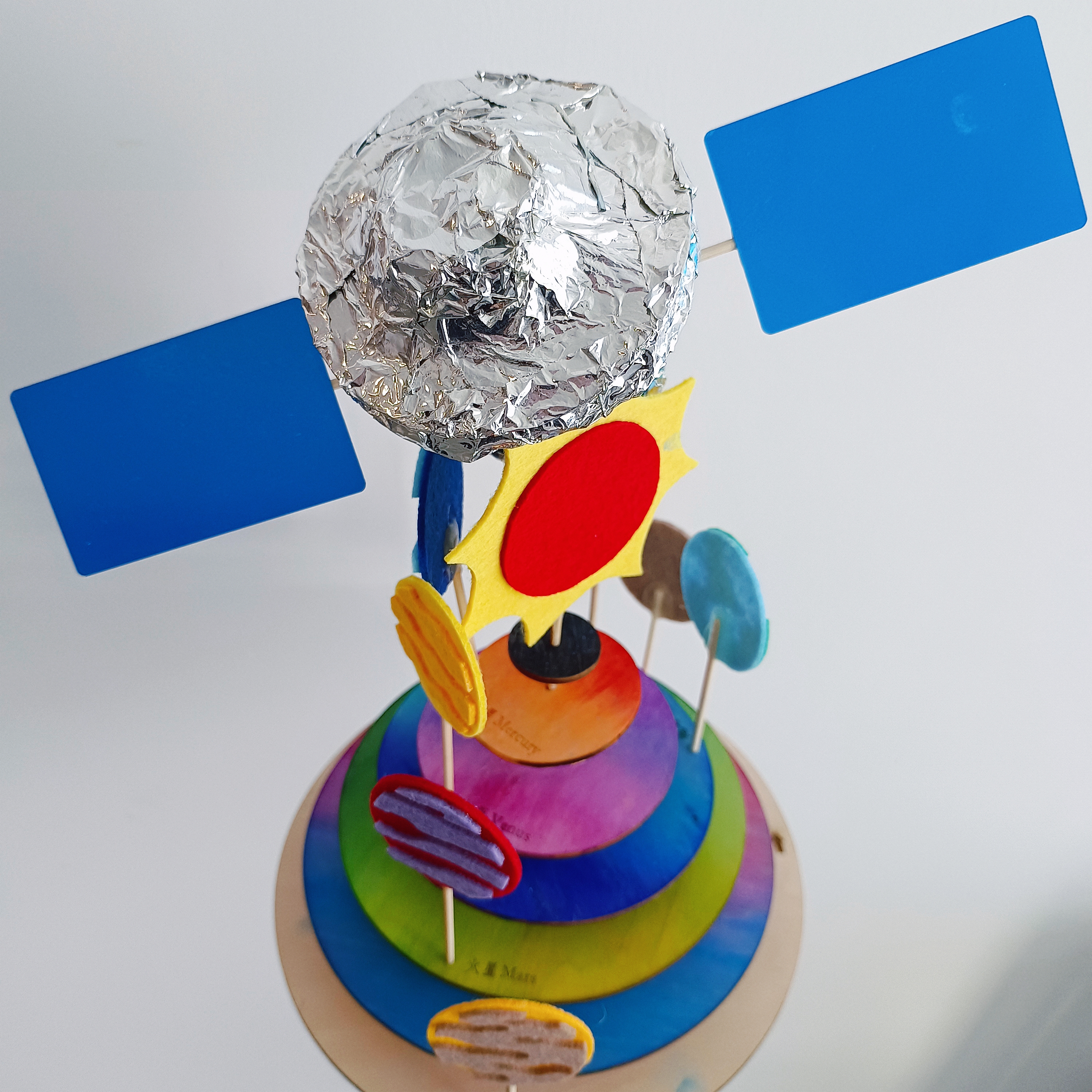

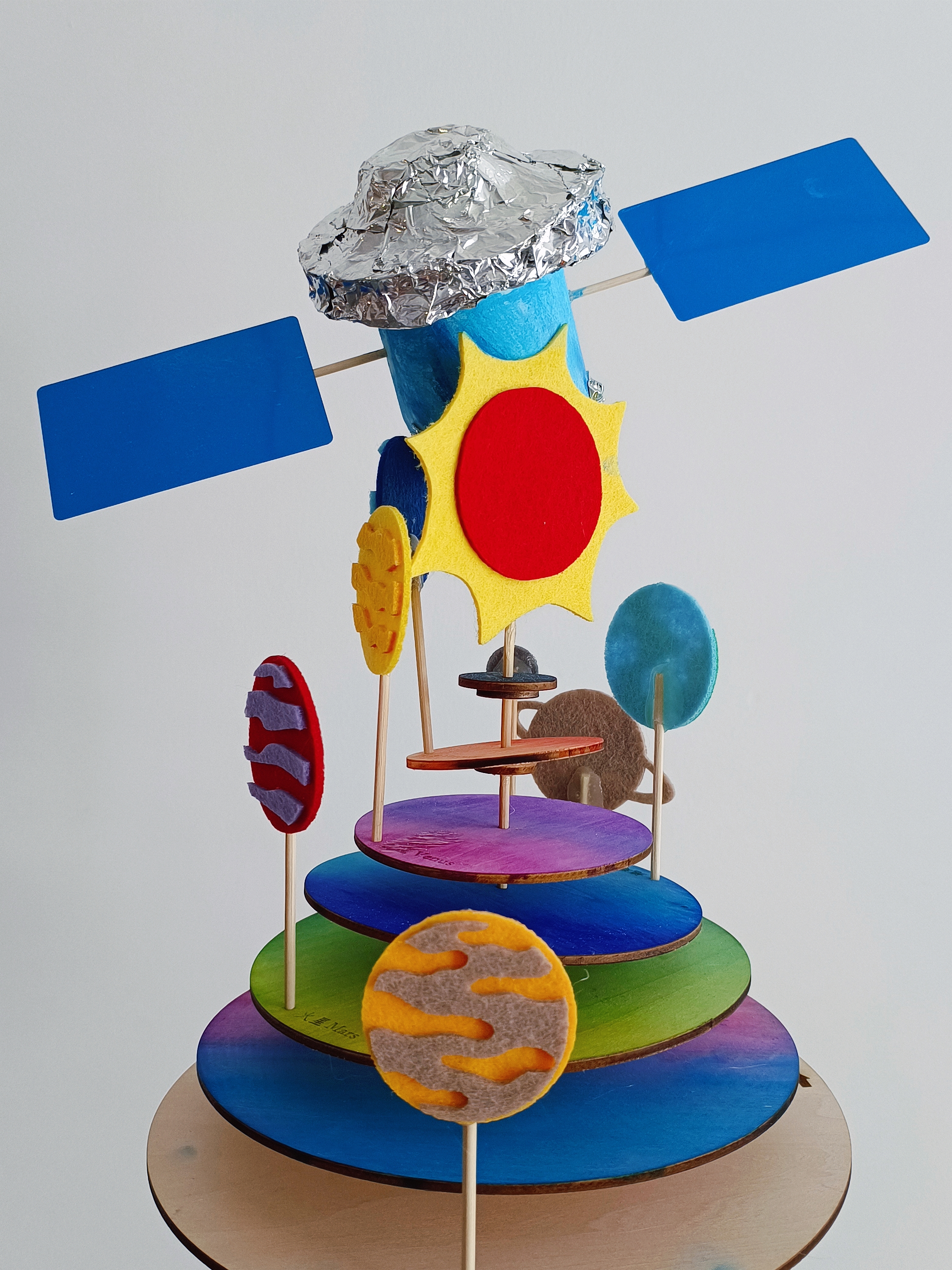

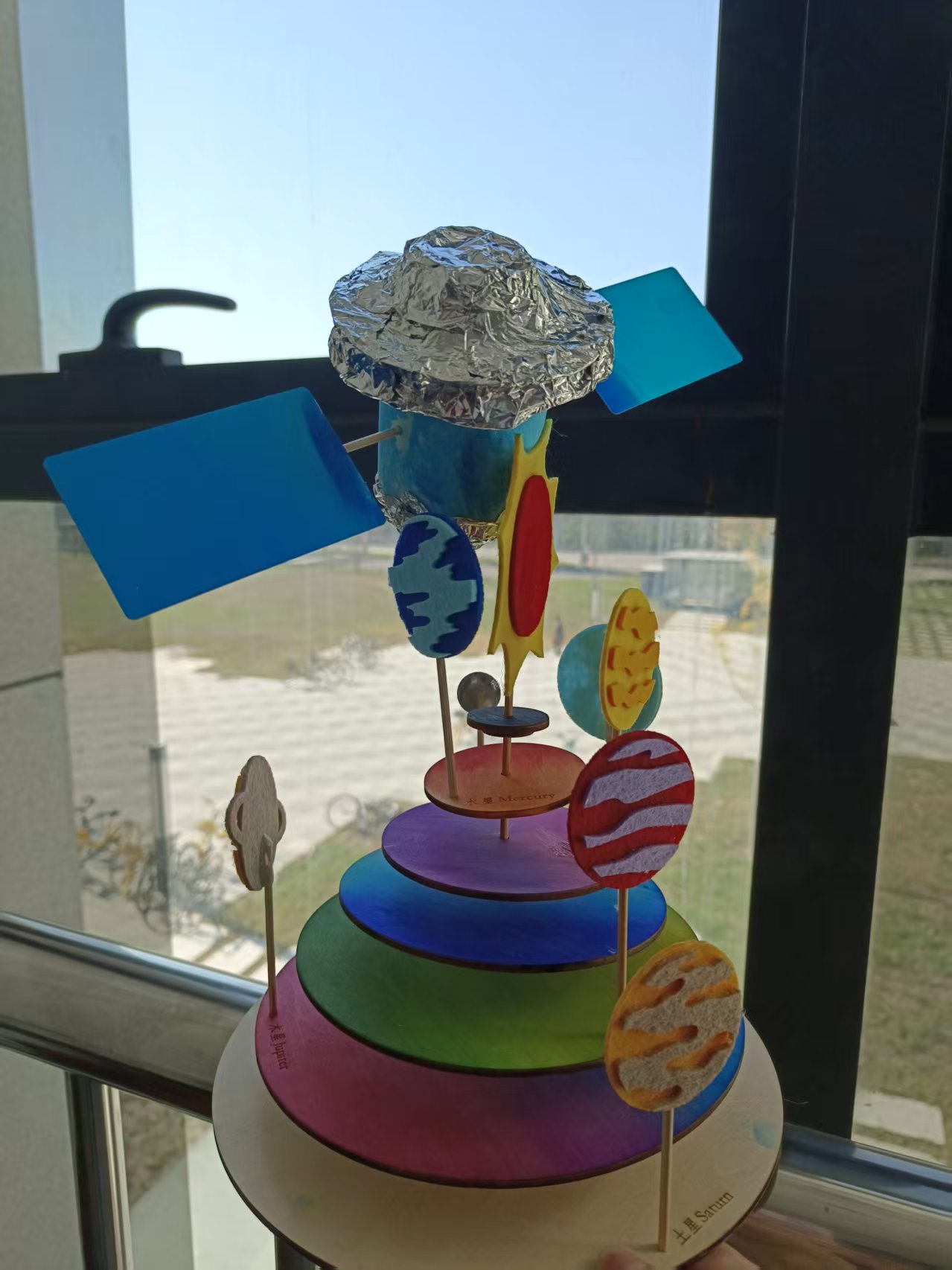

最后将二者进行组装。
