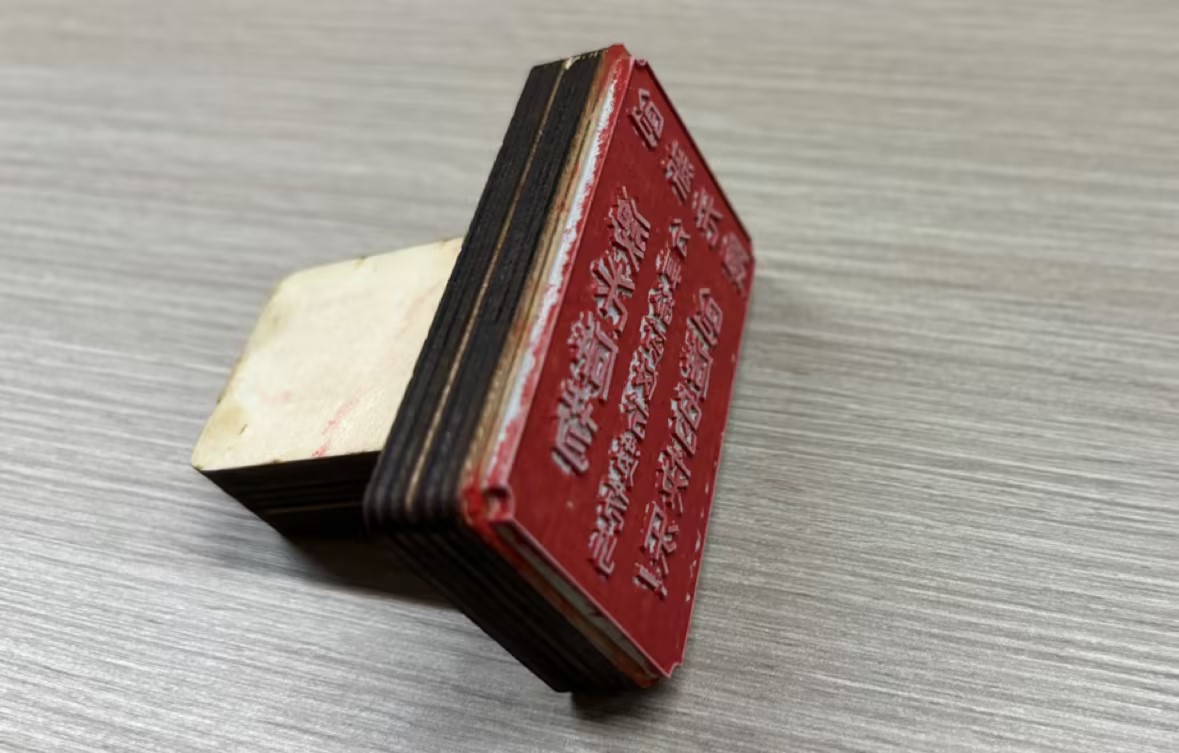

中国的印章文化悠远流长，是中国四大传统艺术之一。[font=宋体]印章起源于商业上交流货物的凭证，后发展为证明当权者权益的法物，多用于政治上，即成为[/font][font=宋体]“玺”。随着时代的发展，印章的象征功能逐渐弱化而印章的证明功能则成为主要功能，例如每个公司企业都有属于它的一个公章。观察[/font]印章[font=宋体]的形态以及结构，思考如何用[/font][font=Calibri]LaserMaker[/font][font=宋体]设计和制作一个[/font]专属自己的印章。、

dismall_tuku

图纸文件

印章

基本参数

加工时间

0:2:27

步骤一

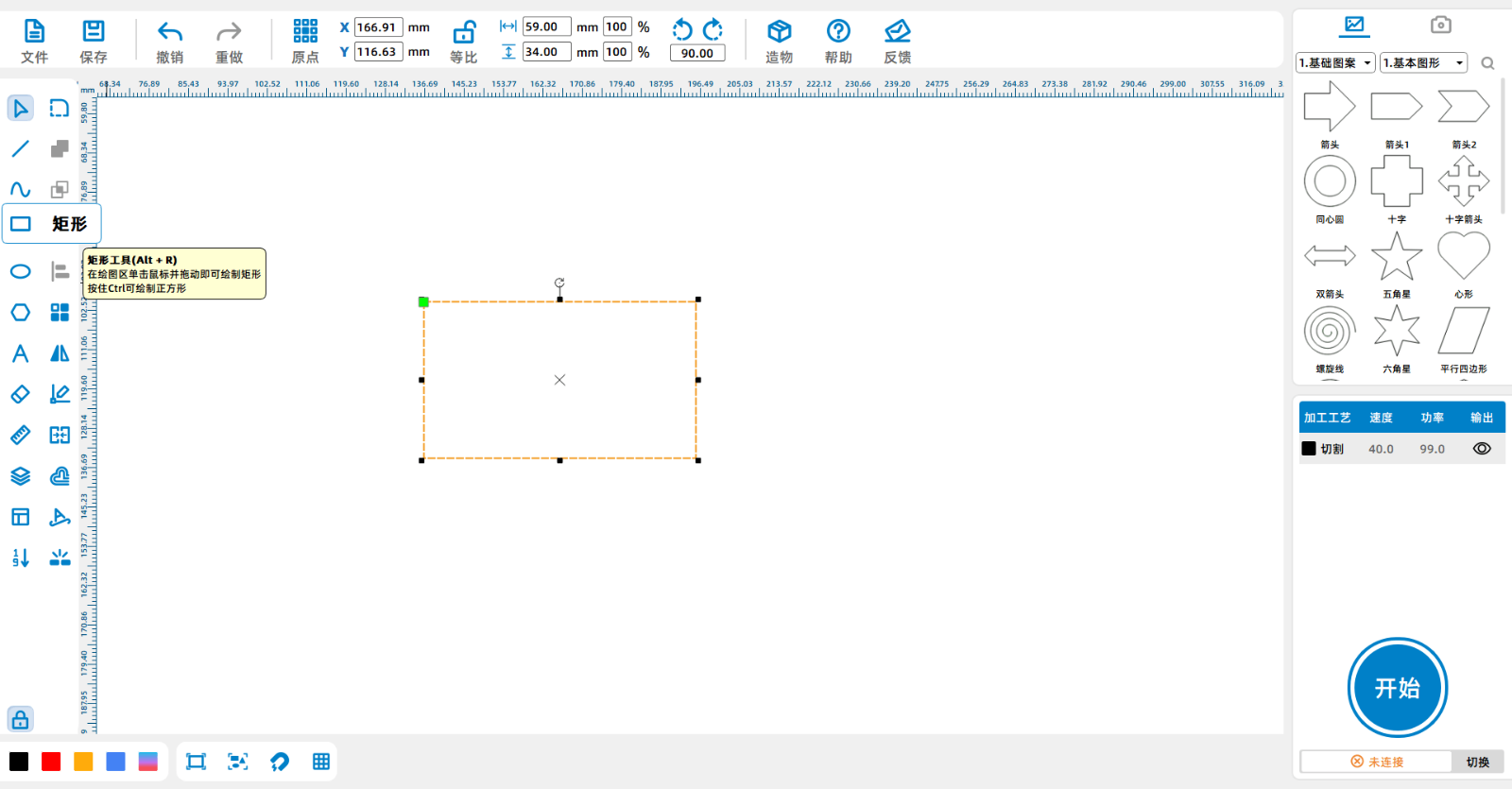

单击左边菜单栏的“矩形工具”在LaserMaker的界面上绘制一个59*34mm的正方形。

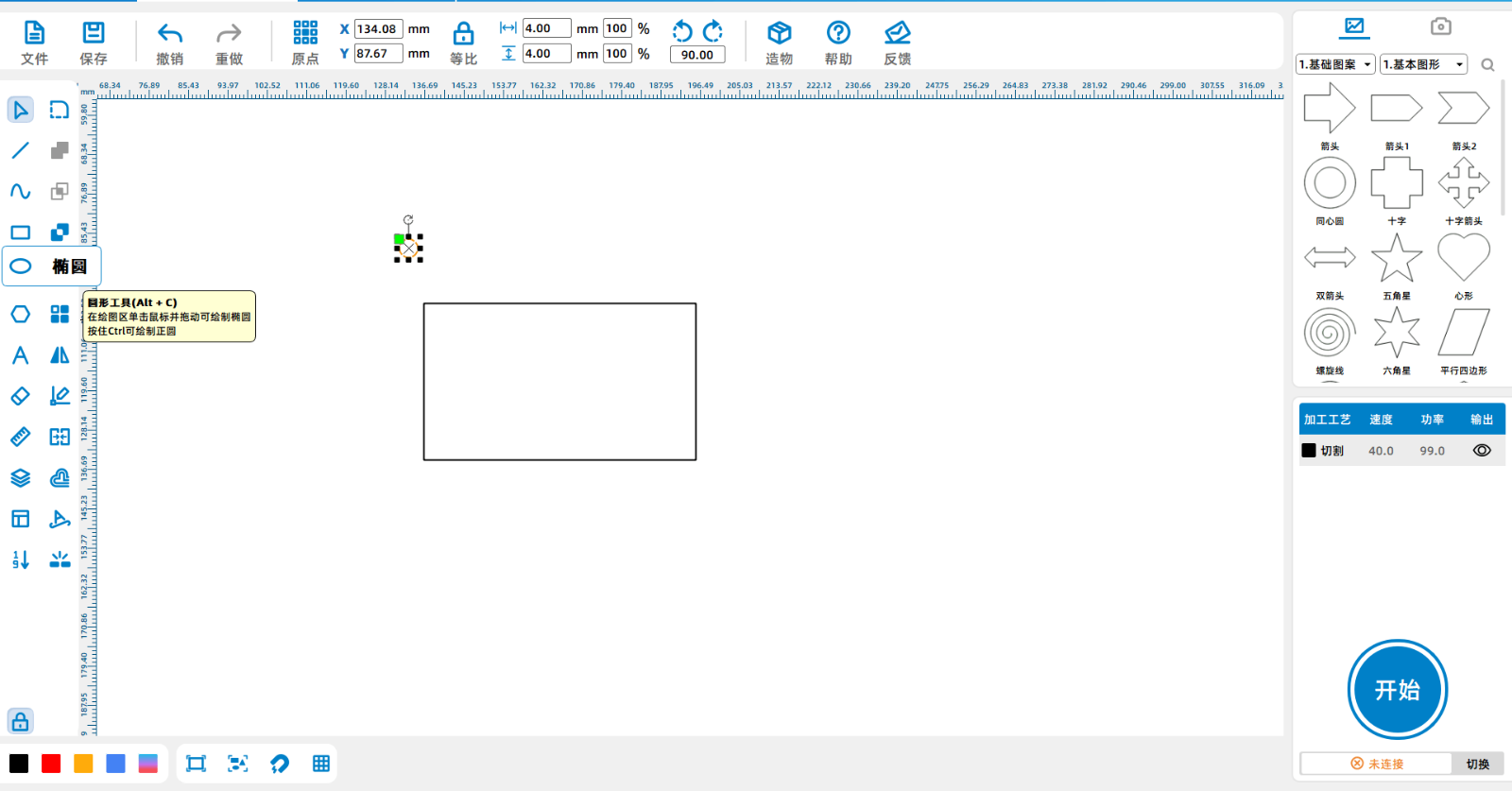

单击“椭圆”工具绘制一个直径为4mm的正圆。

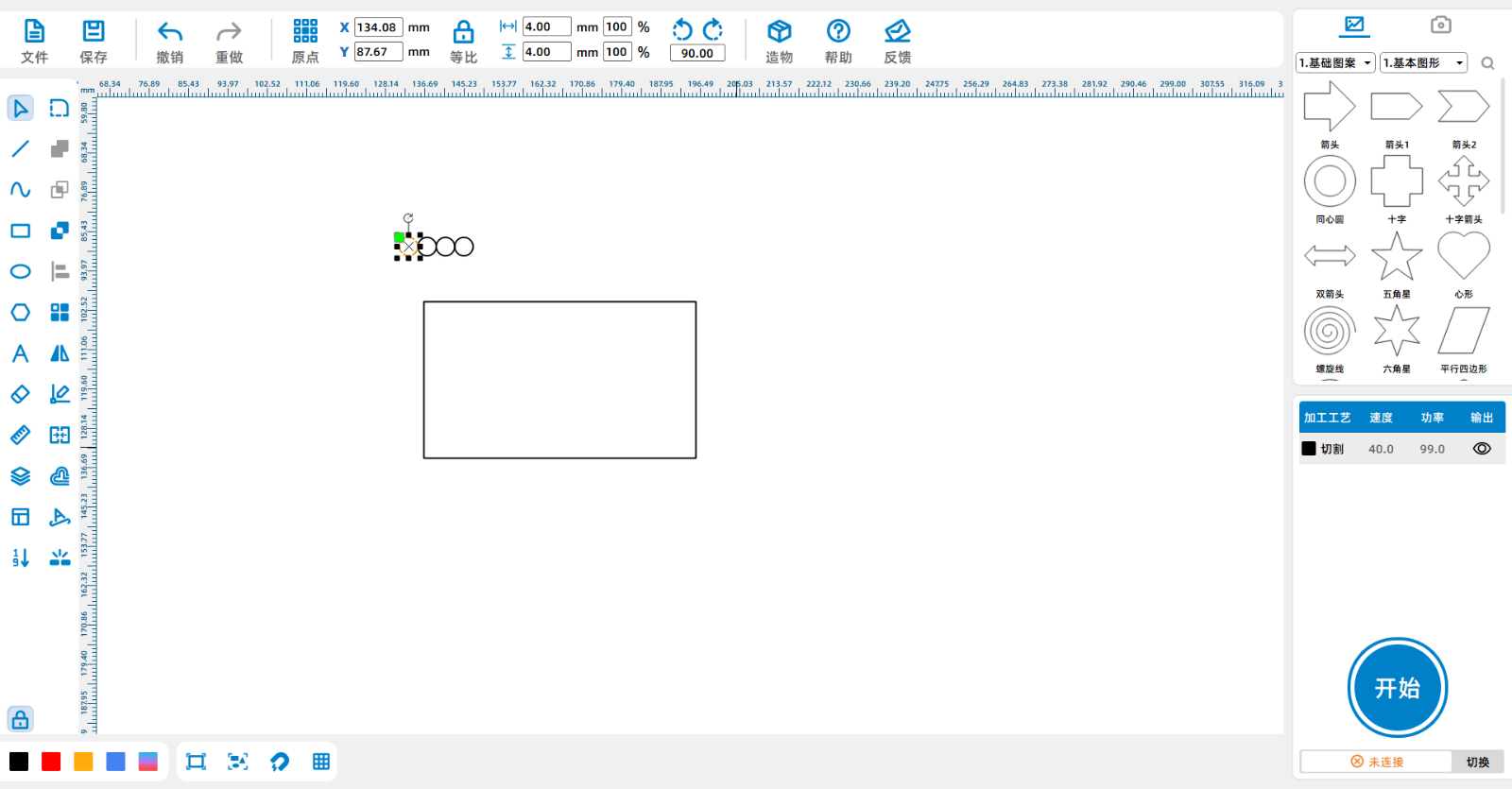

复制三个相同的正圆选中正方形，单击鼠标右键复制三个一样的正圆，总共四个圆。

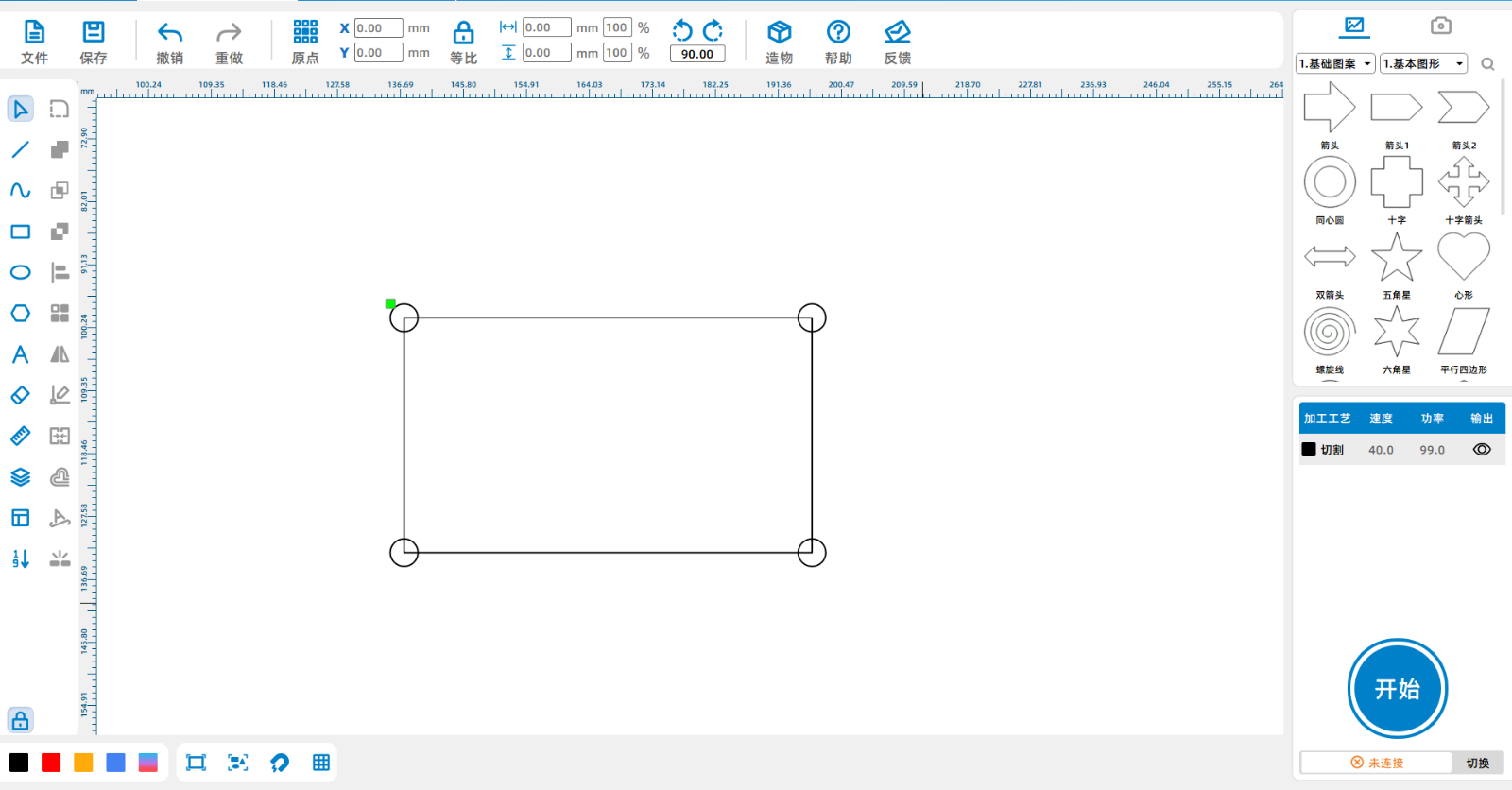

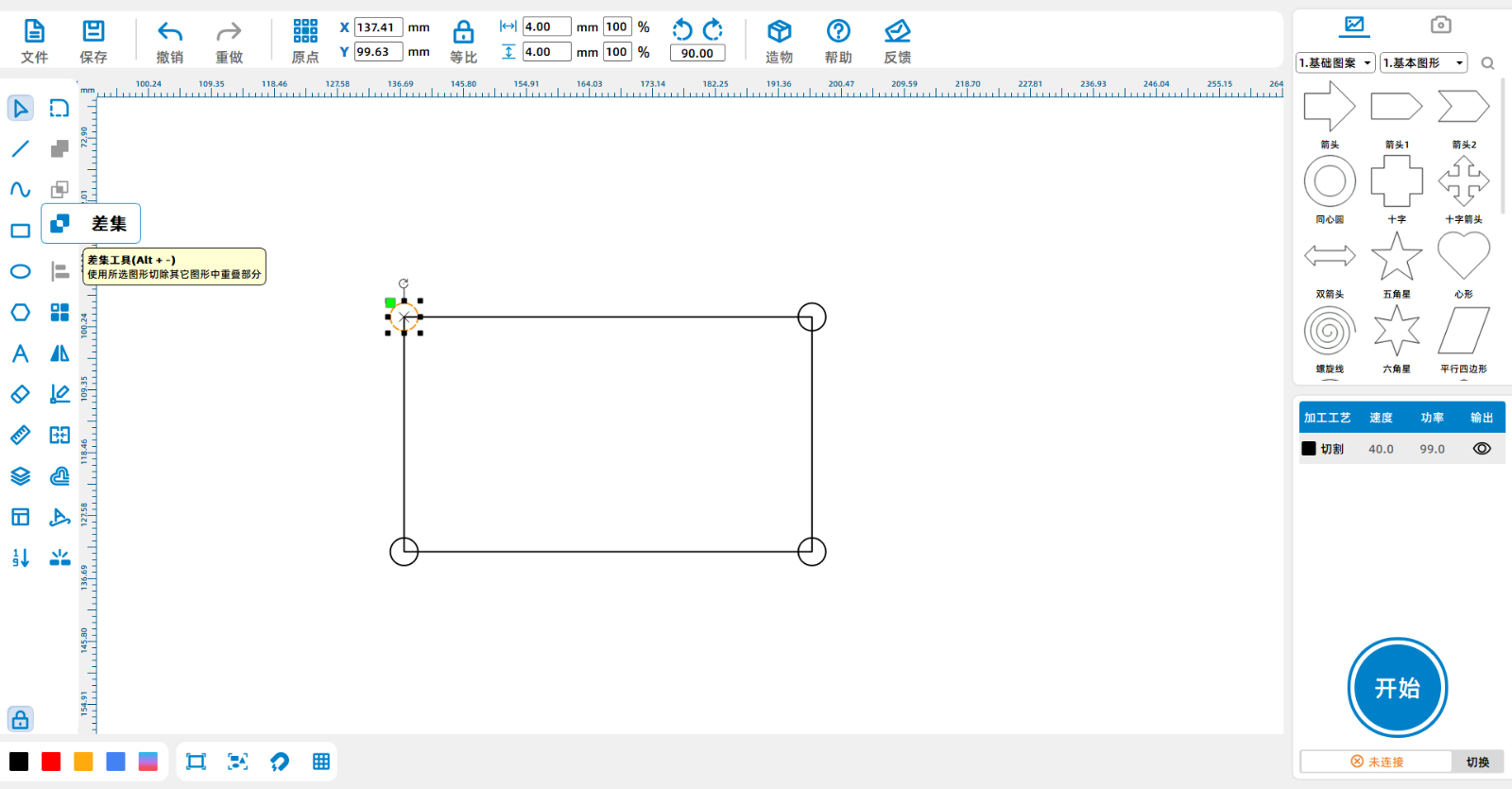

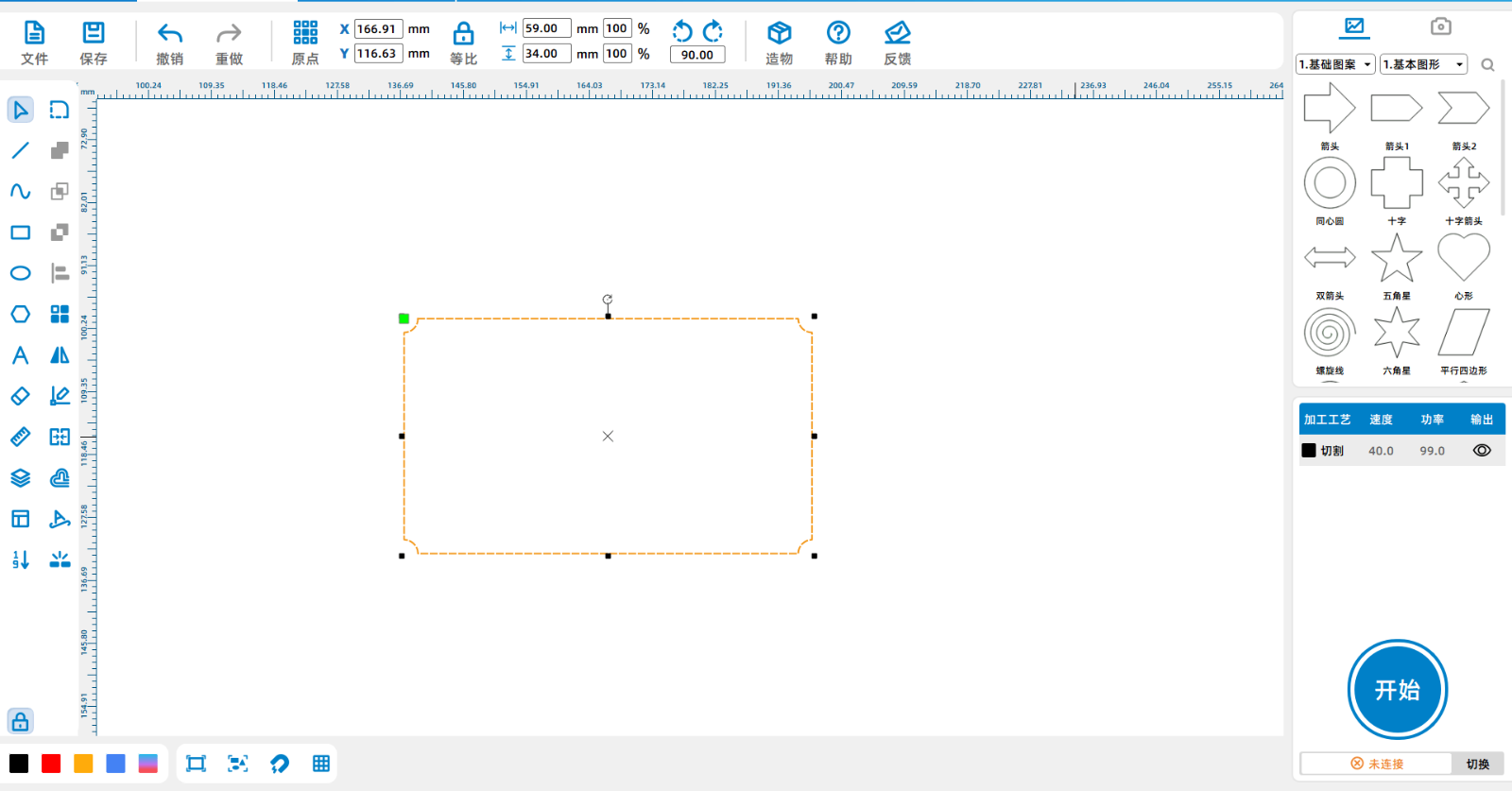

将四个圆放在矩形的四角，分别选中后单击“差集工具”。

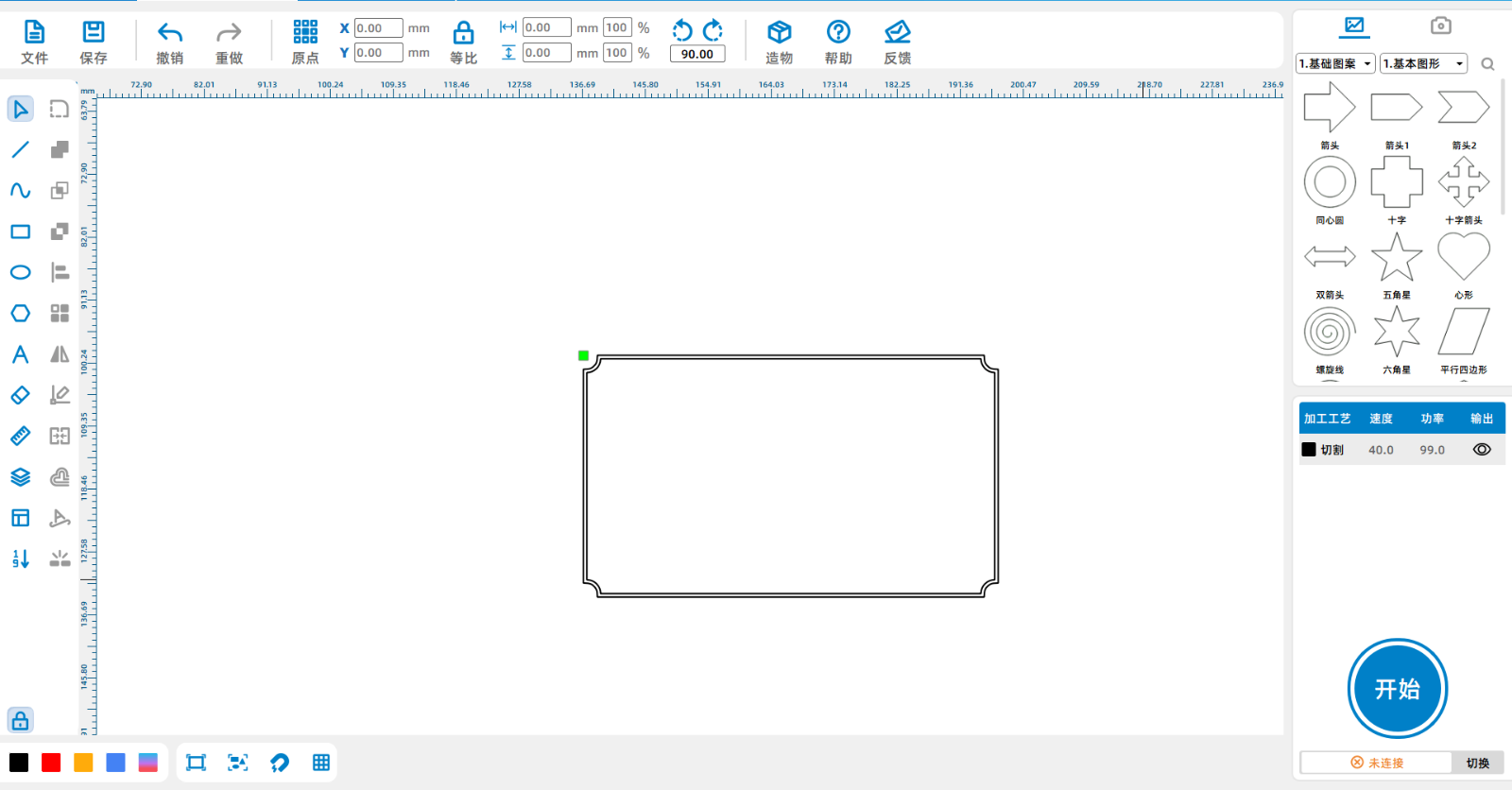

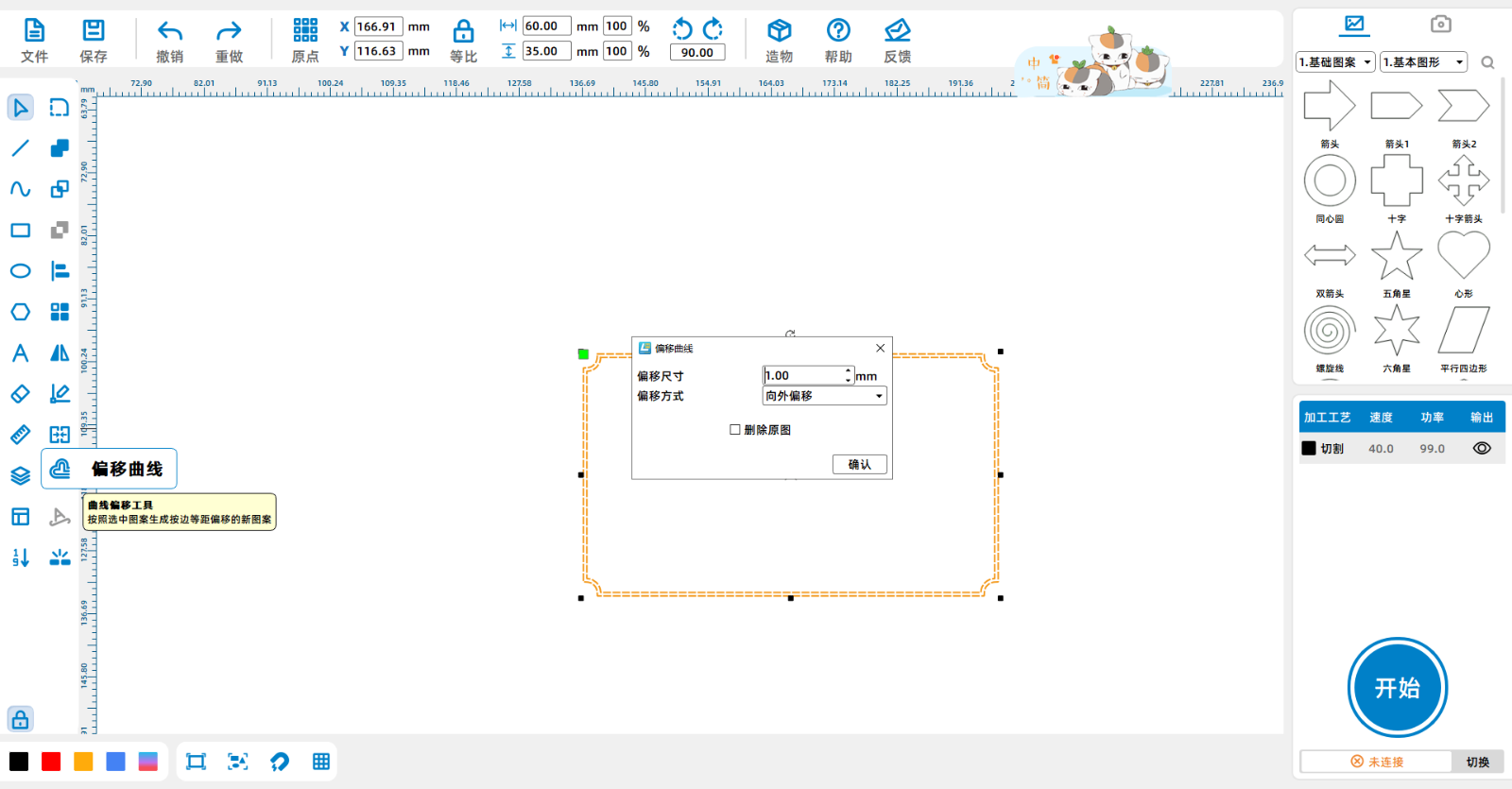

选中矩形，单击“偏移曲线工具”，向外偏移1mm。

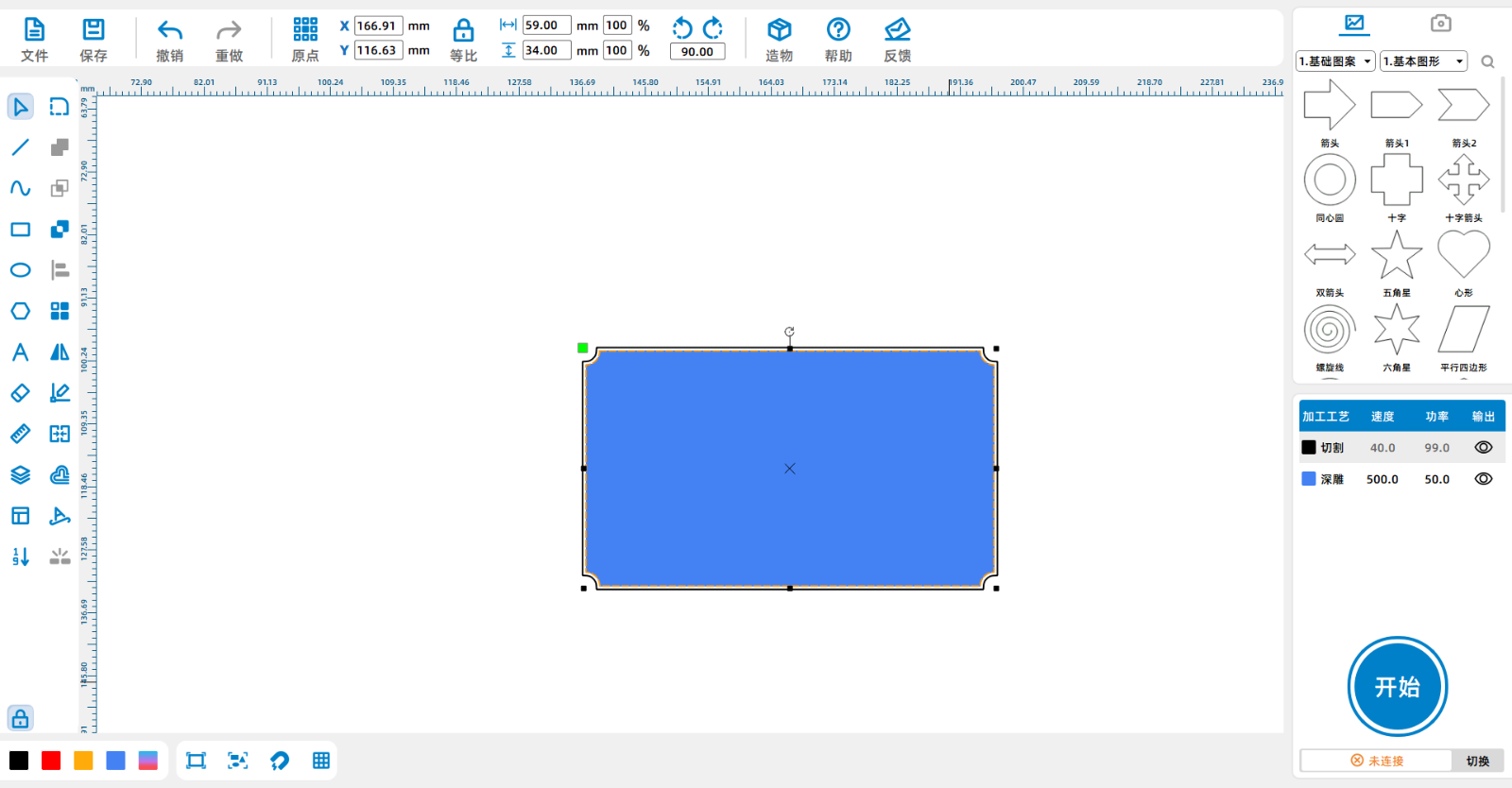

选中里面的矩形，更改颜色蔚蓝色，设置为深雕。

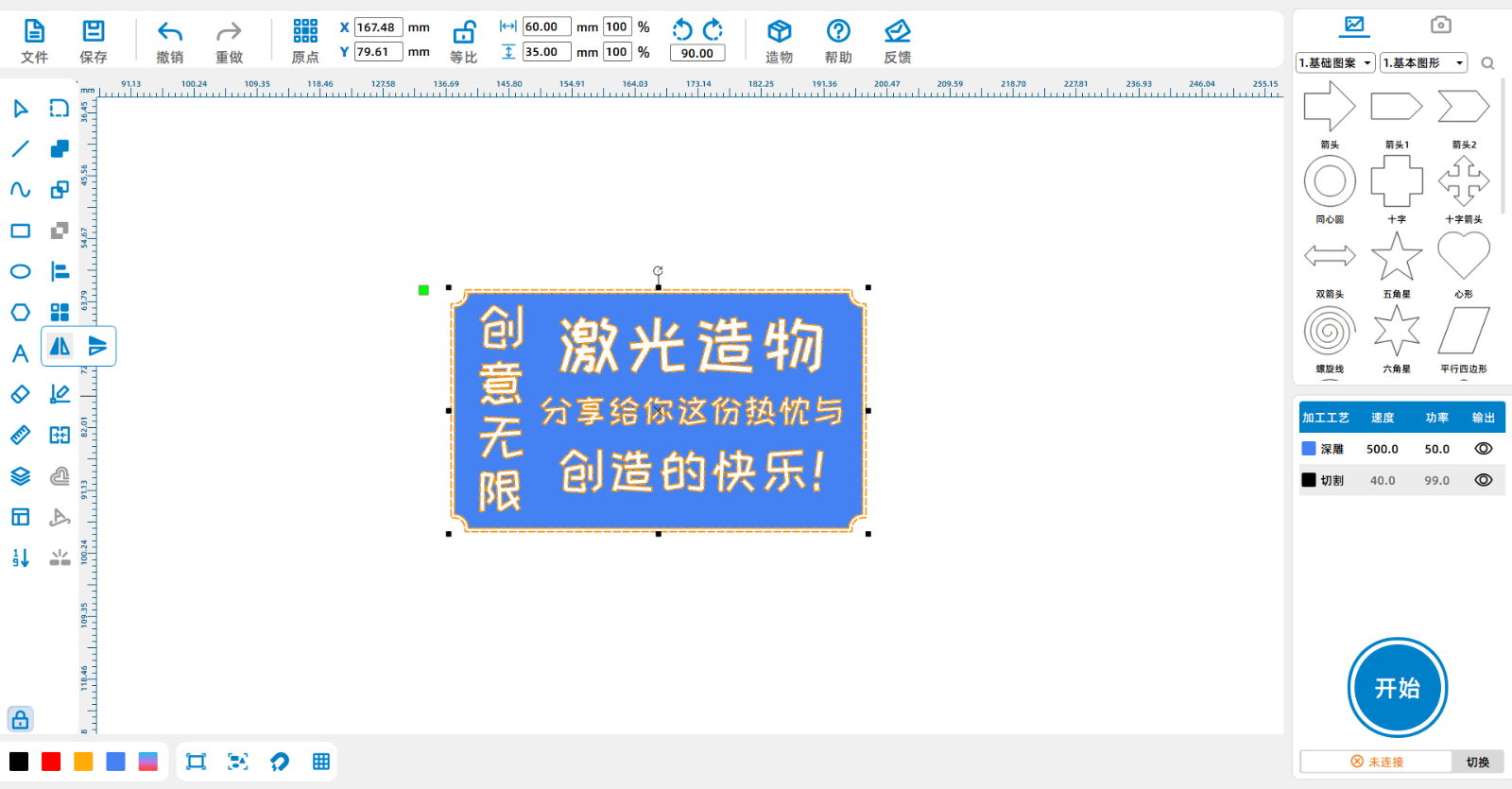

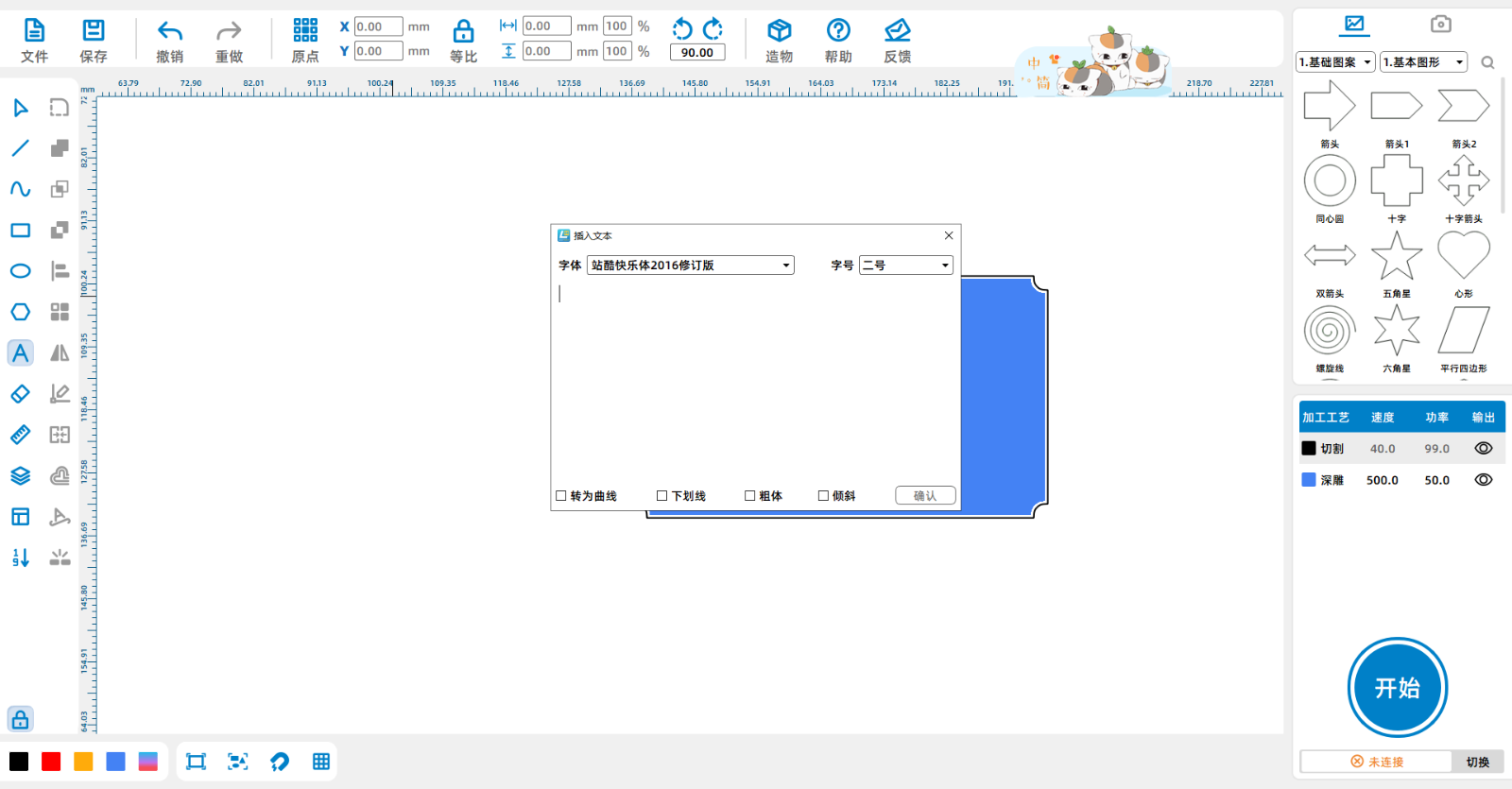

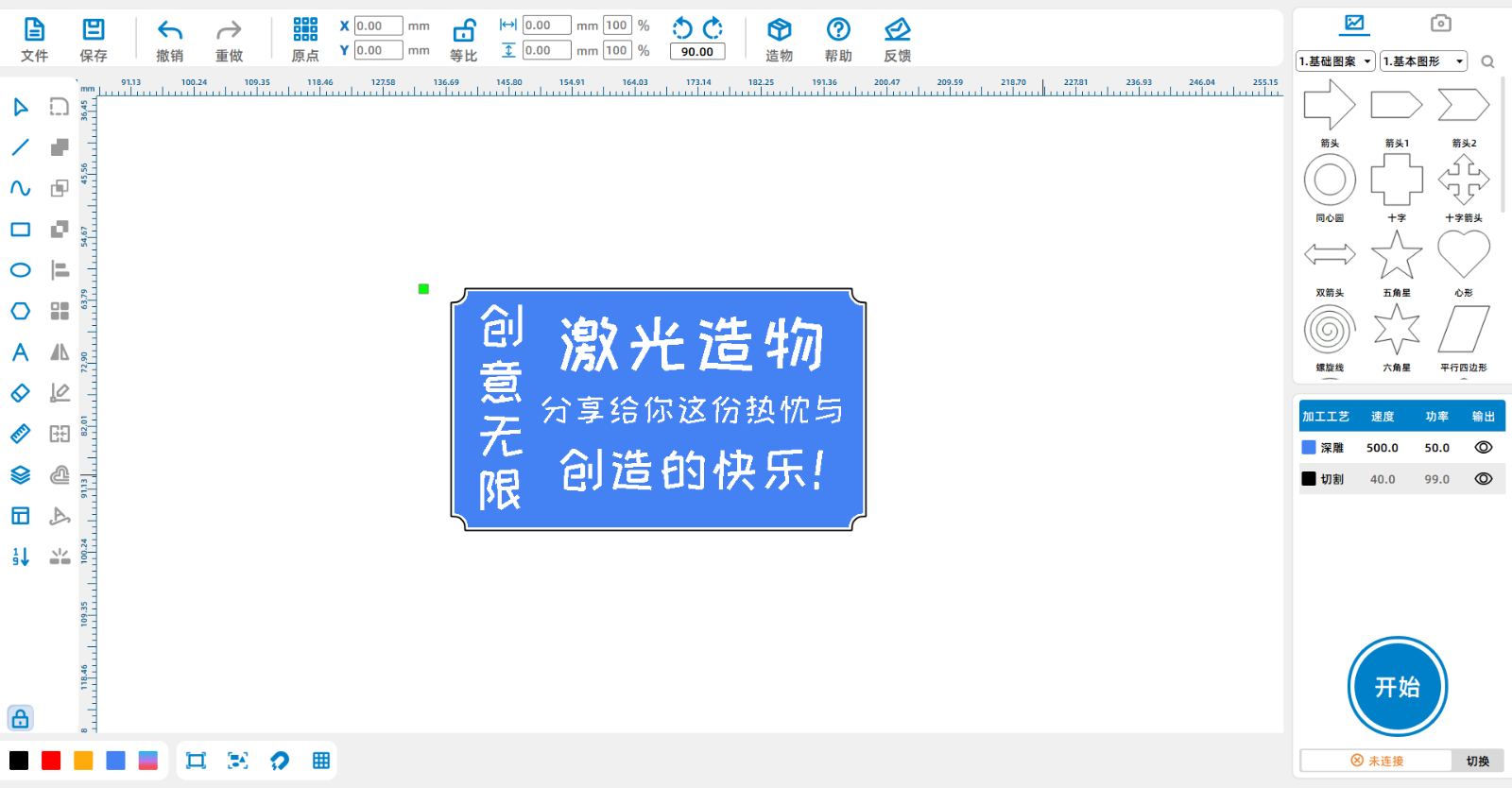

单击软件左边菜单栏上的“文本输入”，调出文本输入对话框，输入你需要雕刻的文字并设置字体和大小。

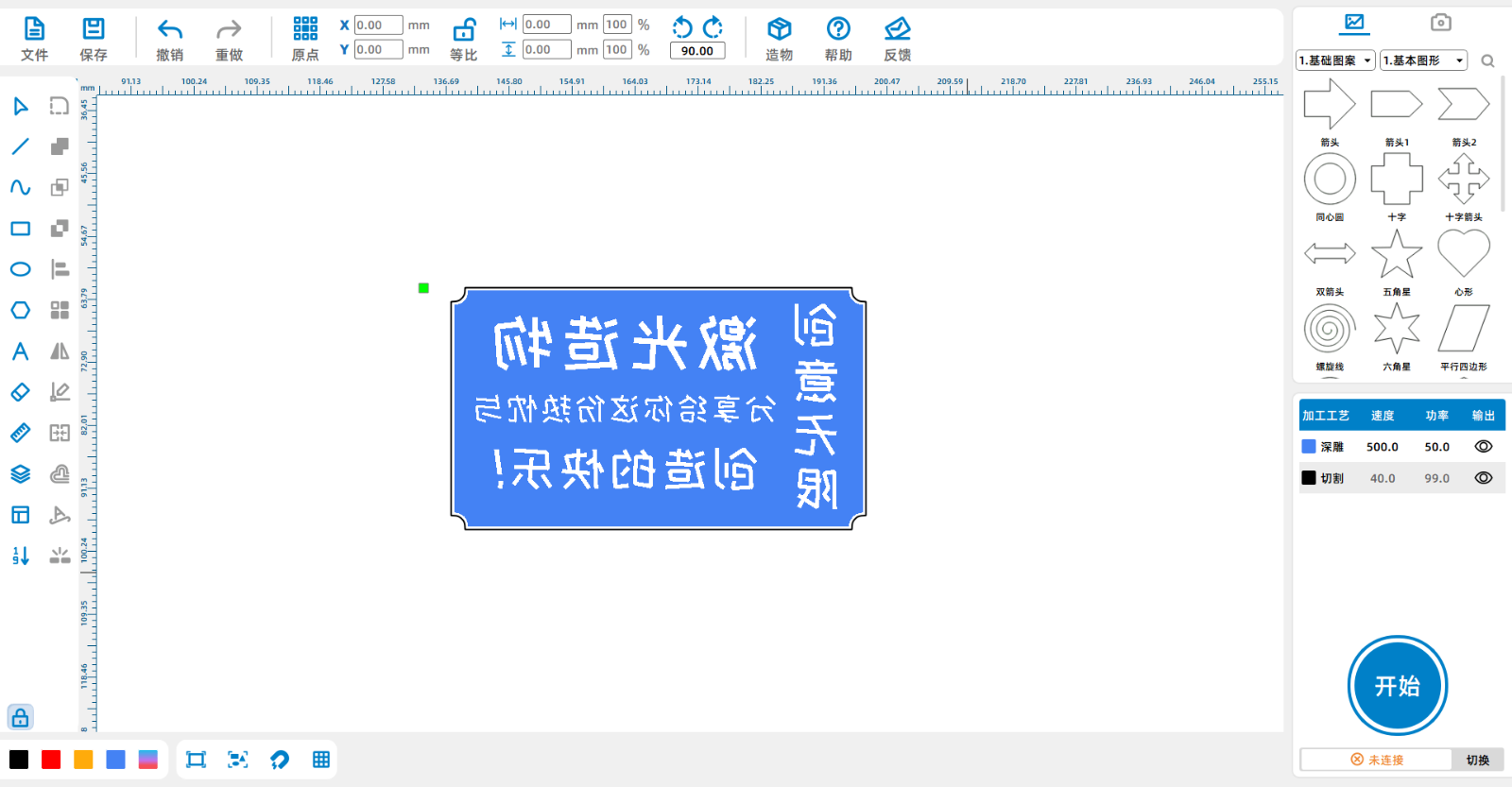

选中图形，单击“水平镜向工具”

步骤二

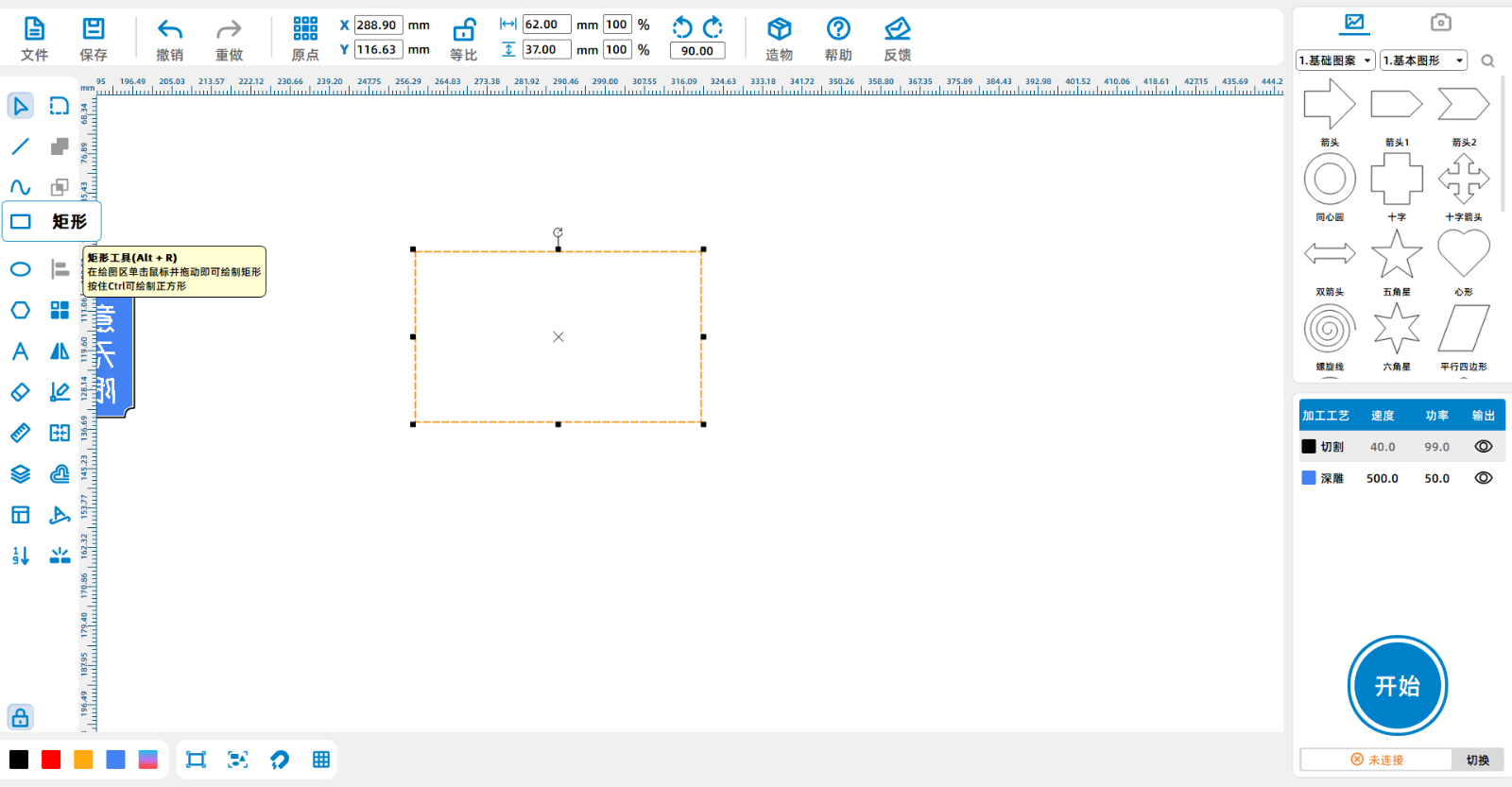

单击左边菜单栏的“矩形工具”，绘制一个62*37mm的矩形

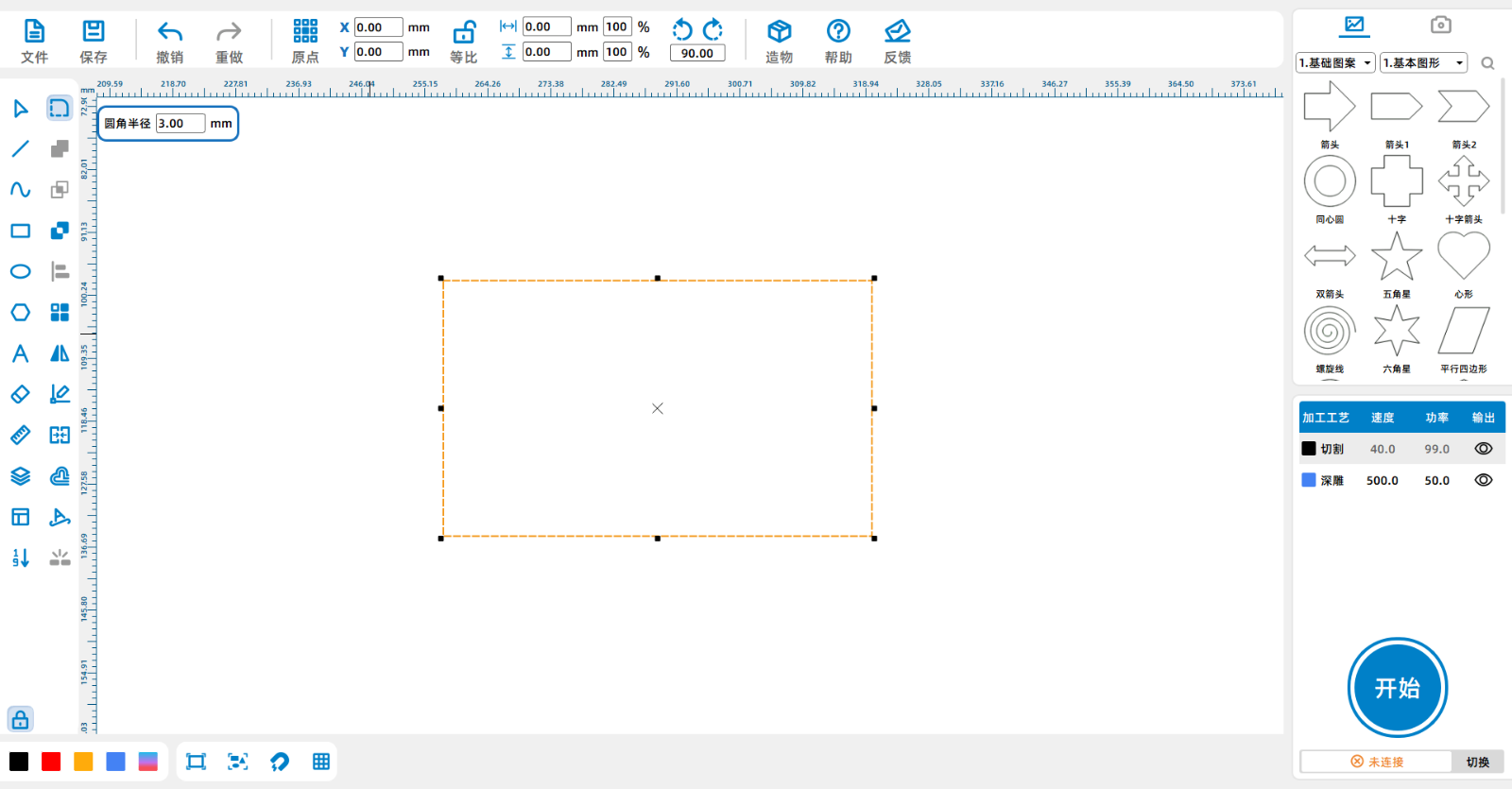

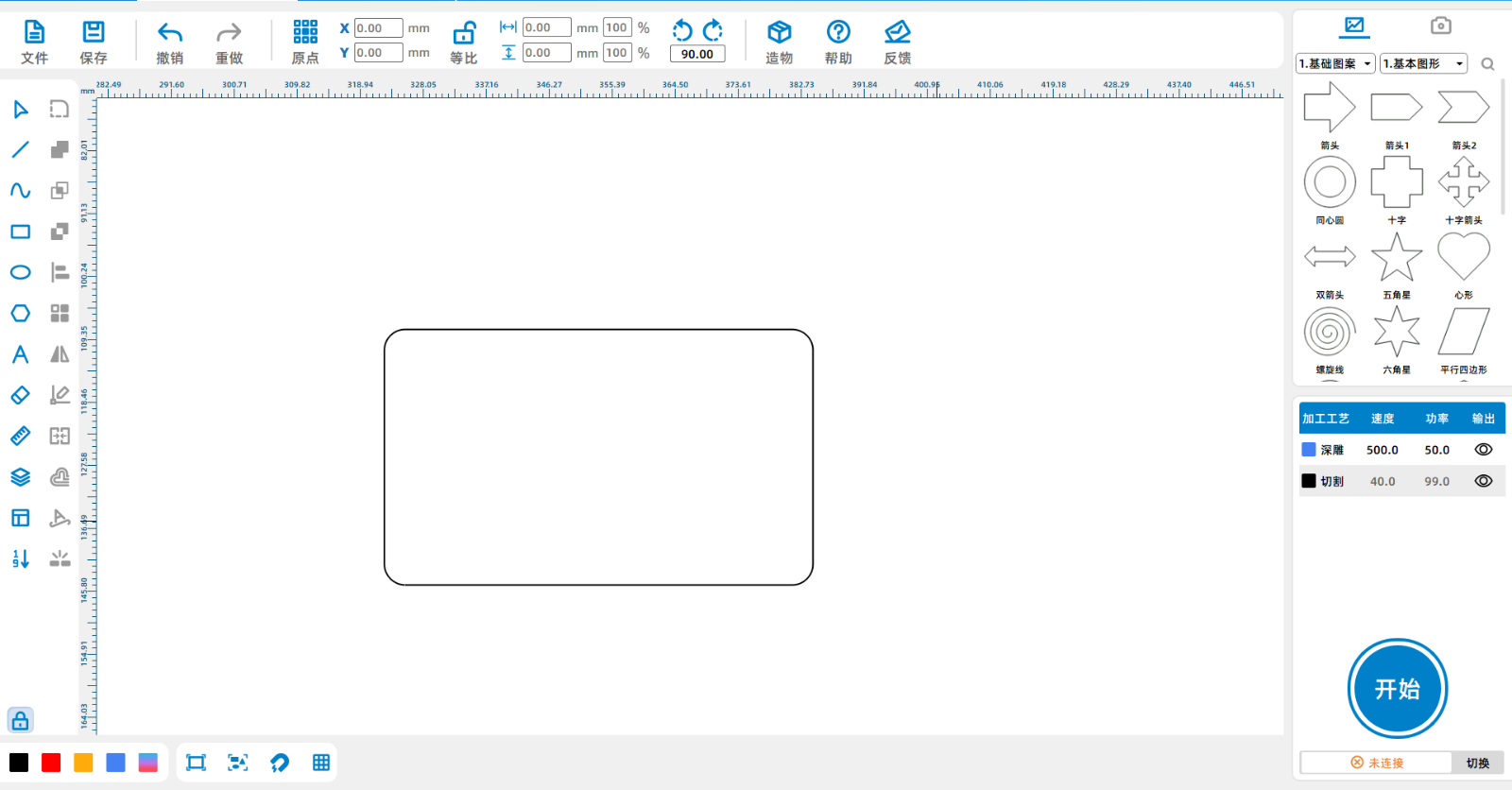

单击“圆角工具”，设置圆角半径为3mm，将矩形的四个角进行导圆角。

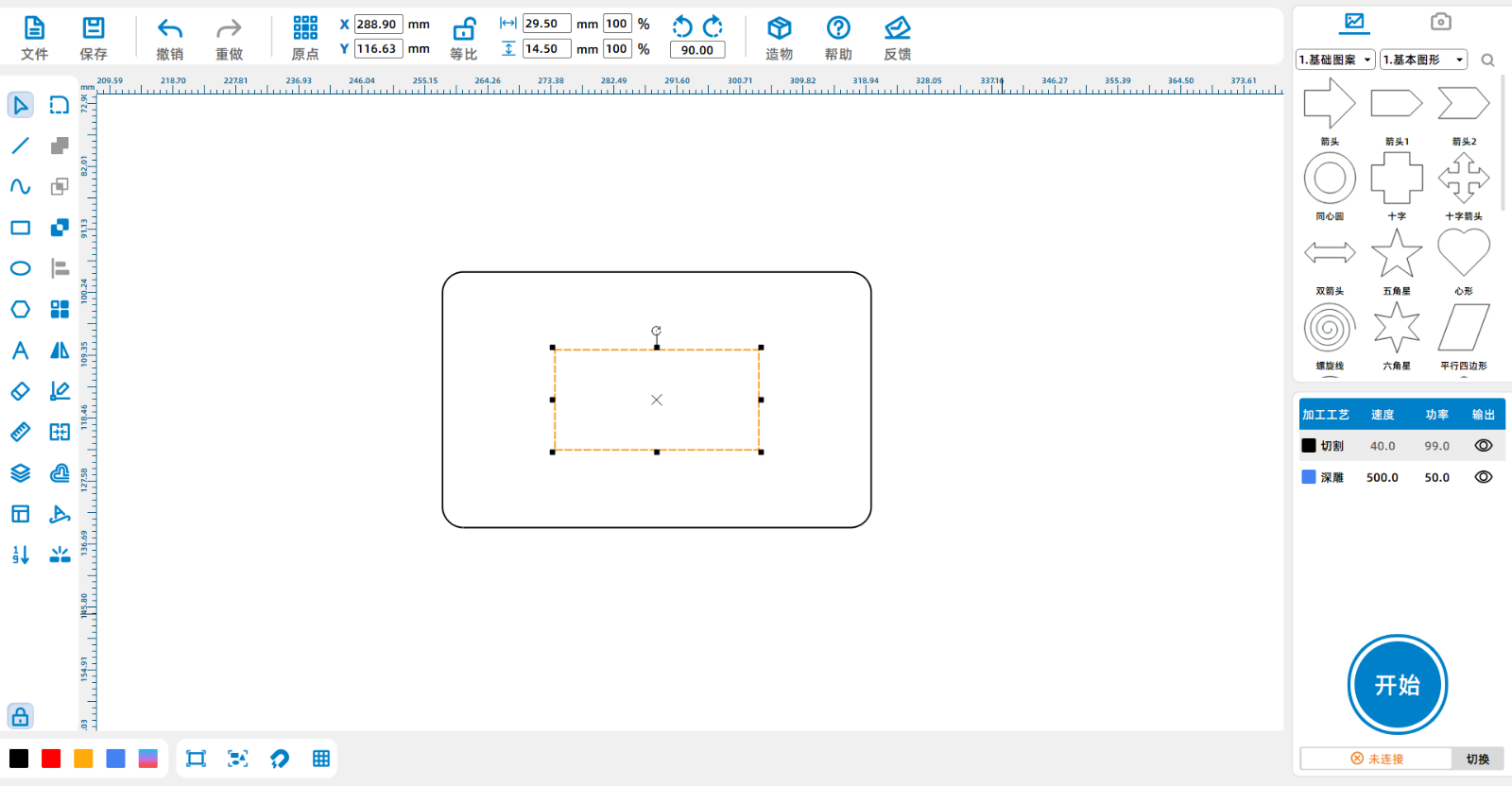

单击“矩形工具”，在图像中间绘制一个29.5*14.5的矩形。

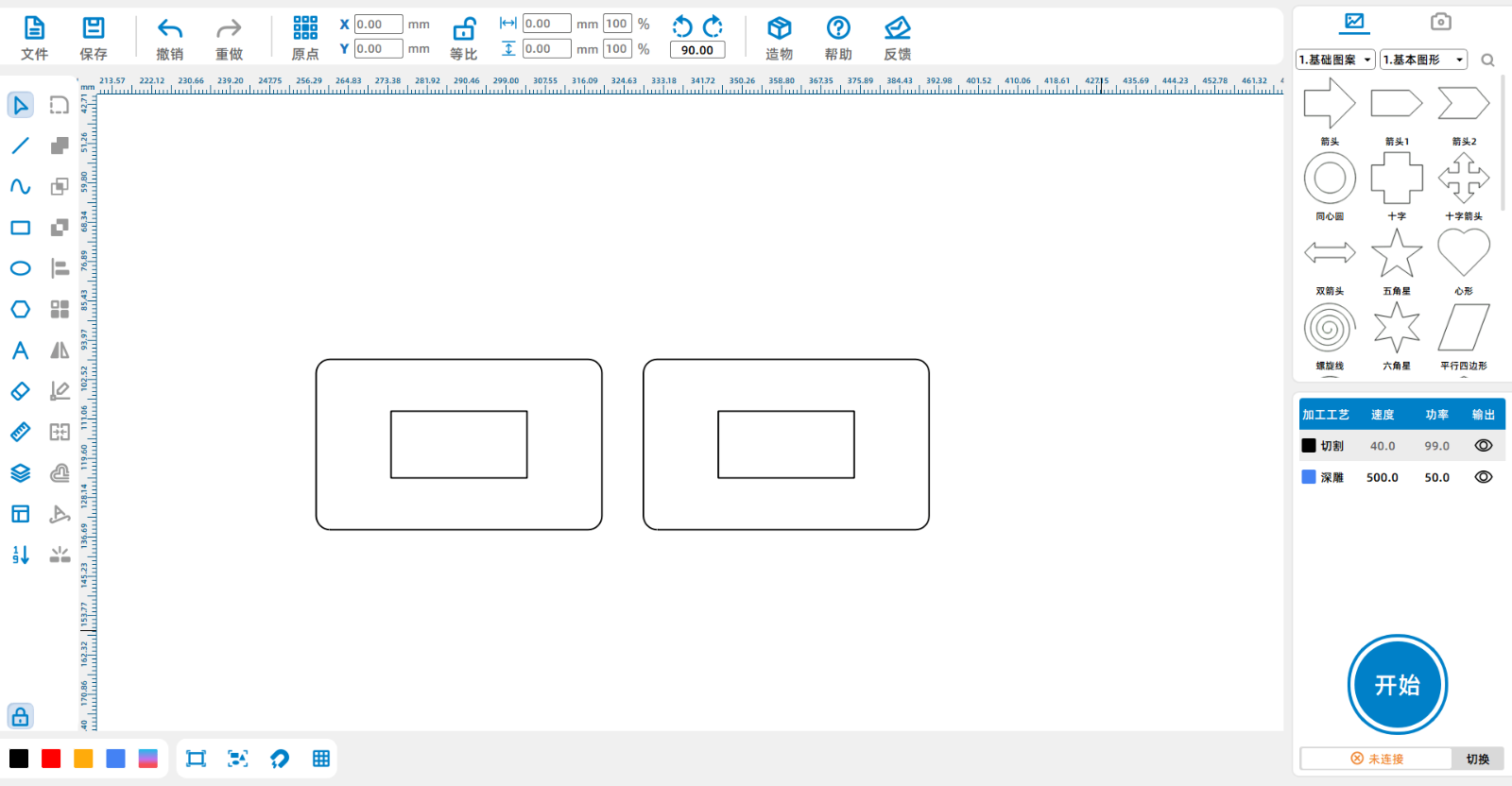

选中两个矩形，复制粘贴。

步骤三

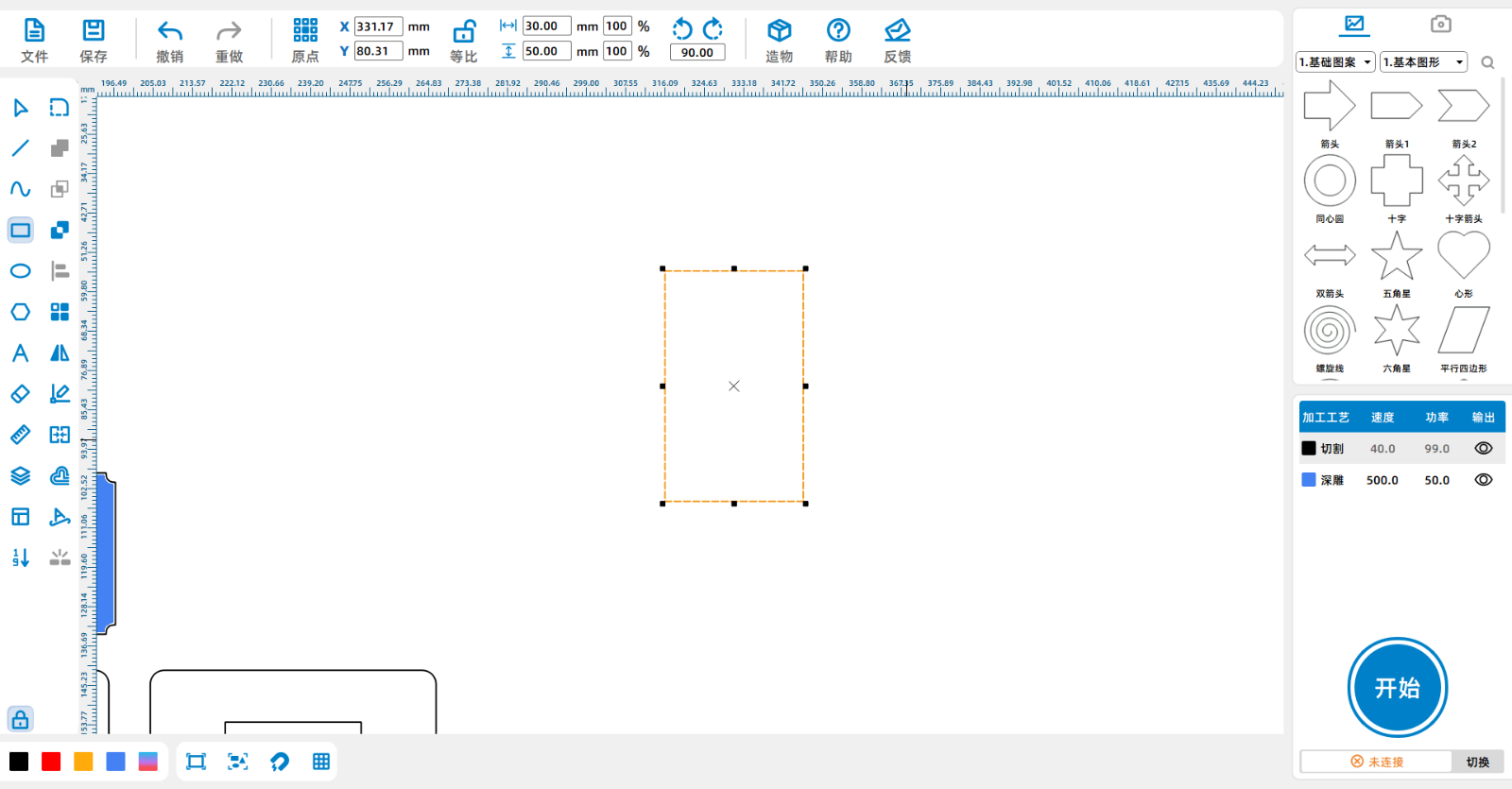

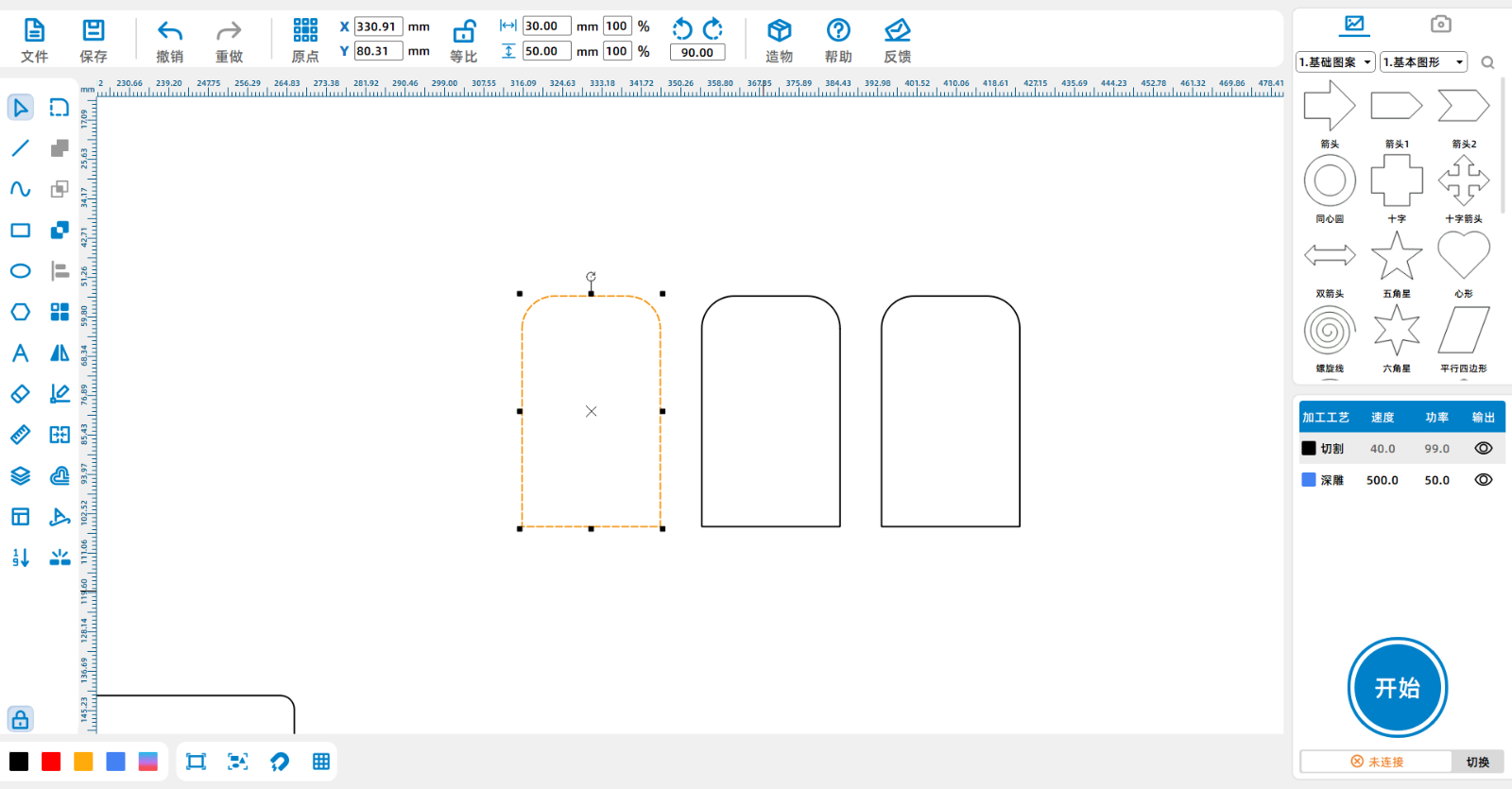

单击左边菜单栏的“矩形工具”，绘制一个30*50mm的矩形

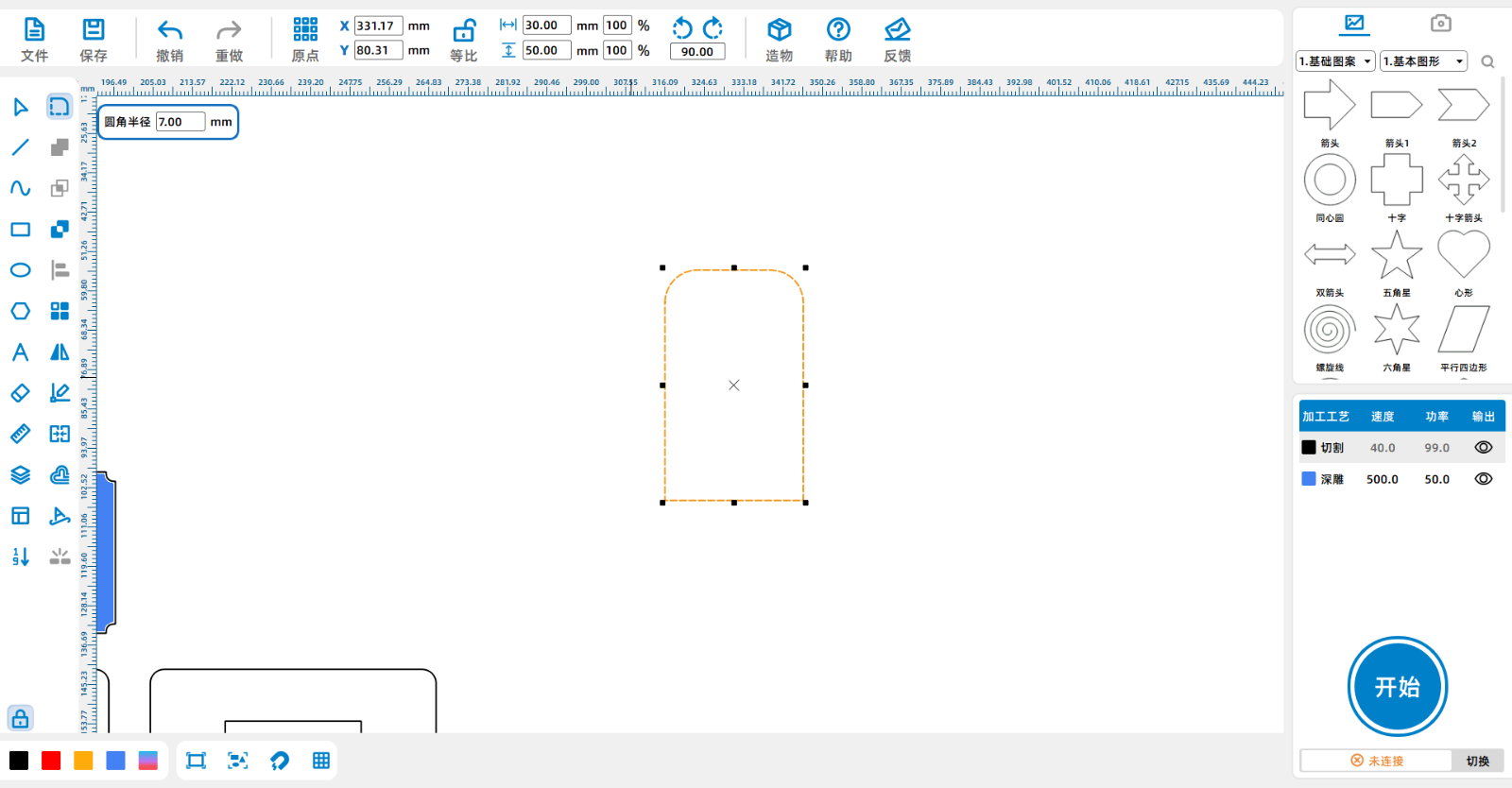

单击“圆角工具”，设置圆角半径为7mm，将矩形上面的两个角进行导圆角。

选中图形，复制粘贴两个。

步骤四

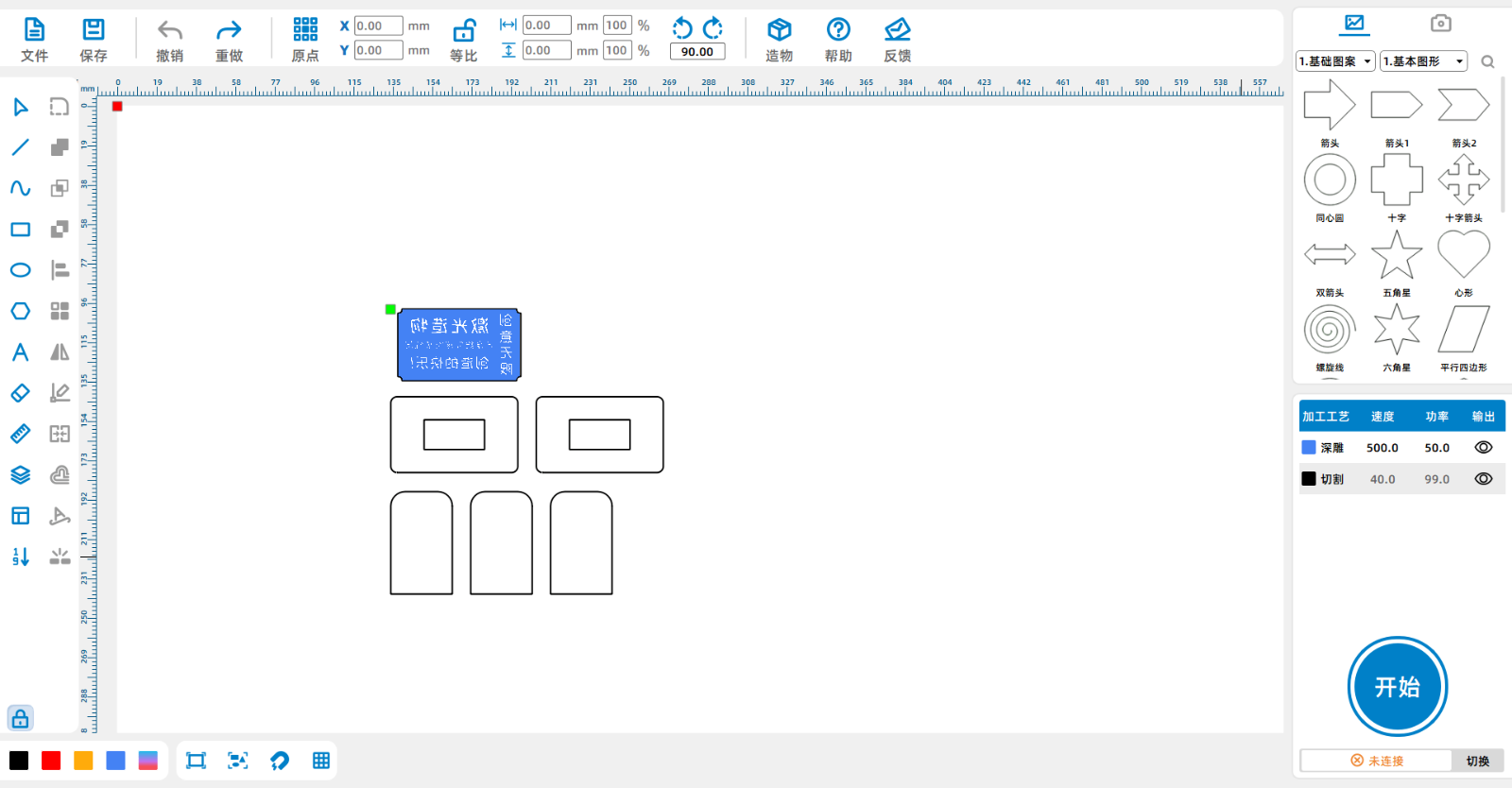

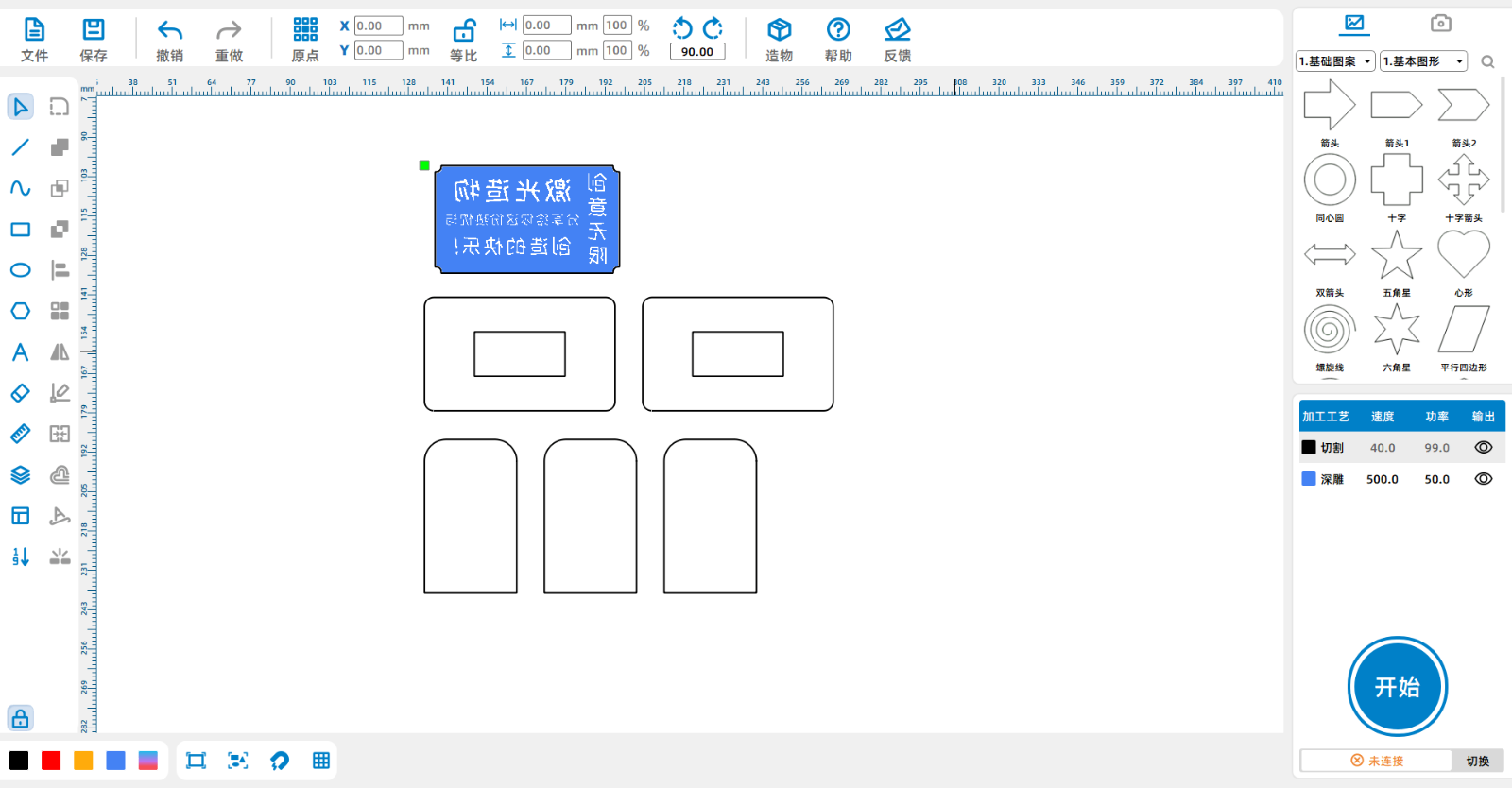

把所有的图形进行整齐排列

鼠标左击黑色图层将其拖到图层最下方，双击右下方的红色深雕图层，将材料、厚度、工艺分别设置为椴木板、5mm、深雕，将黑色切割图层的材料、厚度、工艺分别设置为椴木板、5mm、切割。
