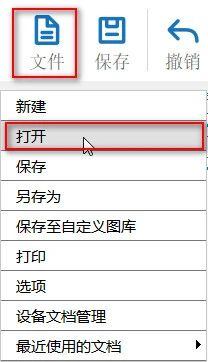

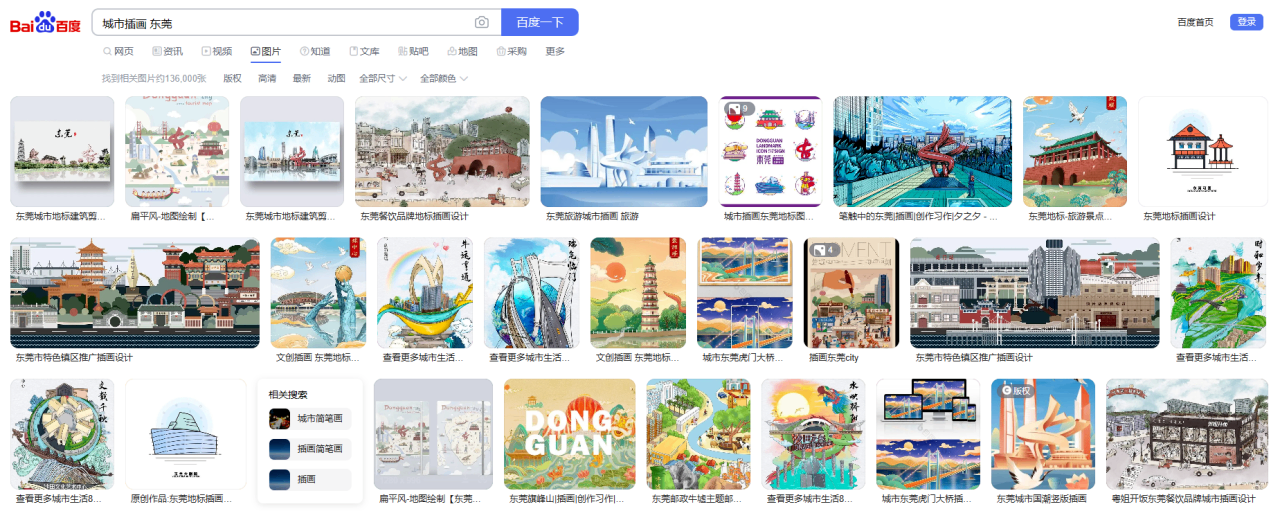

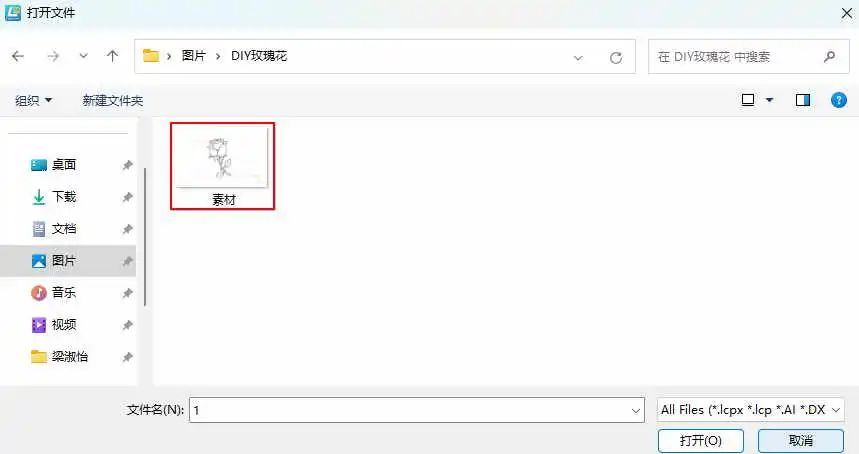

（1） 在【百度图片】里输入关键词“城市插画 东莞”，选择自己喜欢的图片保存；在上方【功能区】中点击【文

件】，然后点击【打开】，双击打开所保存的东莞插画图片，如下图所示：

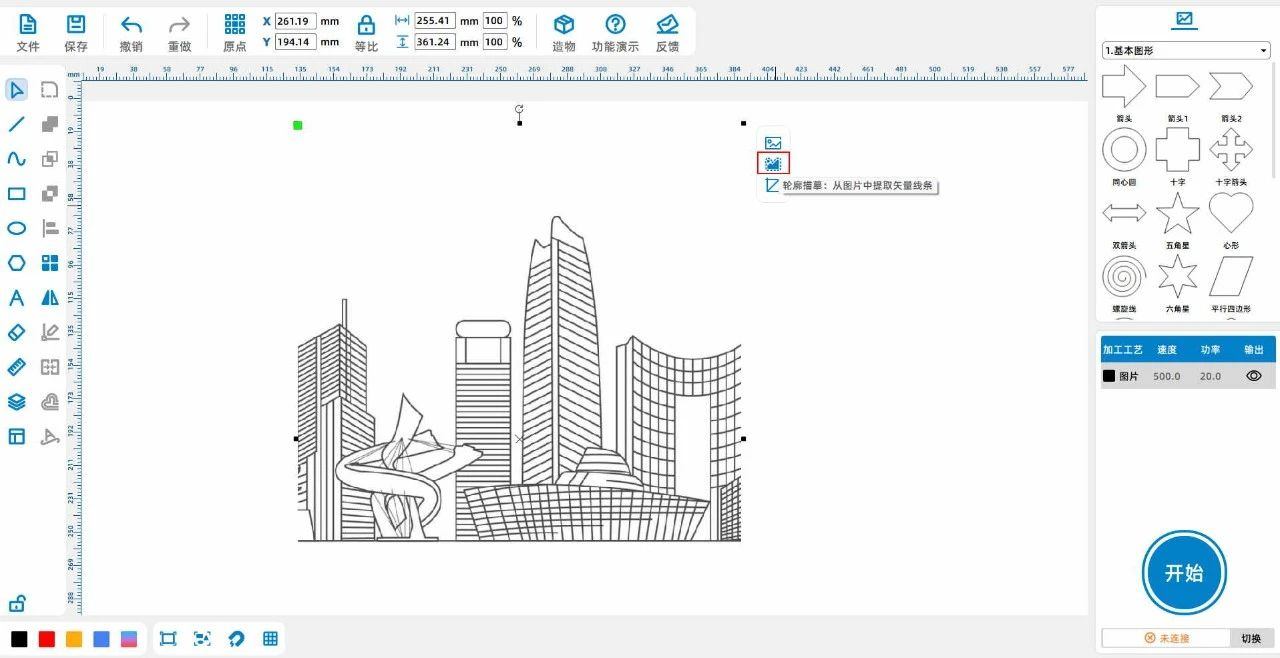

（2） 鼠标左键点击图片，点击“轮廓描摹”,得到东莞城市插画的线条图，如下图所示：

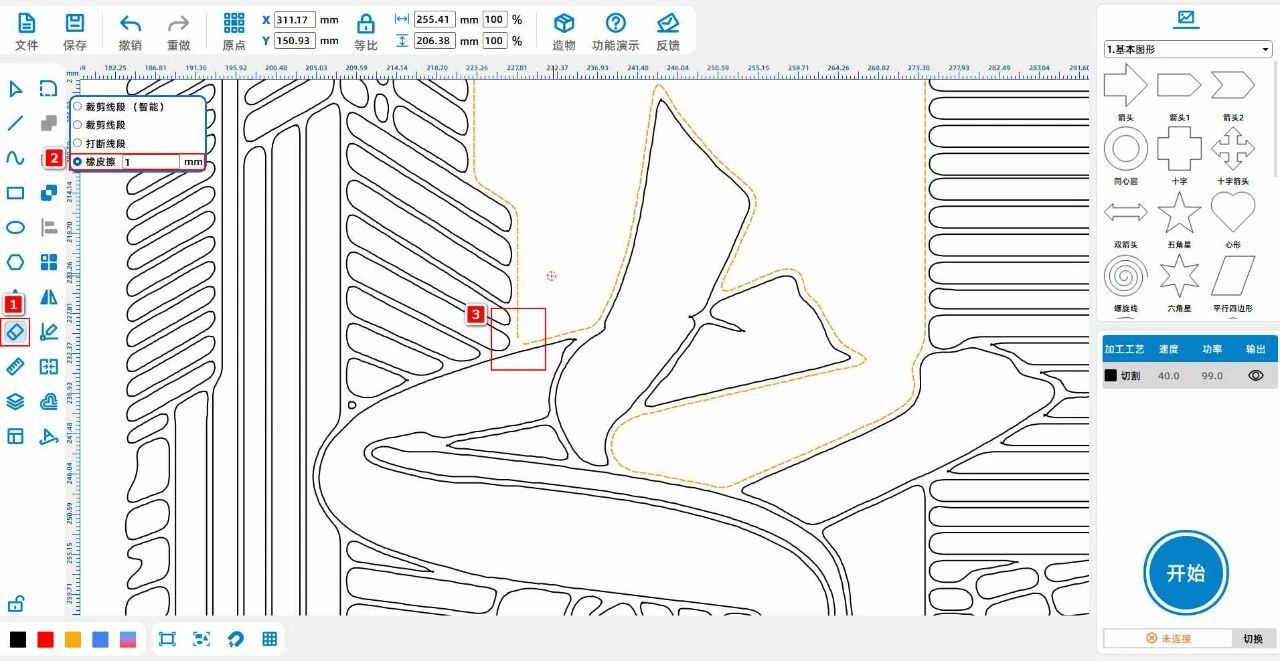

（3） 鼠标左键左侧工具栏中的【橡皮擦工具】，使用“橡皮擦”功能将连接在一起的东莞城市插画根据不同建筑分为

多个单一建筑，如下图所示：

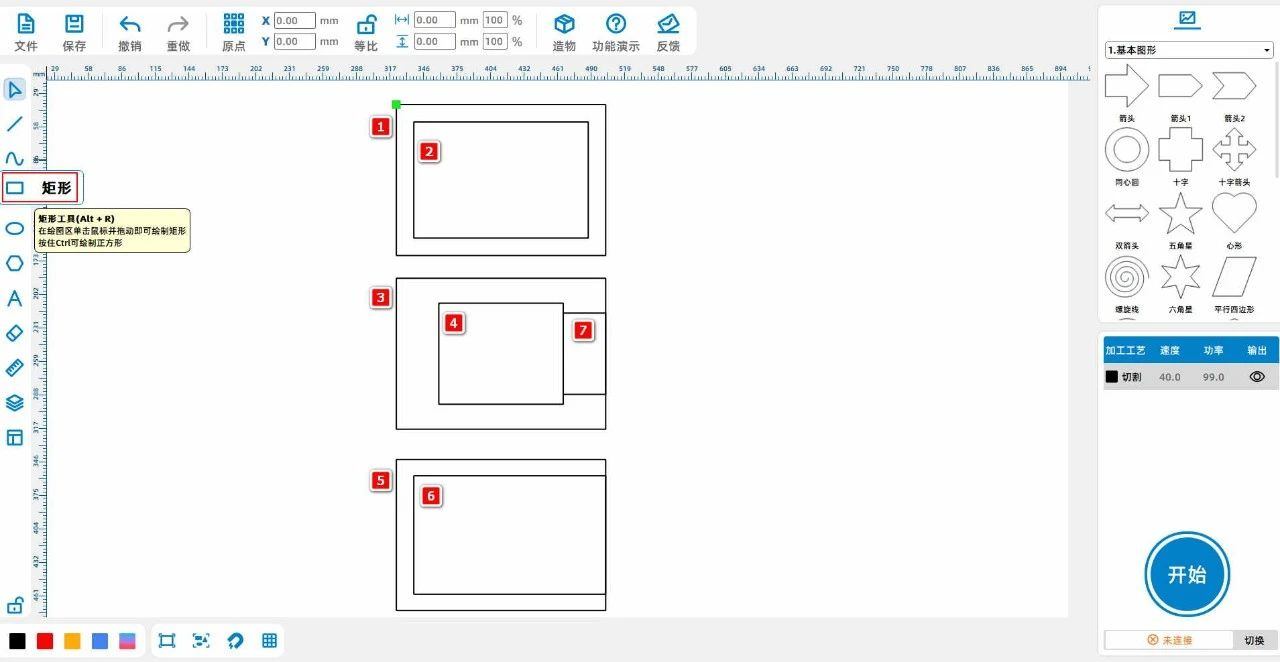

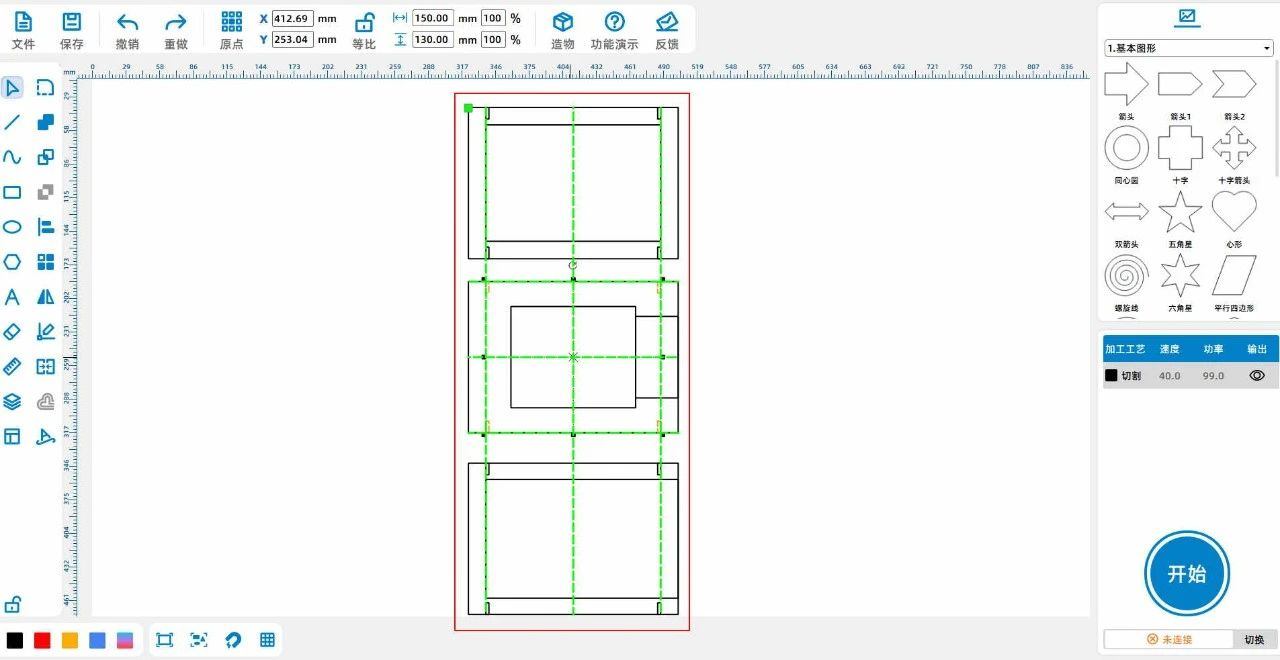

（1） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽180，高130”，矩形2为“宽150，高100”；将两个

矩形复制两次，得到矩形3、4、5、6，其中将矩形4调整为“宽107，高87”矩形6调整为“高165，宽102”；在矩形3与矩形4中

间插入矩形7“宽为36.5，高为70”，如下图所示：

Tips：其中矩形1为底座最底层，矩形3为底座中间层，矩形5为底座顶层。

（2） 鼠标左键左侧工具栏中的【矩形工具】，绘制缺口1，“宽为2.6，高为10”，将其复制粘贴3次，此为缺口组1，将其放至

矩形1中合适位置；将缺口组1复制粘贴2次，缺口组2放至矩形3，缺口组3放至矩形5，如下图所示：

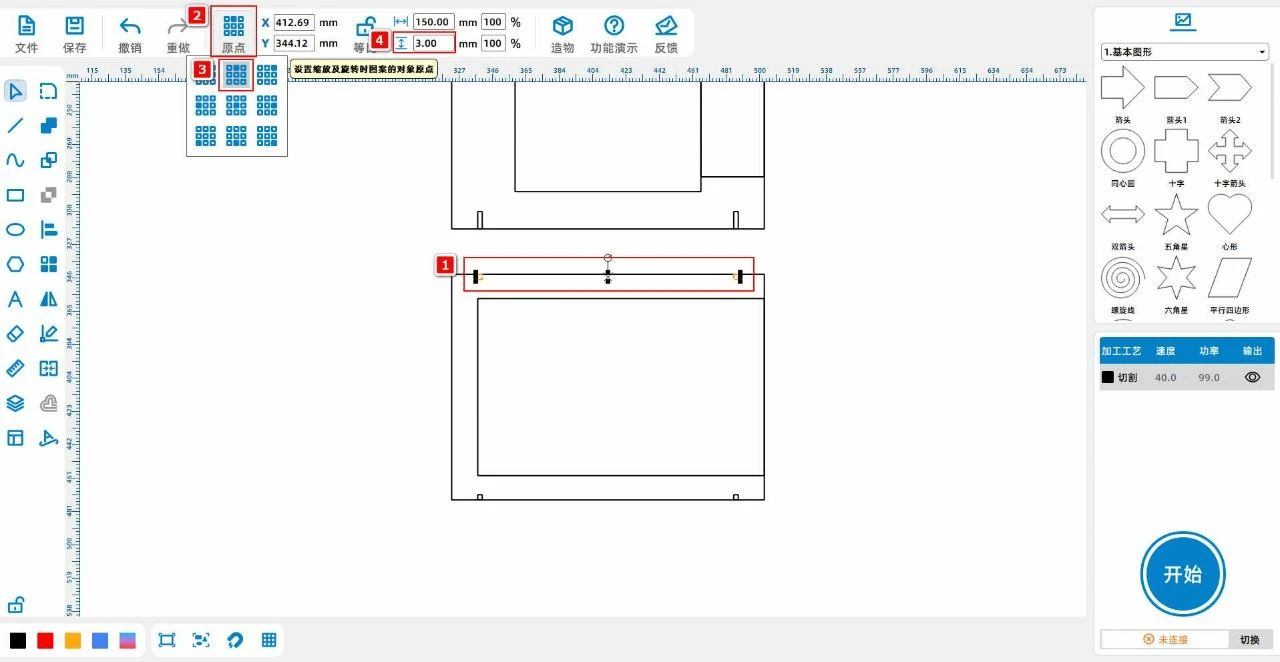

（3） 鼠标左键点击顶部工具栏的【原点】，选择以“中上方”为原点，将缺口组3的上方两缺口修改为“高为3”；选择以“中下方”

为原点，将缺口组3的下方两缺口修改为“高为3”，如下图所示：

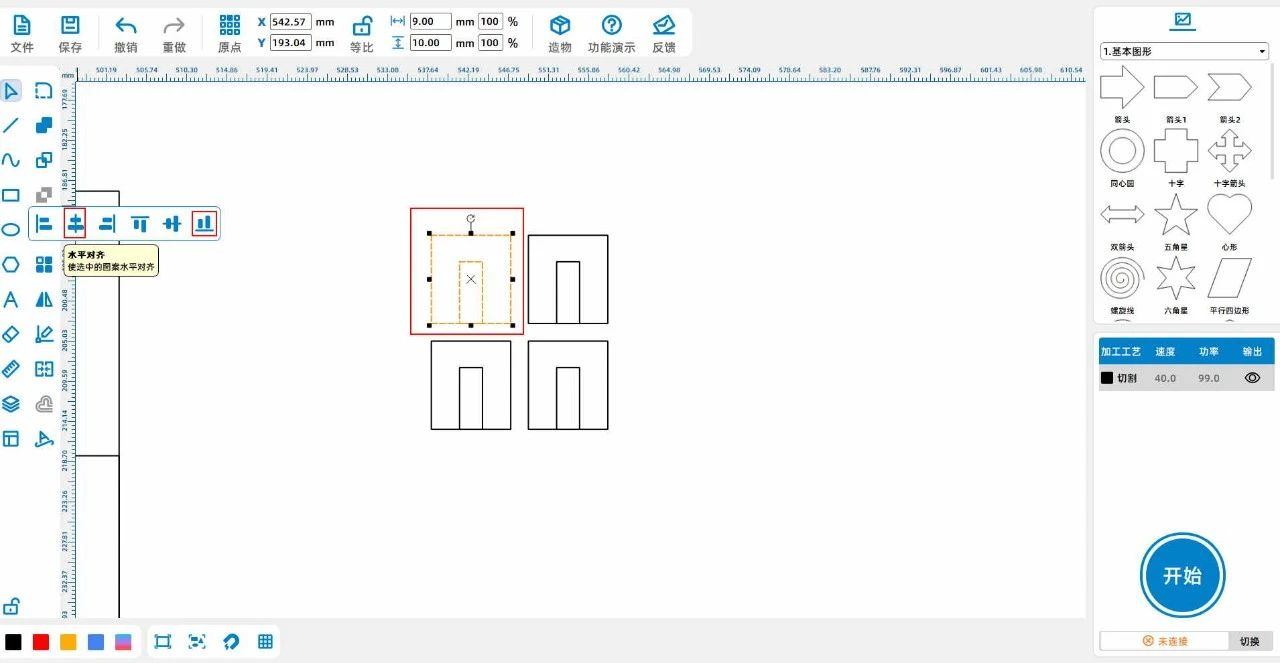

（4） 鼠标左键点击左侧工具栏的【矩形】，绘制卡槽1，“宽为9，高为10”；绘制卡槽2，“宽为2.6，高为7”；使用【对齐工

具】中的“水平对齐”与“下对齐”，将两卡槽对齐，并将两卡槽复制粘贴3次，如下图所示：

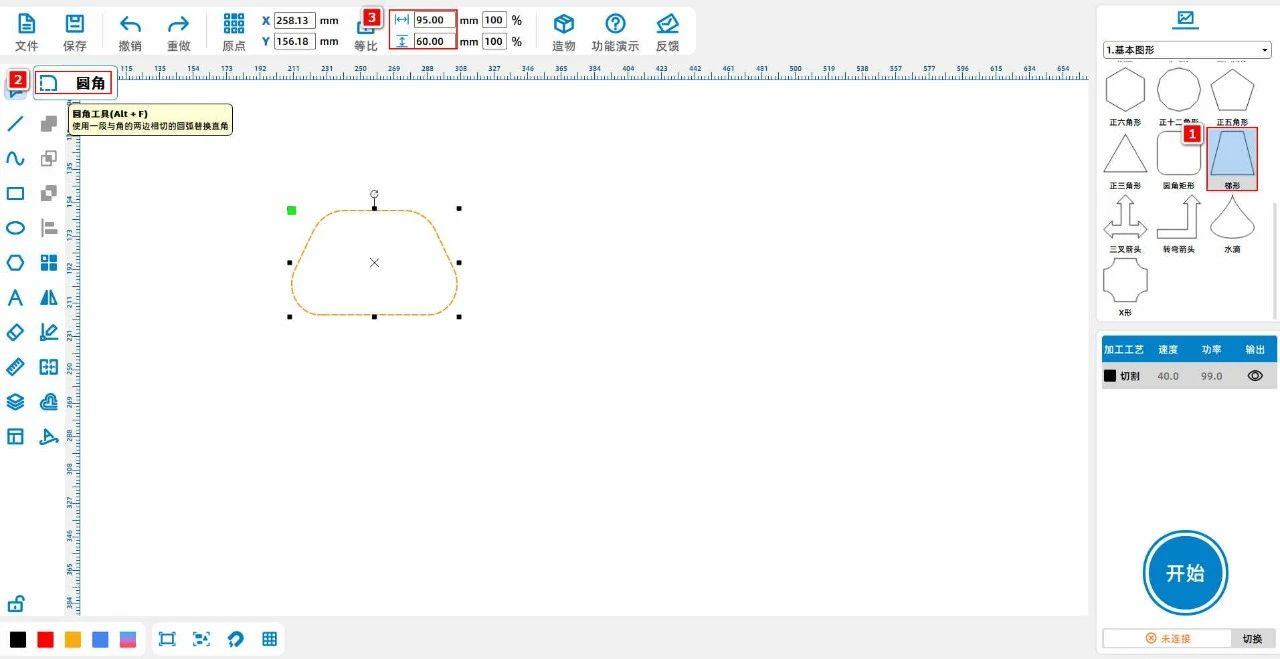

（1） 从右上方【基本图形】中选择“梯形”，点击图形，从左侧工具栏中选择【圆角】工具，将梯形四个角进行圆角处理；调整

梯形大小至“宽为95，高为60”，如下图所示：

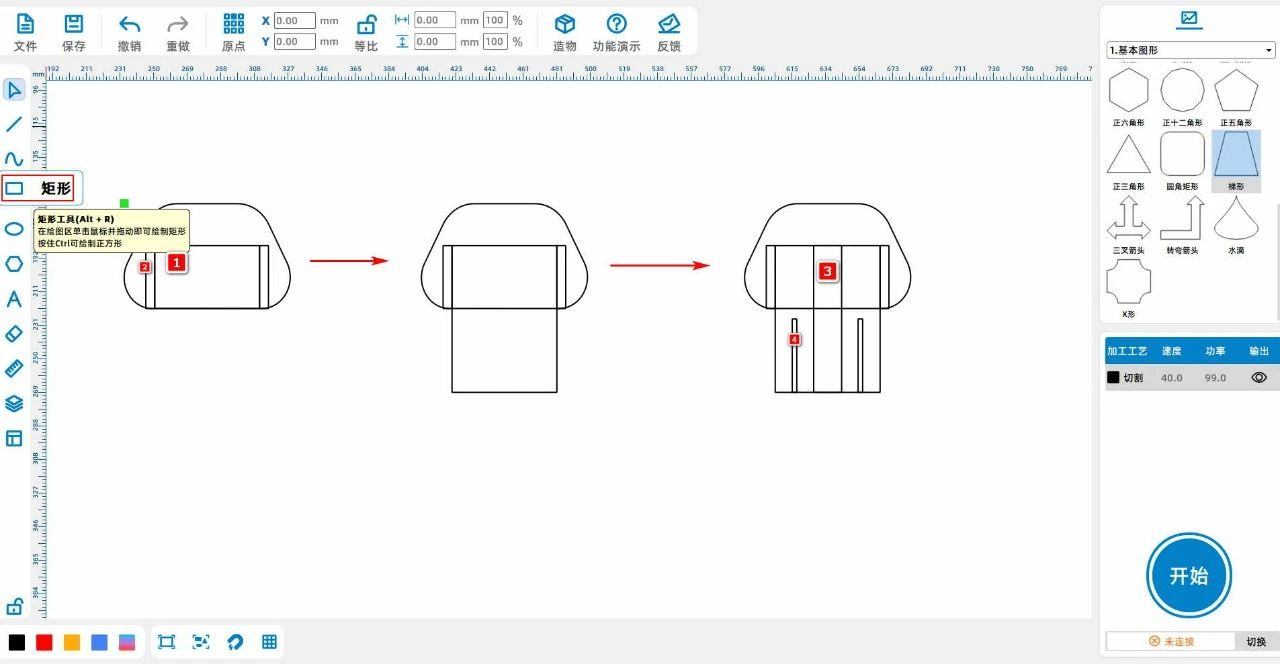

（2） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽60，高36”，矩形2为“宽5.1，高36”，再将矩形2复制粘贴1次；

将矩形1与梯形先进行“居中对齐”，再下对齐，将另外两个矩形分别放至矩形1左右两侧；

鼠标左键点击顶部工具栏中【原点】中的“以中上点为原点”，将矩形1修改为“高84”；

绘制矩形3，“宽16，高84”，将其与矩形1居中对齐；绘制矩形4，“宽2.6，高42”，并将其复制粘贴一次，再将两矩形放至图中位置，如下图所示：

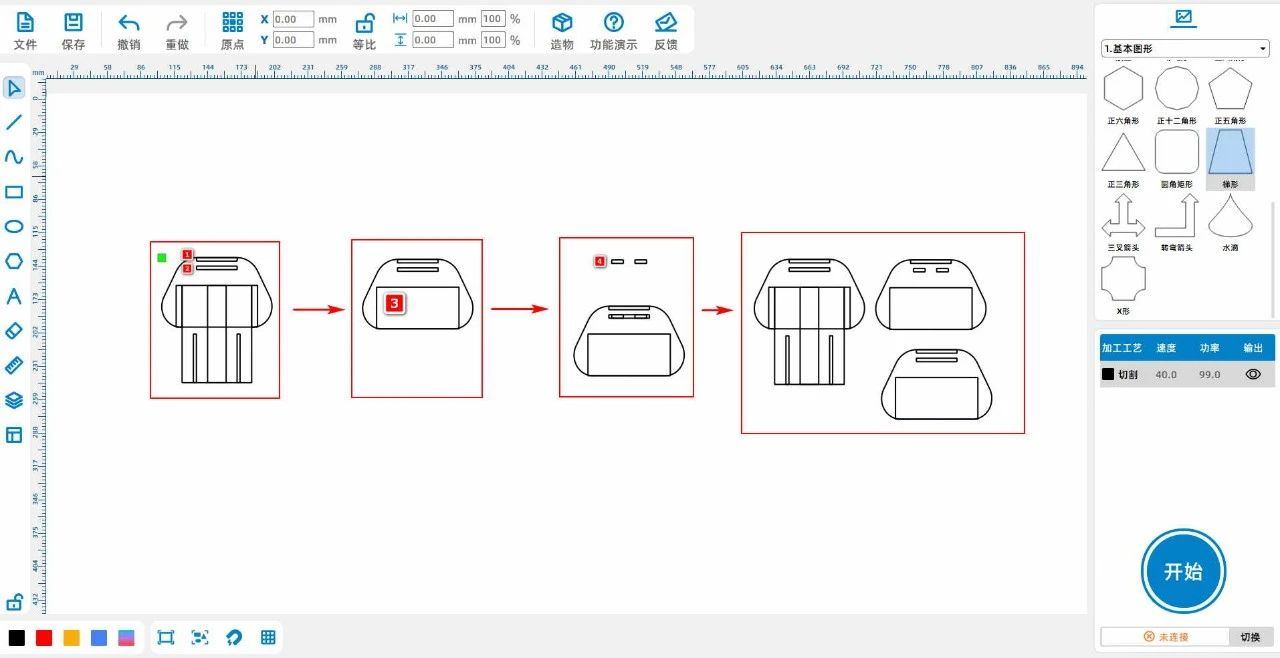

（3） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽35，高3”，将矩形1【阵列】一次，设置垂直阵列个数为2，阵列距离为4.35，得到矩形2；

鼠标左键选中梯形与矩形1、2，复制粘贴一次，得到梯形1与矩形1.1、2.2；

绘制矩形3，“宽71，高36”，将其与梯形1“居中对齐”与“下对齐”；

将得到梯形1与矩形1.1、2.2，矩形3，复制粘贴一次，得到两个一样的图案；

绘制矩形4，“宽10，高3”，将其水平阵列个数为2，水平间距为10，将两个矩形群组，并与矩形2.2水平居中对齐，再将矩形2.2删除，如下图所示：

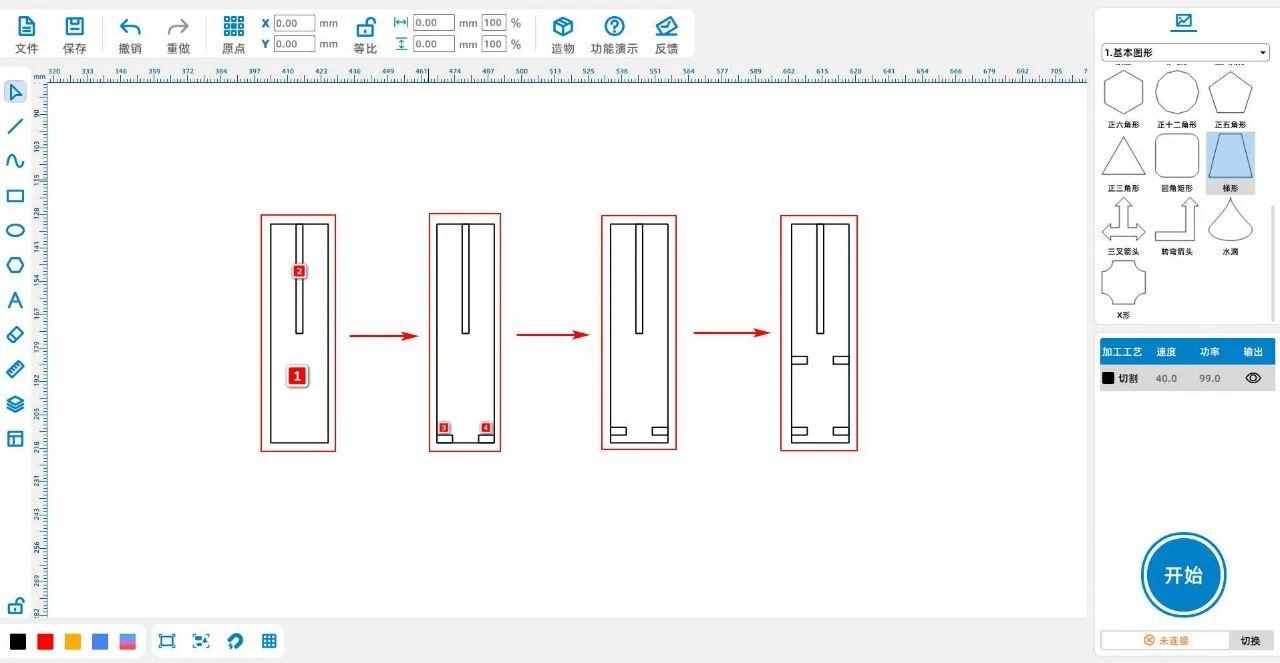

（4） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽22，高84”，矩形2为“宽2.6，高42”，将两矩形“居中对齐”与“上对齐”；

绘制矩形3“宽6，高3”，复制粘贴得到矩形4，将两矩形分别放至矩形1的左下角与右下角；

将矩形3、4向上移动 3mm，同时将矩形3、4垂直阵列2个，垂直阵列距离为-30.2mm，如下图所示：

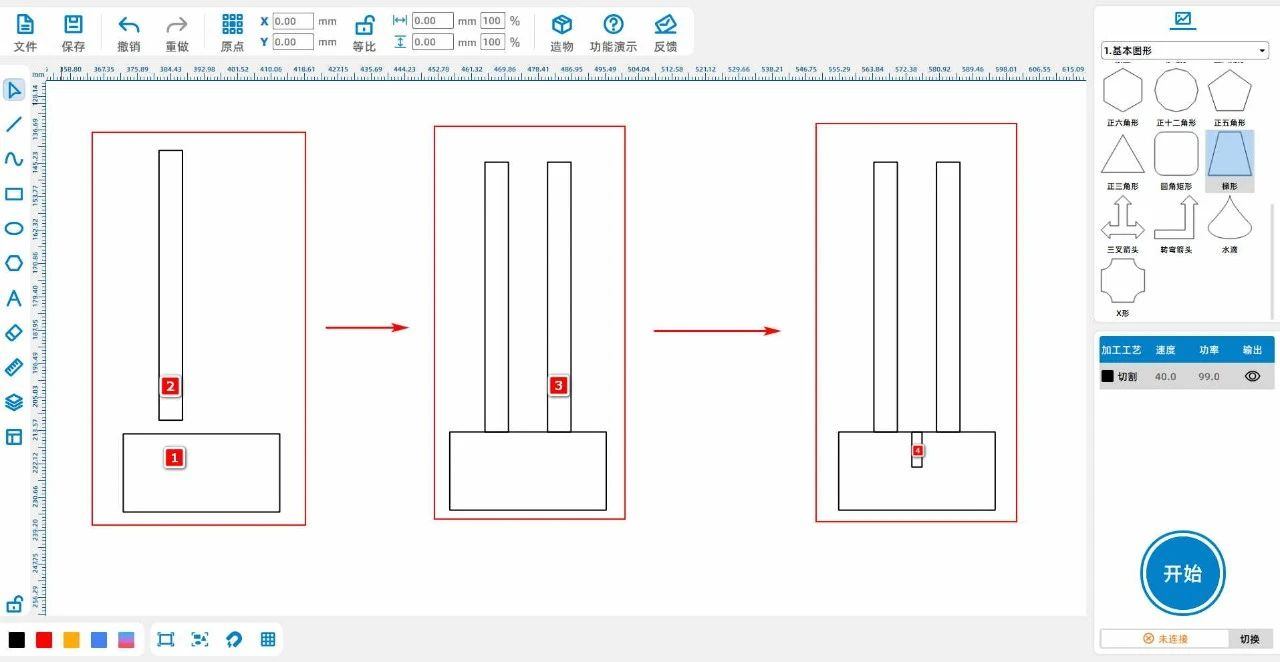

（5） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽40，高20”，矩形2为“宽6，高69”，将矩形2水平阵列一次，阵列距离为10，得到矩形3；

将矩形2、3群组，得到群组1，将群组1与矩形1居中对齐；

绘制矩形4，“宽2.6，高9”，与矩形1“水平对齐”与“上对齐”，如下图所示：

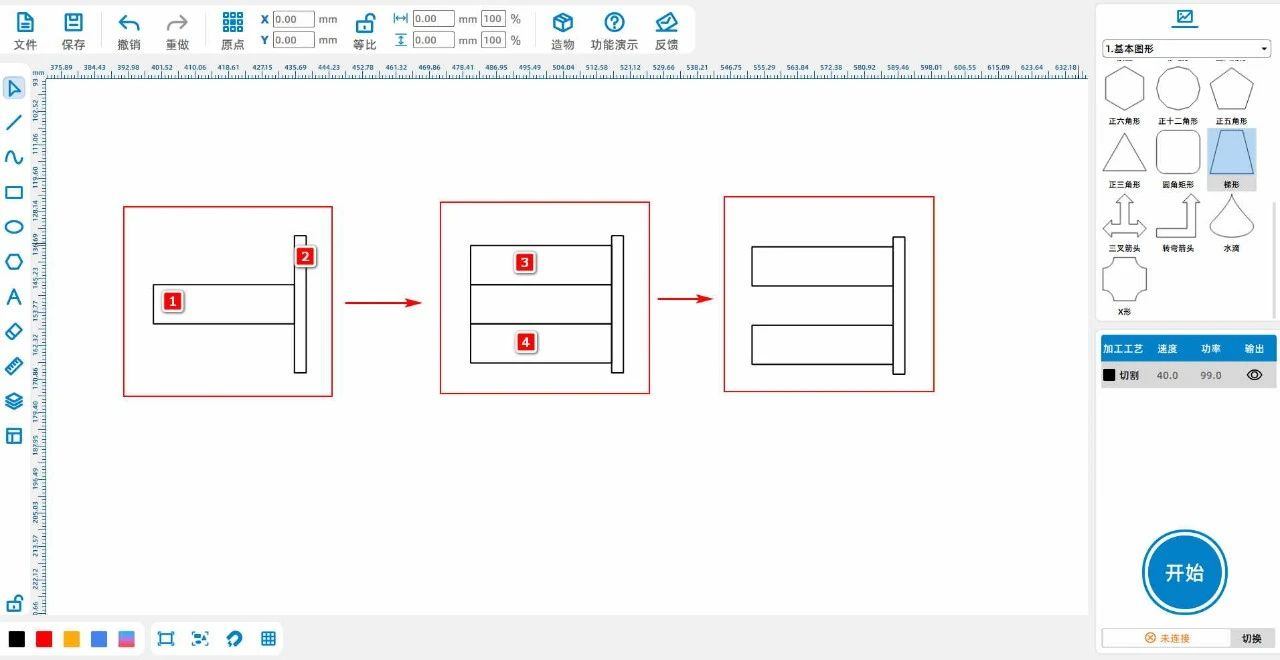

（6） 鼠标左键左侧工具栏中的【矩形工具】，绘制两个矩形，矩形1为“宽36，高10”，矩形2为“宽3，高35”，将两矩形“水平对齐，矩形1右侧与矩形2左侧相连”；

将矩形1复制粘贴2次，得到矩形3、4，矩形3移动至矩形1上端相连，矩形4移动至矩形1下端相连，再将矩形1删除，如下图所示：

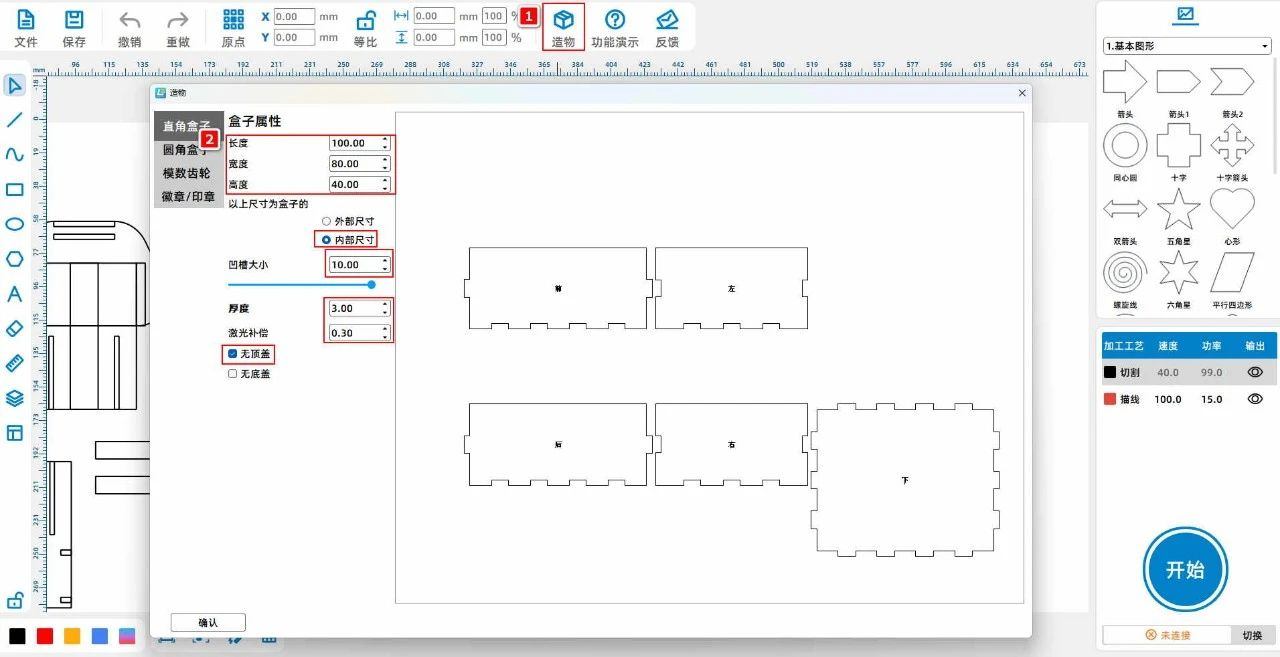

（7）鼠标左键顶部工具栏的【造物】中“直角盒子”，设置为“长100，宽80，高40等参数”，“无顶盖”，如下图所示：

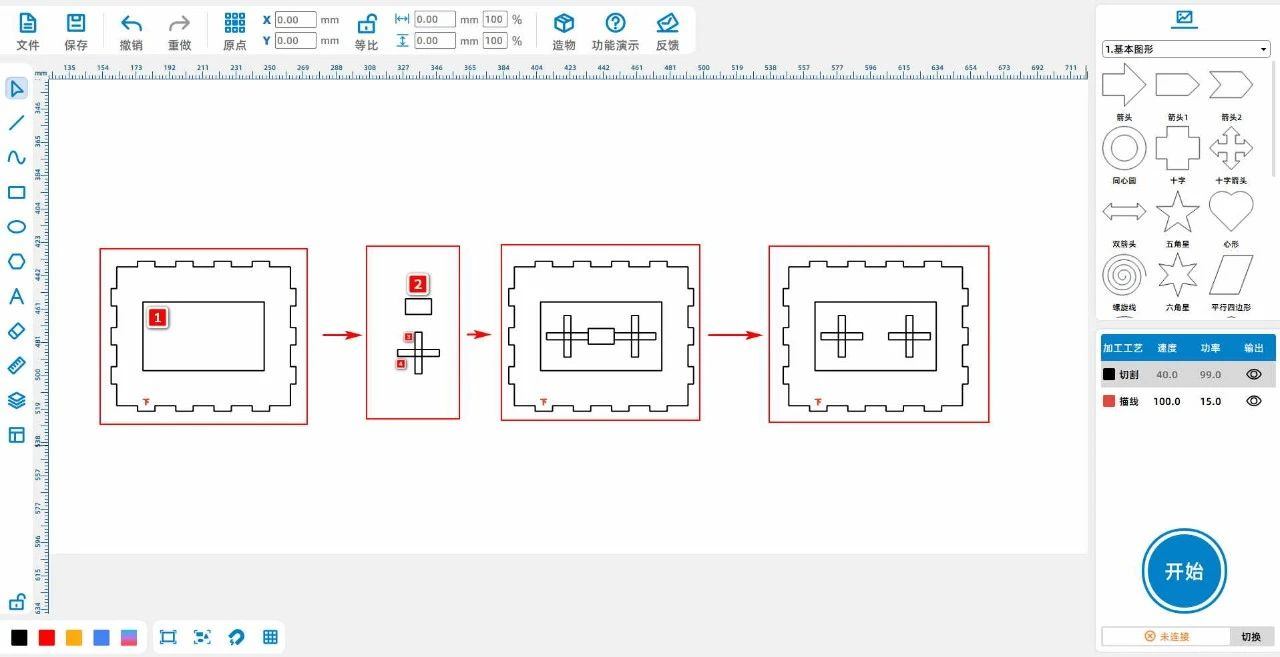

（8）鼠标左键左侧工具栏中的【矩形工具】，绘制三个矩形，矩形1为“宽69.8，高39.6”，将矩形1与直角盒子的下盖“水平对齐”与“垂直对齐；

矩形2为“宽14.9，高为9”，矩形3为“宽4，高24”，将矩形3复制粘贴一次，得到矩形4，将矩形4选择“90°”，并将矩形3、4“水平居中”与“垂直居中”，再将其群组，得到群组1；

将矩形2与矩形1对齐，将群组1放至矩形2左侧，并与矩形2相连；

将群组1复制粘贴一次，得到群组2，将群组2放至矩形2右侧，并与矩形2相连；

将矩形2删除，如下图所示：

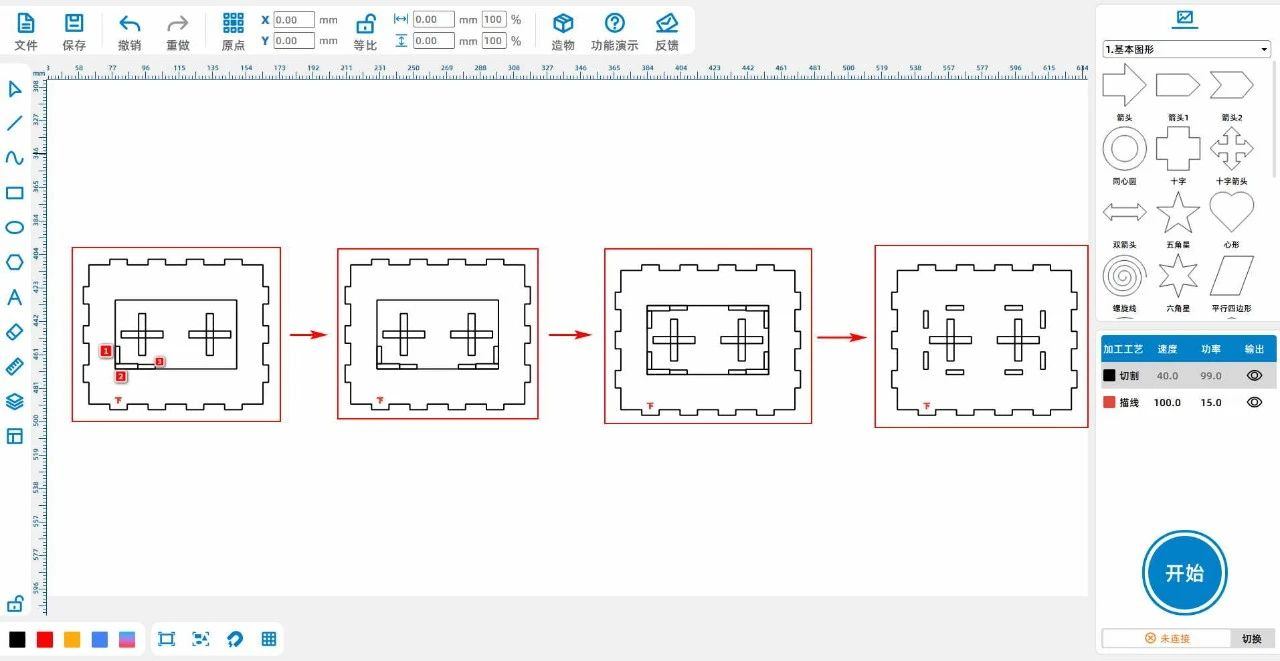

（9）鼠标左键左侧工具栏中的【矩形工具】，绘制三个矩形，矩形1为“宽2.6，高10”，矩形2为“宽13，高3”，矩形3为“宽10，高2.6”，放至图中如下位置；

将矩形1、2、3群组，得到群组1，将群组1复制粘贴一次，得到群组2，并将群组2【水平镜像】，将群组2放至图中如下位置；

将群组1与群组2一起复制粘贴一次，得到群组3，将群组3【垂直镜像】，放至图中如下位置；

保留每个群组中的矩形1、3与两个十字架，将图中其他矩形删除，如下图所示：

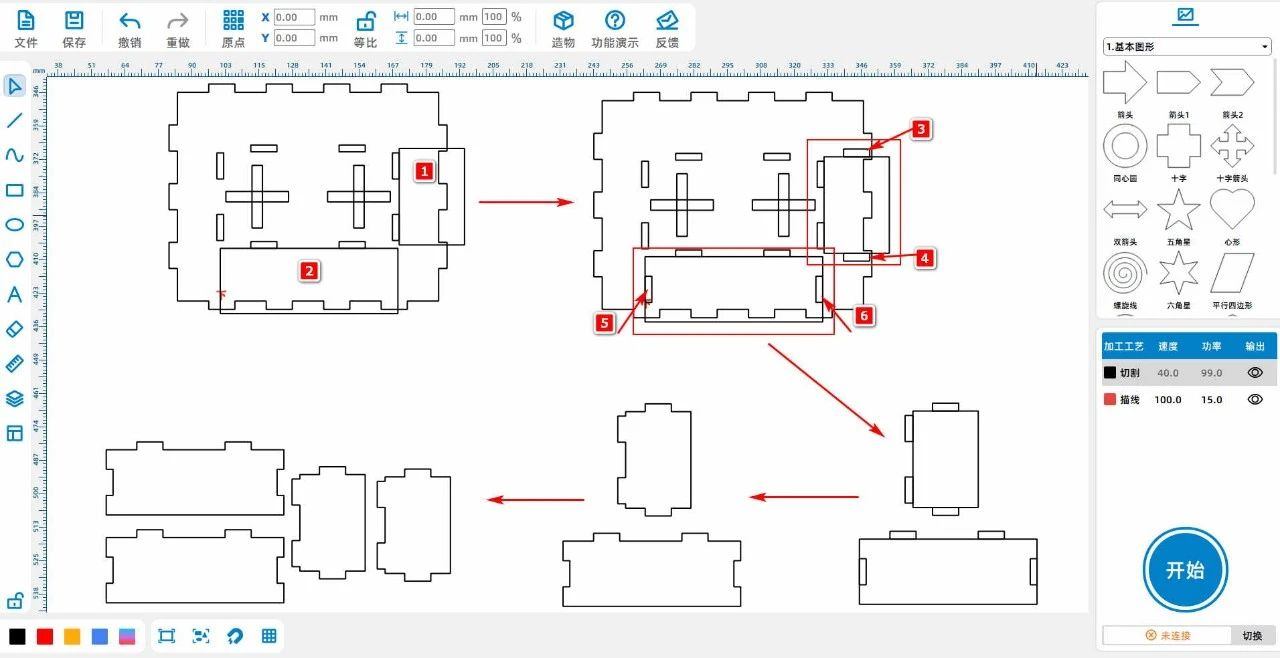

（10）鼠标左键左侧工具栏中的【矩形工具】，绘制三个矩形，矩形1为“宽25，高37”，矩形2为“68，高25”；

在矩形1的上下绘制矩形3、4，皆为“宽10，高3”，在矩形2的上下绘制矩形5、6；

选中步骤三所示局域，移动至下盖外，修改矩形1左侧两矩形的宽为3，修改矩形2上方两矩形的高为3；

合并矩形1、3、4与矩形1的左侧两矩形，得到图案1；合并矩形2、5、6与矩形2上方两矩形，得到图案2；

分别将图案 1与图案2复制粘贴一次，如下图所示：

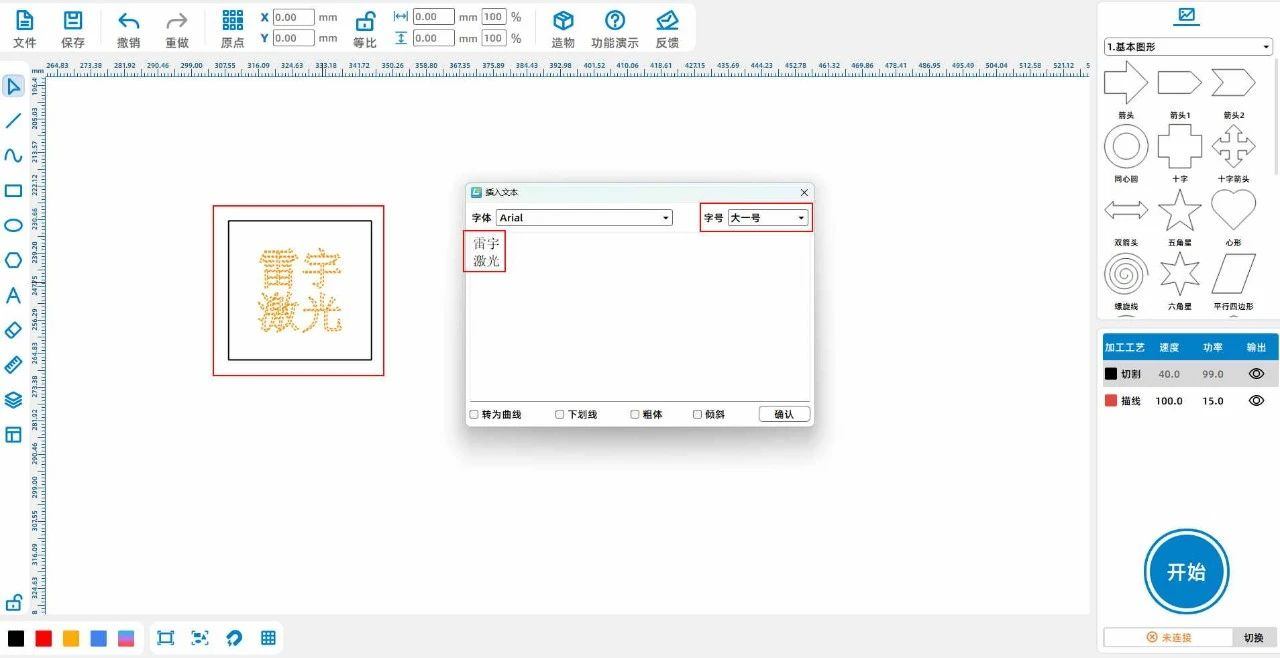

（11）鼠标左键左侧工具栏中的【矩形工具】，绘制矩形，“宽36.4，高35.4”,；选择左侧工具栏中【字体工具】，输入“雷宇

激光”，设置字号为“大一号”，如下图所示：

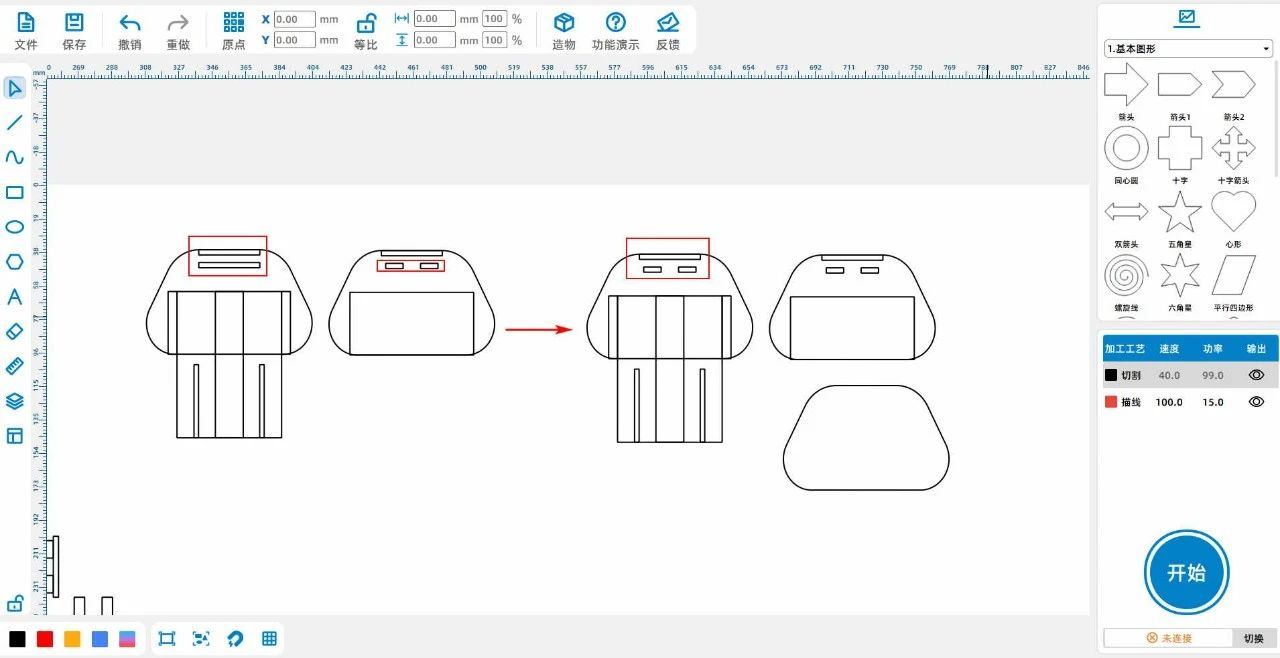

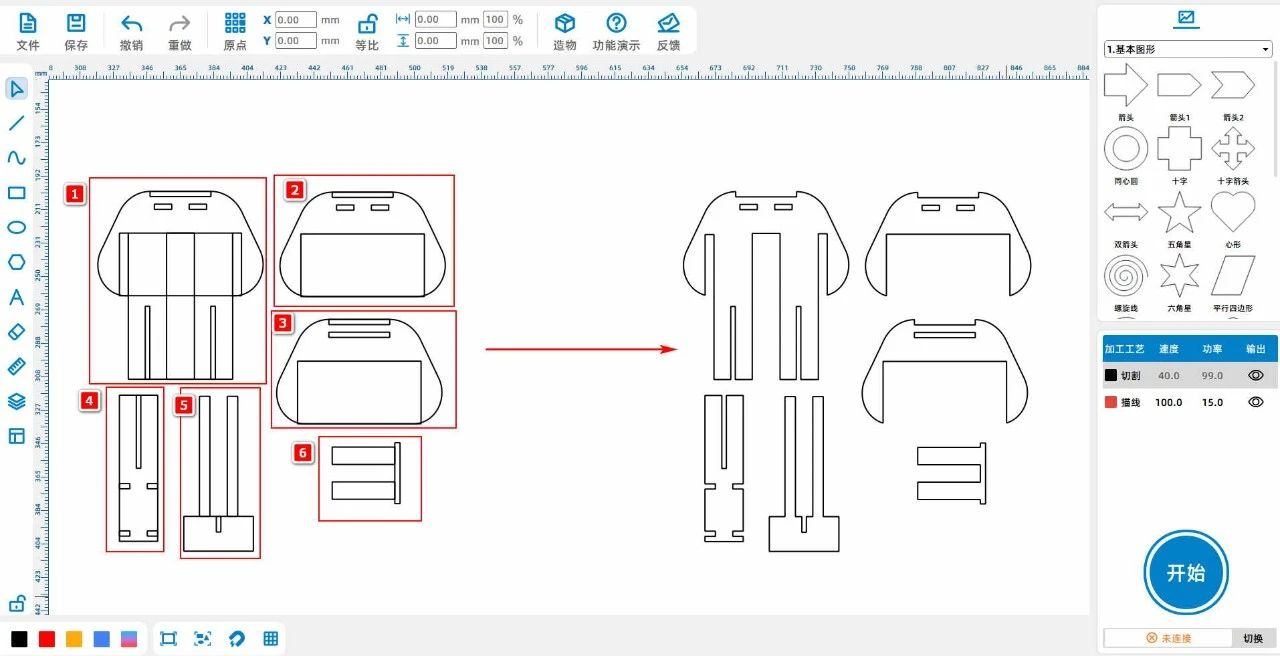

（12）将右侧图案中红色区域内两矩形复制粘贴一次，并将其移动到左侧红色区域第二个矩形内，并将第二个矩形删除；

选择右侧图案的外轮廓，将其复制粘贴一次，如下图所示：

（13）将右侧图案中红色区域内两矩形复制粘贴一次，并将其移动到左侧红色区域第二个矩形内，并将第二个矩形删除；

选择右侧图案的外轮廓，将其复制粘贴一次，如下图所示：

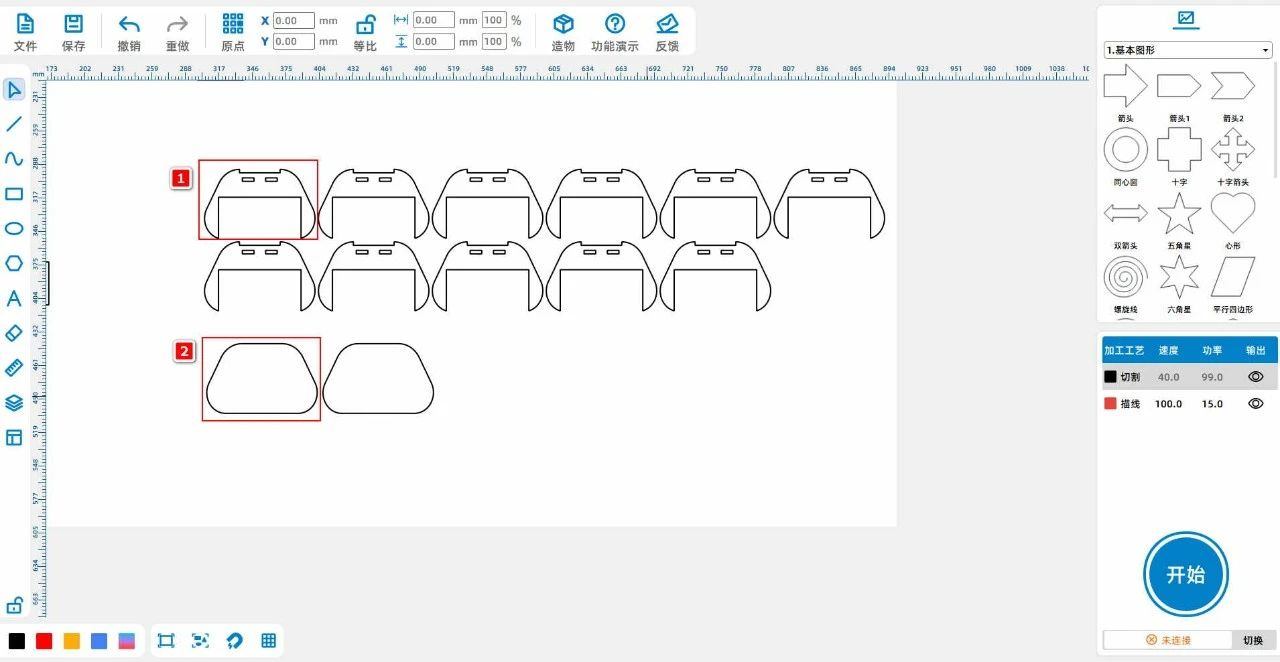

（14）将图案1通过阵列共得到11个，将图案2通过阵列共得到2个，如下图所示：

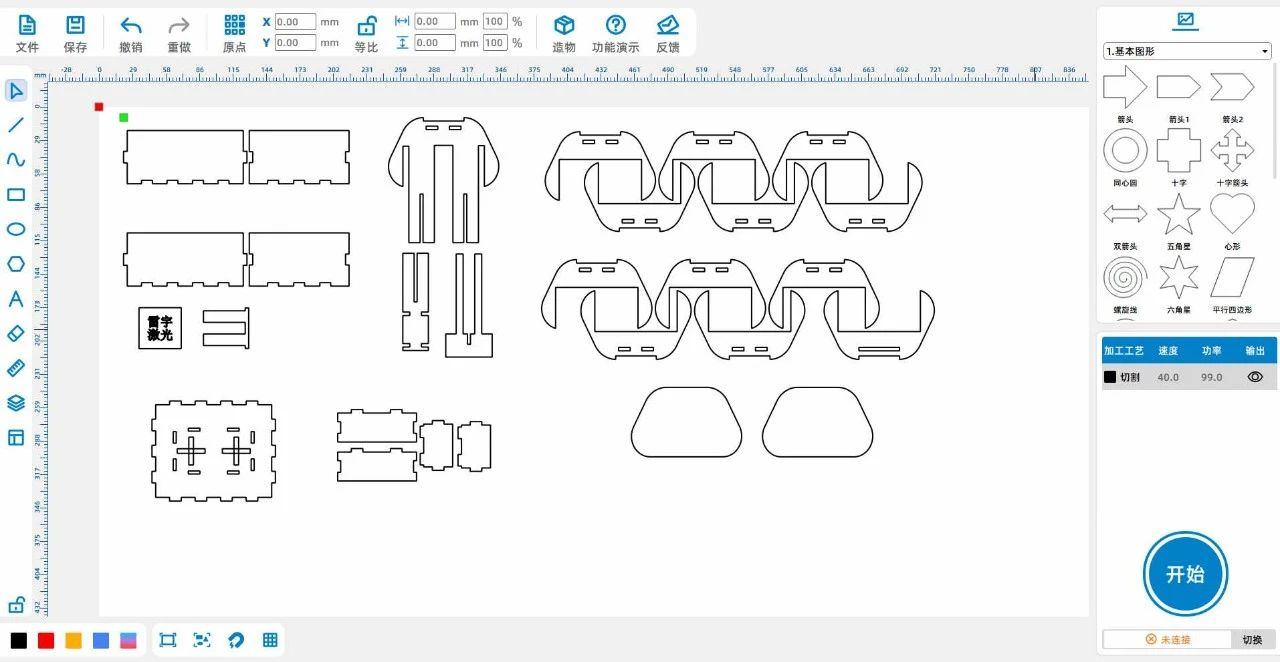

通过以上步骤，得到手柄的设计图纸：

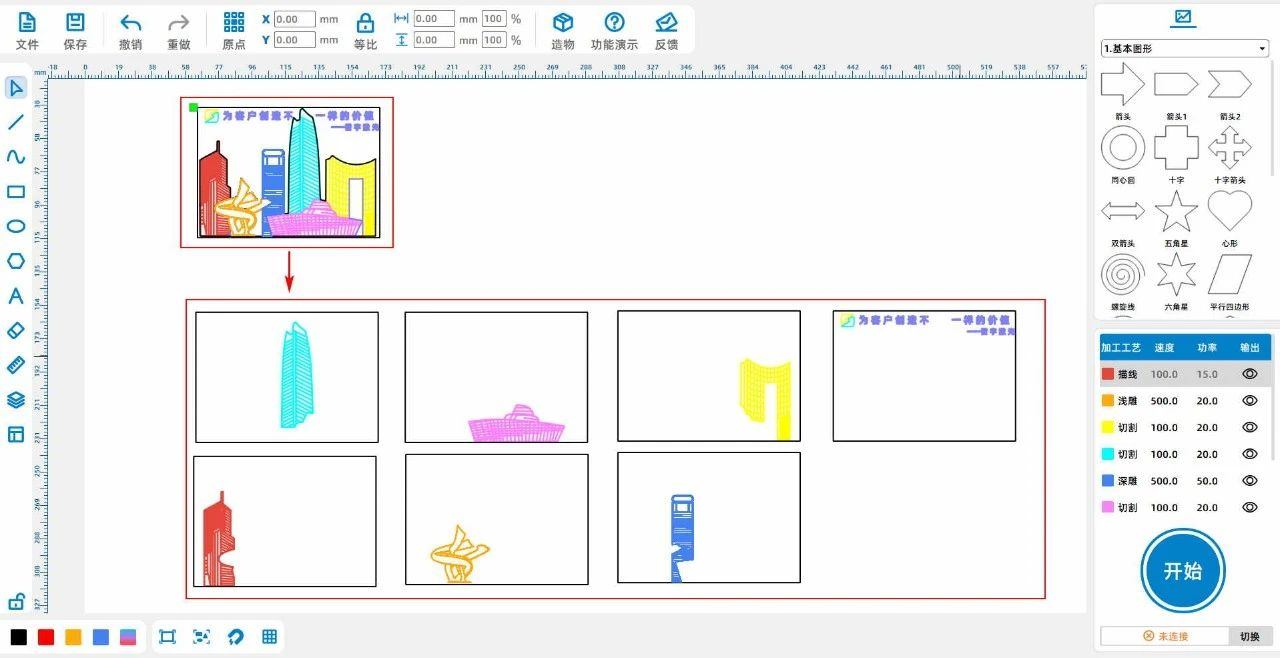

一、橡胶印章工艺参数设置：

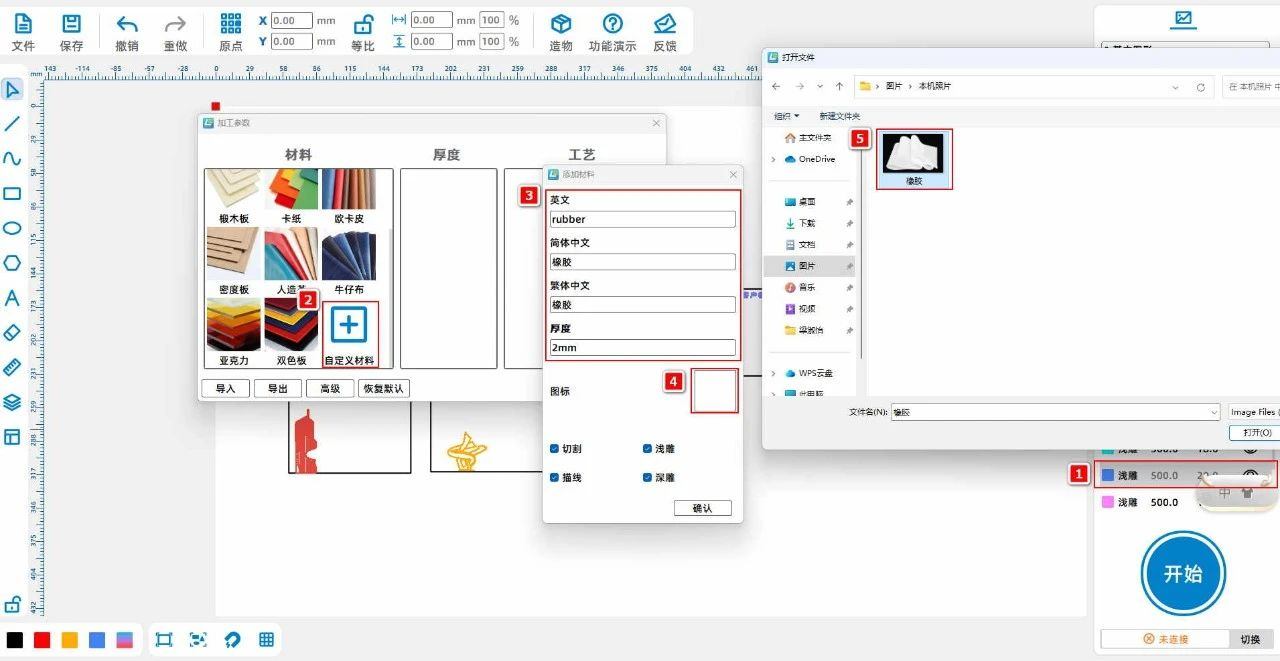

（1）鼠标双击右下方【加工面板】的蓝色图层，添加自定义材料“橡胶”，鼠标双击“自定义”，将英文、中文简体、中文繁体分

别设置为rubber、橡胶、橡胶、2mm，双击空白图标，选择橡胶素材图片；将材料、厚度、工艺分别设置为橡胶、2mm、浅

雕，如下图所示：

二、底座工艺参数设置：

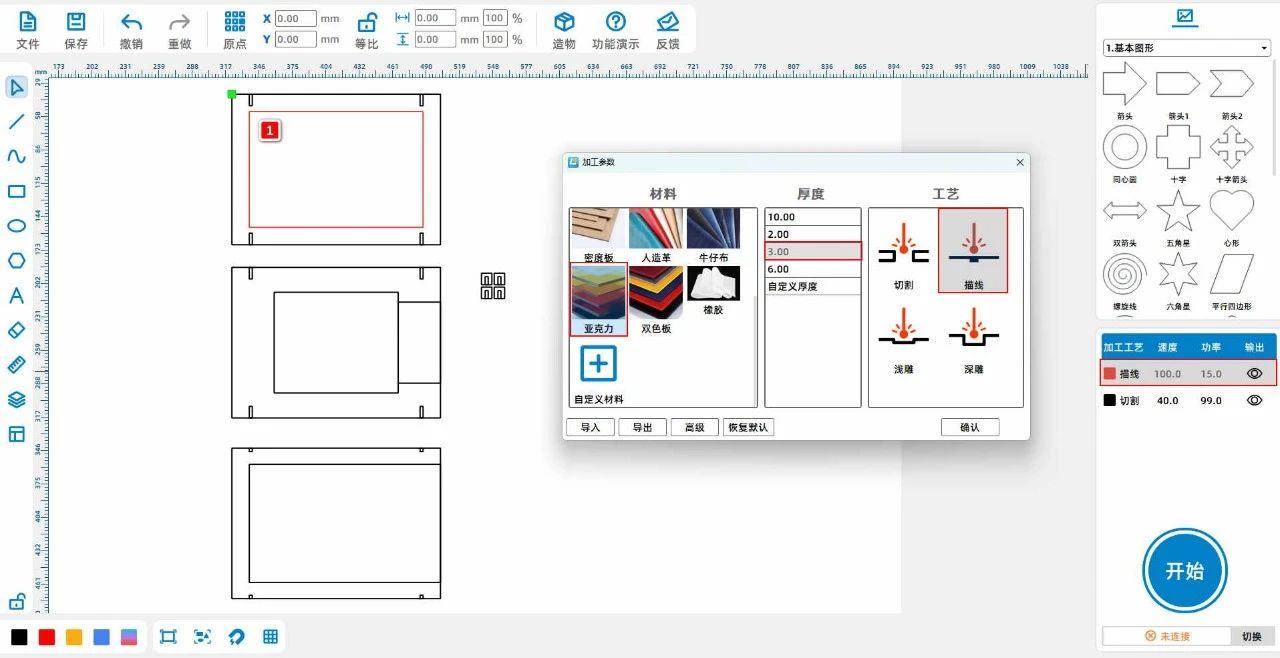

（1）选取“矩形1 ”，鼠标左击左下方的图层面板将图层改为红色；

鼠标左键双击红色图层，将材料、厚度、工艺分别设置为亚克力、3mm、描线；鼠标左键双击黑色图层，将材料、厚度、工艺分别设

置为亚克力、3mm、切割，如下图所示

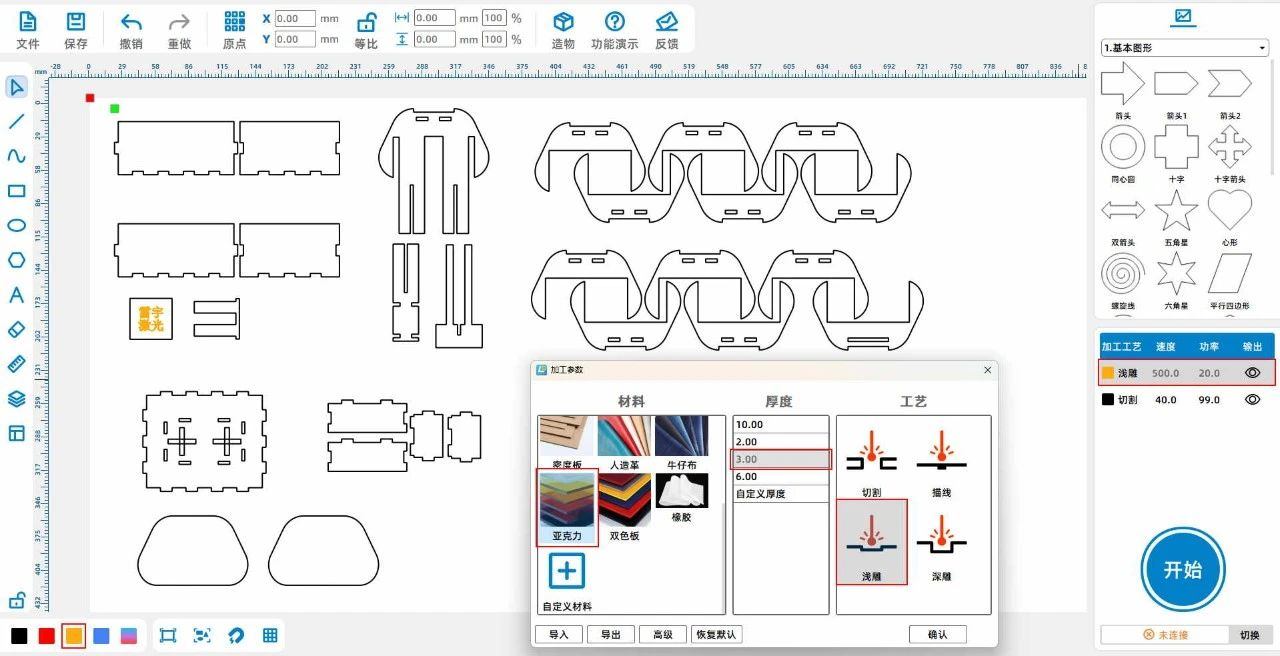

三、手柄工艺参数设置：

（1）选取“雷宇激光 ”字样，鼠标左击左下方的图层面板将图层改为黄色；

鼠标左键双击黄色图层，将材料、厚度、工艺分别设置为亚克力、3mm、浅雕；鼠标左键双击黑色图层，将材料、厚度、工艺

分别设置为亚克力、3mm、切割，如下图所示：

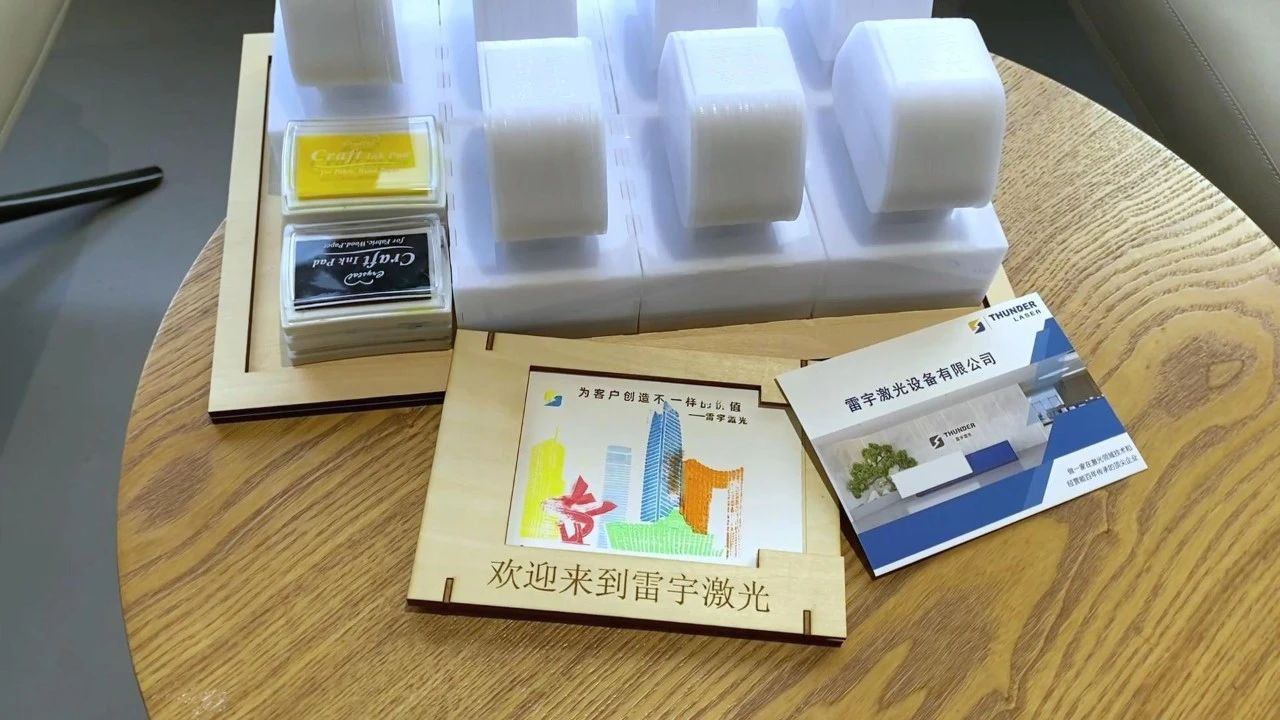

作品展示：

总结：

本次课程是激光小能手为大家带来的第一次进阶级课程，对比往期的入门级案例，本期课程更为复杂，需要思考的地方也变得更多。

首先是对作品的结构思考，我们将其进行分解，了解其结构组成，完成设计图纸。注意，在此过程中，我们需要对图纸进行激光补偿设计，对孔位进行增加或减少1-2mm的尺寸修改，可以使得作品拼接起来更容易。

本次案例有一定难度，小设计师们要有足够的耐心去完成哦！
